Typ A (18 mm)
110/230 V AC/DC
LED i RC
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 110 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 110 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 1 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

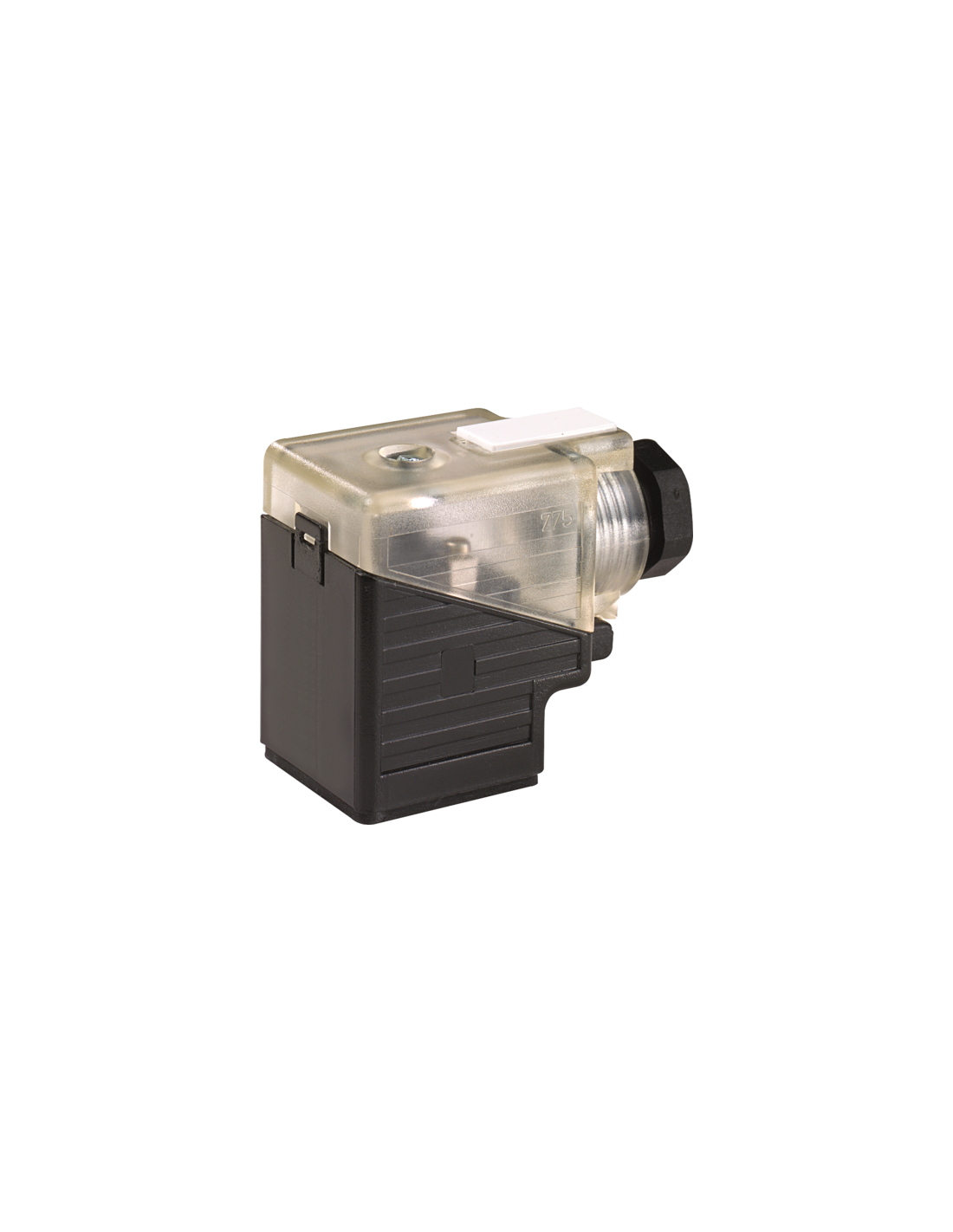

Wtyczka zaworowa SVS typ A 18 mm skręcana 7000-29121-0000000 – kluczowy komponent automatyki przemysłowej
Wtyczka zaworowa SVS typ A 18 mm skręcana o kodzie produktu: 7000-29121-0000000 to uniwersalne i niezawodne rozwiązanie do połączeń elektrycznych w systemach automatyki i pneumatyki. Jej konstrukcja spełnia normę EN IEC 60529, gwarantując stopień ochrony IP65, co czyni ją idealnym wyborem do pracy w wymagających warunkach przemysłowych oraz środowiskach szczególnie narażonych na działanie kurzu, wody czy olejów.
Wytrzymała i odporna konstrukcja wtyczki zaworowej typ A
Obudowa wtyczki wykonana jest z wysokiej jakości tworzywa sztucznego o bardzo dobrej odporności chemicznej oraz na działanie olejów. To rozwiązanie zwiększa bezpieczeństwo użytkowania i zapewnia długą żywotność, nawet w agresywnych środowiskach – przy odpowiednim doborze komponentów do aplikacji.
Parametry techniczne – gwarancja niezawodności
- Napięcie robocze: 110–230 V AC/DC
- Prąd maksymalny: 1 A
- Liczba biegunów: 2 + PE

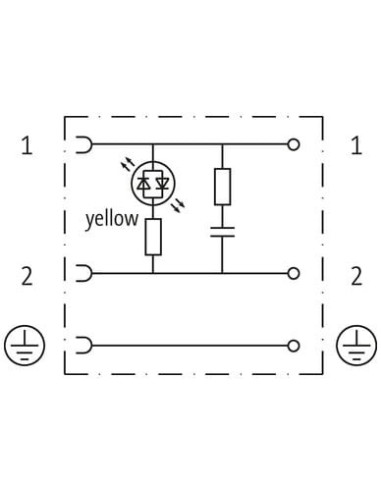

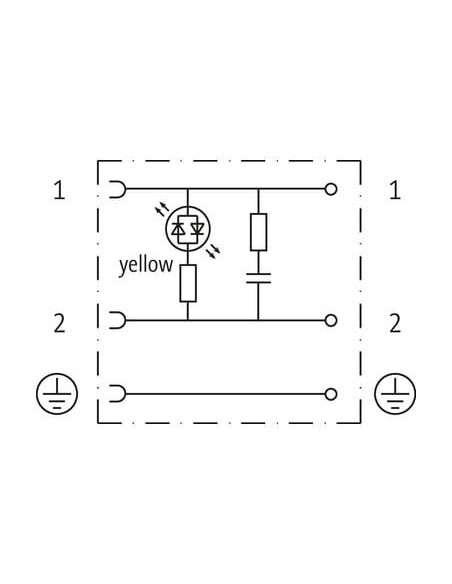

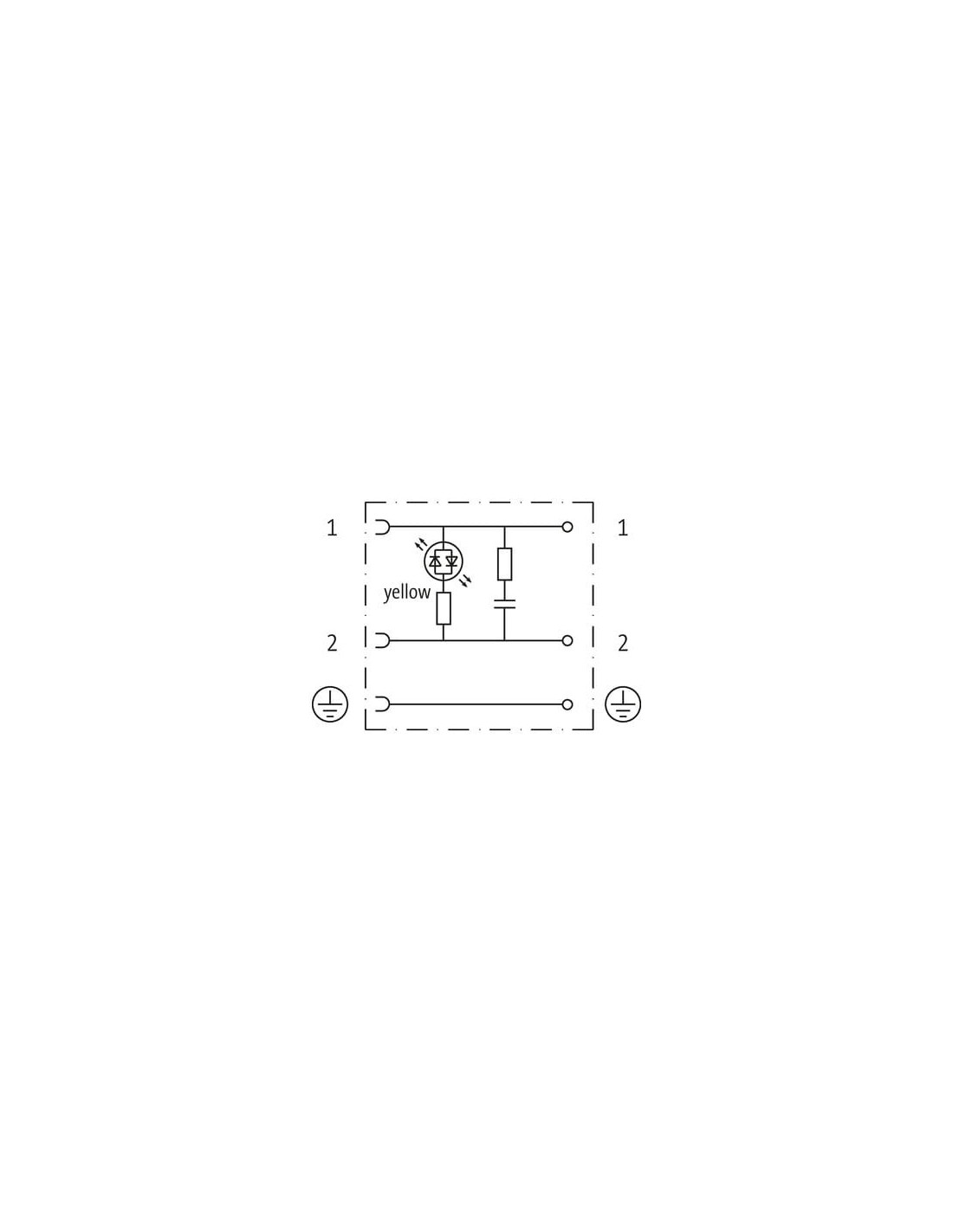

- Wbudowana dioda LED (żółta) oraz układ RC dla wizualnej sygnalizacji pracy i ochrony przeciwprzepięciowej
- Gwint montażowy: M3

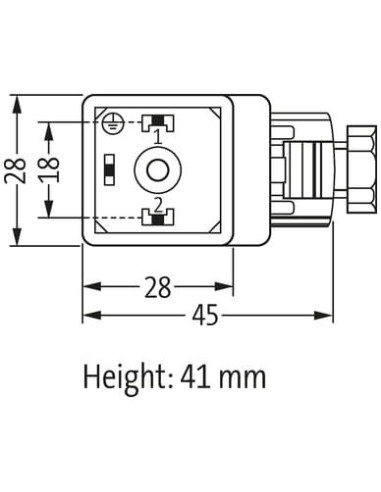

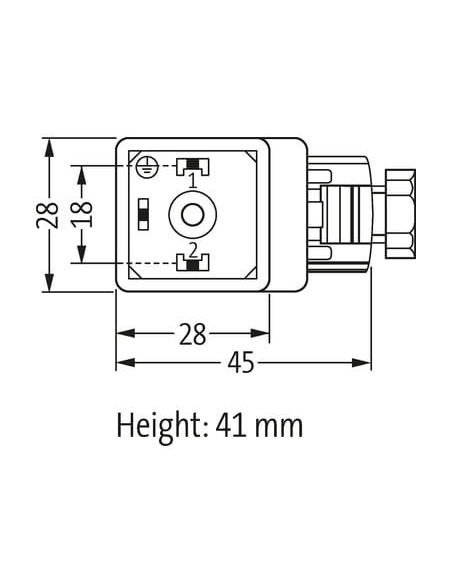

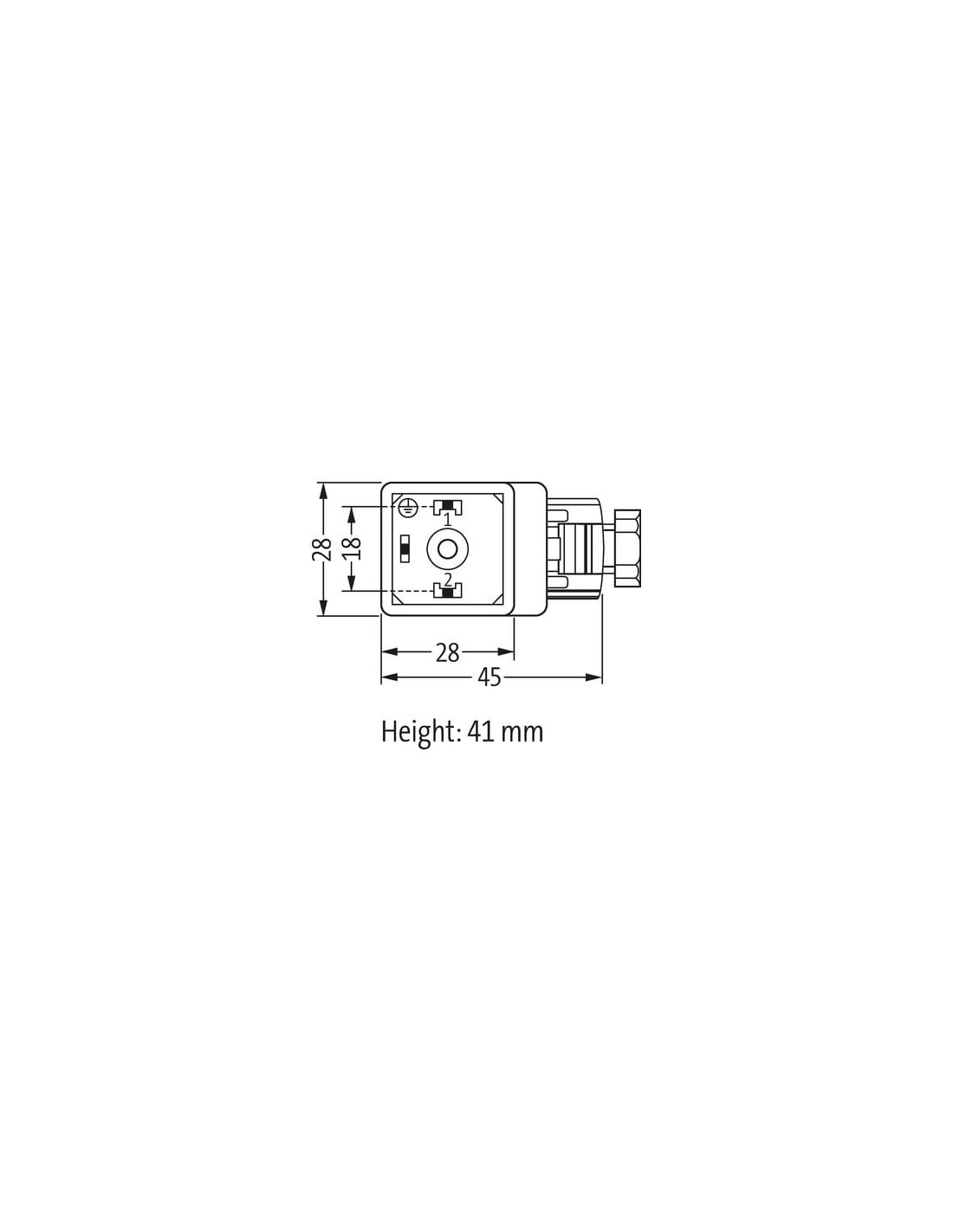

- Kompaktowe wymiary: 28 x 28 x 41 mm oraz rozstaw pinów 18 mm
- Zakres temperatury roboczej: -20°C do 60°C
Typowe zastosowania wtyczki zaworowej SVS A 18 mm
Wtyczka zaworowa typ A przeznaczona jest do zasilania i sterowania elektromagnesami, cewkami zaworów pneumatycznych i hydraulicznych, a także innych urządzeń wymagających niezawodnych połączeń w instalacjach przemysłowych. Szeroko stosowana jest m.in. w:
- automatyce przemysłowej i procesowej
- maszynach produkcyjnych i liniowych
- układach hydraulicznych i pneumatycznych
- instalacjach technologicznych i systemach sterowania
Zalety i możliwości wykorzystania
Wysoka szczelność IP65 zabezpiecza układ przed wilgocią i pyłem, a chemoodporna obudowa umożliwia pracę w trudnych warunkach. Wbudowana sygnalizacja LED oraz układ RC umożliwiają natychmiastową informację o stanie pracy urządzenia oraz zabezpieczają układ przed przepięciami, zwiększając bezpieczeństwo i niezawodność instalacji.
Bezpieczeństwo montażu i użytkowania
Precyzyjny system skręcania umożliwia szybki i pewny montaż, a optymalne momenty dokręcania (0,4 Nm) zapewniają stabilność połączenia. Zgodność ze standardem instalacyjnym umożliwia uniwersalne zastosowanie w różnych aplikacjach, a instrukcje dotyczące promienia gięcia i odciążenia kabla gwarantują trwałość oraz niezmienność klasy szczelności przez cały okres użytkowania.
