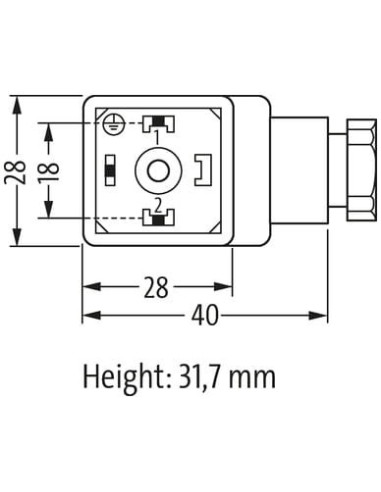

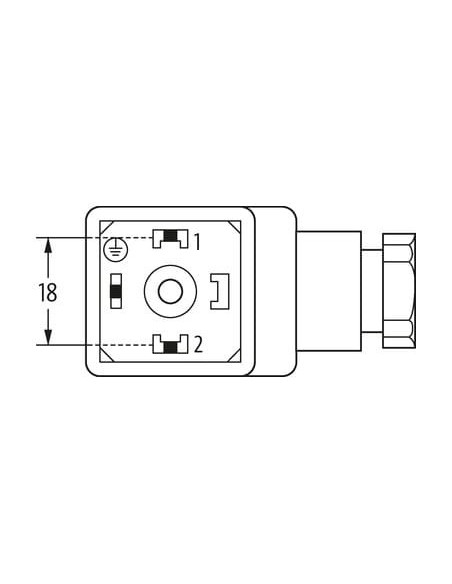

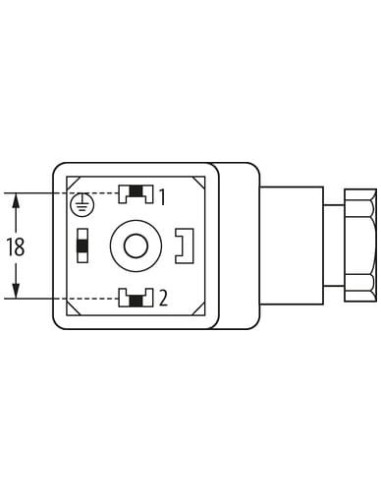

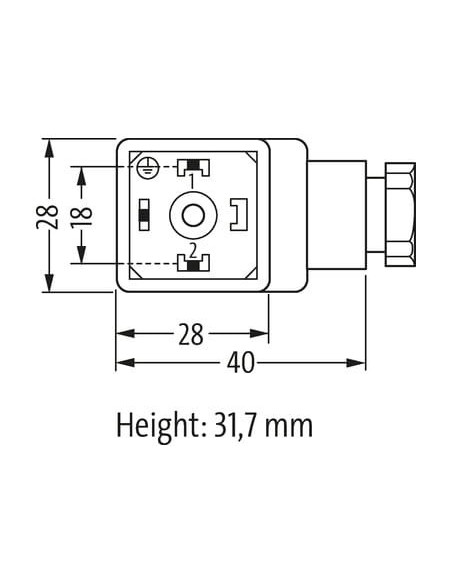

Typ A (18 mm)
230 V AC/DC ±15%
LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 230 V |
| Napięcie robocze AC min. | 195,5 V |
| Napięcie robocze AC maks. | 264,5 V |
| Napięcie robocze DC | 230 V |
| Napięcie robocze DC min. | 195,5 V |
| Napięcie robocze DC maks. | 264,5 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | przezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

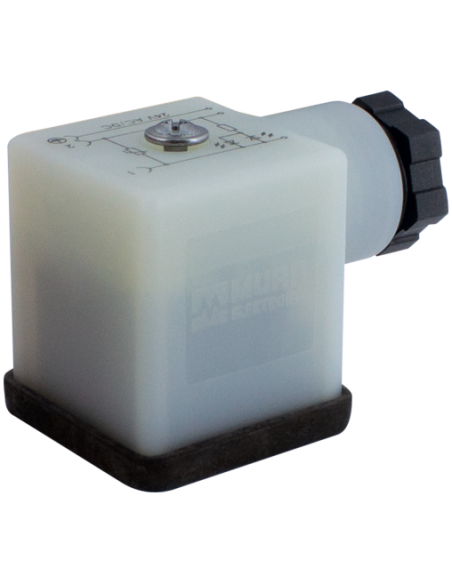

Wtyczka zaworowa SVS Eco typ A 18mm z LED i VDR – 230V AC/DC
Wtyczka zaworowa SVS Eco typ A 18mm to uniwersalne rozwiązanie dedykowane aplikacjom wymagającym szybkiego i pewnego podłączenia elektromagnesów, zaworów i urządzeń przemysłowych. Zapewnia niezawodne połączenie elektryczne, oferując jednocześnie skuteczną ochronę oraz łatwą diagnostykę stanu pracy.
Najważniejsze zalety i funkcjonalności wtyczki zaworowej SVS Eco typ A
- Kompatybilność z napięciem 230V AC/DC ±15% – idealna zarówno dla aplikacji prądu przemiennego, jak i stałego.
- Sygnalizacja LED (żółty indykator) – optyczna kontrola stanu pracy urządzenia ułatwia diagnostykę i konserwację.

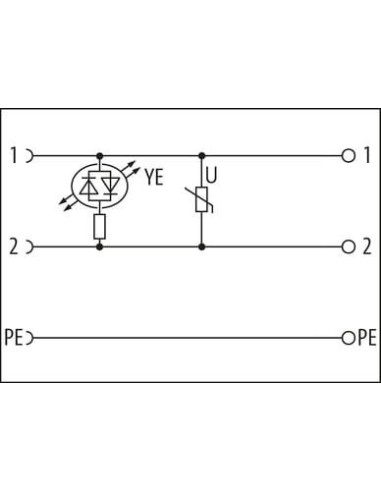

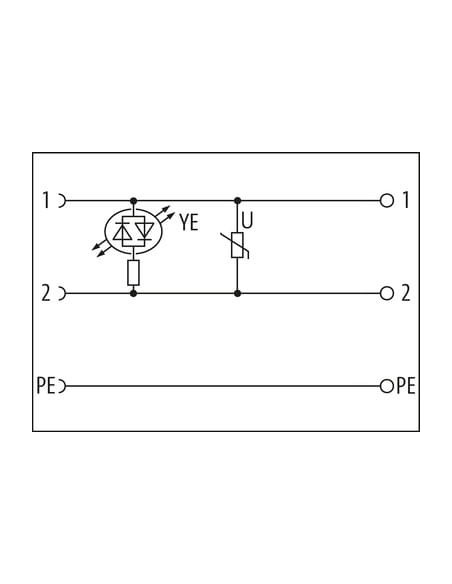

- Ochrona VDR (warystor) – zabezpieczenie przed przepięciami i zakłóceniami w sieci, wydłużające żywotność podłączanych komponentów.
- Wysoki stopień ochrony IP65 – odporność na kurz, pył oraz oddziaływanie wody (przy prawidłowym zamontowaniu i dokręceniu).
- Wytrzymała obudowa z tworzywa PA o wysokiej odporności chemicznej i na oleje – gwarantuje bezpieczeństwo pracy nawet w wymagających warunkach przemysłowych.
- Samozłącze metryczne – szybka instalacja i bezpieczne złącze dzięki solidnej konstrukcji.
- Wygodne wprowadzanie przewodów o przekroju 0,5–1,5 mm², montaż na śrubę M3.
- Uniwersalny rozmiar (Standard Typ A, 18mm): łatwa integracja z wieloma typami zaworów, siłowników oraz innych urządzeń automatyki przemysłowej.
Zastosowania i typowe obszary wykorzystania wtyczki zaworowej 18mm
Wtyczka SVS Eco typ A (18mm) przeznaczona jest do podłączania zaworów elektromagnetycznych stosowanych powszechnie w układach pneumatycznych oraz hydraulicznych. Szeroko wykorzystywana w:
- Automatyce przemysłowej – linie produkcyjne, pakowanie, sortowanie, sterowanie rozdziałem materiałów itp.
- Systemach sterowania maszyn – budowa maszyn, integracja urządzeń z układami sterującymi.
- Instalacjach hydraulicznych i pneumatycznych – zawory rozdzielające, siłowniki, regulatory przepływu.
- Infrastrukturze technicznej budynków – automatyzacja klimatyzacji, ogrzewania, systemów wentylacyjnych.
Korzyści i niezawodność w codziennej eksploatacji
Dzięki zastosowaniu żółtej diody LED sygnalizującej stan pracy oraz obwodu ochronnego VDR, wtyczka 7000-29165-0000000 oferuje szybkie rozpoznanie ewentualnych problemów oraz wysoką odporność na przepięcia i zakłócenia, co ma kluczowe znaczenie w środowiskach przemysłowych. Kompaktowe wymiary (szerokość 18mm) pozwalają na instalację nawet w miejscach o ograniczonej przestrzeni.
Odporność i bezpieczeństwo w każdych warunkach
Obudowa wykonana z poliamidu (PA) oraz uszczelka z NBR zapewniają szczelność połączenia oraz odporność na większość typowych czynników chemicznych i olejów spotykanych w przemyśle. Wtyczka może pracować w szerokim zakresie temperatur od -40°C do +90°C, dzięki czemu znajduje zastosowanie zarówno w chłodniach, jak i przy liniach produkcyjnych o podwyższonej temperaturze.
Przemyślane wykonanie i łatwy montaż
Wtyczka wyposażona jest w samozłącze metryczne umożliwiające szybki montaż i bezpieczne połączenie przewodów. Układ pinów 2+PE oraz standardowy gwint montażowy M16 x 1.5 umożliwiają uniwersalne zastosowanie w różnych typach instalacji.
Wtyczka zaworowa SVS Eco typ A 18mm LED+VDR to rozwiązanie dedykowane współczesnym wymaganiom automatyki przemysłowej – zapewnia szybki montaż, bezpieczeństwo eksploatacji, precyzyjną sygnalizację oraz niezawodność działania w trudnych warunkach pracy.
