Typ A (18 mm) dla wyłączników ciśnieniowych
24...230 V AC/DC

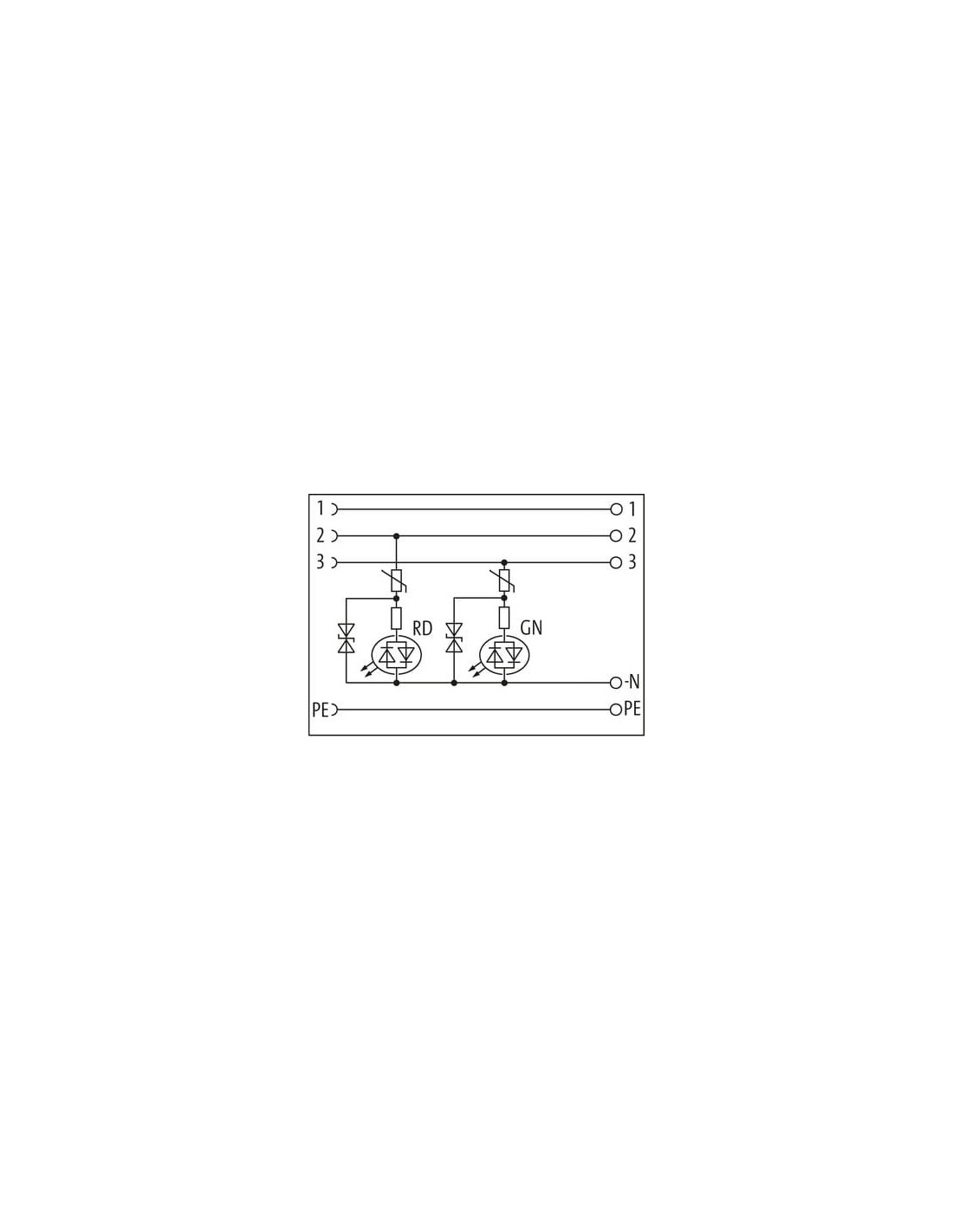

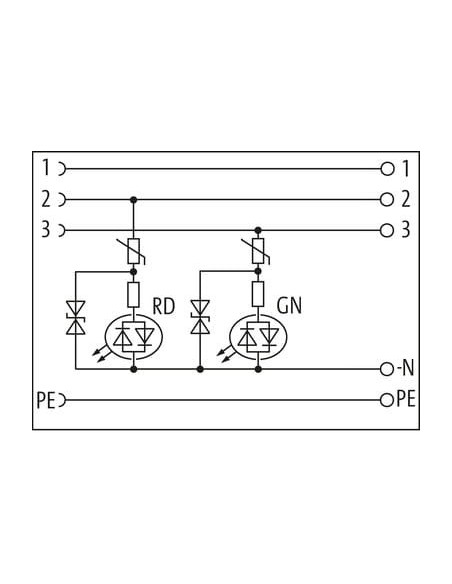

Dioda LED czerwona (2) zielona (3)
PG9
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 24 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 24 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |

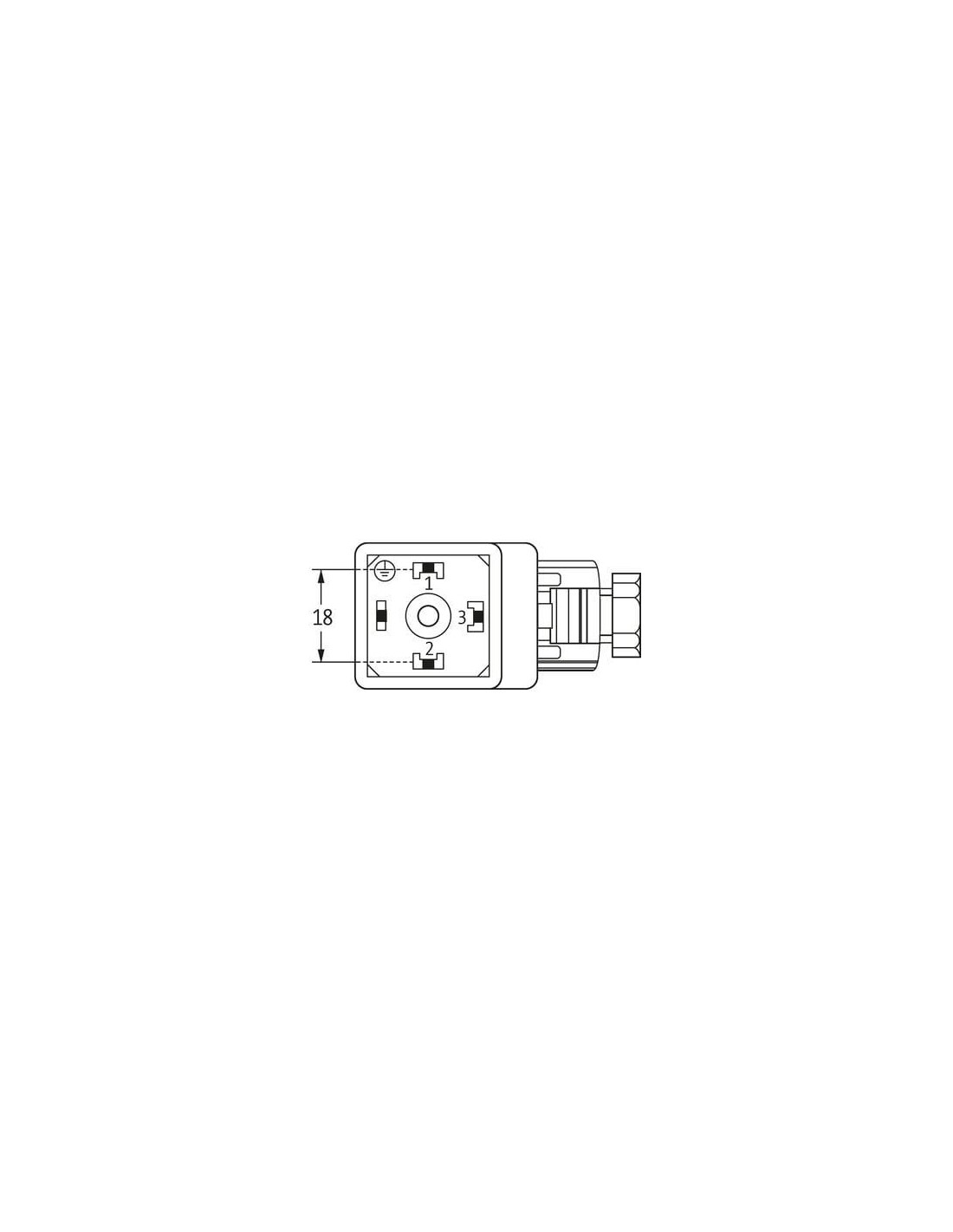

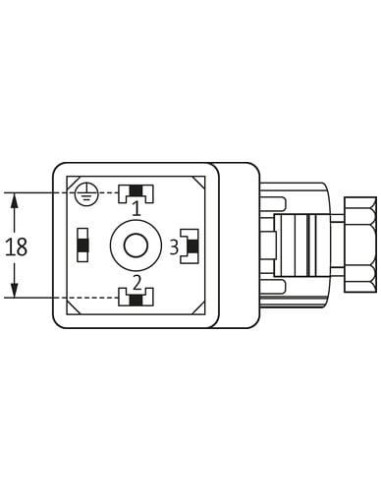

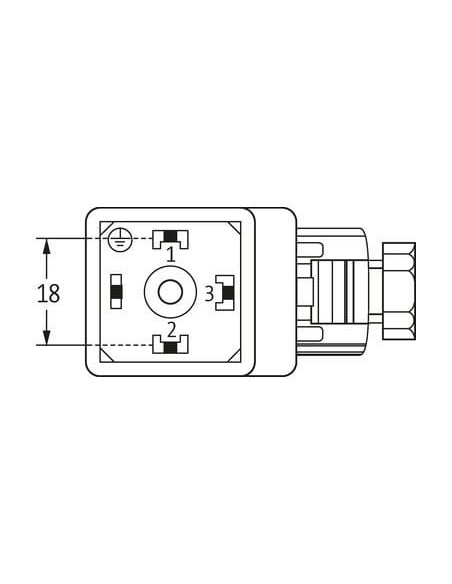

Instalowanie | Układ pinów
| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | PG9 |
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

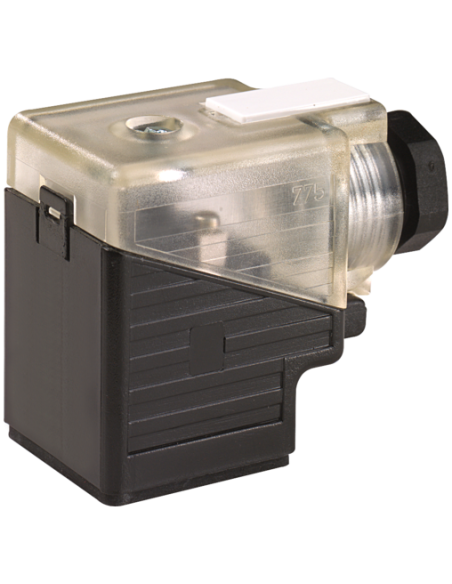

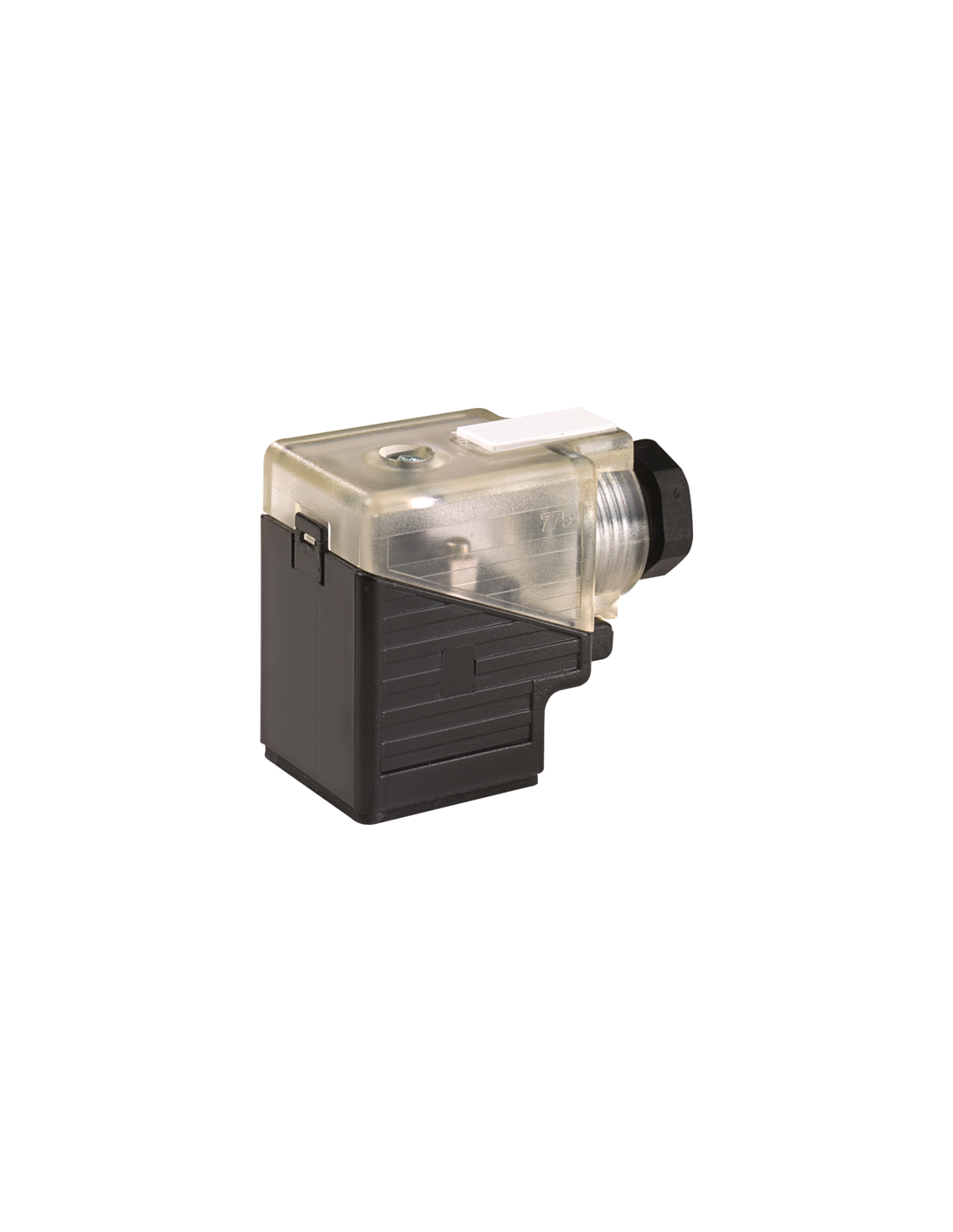

Wtyczka zaworowa typu A 18 mm – śrubowa, z zaciskami śrubowymi, kod produktu 7000-29301-0000000
Wtyczka zaworowa typu A 18 mm to niezawodne i uniwersalne rozwiązanie do podłączania wyłączników ciśnieniowych oraz innych urządzeń automatyki przemysłowej. Dzięki standardowemu złączu typu A (18 mm) zapewnia prostą i pewną integrację osprzętu w różnych układach maszyn i instalacjach technologicznych.
Budowa i trwałość – odporność na warunki przemysłowe
Obudowa wykonana z tworzywa sztucznego o wysokiej odporności chemicznej oraz na oleje gwarantuje wytrzymałość nawet w wymagających warunkach przemysłowych. Stopień ochrony IP65 zapewnia skuteczną ochronę przed kurzem i strumieniem wody, a szeroki zakres temperatur roboczych od -20°C do 60°C pozwala na zastosowanie w różnorodnych aplikacjach.
Wszechstronne zastosowanie w automatyce przemysłowej
Wtyczka znajduje zastosowanie m.in. w:
- Wyłącznikach ciśnieniowych, czujnikach oraz elementach wykonawczych maszyn
- Instalacjach pneumatycznych i hydraulicznych
- Sterownikach maszyn, zaworach elektromagnetycznych oraz siłownikach
Możliwość pracy z napięciem 24-230 V AC/DC oraz maksymalnym prądem 4 A pozwala na elastyczne wykorzystanie w wielu układach automatyki.
Łatwa instalacja, przejrzyste podłączenie
Podłączenie za pomocą zacisków śrubowych umożliwia łatwy montaż przewodów o przekroju do 1,5 mm², bez konieczności stosowania specjalistycznych narzędzi. Gwint montażowy M3 oraz przepust kablowy typu PG9 gwarantują pewny i szczelny montaż w obudowie instalacyjnej. Maksymalny moment dokręcania wynosi 0,4 Nm, co zapewnia bezpieczeństwo połączeń elektrycznych.
Wskaźniki LED – czytelna sygnalizacja stanu pracy
Wtyczka wyposażona jest w dwie diody LED (czerwoną i zieloną), które informują o aktualnym stanie pracy, ułatwiając diagnostykę układu i szybkie wykrywanie błędów lub stanów awaryjnych.
Kompaktowe wymiary i standaryzowany układ pinów

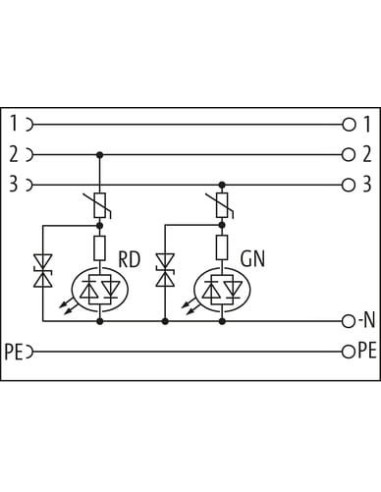

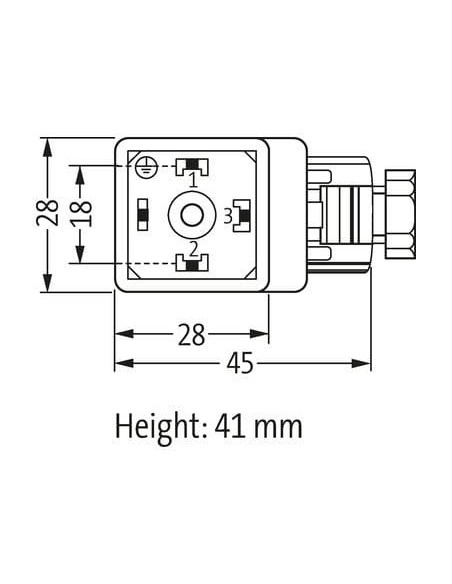

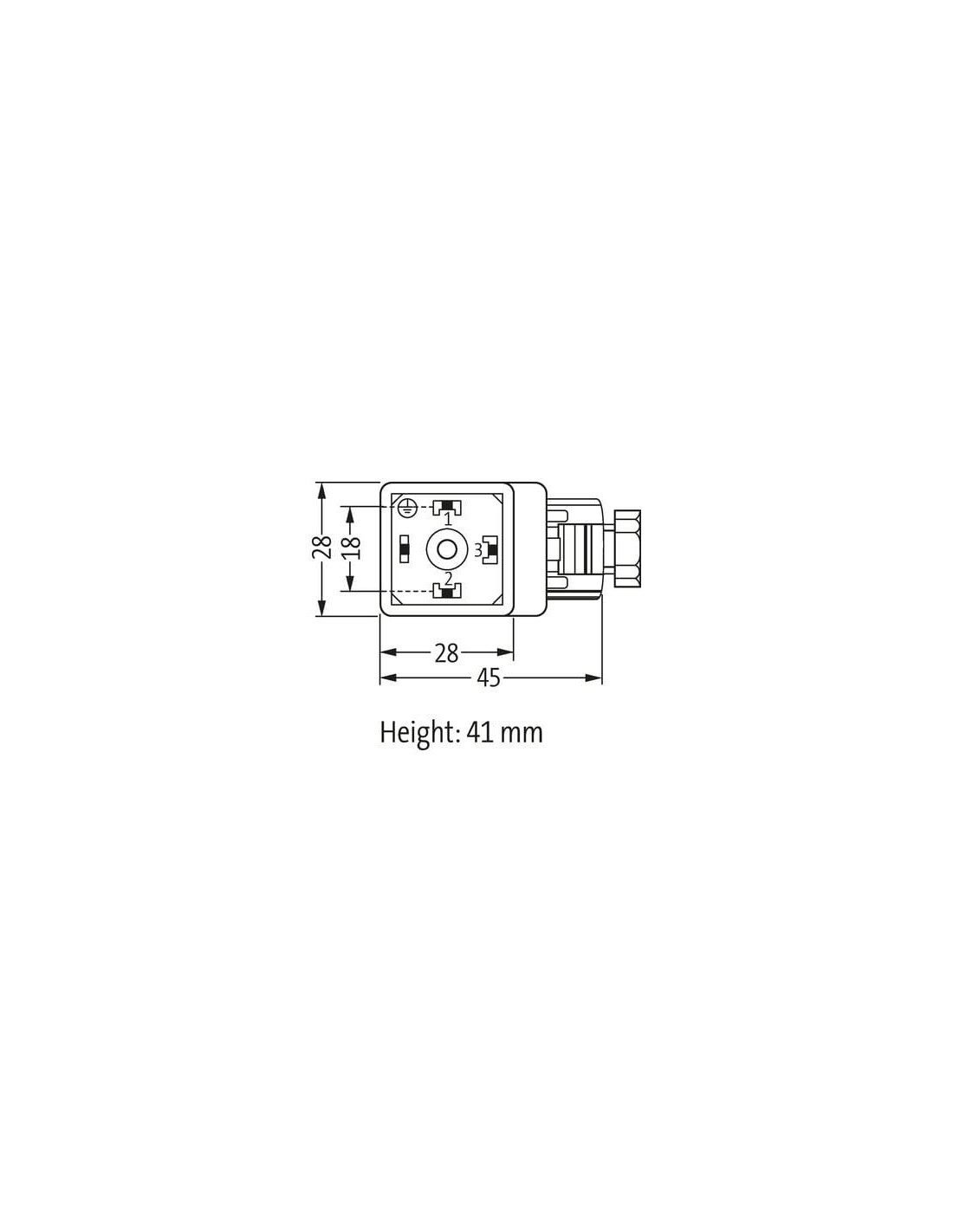

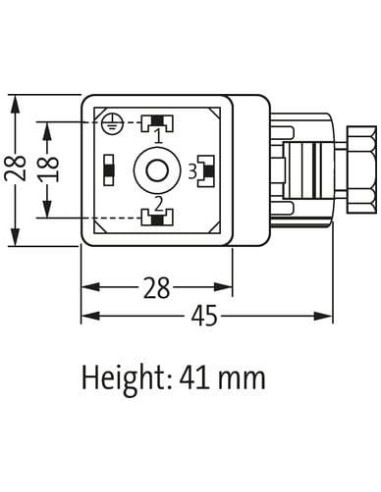

Wtyczka ma kompaktowe wymiary: 28 x 28 x 45 mm (wysokość całkowita 41 mm), co pozwala na montaż w miejscach o ograniczonej przestrzeni. Standardowy układ pinów 3 + PE ułatwia integrację z powszechnie stosowanymi komponentami automatyki przemysłowej.
Bezpieczeństwo i niezawodność połączeń
Wtyczka spełnia wymagania dotyczące klasy ochrony III (zgodnie z IEC 60664-1), charakteryzuje się odpornością na pik napięciowy do 4 kV oraz bezpieczną pracą w środowisku o stopniu zanieczyszczenia 2. Stabilność połączeń elektrycznych oraz pewność montażu zwiększają bezpieczeństwo pracy całego systemu automatyki.
- Prosta instalacja i serwisowanie urządzeń
- Odporność na wymagające warunki przemysłowe
- Trwałość i niezawodność w codziennej eksploatacji
Wtyczka zaworowa typu A 18 mm to doskonały wybór do profesjonalnych aplikacji automatyki w przemyśle, gdzie liczy się niezawodność, funkcjonalność oraz szybka instalacja.
