Dostępny
Typ B (10 mm)
250 V AC/DC
bez komponentów
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |

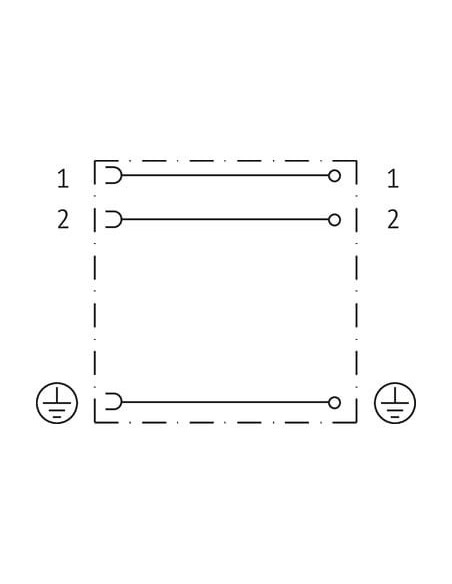

Instalowanie | Układ pinów

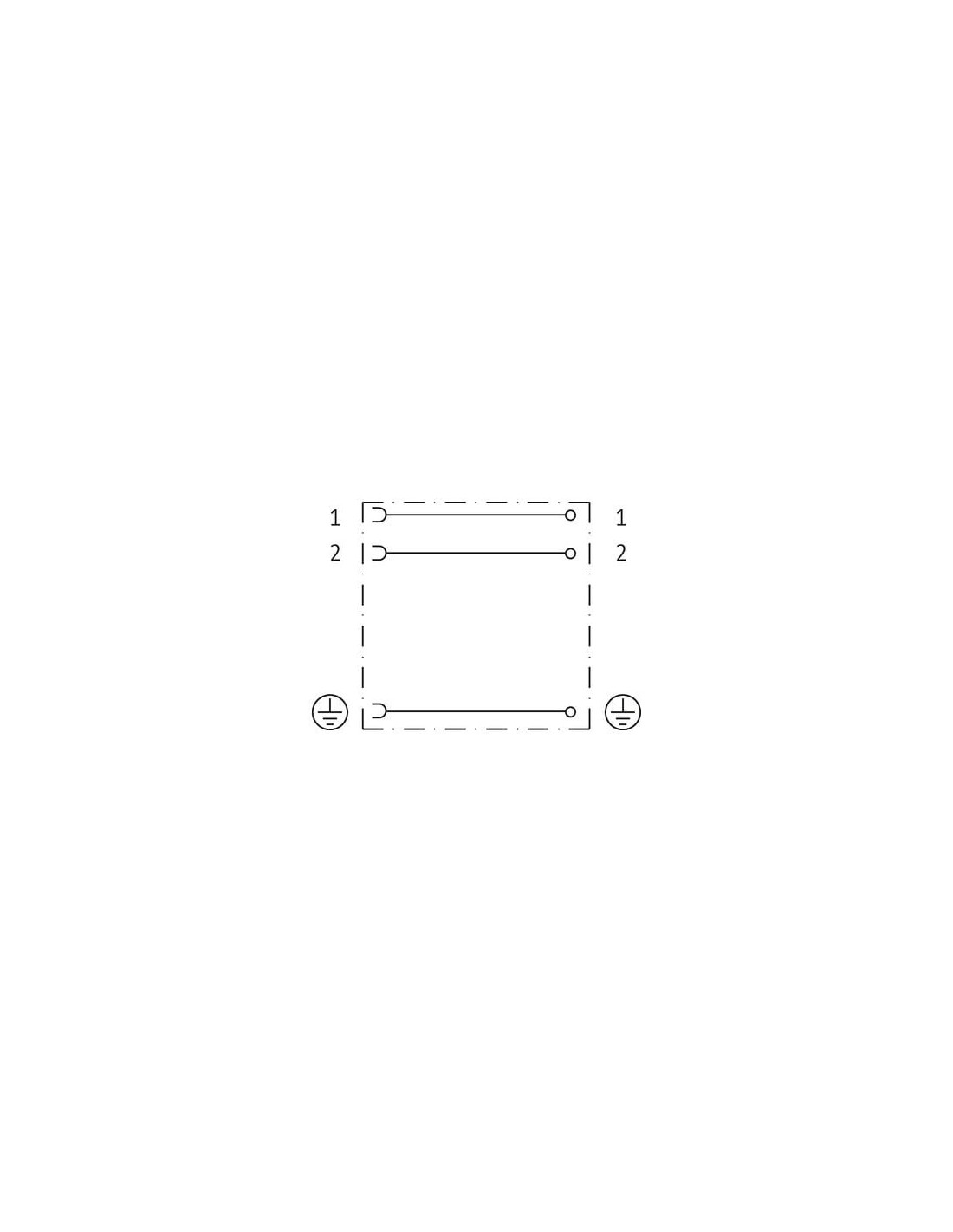

| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

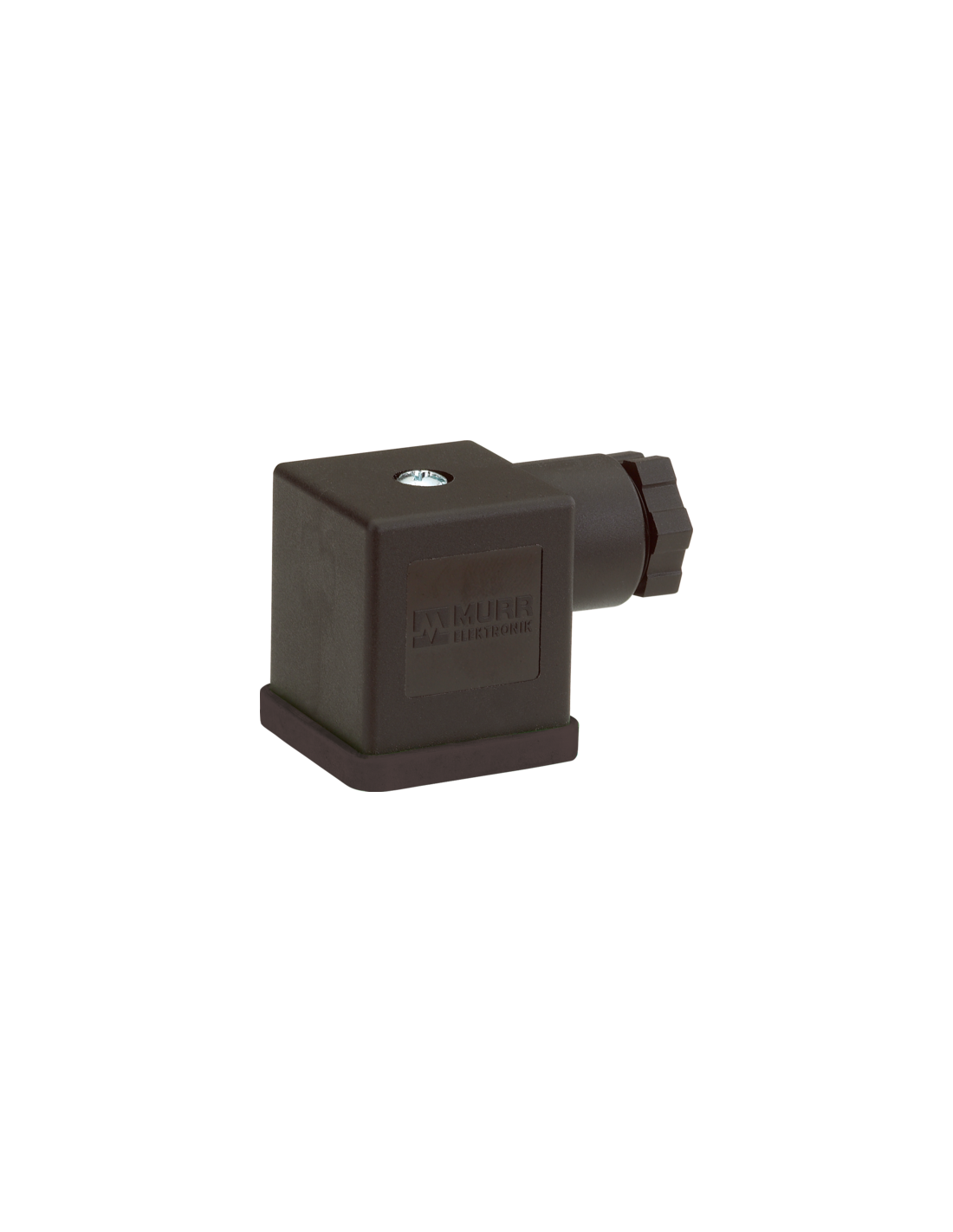

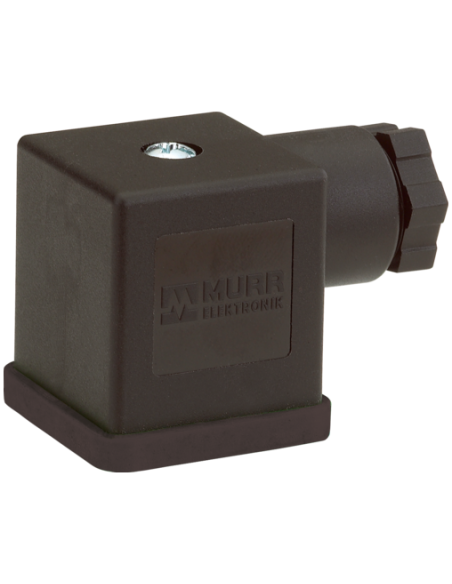

Wtyczka zaworowa SVS-Eco typ B 10 mm 7000-29765-0000000 – uniwersalne złącze do automatyki
Wtyczka zaworowa SVS-Eco typ B, o kodzie produktu 7000-29765-0000000, to wysokiej jakości złącze dedykowane do instalacji elektrozaworów oraz innych urządzeń automatyki przemysłowej. Dzięki niewielkim wymiarom (standard B: 10 mm) oraz solidnej, wytrzymałej konstrukcji, znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność oraz bezpieczeństwo podłączeń elektrycznych.
Najważniejsze cechy – Wtyczka zaworowa typu B 10 mm
- Zgodność z normą IP65 – Wysoki poziom ochrony przed pyłem i wodą, kluczowy w trudnych warunkach przemysłowych.
- Maksymalne napięcie robocze 250 V AC/DC – Uniwersalność w zastosowaniach zasilających zarówno prądem zmiennym, jak i stałym.
- Wytrzymałość prądowa do 10 A – Umożliwia obsługę szerokiego zakresu urządzeń o wysokim poborze mocy.
- Obudowa z wytrzymałego tworzywa PA – Odporność na chemikalia i oleje, zapewniająca długą żywotność produktu, nawet w wymagających środowiskach.
- Szybki i pewny montaż – Konstrukcja samozłączna oraz dwa rodzaje montażu (włożenie lub przykręcenie), co ułatwia serwisowanie i instalację.
- Łącznik 2 + PE – Bezpieczne i niezawodne podłączenie z uziemieniem.
- Szczelność dzięki uszczelce NBR – Dodatkowa ochrona przed działaniem czynników zewnętrznych.
- Zakres pracy w temperaturze od -40°C do +90°C – Możliwość zastosowania w szerokim zakresie warunków klimatycznych.
Zastosowanie w automatyce przemysłowej – elektrozawory, czujniki i systemy sterowania
Wtyczka zaworowa SVS-Eco znajduje szerokie zastosowanie w automatyce przemysłowej, szczególnie w:
- Podłączaniu elektrozaworów pneumatycznych i hydraulicznych,
- Połączeniach z czujnikami i elementami wykonawczymi,
- Instalacjach rozdzielnic oraz pulpitów sterowniczych,
- Przemysłowych systemach pakowania, przenośnikach i liniach produkcyjnych,
- Urządzeniach wymagających szybkiego serwisowania oraz niezawodnych połączeń sygnałowych.
Odporność materiałowa i wytrzymałość na warunki pracy
Obudowa z tworzywa sztucznego PA gwarantuje wysoką wytrzymałość mechaniczną oraz odporność chemiczną. Produkt sprawdza się w środowiskach z obecnością olejów, smarów czy innych agresywnych czynników chemicznych. Uszczelka NBR dodatkowo chroni przed wyciekami oraz wpływem warunków atmosferycznych.
Temperaturowy zakres pracy (od -40°C do +90°C) pozwala na niezawodne funkcjonowanie nawet w ekstremalnych warunkach otoczenia, zarówno w chłodniach, jak i w halach o podwyższonej temperaturze.
Łatwość montażu i konserwacji – gwarancja bezpieczeństwa i trwałości
Prosty montaż poprzez włożenie lub przykręcenie (śrubą M3) oraz gwint montażowy M16 x 1.5 zapewniają szybkie podłączenie oraz stabilność połączenia. Niezawodne zaciski pozwalają na stosowanie przewodów o przekroju od 0,5 mm² do 1,5 mm². Zastosowanie odpowiedniego momentu dokręcania zwiększa bezpieczeństwo użytkowania.
Dzięki przemyślanej konstrukcji i czytelnej sygnalizacji pinów, instalacja przebiega szybko, a ryzyko błędów montażowych jest zminimalizowane.
Wtyczka zaworowa SVS-Eco typ B 10 mm to niezawodne rozwiązanie dla inżynierów, serwisantów i integratorów systemów automatyki przemysłowej, zapewniające bezpieczne i trwałe połączenia w różnorodnych aplikacjach przemysłowych.
