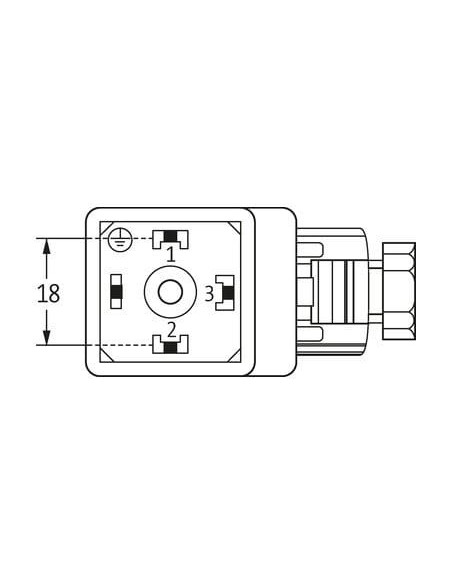

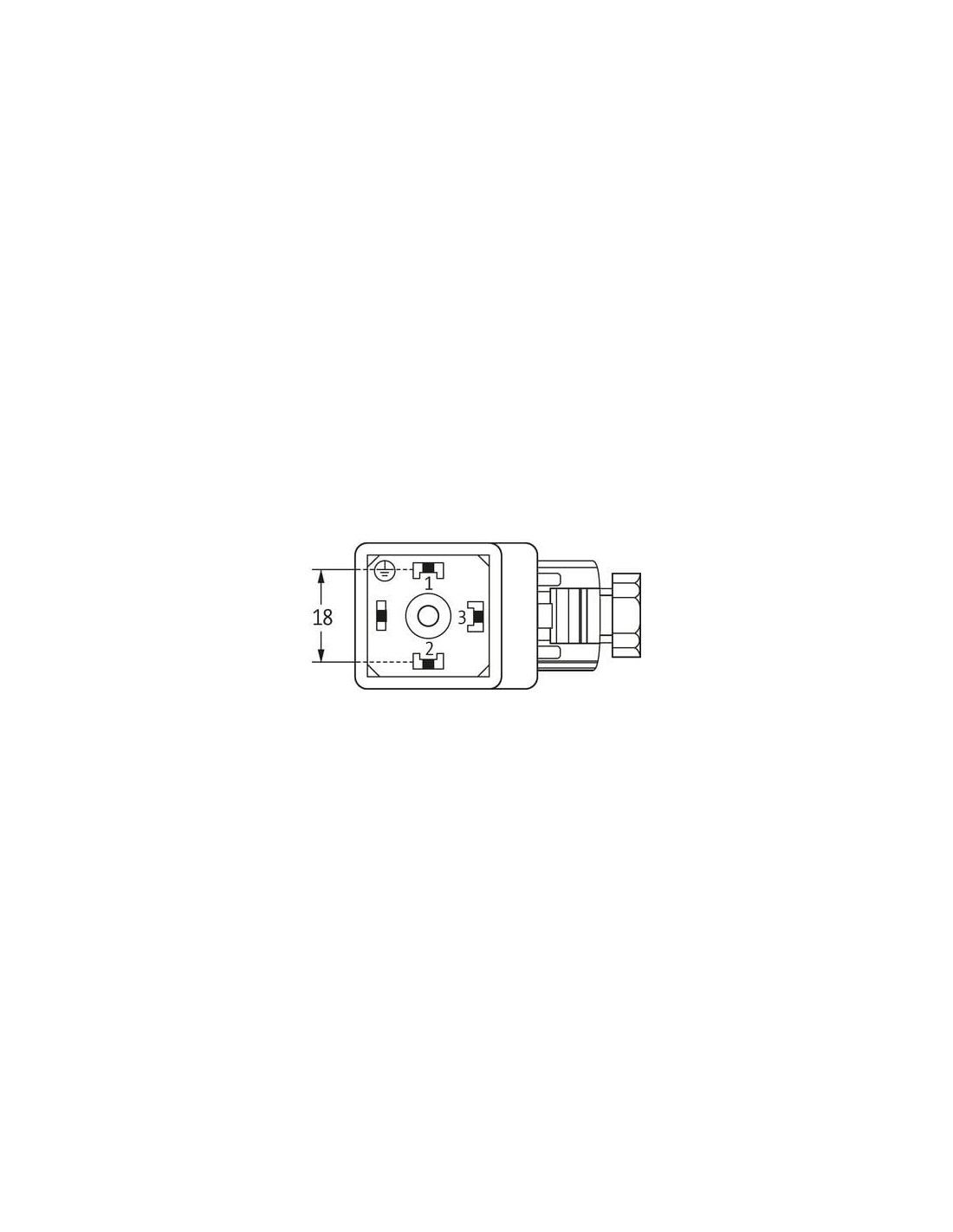

Typ A (18 mm) dla wyłączników ciśnieniowych
24 V AC/DC ±25%

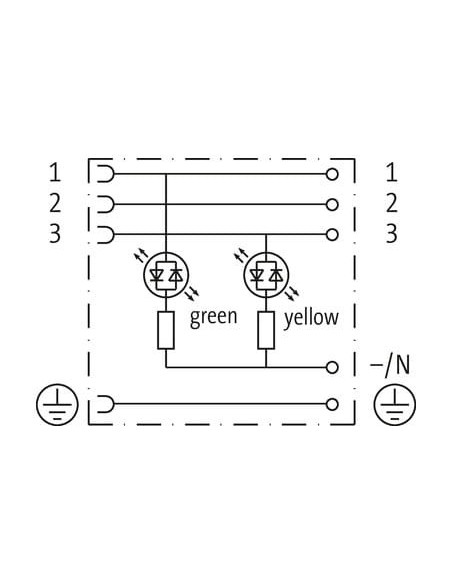

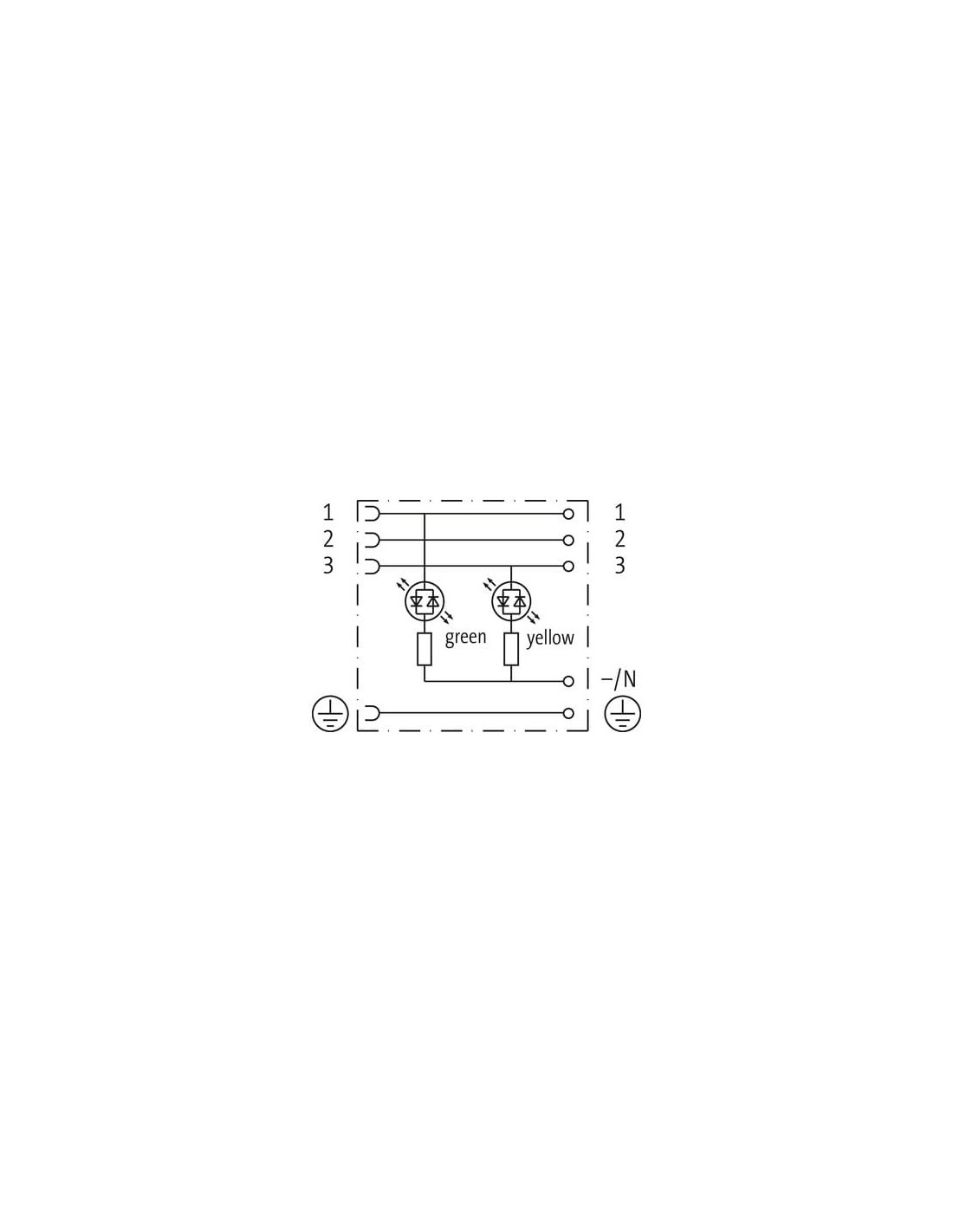

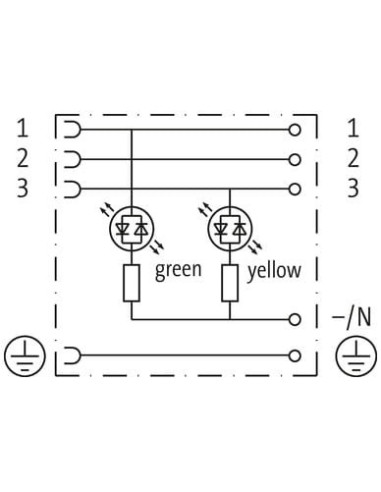

Dioda LED zielona (1) żółta (3)
PG9
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |

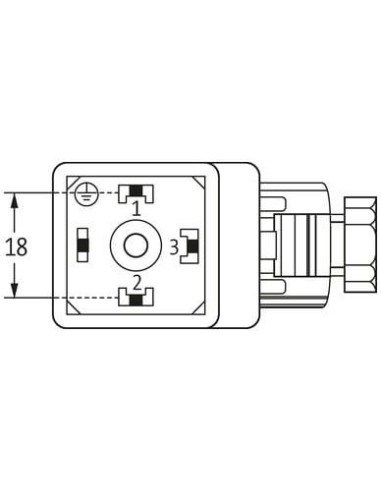

Instalowanie | Układ pinów
| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

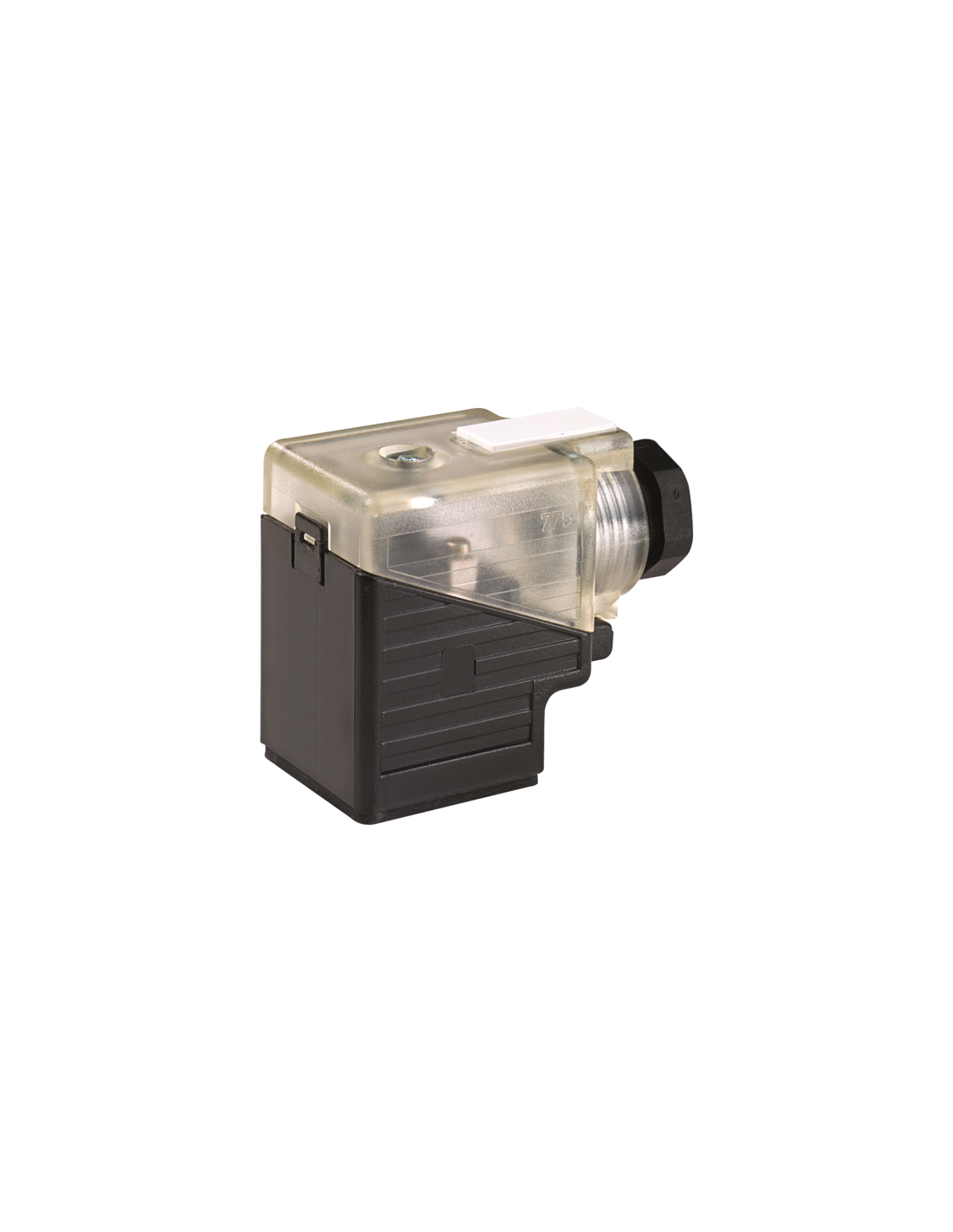

Wtyczka zaworowa typu A 18 mm śrubowa – bezpieczne i niezawodne połączenie elektrozaworów
Wtyczka zaworowa typu A 18 mm (kod produktu: 7000-29461-0000000) to wysokiej jakości złącze przeznaczone do stosowania w automatyce przemysłowej, szczególnie w połączeniach z wyłącznikami ciśnieniowymi oraz elektrozaworami. Umożliwia stabilną i bezpieczną transmisję sygnału oraz zasilania, nawet w wymagających warunkach przemysłowych.
Główne cechy i zalety wtyczki zaworowej typu A 18 mm
- Standardowy rozmiar 18 mm – zapewnia kompatybilność z popularnymi cewkami wyłączników ciśnieniowych i elektrozaworów.
- Zaciski śrubowe – umożliwiają prostą instalację oraz niezawodne połączenie elektryczne.
- Odpowiednia do zasilania AC/DC 24 V – uniwersalne zastosowanie zarówno przy zasilaniu przemiennym, jak i stałym.
- Dioda LED sygnalizacyjna – umożliwia szybką diagnozę stanu pracy (zielona oraz żółta), co pozwala na łatwe monitorowanie działania układu.
- Wysoki stopień ochrony IP65 – szczelność przed pyłem i strumieniami wody gwarantuje bezpieczną pracę w trudnych warunkach otoczenia.
- Obudowa z odpornego tworzywa sztucznego – zwiększa odporność na działanie olejów oraz chemikaliów.
- Wytrzymałość mechaniczna – umożliwia stosowanie w środowisku o podwyższonych wymaganiach dotyczących ochrony przed uszkodzeniami mechanicznymi.
Zastosowanie wtyczki zaworowej 18 mm śrubowej w automatyce
Wtyczka zaworowa typu A 18 mm znajduje szerokie zastosowanie w branży automatyki przemysłowej. Jest dedykowana do podłączania cewek elektrozaworów, wyłączników ciśnieniowych oraz urządzeń wymagających trwałego i wodoodpornego połączenia elektrycznego. Dzięki uniwersalnym zaciskom śrubowym montaż jest szybki, a połączenie pewne i trwałe.
- W instalacjach pneumatycznych i hydraulicznych – kontrola działania zaworów oraz sygnalizacja ich stanu.
- Układy automatyki przemysłowej – zapewniają stabilne zasilanie i komunikację z urządzeniami wykonawczymi.
- Przemysł chemiczny – odporność na substancje agresywne (po konsultacji dotyczącej odporności materiałowej).
- Aplikacje wymagające szczelności IP65 – zastosowanie w miejscach narażonych na kurz, wodę i oleje.
Najważniejsze właściwości techniczne i bezpieczeństwo użytkowania

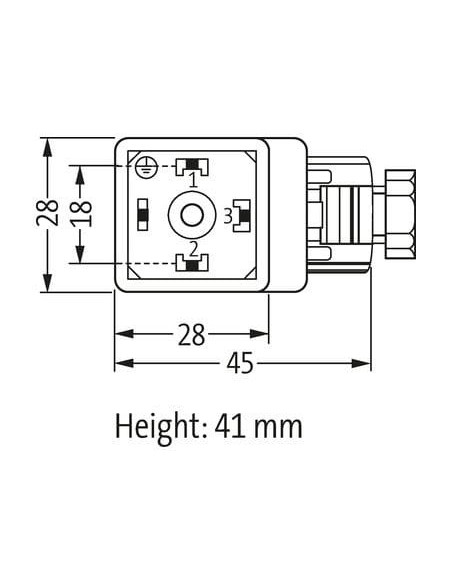

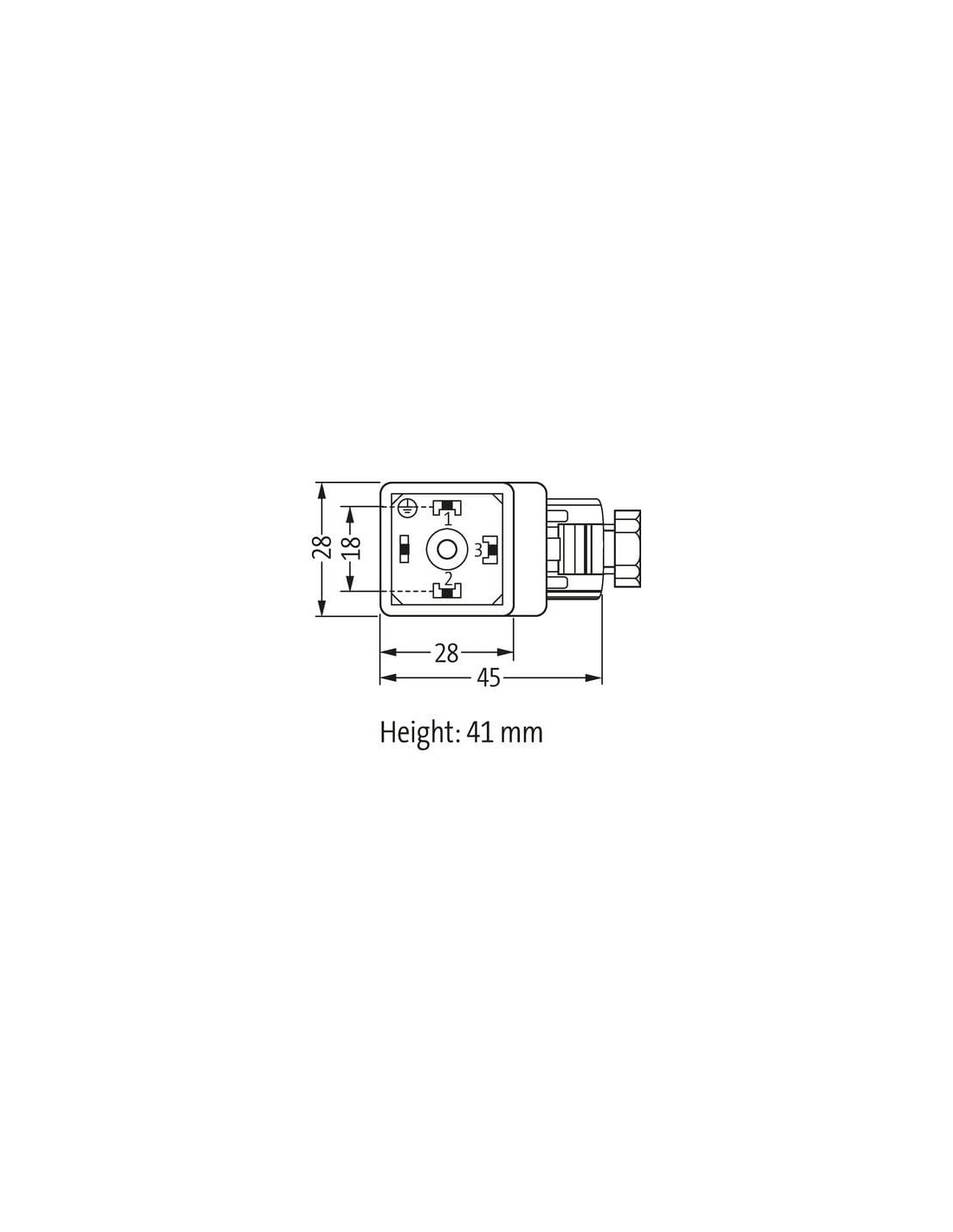

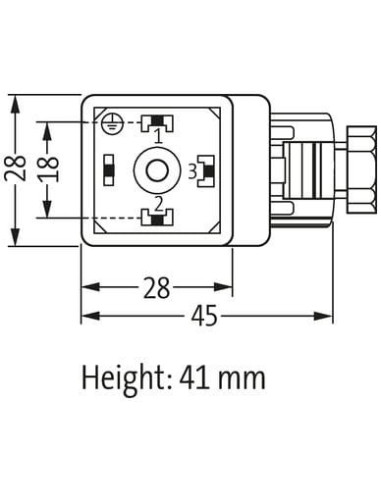

Urządzenie wyposażone jest w trzy bieguny i przewód ochronny PE, co umożliwia bezpieczną eksploatację oraz prawidłowe uziemienie instalacji. Obudowa o wymiarach 28 x 28 x 45 mm oraz wysokości 41 mm znakomicie sprawdza się w zabudowie rozdzielnic i szaf sterowniczych. Montaż realizowany przy użyciu gwintów M3 pozwala na solidne zamocowanie nawet w dynamicznych środowiskach przemysłowych. Wtyczka umożliwia pracę w zakresie temperatur od -20°C do +60°C.
Do typowych cech bezpieczeństwa należy m.in. zalecenie dotyczące odciążenia przewodów oraz przestrzegania promieni gięcia – zapobiega to utracie stopnia ochrony oraz ewentualnym uszkodzeniom mechanicznym w długotrwałej eksploatacji.
Podsumowanie – niezawodność i szerokie możliwości zastosowania
Wtyczka zaworowa typu A 18 mm (7000-29461-0000000) jest niezastąpiona w nowoczesnych systemach automatyki, wszędzie tam, gdzie wymagane są wysokie standardy szczelności, bezawaryjność i bezpieczeństwo użytkowania. Sprawdza się zarówno w prostych układach elektrozaworów, jak i w rozbudowanych systemach sterowania przemysłowego. Odporność na niekorzystne czynniki środowiskowe oraz łatwość montażu czynią ten produkt rozwiązaniem polecanym dla profesjonalistów.
