Typ A (18 mm)
Dioda LED i dioda Z
24 V AC ±20% / DC ±25%
PG9
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów

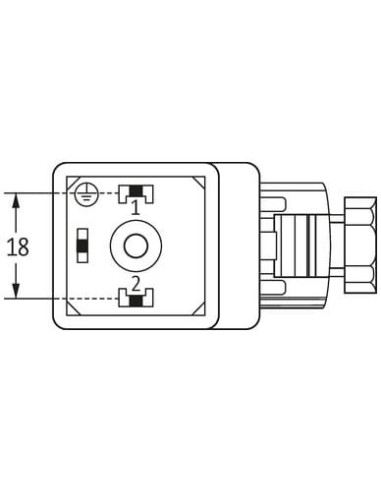

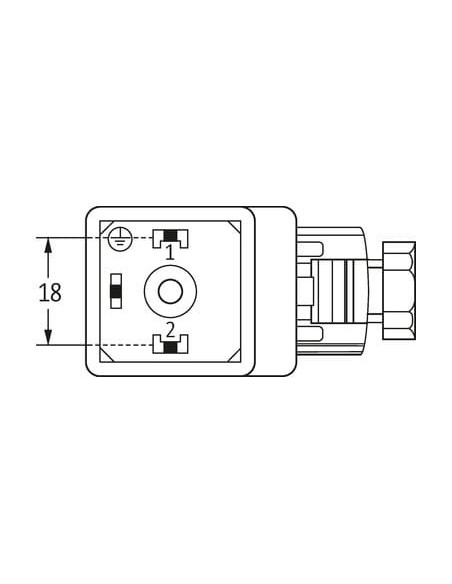

| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | przezroczysty |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka zaworowa typu A 18 mm z diodą Zenera – 7000-29021-0000000
Wtyczka zaworowa typu A 18 mm o kodzie produktu 7000-29021-0000000 to nowoczesny element przeznaczony do bezpiecznego i wydajnego podłączenia cewek elektromagnetycznych zaworów rozdzielających. Oferuje solidność, łatwość montażu oraz szerokie możliwości zastosowań w przemyśle.
Zastosowanie w wymagających warunkach przemysłowych
Wtyczka zaworowa 18 mm typ A idealnie sprawdza się w instalacjach hydraulicznych i pneumatycznych, automatyzacji procesów przemysłowych oraz w systemach maszyn produkcyjnych. Wytrzymała konstrukcja oraz odporność na czynniki chemiczne i oleje pozwalają na jej eksploatację nawet w trudnych środowiskach pracy.
Najważniejsze zalety i cechy produktu

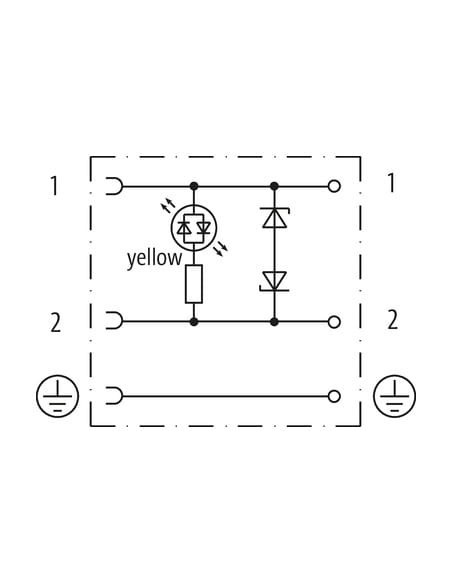

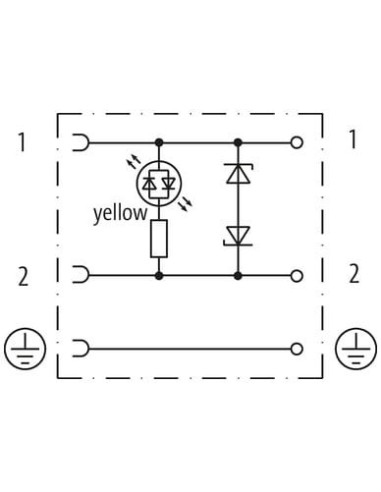

- Dioda LED sygnalizująca stan pracy wtyczki (kolor żółty), co umożliwia błyskawiczną diagnostykę działania układu.
- Wbudowana dioda Zenera skutecznie zabezpiecza układ przed przepięciami, zwiększając trwałość podłączonych urządzeń.
- Obudowa z trwałego tworzywa sztucznego odpornego na czynniki chemiczne, oleje oraz mechaniczne uszkodzenia.
- Wysoki stopień ochrony: IP65 zgodnie z normą EN IEC 60529, zapewnia szczelność i niezawodność nawet w warunkach zapylenia i wilgoci.

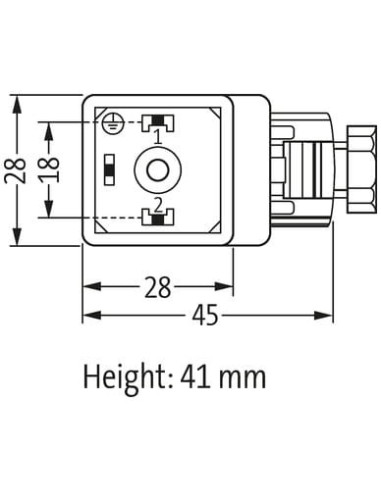

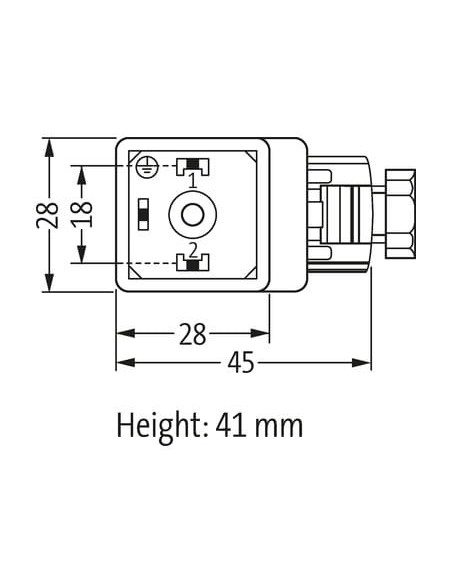

- Kompaktowe wymiary: 18 x 28 x 28 mm, wysokość 41 mm, co zapewnia łatwy montaż nawet w ograniczonych przestrzeniach.
- Doskonała do instalacji w rozdzielniach, automatyce przemysłowej, liniach produkcyjnych oraz maszynach.
Możliwości podłączenia i instalacji
Szybki i wygodny montaż dzięki złączu PG9 oraz wyraźnie oznaczonym biegunom (2+PE). Zaleca się stosowanie odpowiednich środków zabezpieczających przewody (zaciski, opaski kablowe) przed nadmiernymi obciążeniami mechanicznymi oraz przestrzeganie zalecanych promieni gięcia, aby utrzymać szczelność IP65.
Typowe zastosowanie wtyczki zaworowej A 18 mm
- Automatyzacja procesów przemysłowych
- Systemy hydrauliczne i pneumatyczne
- Sterowanie zaworami elektromagnetycznymi
- Linie produkcyjne oraz maszyny przemysłowe
- Systemy kontrolne w branży spożywczej, chemicznej i maszynowej
Lekka, wytrzymała oraz niezawodna – wtyczka zaworowa typu A 18 mm stanowi doskonały wybór wszędzie tam, gdzie wymagana jest pewność działania oraz zgodność z rygorystycznymi normami technicznymi.
