Typ A (18 mm) dla wyłączników ciśnieniowych
24...230 V AC/DC

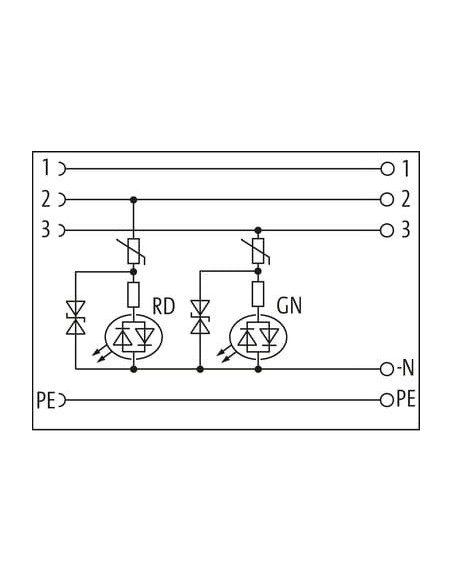

Dioda LED czerwona (2) zielona (3)
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 24 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 24 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

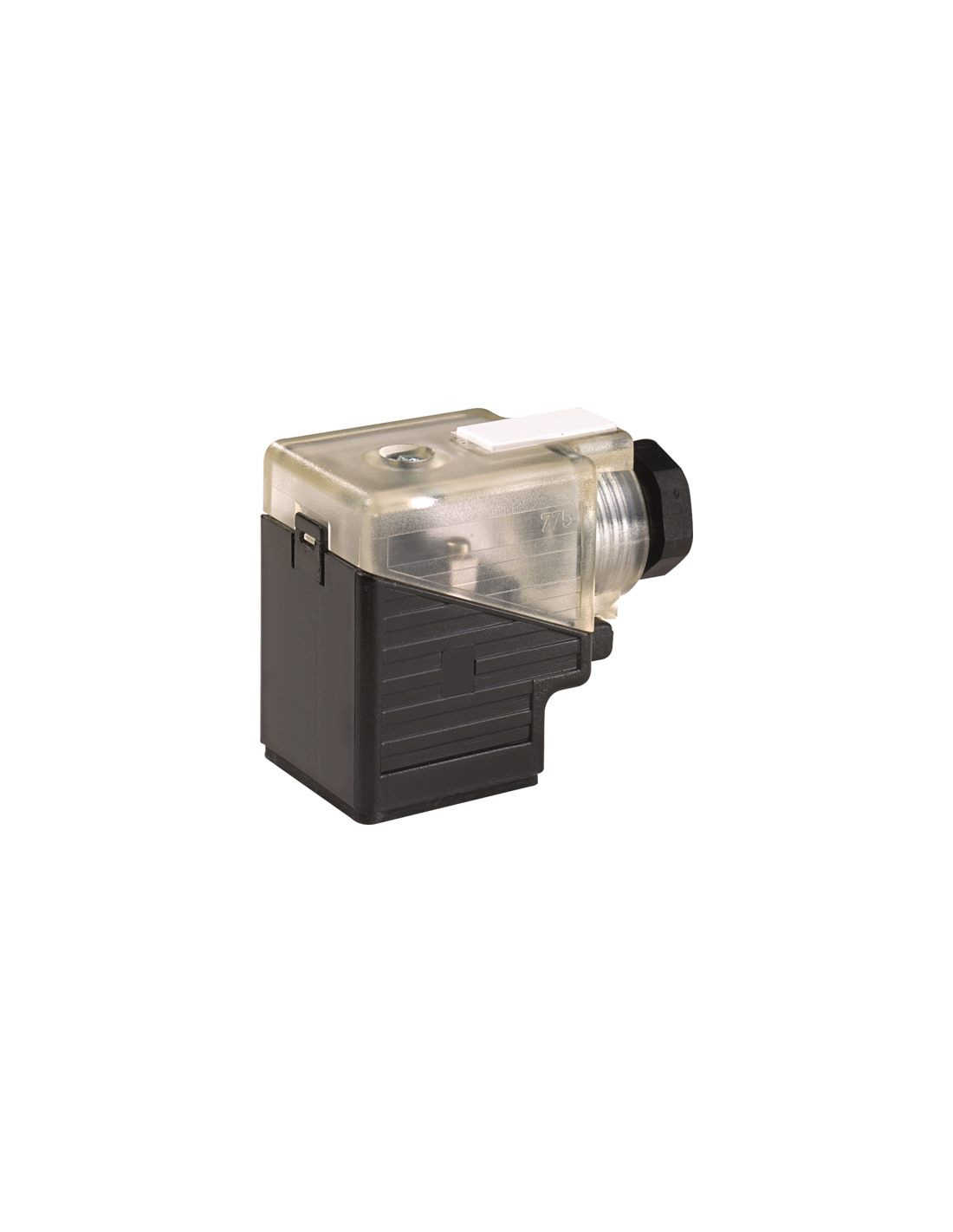

Wtyczka zaworowa typu A 18mm – niezawodne połączenie dla przemysłu
Wtyczka zaworowa typu A 18mm to uniwersalny i niezawodny element instalacyjny, dedykowany do zastosowań w przemyśle automatyki oraz w systemach pneumatycznych i hydraulicznych. Produkt o kodzie 7000-29281-0000000 zapewnia trwałe i bezpieczne połączenie elektryczne dla wyłączników ciśnieniowych oraz zaworów elektromagnetycznych.
Konstrukcja i jakość wykonania wtyczki zaworowej typu A 18mm
Obudowa wtyczki została wykonana z trwałego tworzywa sztucznego, które charakteryzuje się wysoką odpornością chemiczną oraz odpornością na oleje. Dzięki temu możliwe jest jej wykorzystanie w środowiskach o podwyższonym ryzyku kontaktu z agresywnymi mediami przemysłowymi. Zaleca się jednak indywidualne sprawdzenie kompatybilności materiałowej w niestandardowych aplikacjach.
Zastosowanie – elastyczność i szerokie możliwości
Wtyczki zaworowe typu A znajdują zastosowanie w:
- automatyce przemysłowej,
- systemach hydrauliczych i pneumatycznych,
- podłączaniu czujników ciśnienia oraz wyłączników ciśnieniowych,
- maszynach produkcyjnych i liniach montażowych.
Zastosowanie tej wtyczki umożliwia szybki i wygodny montaż oraz serwis, co przyczynia się do skrócenia przestojów w procesach produkcyjnych.
Bezpieczeństwo i funkcjonalność

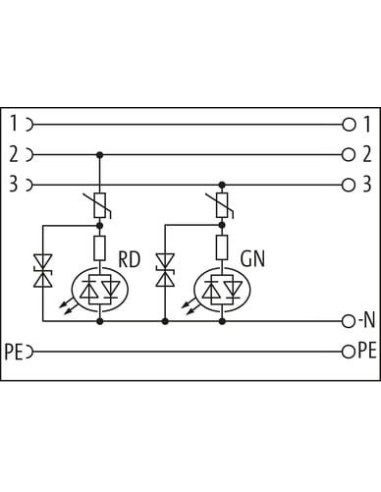

Wtyczka została wyposażona w diody LED sygnalizujące (czerwona, zielona), dzięki którym użytkownik może szybko zidentyfikować stan pracy urządzenia bez konieczności użycia dodatkowych narzędzi pomiarowych. Klasa szczelności IP65 zapewnia ochronę przed pyłem i strugami wody, co umożliwia stosowanie urządzenia w trudnych warunkach przemysłowych.
Parametry techniczne – pewność stabilnej pracy
Produkt obsługuje szeroki zakres napięć zasilania (24...230 V AC/DC), co czyni go niezwykle uniwersalnym. Wtyczka pozwala na montaż przewodów o przekroju do 1,5 mm² i zapewnia bezpieczny prąd pracy do 4 A. Solidna śruba mocująca M3 oraz metryczny gwint M16 x 1,5 gwarantują stabilność połączenia zarówno podczas montażu, jak i eksploatacji.
Wytrzymałość i trwałość na lata
Dzięki wysokiej odporności temperaturowej (-20°C do +60°C) oraz dopracowanej konstrukcji, wtyczka zaworowa typu A sprawdzi się zarówno w standardowych, jak i wymagających zastosowaniach przemysłowych. Dodatkową ochronę urządzenia zapewnia izolacja klasy III zgodnie z IEC 60664-1 oraz znamionowy pik napięciowy 4 kV.
Wymiary i układ pinów – kompatybilność z urządzeniami przemysłowymi

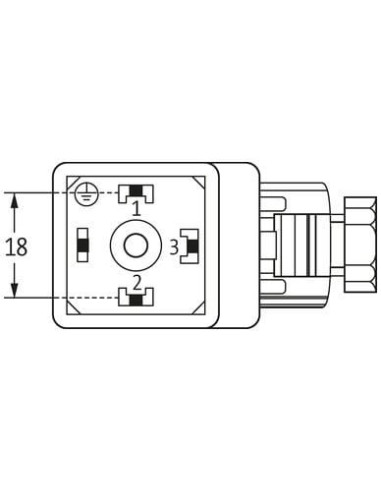

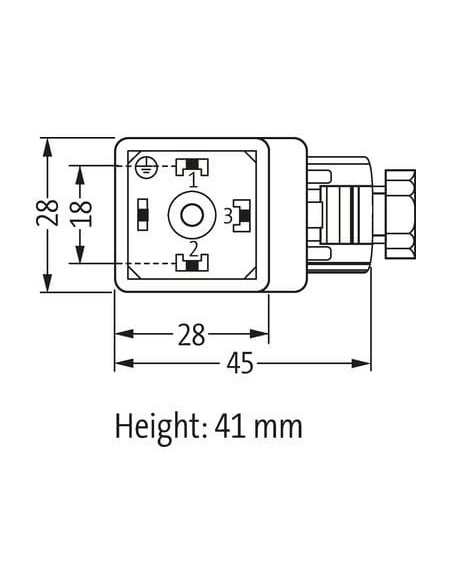

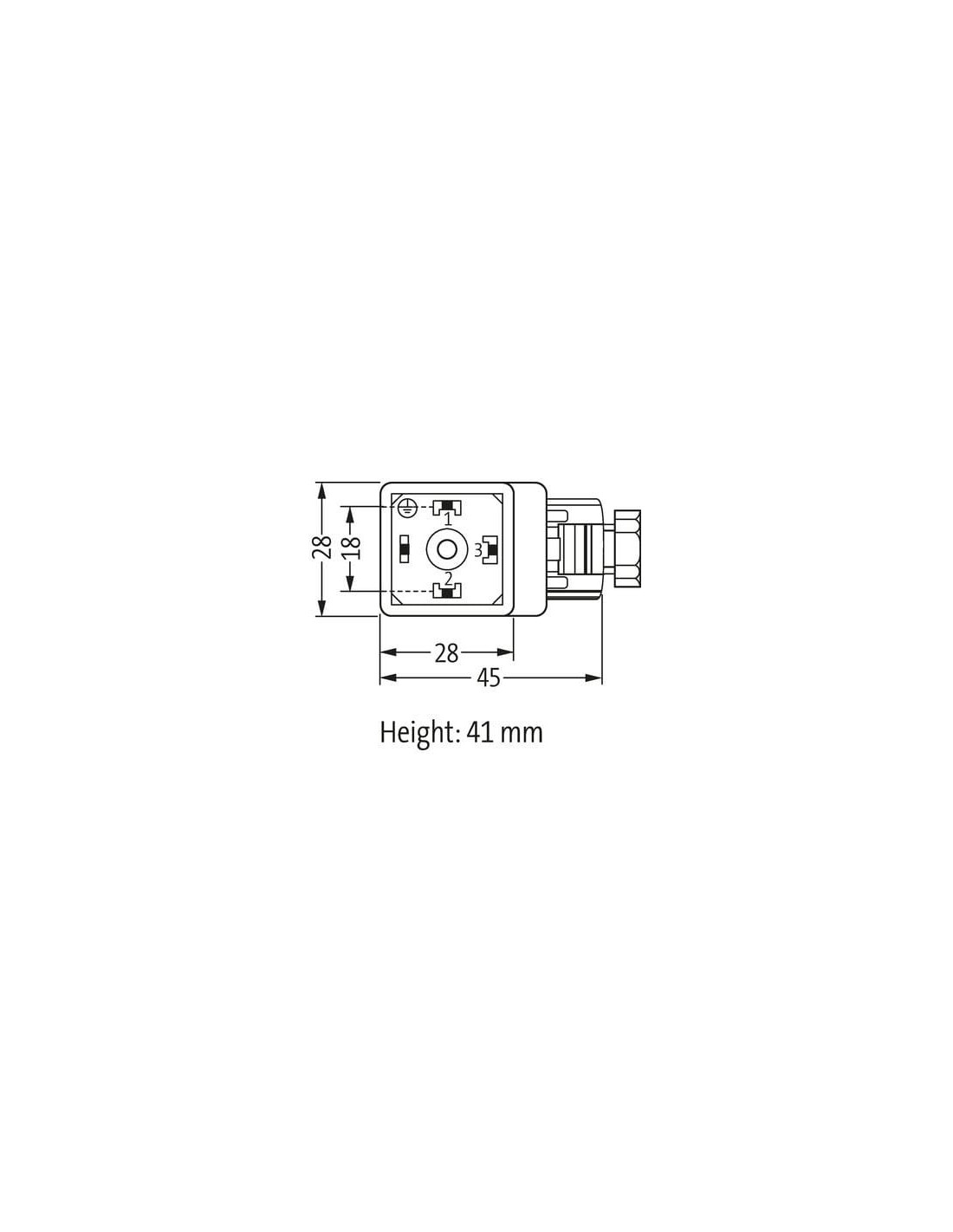

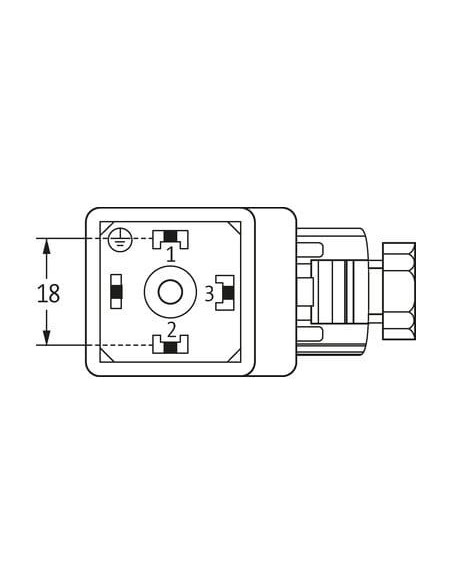

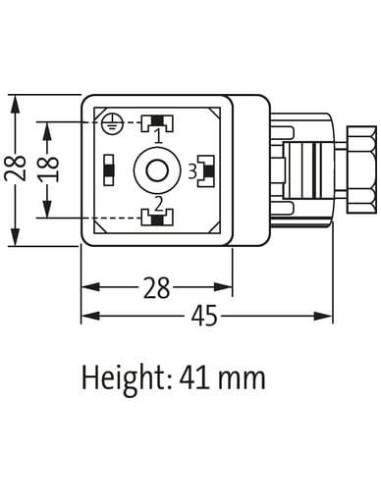

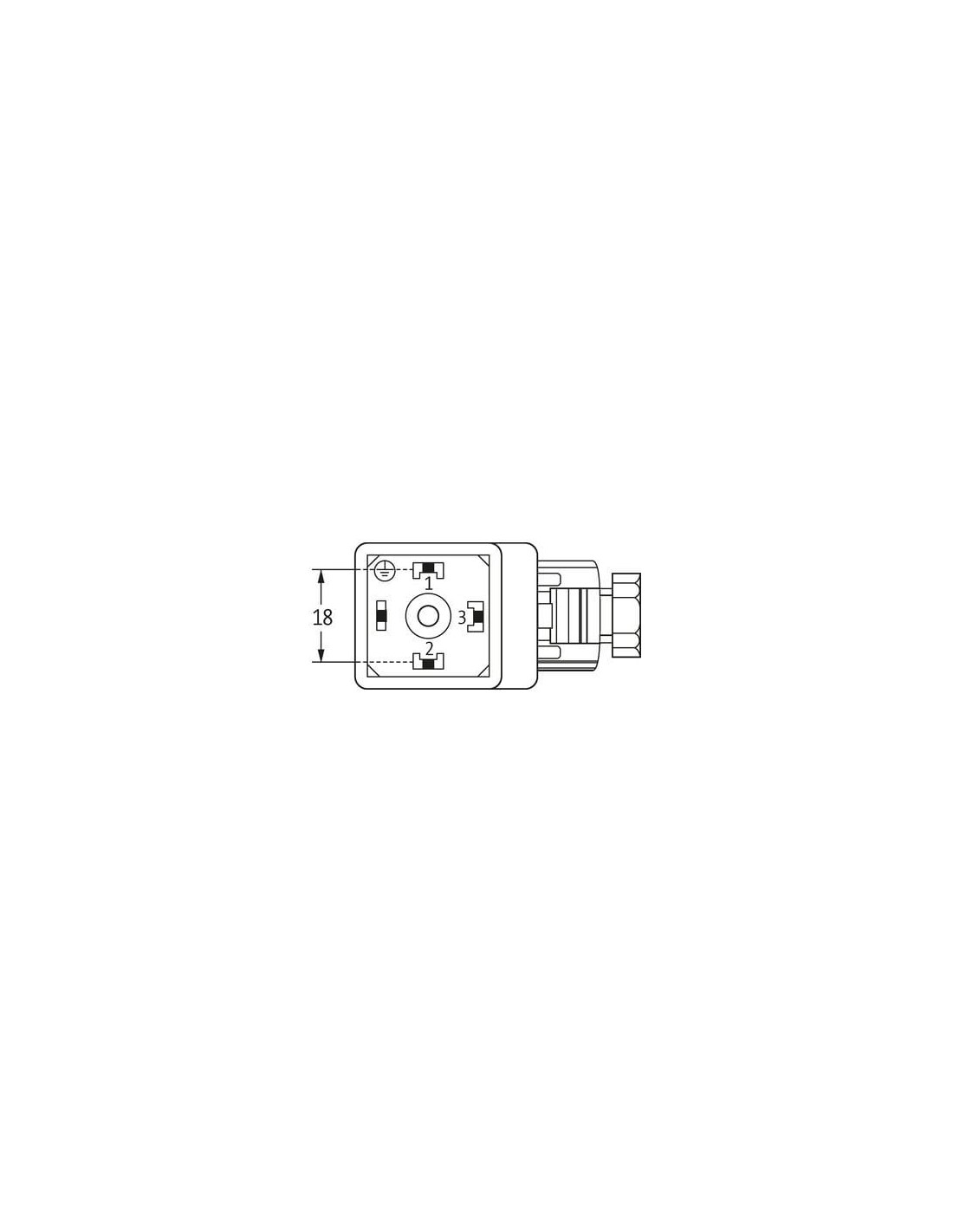

Złącze typu A o standardowym rozstawie pinów 18 mm oraz kompaktowych wymiarach (28 x 28 x 45 mm, wysokość 41 mm) pozwala na łatwą integrację z szeroką gamą czujników i zaworów. Układ 3+PE zapewnia kompleksowe podłączenie elektryczne zgodnie ze standardami automatyki.
Podsumowanie – praktyczne rozwiązanie dla automatyki
Wtyczka zaworowa typu A 18mm, śrubowa z zaciskami śrubowymi to niezastąpiony komponent każdej instalacji przemysłowej wymagającej niezawodnych połączeń elektrycznych. Dzięki wysokiej jakości wykonania oraz uniwersalności, nadaje się do rozmaitych zastosowań w nowoczesnych systemach automatyki i sterowania.
