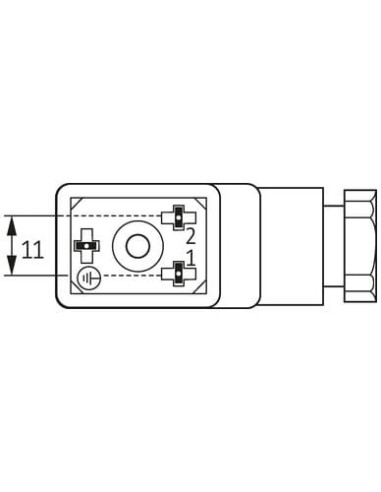

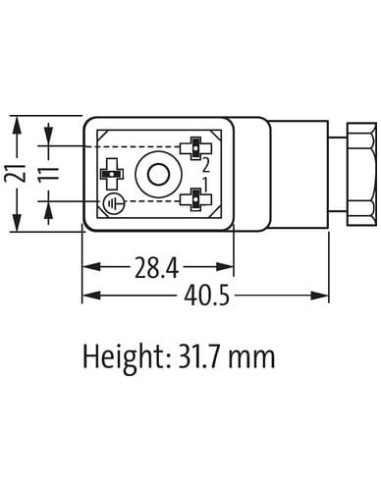

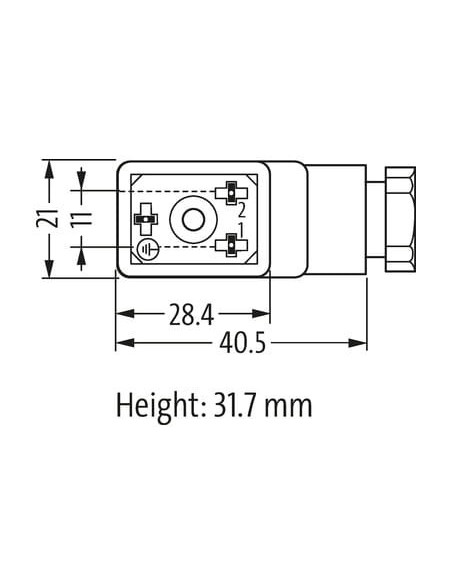

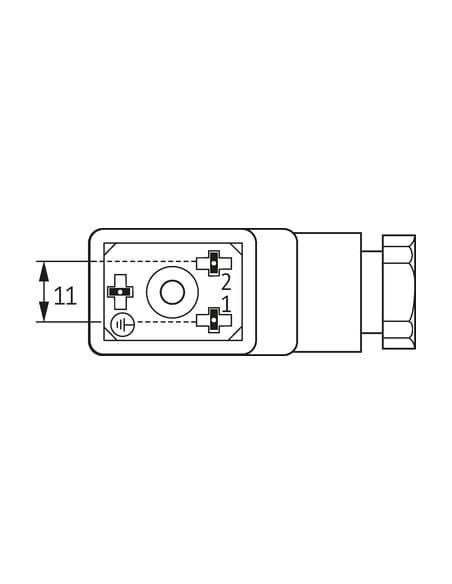

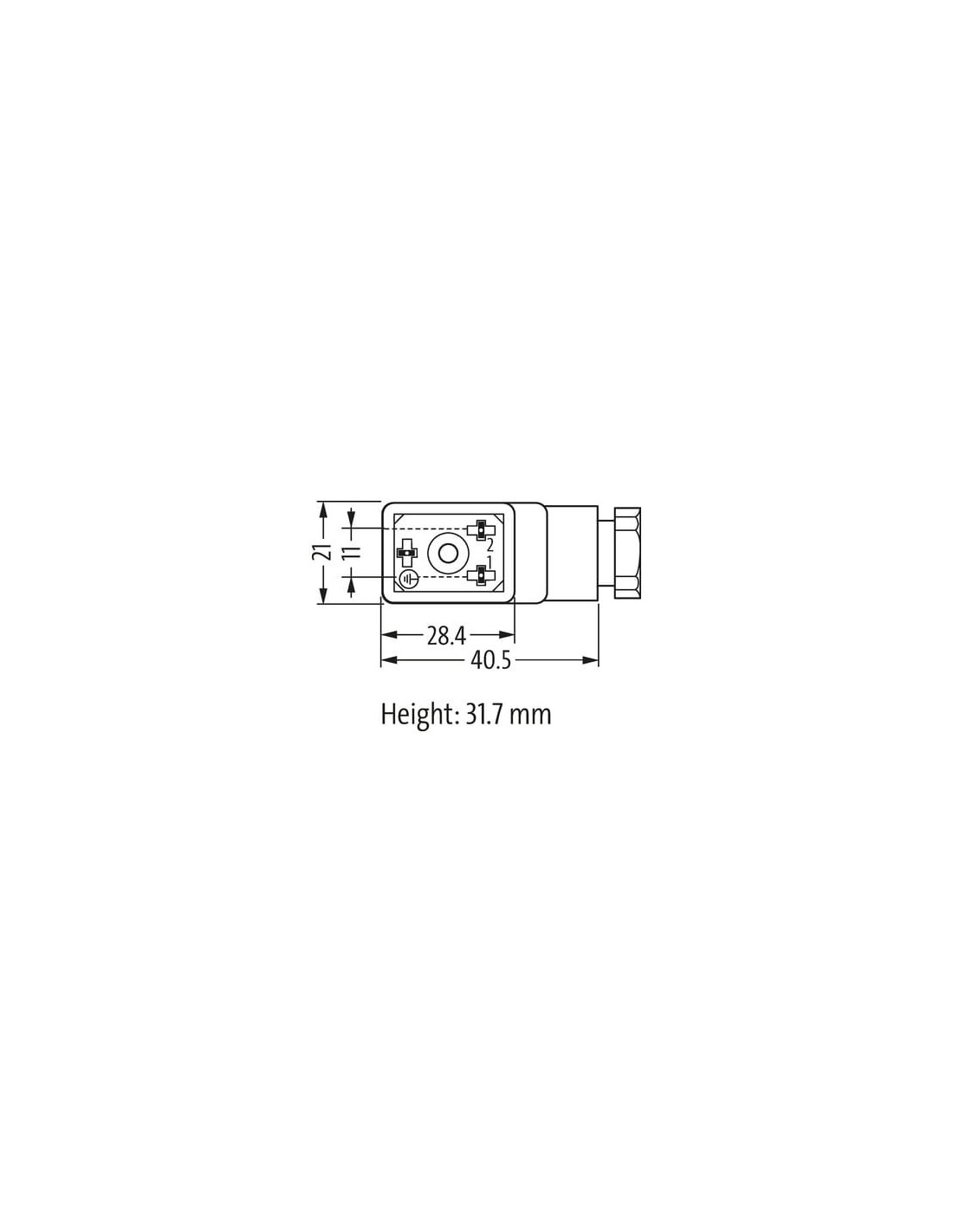

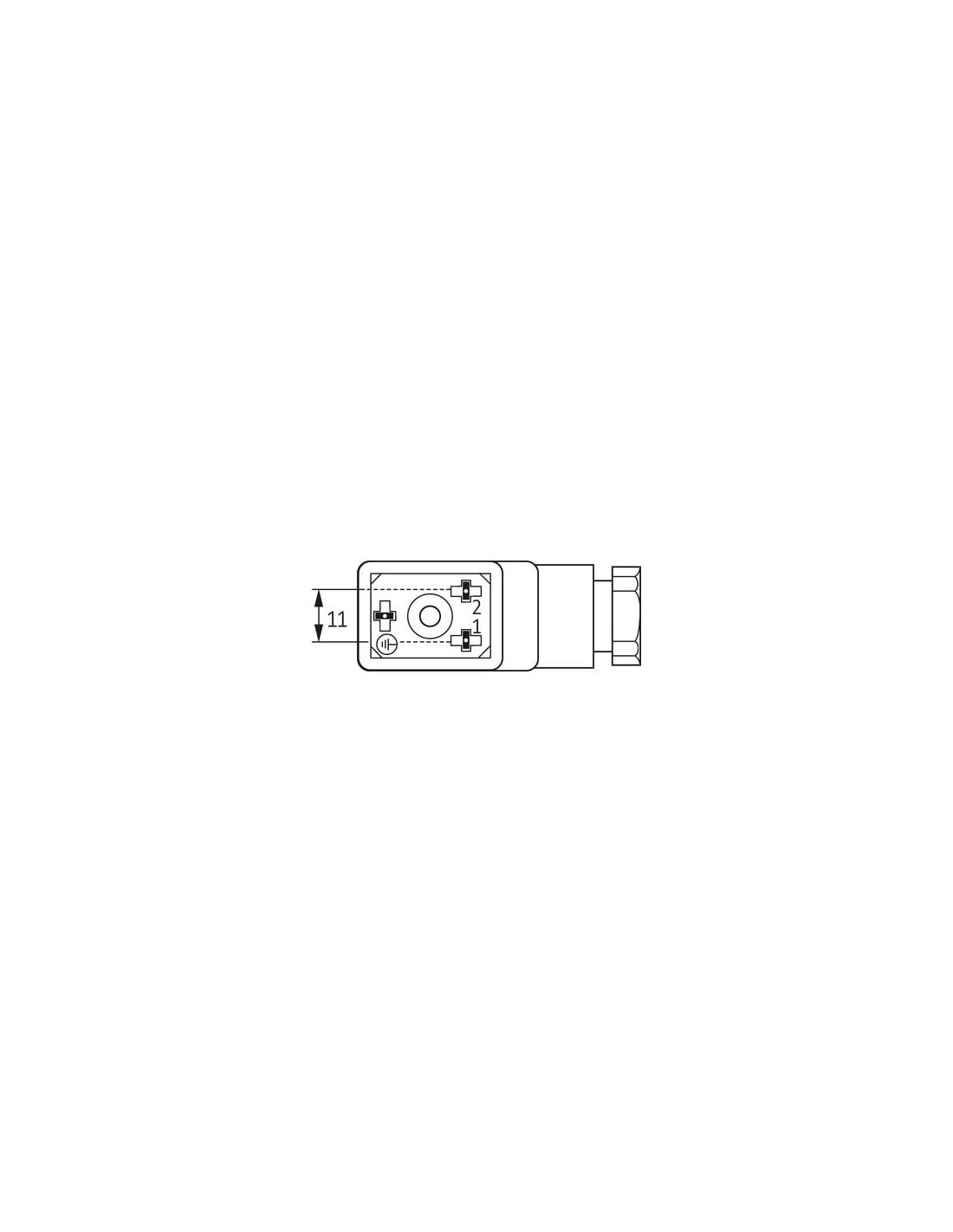

Typ BI (11 mm)
250 V AC/DC
bez komponentów
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów

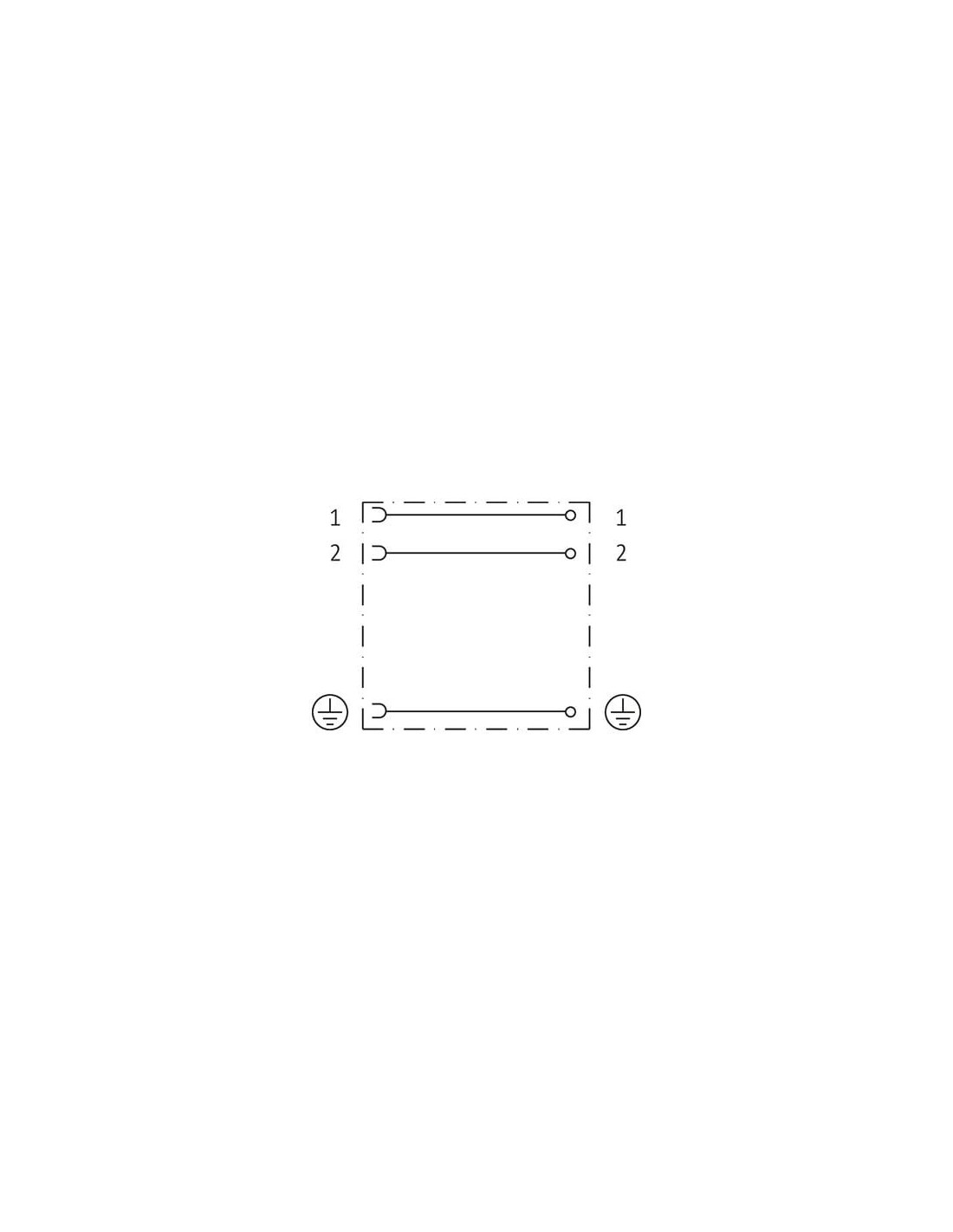

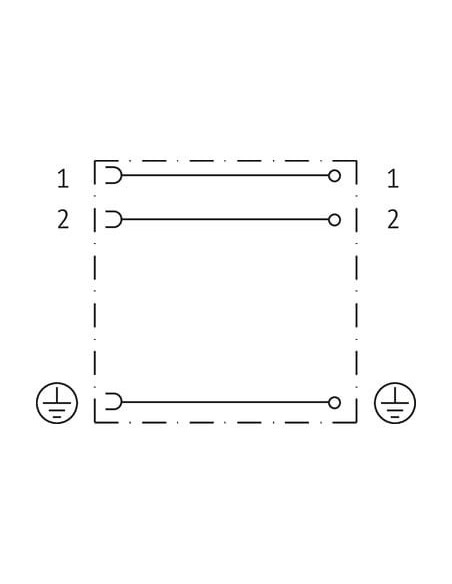

| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

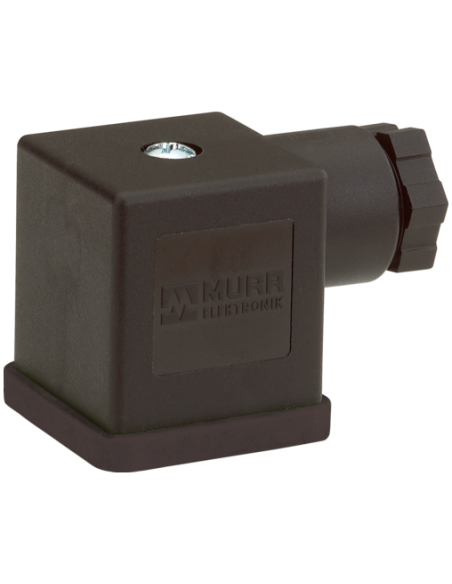

Wtyczka zaworowa SVS Eco typ BI 11mm – profesjonalne połączenie elektryczne
Wtyczka zaworowa SVS Eco typ BI 11mm (kod produktu: 7000-30005-0000000) to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, umożliwiający niezawodne podłączanie cewek zaworów elektromagnetycznych. Konstrukcja została dostosowana do wymagań trudnych środowisk pracy – zapewnia łatwość montażu, bezpieczeństwo oraz wysoką odporność na warunki zewnętrzne.
Najważniejsze zalety wtyczki zaworowej SVS Eco typ BI 11mm
- Wytrzymała obudowa z tworzywa PA charakteryzuje się dobrą odpornością chemiczną oraz zwiększoną odpornością na działanie olejów.
- Stopień ochrony IP65 umożliwia pracę w trudnych warunkach przemysłowych, gdzie kluczowa jest ochrona przed pyłem i wilgocią.
- Szybka i bezpieczna instalacja – zastosowany montaż samozłączny pozwala na sprawne podłączenie elementu oraz pewną pracę urządzenia.
- Standardowy rozmiar 11mm i gwint M16 x 1,5 zapewniają szeroką kompatybilność z zaworami i cewkami spotykanymi w automatyce przemysłowej.
- Dwa bieguny oraz styk ochronny (PE) gwarantują bezpieczne połączenie elektryczne, również w wymagających aplikacjach.
- Bardzo szeroki zakres temperatur pracy: od -40°C do +90°C.
Typowe zastosowania i uniwersalność wtyczki zaworowej SVS Eco BI 11mm
Wtyczka zaworowa typu BI 11mm znajduje zastosowanie w instalacjach przemysłowych, szczególnie w sektorach:
automatyki przemysłowej, hydrauliki siłowej, pneumatyki oraz techniki procesowej. Stosowana jest tam, gdzie wymagane są stabilne i niezawodne połączenia cewek zaworów elektromagnetycznych, a warunki środowiskowe stanowią wyzwanie dla trwałości i bezpieczeństwa połączeń elektrycznych.
Typowe aplikacje obejmują:
- Podłączenie elektrozaworów w maszynach przemysłowych;
- Systemy sterowania przepływem mediów (cieczy, gazów);
- Automatyka procesów produkcyjnych;
- Układy hydrauliczne i pneumatyczne.
Odporność oraz bezpieczeństwo użytkowania
Obudowa wykonana z wysokogatunkowego tworzywa sztucznego (PA) oraz uszczelki z NBR zapewniają podwyższoną odporność na działanie chemikaliów oraz olejów przemysłowych. W celu maksymalnej ochrony zaleca się stosowanie tej wtyczki szczególnie w miejscach, gdzie narażenie na kontakt z agresywnymi mediami jest częste – zawsze warto wcześniej sprawdzić odporność materiałów względem konkretnej aplikacji.
Łatwy montaż i pewne połączenie
Wtyczka zaworowa SVS Eco typ BI 11mm wyposażona jest w śruby M3, co umożliwia pewny montaż zarówno wciskany, jak i przykręcany. Konstrukcja została dodatkowo zabezpieczona przed nadmiernym zginaniem kabli oraz ryzykiem utraty szczelności IP65 – zaleca się zastosowanie odpowiedniego odciążenia przewodów, np. poprzez użycie opasek kablowych.
Dzięki tym rozwiązaniom wtyczka zaworowa SVS Eco 11mm jest doceniana przez integratorów systemów, inżynierów utrzymania ruchu oraz projektantów maszyn na całym świecie.
