Typ A (18 mm)
24 V AC/DC ±25%
Dioda LED i dioda Z
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Connection information | Tulejki żyłowe |
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

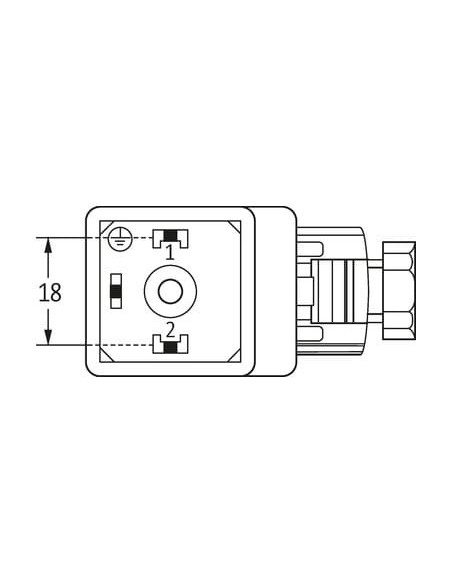

Wtyczka zaworowa typ A 18 mm 24V AC/DC z diodą LED – 7000-29001-0000000
Wtyczka zaworowa typu A o rozmiarze 18 mm z kodem produktu 7000-29001-0000000 to wysokiej jakości element złączeniowy przeznaczony do zasilania elektromagnesów i elektrozaworów w systemach automatyki przemysłowej. Dzięki solidnej konstrukcji oraz zastosowaniu materiałów o wysokiej odporności chemicznej i na oleje doskonale sprawdza się w trudnych warunkach przemysłowych.
Zalety i cechy charakterystyczne wtyczki zaworowej 18 mm typ A
- Napięcie pracy 24 V AC/DC ±25% – uniwersalne zastosowanie w instalacjach elektrycznych i elektropneumatycznych.

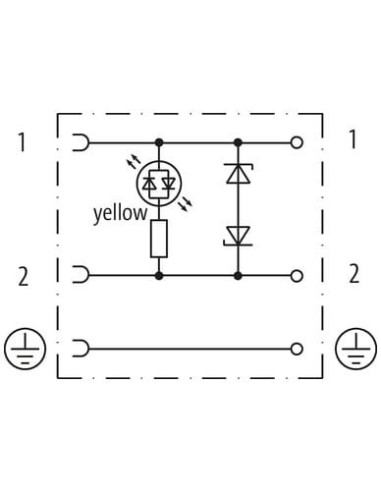

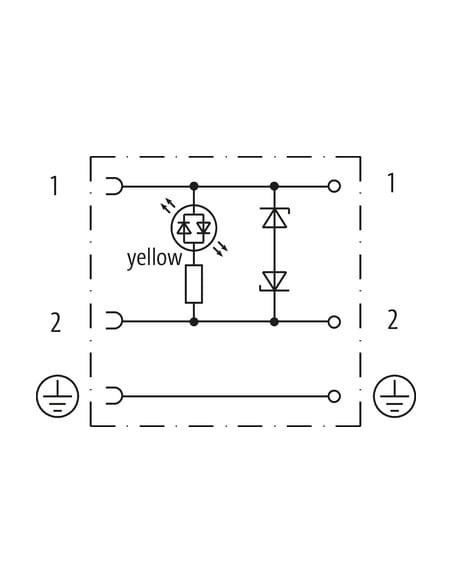

- Wbudowana dioda LED – wyraźna sygnalizacja pracy (kolor żółty) umożliwia szybkie diagnozowanie stanu zasilania urządzenia.
- Dodatkowa dioda Z – zapewnia ochronę przed przepięciami, wydłużając żywotność podłączonych elementów.
- Wysoka klasa szczelności IP65 (wg EN IEC 60529) – gwarantuje skuteczną ochronę przed pyłem i strumieniem wody, co pozwala na stosowanie w trudnych warunkach przemysłowych.
- Solidny korpus z tworzywa sztucznego – zapewnia trwałość i odporność mechaniczną.

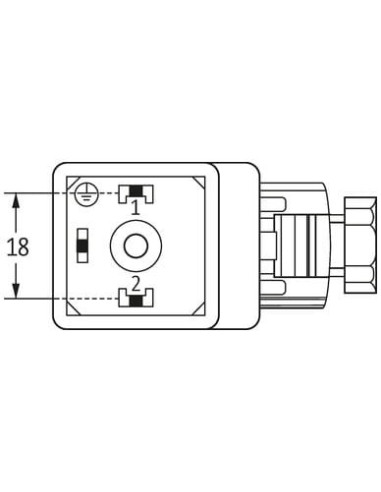

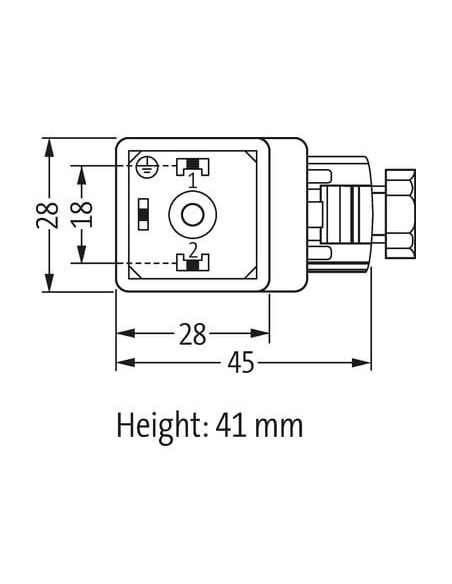

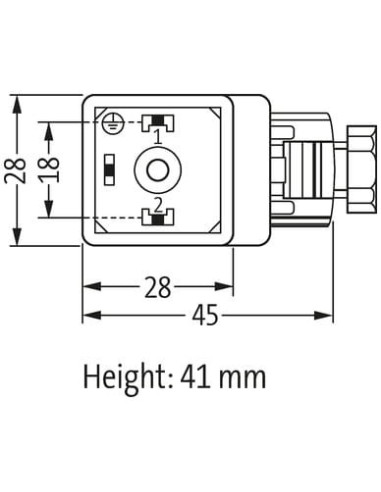

- Wymiary kompaktowe: szerokość 28 mm, wysokość 41 mm, długość 45 mm – łatwy montaż nawet w ograniczonej przestrzeni.
- Wskaźniki bezpieczeństwa: zacisk śrubowy M3, moment dokręcania 0,2 Nm, ochrona przed nadmiernym zginaniem przewodów.
Typowe zastosowania wtyczki zaworowej typ A 18 mm
Wtyczka zaworowa 7000-29001-0000000 jest szeroko wykorzystywana w aplikacjach, gdzie wymagane jest szybkie i bezpieczne podłączenie elektromagnesów, siłowników, elektrozaworów oraz czujników przemysłowych, szczególnie w sektorze automatyki przemysłowej, hydrauliki siłowej, pneumatyki oraz instalacjach produkcyjnych. Jest idealna jako komponent do rozdzielnic, maszyn przemysłowych czy systemów sterowania procesami.
Bezpieczeństwo, niezawodność i trwałość
Złącze wyróżnia się podwyższonym stopniem ochrony przed zanieczyszczeniem (stopień 3), co gwarantuje niezawodną pracę w środowiskach o podwyższonej wilgotności oraz w obecności pyłów, olejów i chemikaliów. Zastosowanie ochrony przeciwprzepięciowej oraz wskaźników świetlnych ułatwia monitoring i serwisowanie.
Łatwy montaż i niezawodne połączenie
Wtyczka jest wyposażona w tulejki żyłowe, co ułatwia pewne i trwałe połączenie przewodów. Dzięki metrycznemu gwintowi montażowemu oraz wyraźnie oznaczonym pinom (2 + PE), proces instalacji przebiega szybko i bezproblemowo.
Dzięki szerokiemu zakresowi temperatury pracy od -20°C do +60°C oraz odporności na czynniki zewnętrzne wtyczka może być stosowana w różnorodnych warunkach środowiskowych.
