Typ A (18 mm)
110 V AC/DC ±10%
LED i VDR
PG9
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 110 V |
| Napięcie robocze AC min. | 99 V |
| Napięcie robocze AC maks. | 121 V |
| Napięcie robocze DC | 110 V |
| Napięcie robocze DC min. | 99 V |
| Napięcie robocze DC maks. | 121 V |
| Prąd roboczy na styk maks. | 1 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Dodatkowy obwód | Varistor |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

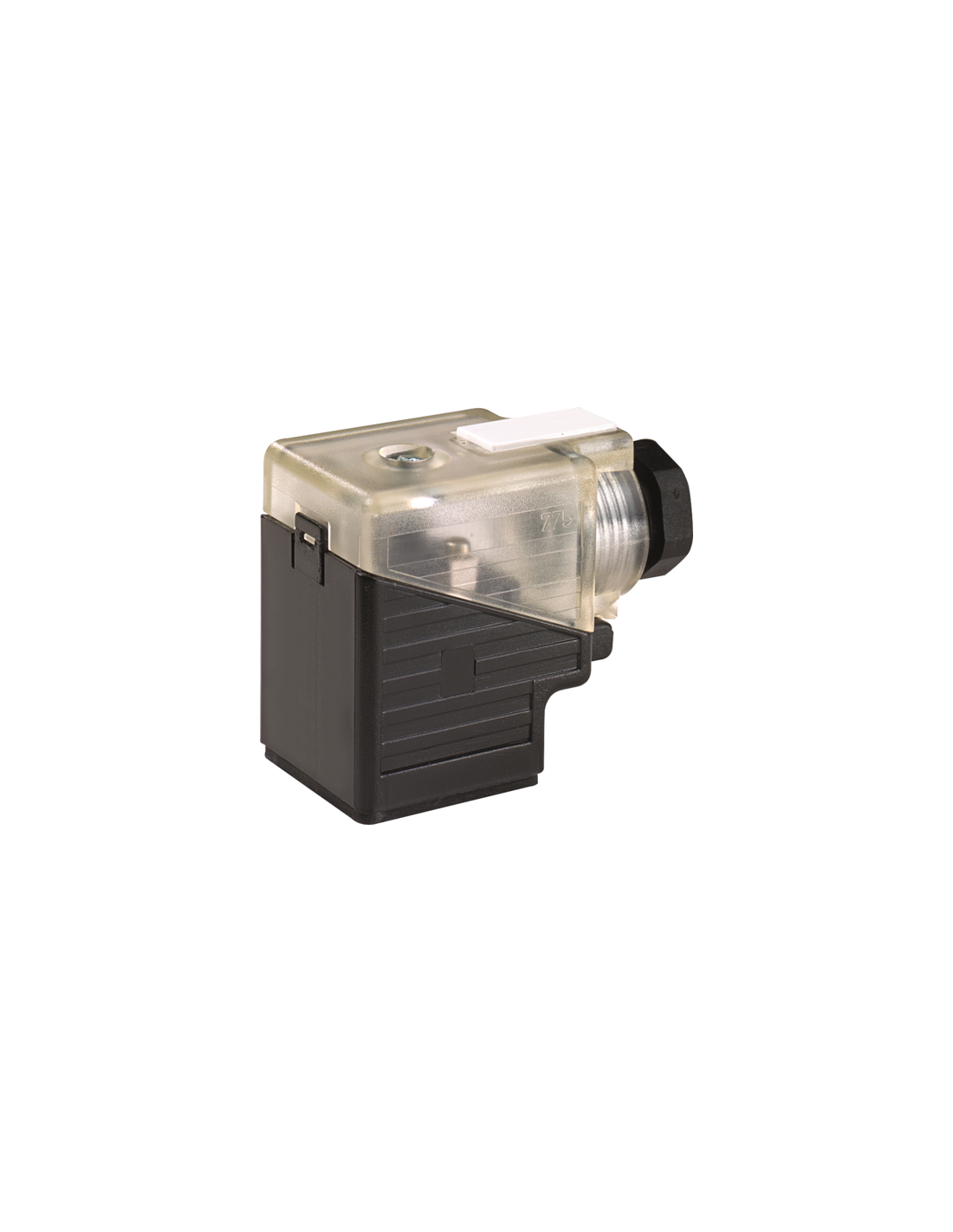

Wtyczka zaworowa SVS typ A 18mm 110V LED+VDR PG9 – profesjonalne rozwiązanie dla automatyki przemysłowej
Wtyczka zaworowa SVS typ A 18mm, 110V LED+VDR PG9 (kod produktu: 7000-29101-0000000) to niezawodne akcesorium dedykowane do szybkiego i bezpiecznego podłączania cewek elektrozaworów oraz innych urządzeń automatyki. Produkt ten znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynach produkcyjnych, systemach hydraulicznych i pneumatycznych.
Kluczowe cechy wtyczki zaworowej SVS typ A 18mm
- Standardowy rozmiar – złącze typu A o wymiarach 18 mm pasuje do większości elektrozaworów wykorzystywanych w przemyśle.
- Wysokie bezpieczeństwo – zintegrowany LED umożliwia natychmiastową kontrolę stanu pracy zaworu, a wbudowany VDR (warystor) chroni układ przed przepięciami.
- Szeroki zakres napięcia – obsługa napięcia 110 V AC/DC ±10% pozwala na uniwersalne zastosowanie.
- Zwiększona odporność – obudowa wykonana z odpornego na chemikalia i oleje tworzywa sztucznego wspiera pracę w wymagających warunkach przemysłowych.
- Łatwy montaż – solidny gwint PG9 oraz śruba montażowa zapewniają szybkie i trwałe przyłączenie do przewodów i obudowy urządzenia.
- Stopień ochrony IP65 – skuteczna ochrona przed pyłem oraz strumieniami wody z dowolnego kierunku.

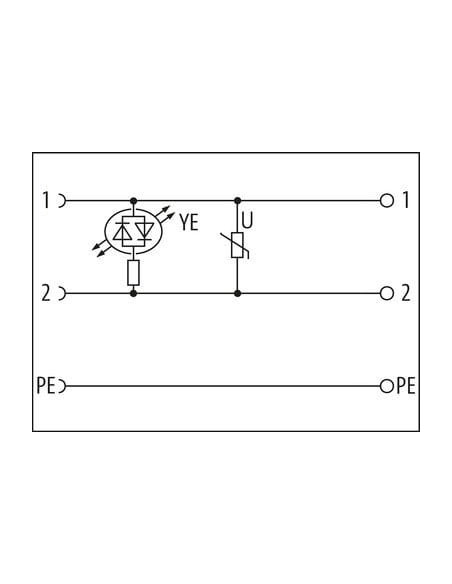

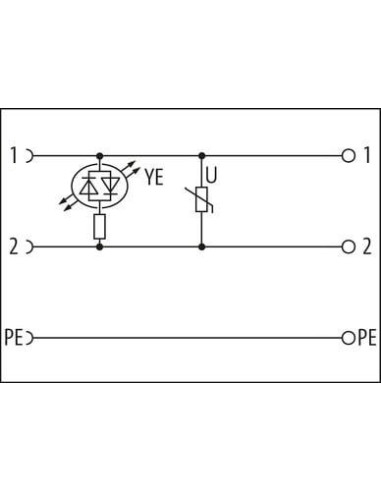

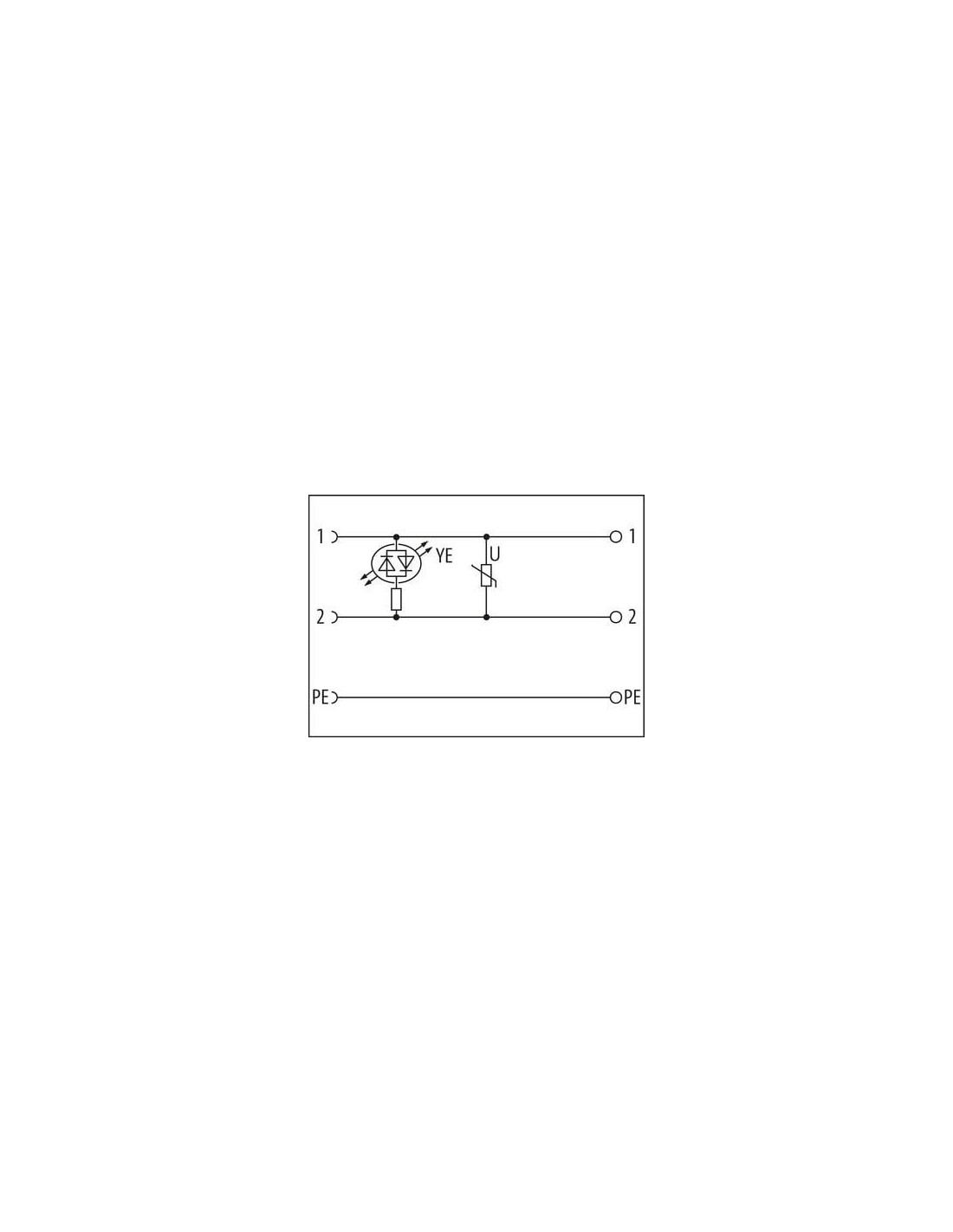

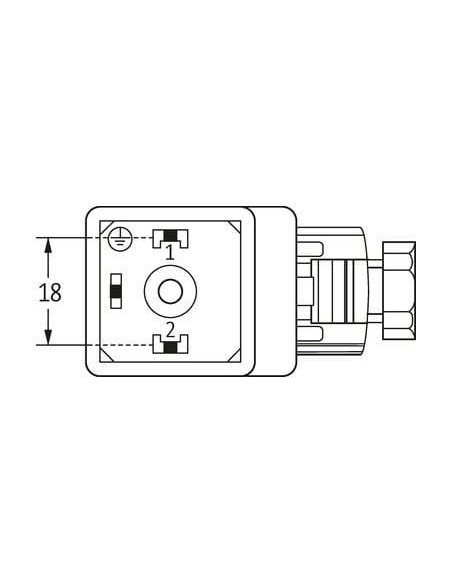

- Przejrzysty układ pinów – 2 bieguny plus styk ochronny PE, przejrzysty schemat połączeń oraz dołączona dioda sygnalizacyjna LED dla wygodniejszej eksploatacji.
Zastosowanie i możliwości wykorzystania wtyczki zaworowej 18mm
Wtyczka zaworowa typ A 18mm jest szczególnie polecana do:
- Instalacji elektrozaworów w układach automatyki przemysłowej
- Systemów hydraulicznych i pneumatycznych
- Maszyn produkcyjnych oraz linii automatycznych
- Nowoczesnych układów OEM wymagających sygnalizacji LED oraz ochrony przepięciowej
- Aplikacji o podwyższonym ryzyku wystąpienia przepięć elektrycznych
Na szczególną uwagę zasługują zastosowania LED oraz warystora, które eliminują groźne przepięcia i umożliwiają szybką diagnostykę ewentualnych awarii już na etapie instalacji. Odpowiedni stopień ochrony IP65 oraz odporność materiałów sprawiają, że wtyczka może być eksploatowana w różnych warunkach środowiskowych, nawet w tych o podwyższonym ryzyku zalania czy zapylenia.
Wymiary montażowe i informacje techniczne

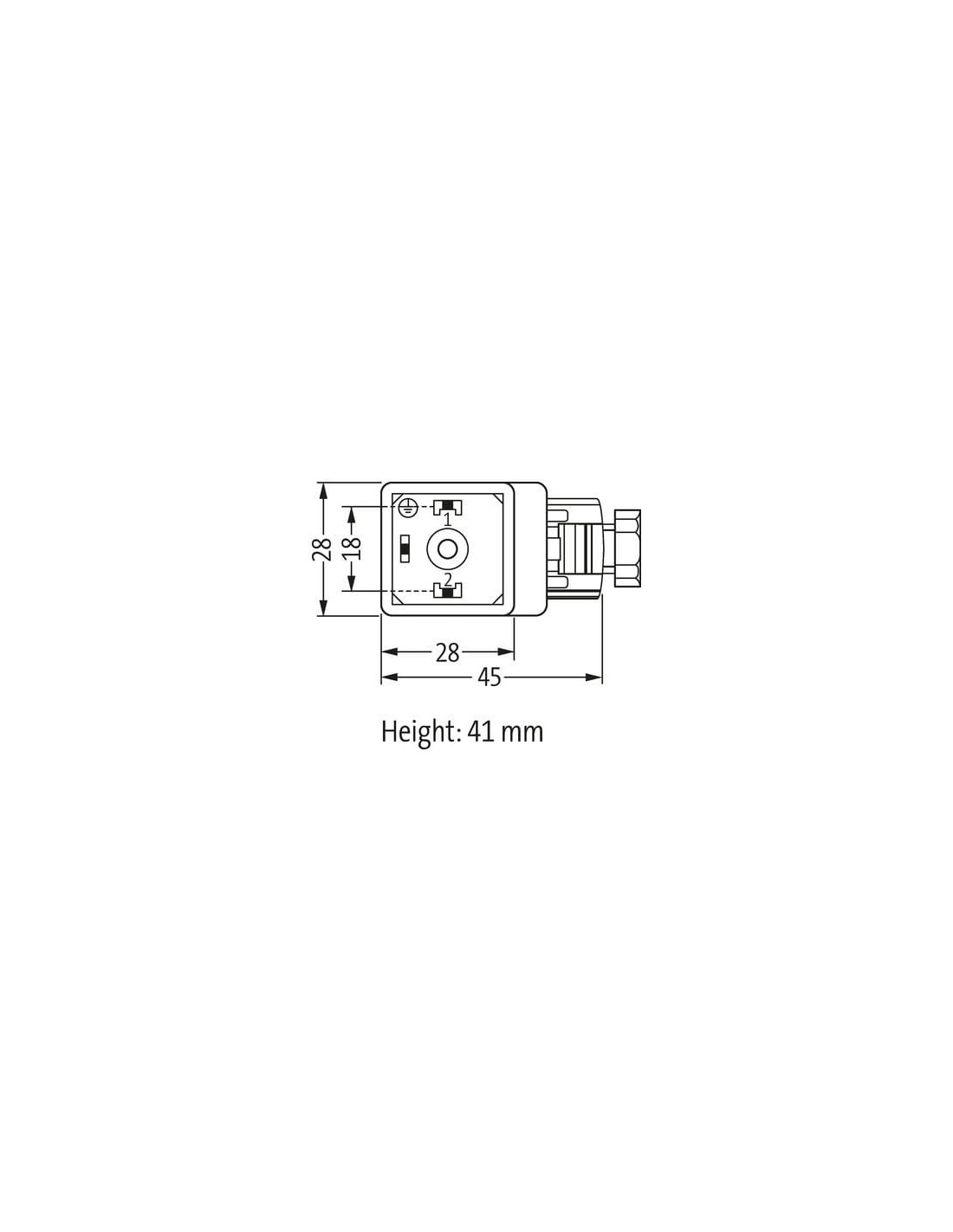

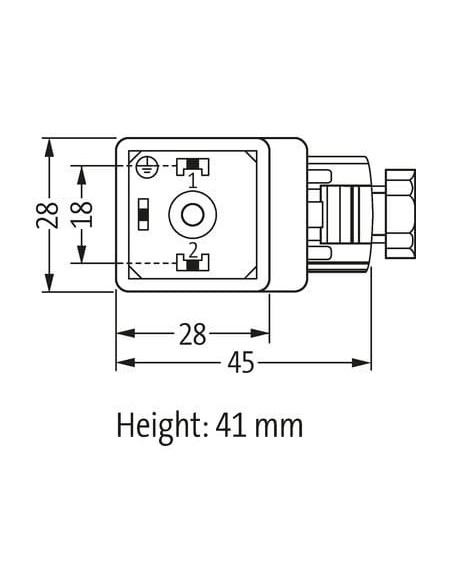

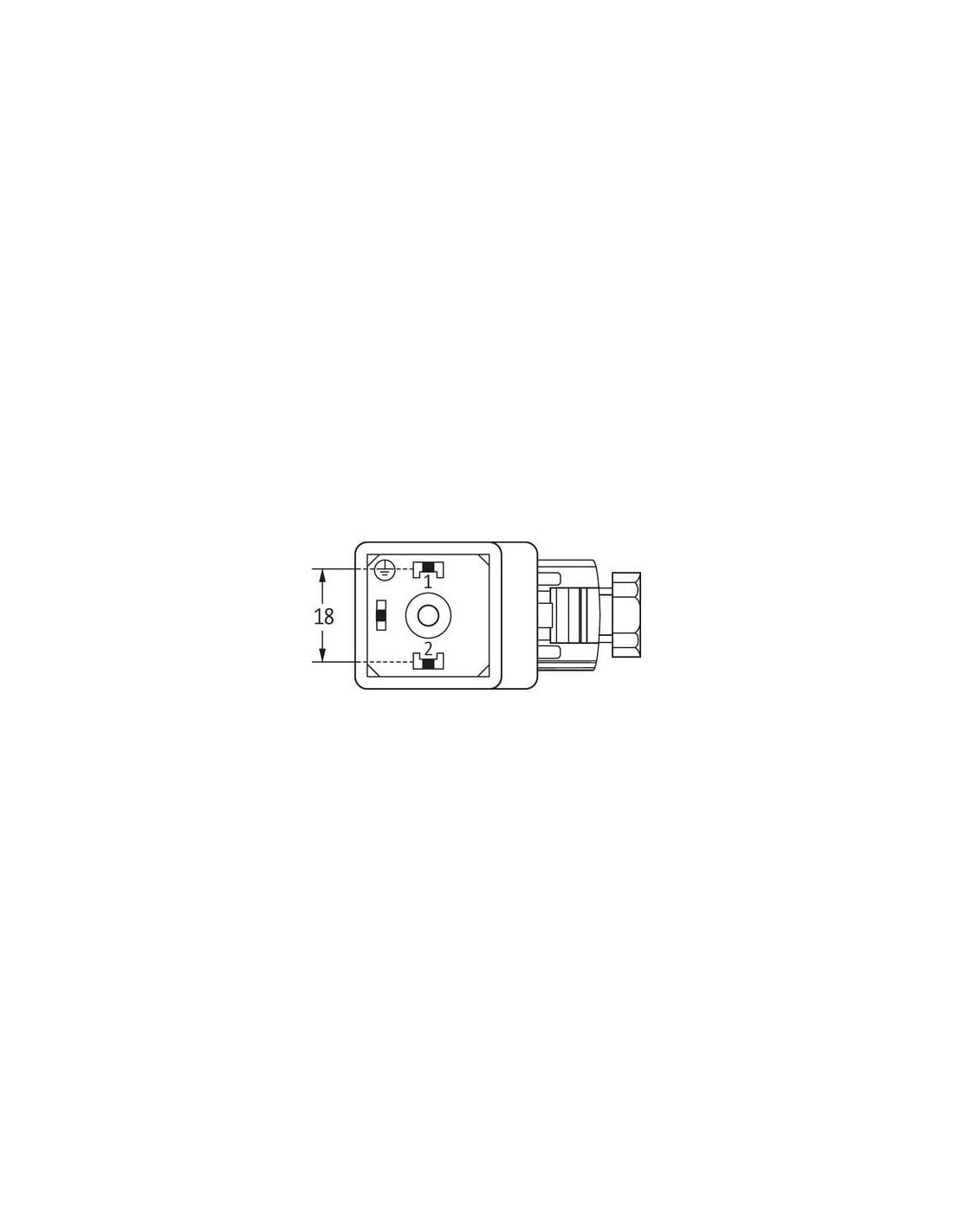

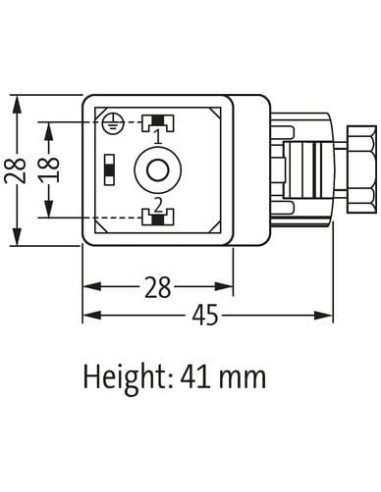

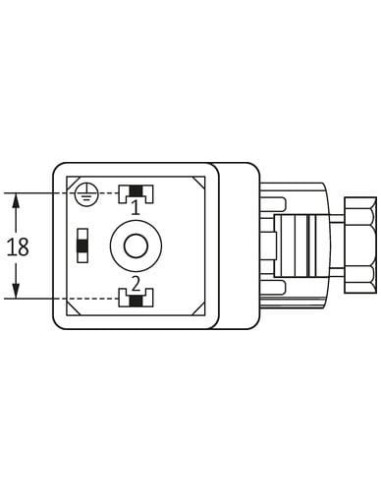

Kompaktowa konstrukcja (18 mm szerokości, 28 mm długości, 41 mm wysokości) pozwala na wygodny montaż nawet w ograniczonych przestrzeniach. Gwint montażowy typu M3 oraz złącze kablowe PG9 gwarantują kompatybilność z większością standardowych rozwiązań przemysłowych. Moment dokręcenia śruby wynosi 0,4 Nm, co zapewnia trwałe i stabilne mocowanie.
Praktyczne wskazówki montażowe
- Odpowiednie zabezpieczenie przewodów – zaleca się stosowanie opasek zaciskowych do ochrony złącza przed nadmiernym obciążeniem mechanicznym.
- Prawidłowy promień gięcia kabla – w celu zachowania klasy ochrony IP65 należy unikać nadmiernego zginania przewodów podczas podłączania.
- Odporność na warunki środowiskowe – rekomendowana temperatura pracy wynosi od -20°C do +60°C.
Wtyczka zaworowa SVS 18 mm 110V LED+VDR PG9 to doskonały wybór wszędzie tam, gdzie liczy się niezawodność działania, bezpieczeństwo użytkowania oraz prostota instalacji. To produkt zaprojektowany z myślą o wyzwaniach współczesnej automatyki przemysłowej.
