Typ B (10 mm)
24 V AC ±20% / DC ±25%

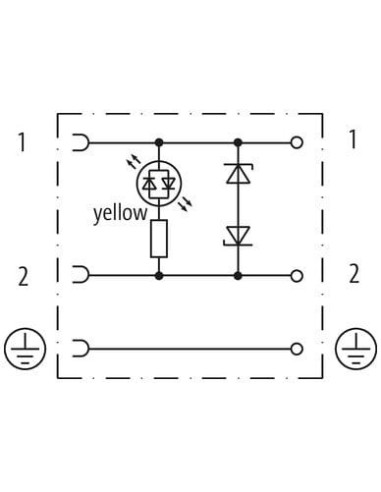

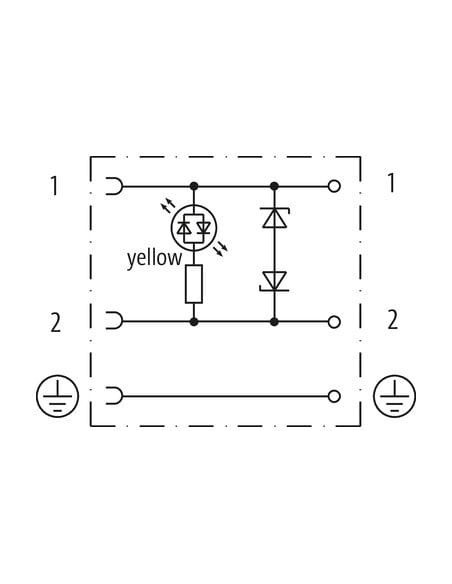

Dioda LED i dioda Z
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

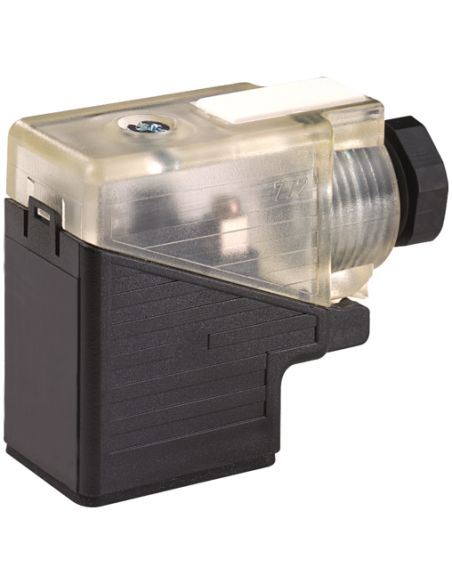

Wtyczka zaworowa typu B 10 mm, śrubowa, zaciski śrubowe – Specjalistyczne złącze do automatyki i hydrauliki
Wtyczka zaworowa typu B 10 mm o kodzie produktu 7000-29561-0000000 to wysokiej jakości komponent stworzony z myślą o profesjonalnych zastosowaniach w automatyce przemysłowej, hydraulice oraz pneumatyce. Produkt ten wyróżnia się solidną konstrukcją oraz zaawansowanymi rozwiązaniami, które gwarantują niezawodność i bezpieczeństwo pracy nawet w trudnych warunkach środowiskowych.
Zastosowania wtyczki zaworowej typu B 10 mm
Złącze typu B o szerokości 10 mm znajduje zastosowanie w instalacjach sterujących elektrozaworami, siłownikami oraz w układach pneumatycznych i hydraulicznych, gdzie wymagane jest szybkie i bezpieczne podłączenie zasilania oraz sygnałów sterujących. Dzięki uniwersalnej konstrukcji i standardowi montażu pasuje do większości urządzeń z gniazdem typu B dostępnych na rynku.
- Automatyka przemysłowa – sterowanie zaworami, czujnikami i siłownikami
- Przemysł spożywczy oraz chemiczny – odporność na oleje i substancje chemiczne
- Maszyny pakujące, linie montażowe – szybkoinstalacyjne złącze
- Systemy wodno-kanalizacyjne i HVAC
Budowa i zalety produktu – wtyczka zaworowa typ B 7000-29561-0000000
Obudowa wtyczki wykonana została z wysokiej jakości tworzywa sztucznego, charakteryzującego się dobrą odpornością na oleje i agresywne substancje chemiczne, typowo występujące w instalacjach przemysłowych. Kompaktowe wymiary umożliwiają instalację nawet w miejscach o ograniczonej przestrzeni montażowej.
- Stopień ochrony IP65 – pełna odporność na pył i zabezpieczenie przed strumieniem wody
- Wbudowana dioda LED sygnalizacyjna – umożliwia szybkie sprawdzenie stanu zasilania
- Zaciski śrubowe ułatwiają montaż przewodów, pozwalając na solidne i trwałe połączenie elektryczne
- Wbudowany diodowy zabezpieczacz – chroni urządzenia przed przepięciami

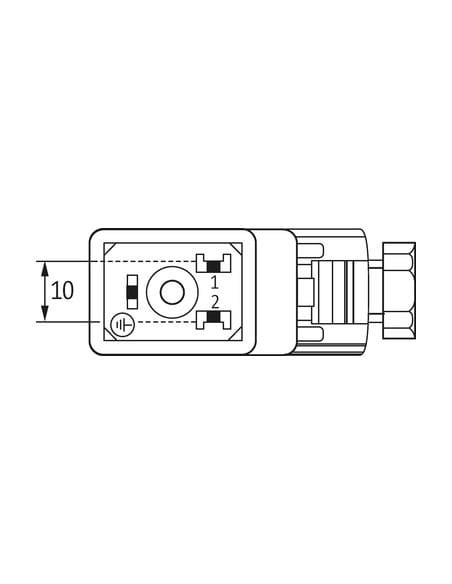

Dzięki uniwersalnemu rozkładowi pinów (2 + PE) oraz standaryzowanym wymiarom (10 mm rozstaw pinów) możliwa jest szybka wymiana i integracja z istniejącą infrastrukturą techniczną. Zakres napięcia pracy 24V AC/DC umożliwia zastosowanie w szerokiej gamie aplikacji, zarówno w nowych, jak i modernizowanych instalacjach.
Bezpieczeństwo i trwałość – ochrona IP65 oraz szeroki zakres temperatur pracy
Wysoka klasa ochrony IP65 gwarantuje ochronę elementów elektrycznych przed wpływem wilgoci, pyłu i innych czynników zewnętrznych. Zakres temperatury pracy od -20°C do +60°C pozwala na niezawodne działanie w trudnych warunkach przemysłowych, zarówno wewnątrz hal, jak i na zewnątrz budynków.
Możliwości instalacyjne i schemat połączenia
Zaciski śrubowe oraz oznaczone wyprowadzenia gwarantują łatwą i pewną instalację. Integracja wtyczki odbywa się przy użyciu standardowego gwintu M3 oraz momentu obrotowego 0,4 Nm, co umożliwia szybkie i pewne zamocowanie złącza bez ryzyka uszkodzenia przewodów.
- Łatwy montaż – dzięki śrubowym zaciskom instalacja zajmuje niewiele czasu
- Czytelny schemat połączenia – zapewnia poprawność podłączenia już podczas pierwszego montażu
- Możliwość stosowania w instalacjach AC i DC
Wtyczka zaworowa typu B 10 mm to niezawodne rozwiązanie dla każdej instalacji wymagającej pewnego, bezpiecznego i szybkiego podłączenia komponentów automatyki przemysłowej oraz hydraulicznej.
