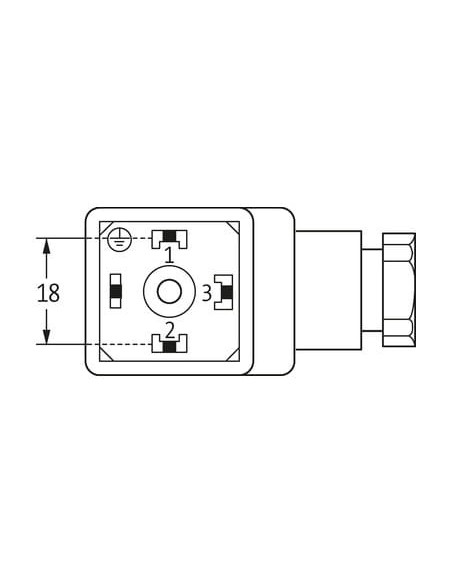

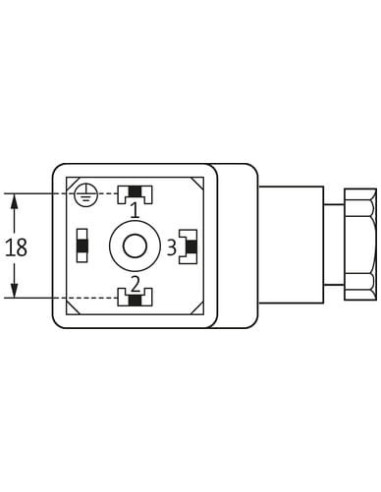

Typ A (18 mm) dla wyłączników ciśnieniowych
250 V AC/DC
bez komponentów
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M20 x 1.5 |
Instalowanie | Układ pinów

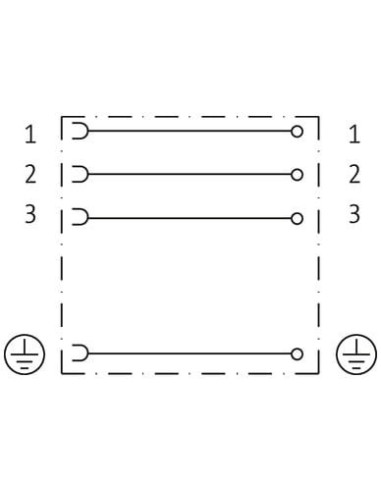

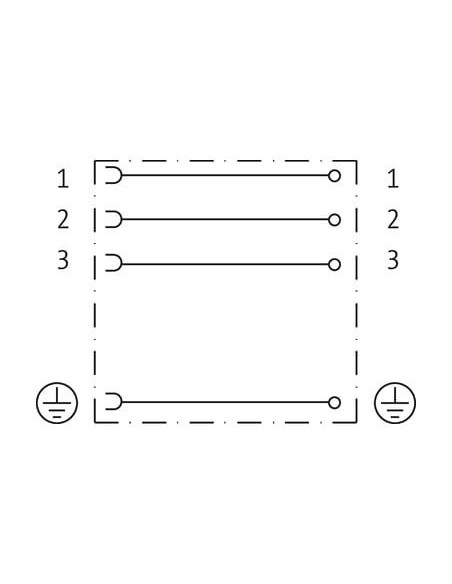

| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

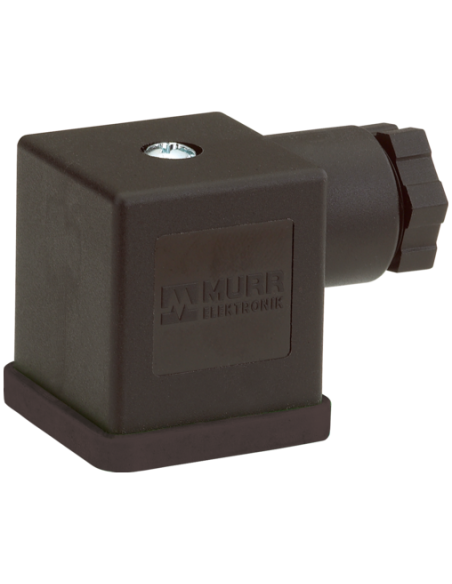

Wtyczka zaworowa SVS-Eco typ A 18mm M20x1,5 – uniwersalne złącze do automatyki przemysłowej
Wtyczka zaworowa SVS-Eco, typ A 18mm M20x1,5 (kod produktu: 7000-29415-0000000) to wysokiej klasy komponent elektryczny, przeznaczony do szerokiego zakresu zastosowań związanych z automatyką przemysłową oraz sterowaniem procesami. Produkt został zaprojektowany z myślą o niezawodnym podłączaniu wyłączników ciśnieniowych oraz urządzeń wykorzystujących złącza typ A (18 mm) i standard metryczny M20x1,5.
Najważniejsze cechy wtyczki zaworowej SVS-Eco
- Uniwersalność zastosowania – idealne rozwiązanie dla instalacji wymagających szczelnych i trwałych połączeń elektrycznych w trudnych warunkach przemysłowych
- Odporność chemiczna i na oleje – obudowa wykonana z wytrzymałego tworzywa sztucznego PA zapewnia wysoką trwałość i bezpieczeństwo podczas użytkowania
- Wysoki poziom ochrony – stopień ochrony IP65 gwarantuje ochronę przed pyłem i strumieniami wody
- Bezpieczeństwo instalacji – zastosowana uszczelka z NBR zapewnia wysoką szczelność połączenia, nawet przy zmiennych temperaturach otoczenia
- Szybki i łatwy montaż – przyłącza samozłączne, prosty montaż śrubowy oraz przewidziany gwint M20x1,5 umożliwiają szybkie uruchomienie systemu
Zastosowanie i typowe wykorzystanie wtyczki zaworowej typ A 18mm
Wtyczka zaworowa SVS-Eco znalazła szerokie zastosowanie w automatyce przemysłowej, układach sterowania maszyn, instalacjach hydraulicznych i pneumatycznych oraz systemach monitorowania ciśnienia i przepływu. Jest szczególnie przydatna:
- w podłączaniu wyłączników ciśnieniowych oraz czujników
- w instalacjach hydrauliki siłowej i pneumatyki
- w połączeniach elektrozaworów i aktuatorów
- w środowiskach wymagających odporności na działanie środków chemicznych oraz olejów
Budowa i niezawodność – Wtyczka zaworowa do wyłączników ciśnieniowych

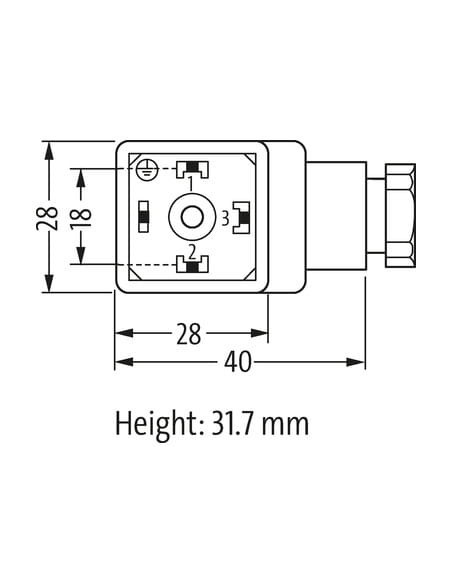

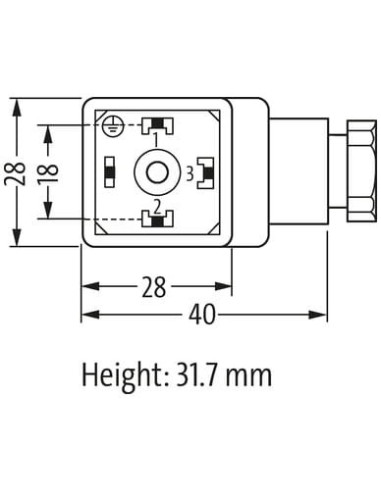

Zwarta konstrukcja o wymiarach 28x28 mm oraz wysokości 31,7 mm umożliwia montaż nawet w miejscach o ograniczonej przestrzeni. Montowana na śrubę M3 oferuje pewny i stabilny chwyt. Układ pinów 3+PE umożliwia niezawodne i bezpieczne podłączenie przewodów, zapewniając stabilność transmisji sygnału i zasilania.
Wytrzymałość temperaturowa od -40°C do +90°C pozwala na stosowanie tej wtyczki zarówno w warunkach zewnętrznych, jak i w halach przemysłowych, które są wystawione na zmienne warunki atmosferyczne.
Bezpieczeństwo i komfort użytkowania
Produkt wyposażono w szereg praktycznych rozwiązań, takich jak zalecenia dotyczące ochrony przed naprężeniami mechanicznymi oraz optymalnego promienia gięcia kabli, co wpływa na trwałość i bezpieczeństwo instalacji. Odpowiednio dobrany materiał uszczelki oraz obudowy zapewnia odporność na typowe media przemysłowe.
Dzięki połączeniu solidnej konstrukcji, uniwersalności i wysokiej szczelności, wtyczka zaworowa SVS-Eco typ A 18mm doskonale sprawdza się przy zasilaniu wyłączników ciśnieniowych oraz urządzeń automatyki przemysłowej, które wymagają niezawodnych połączeń elektrycznych.
