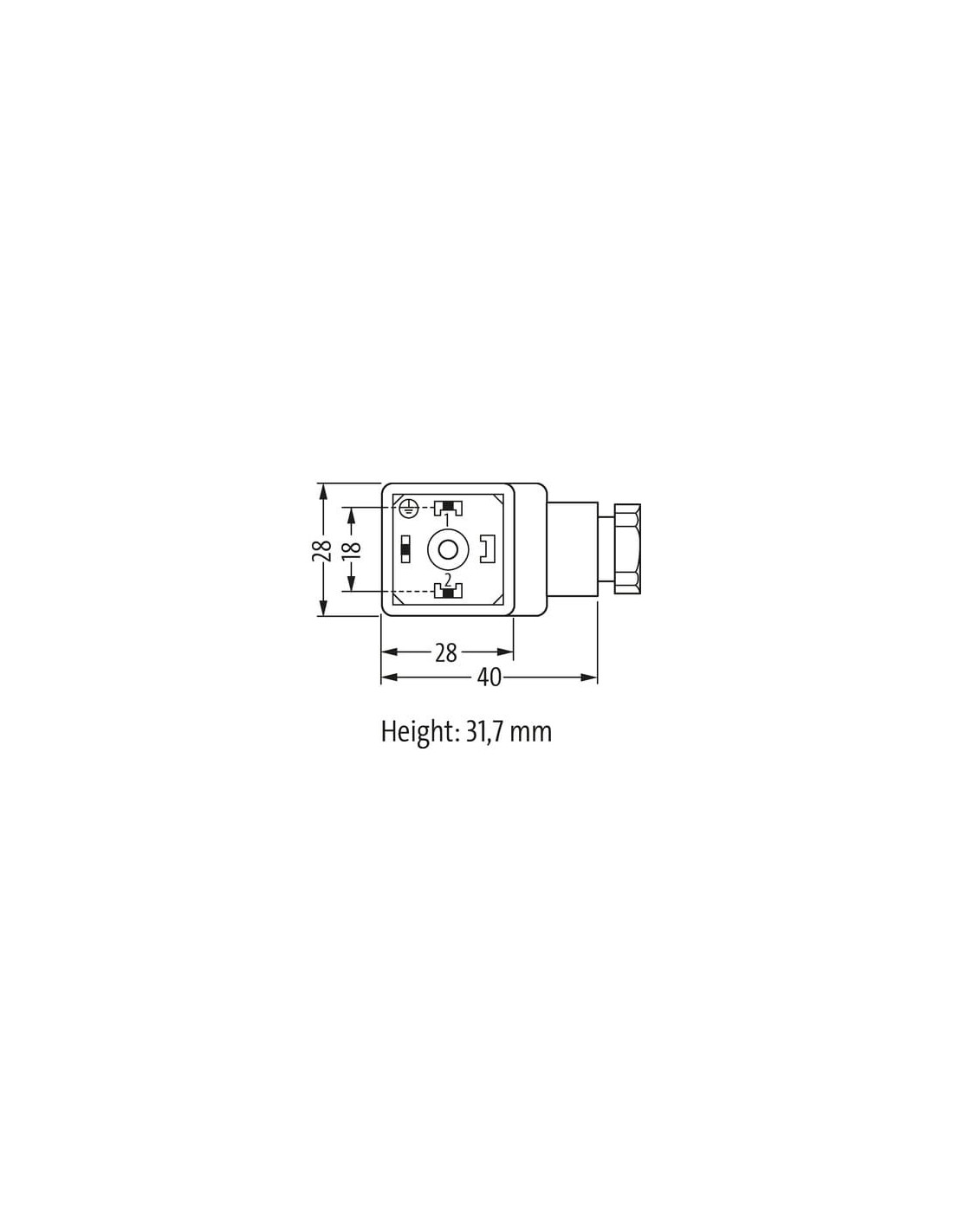

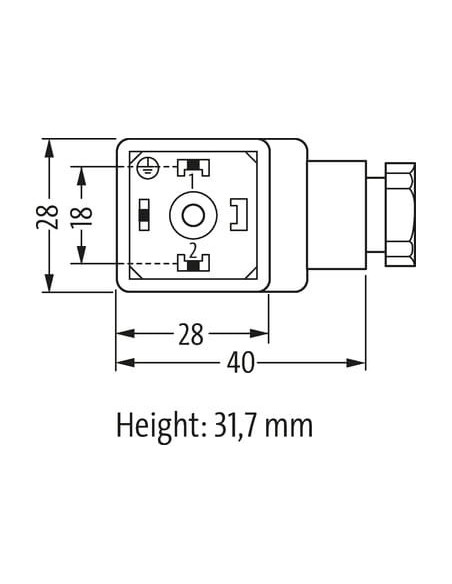

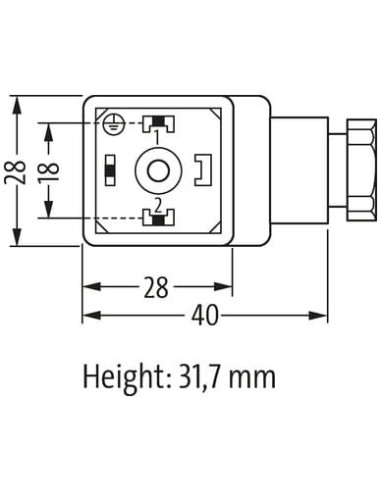

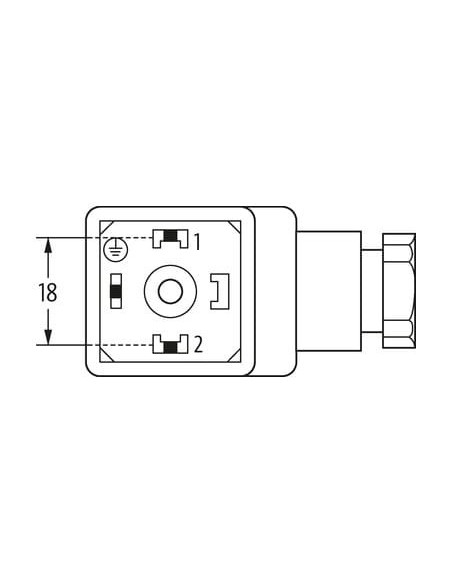

Typ A (18 mm)
250 V AC/DC
bez komponentów
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów

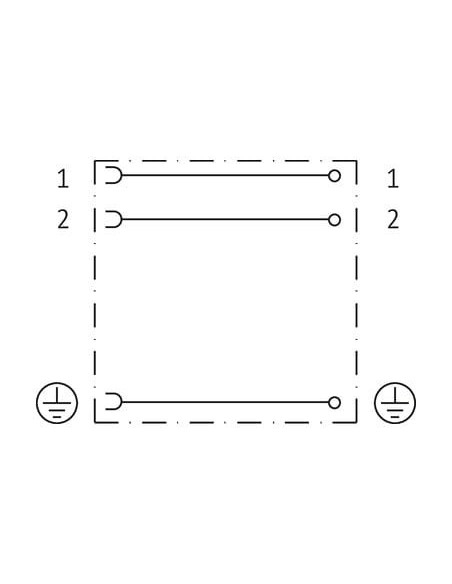

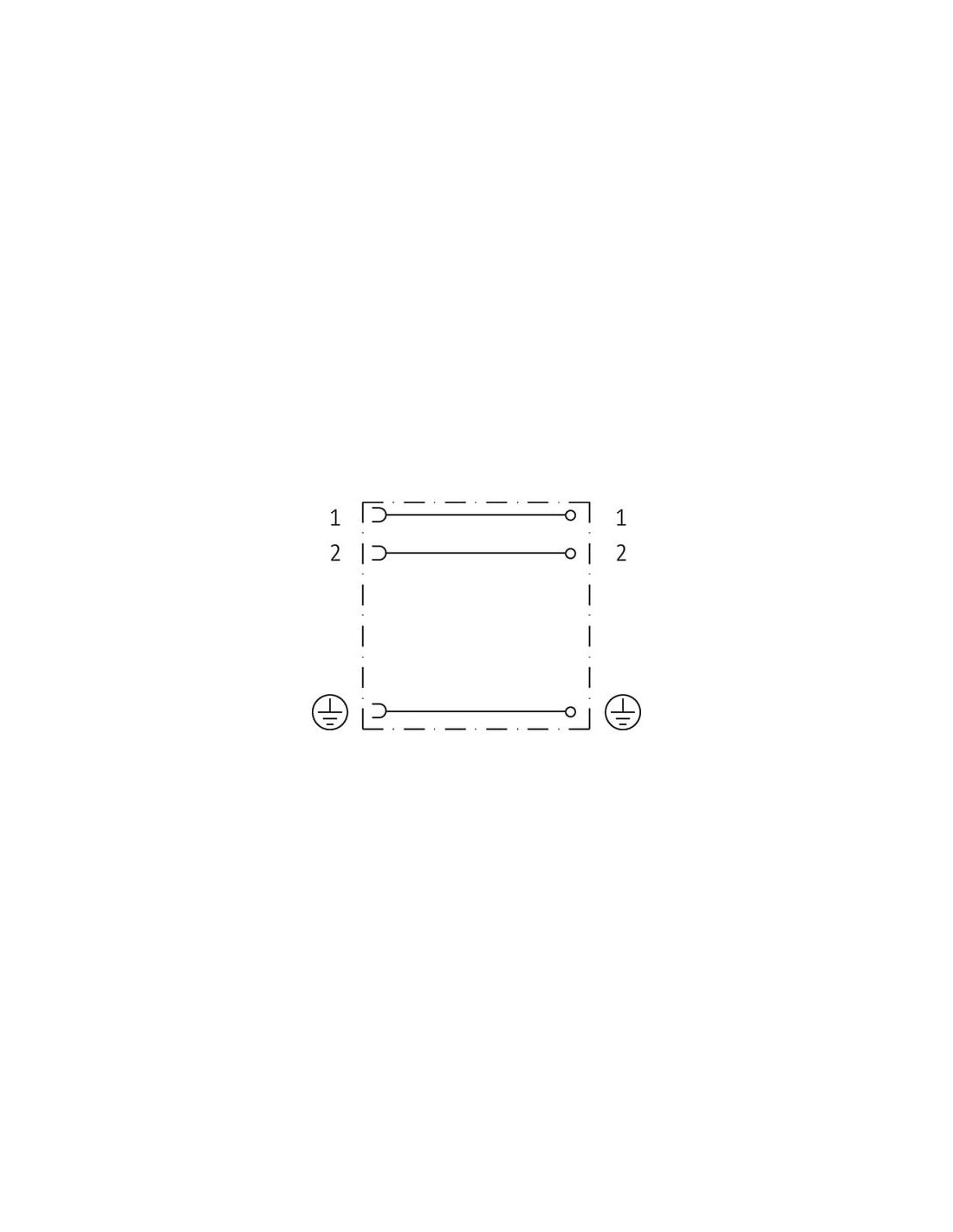

| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

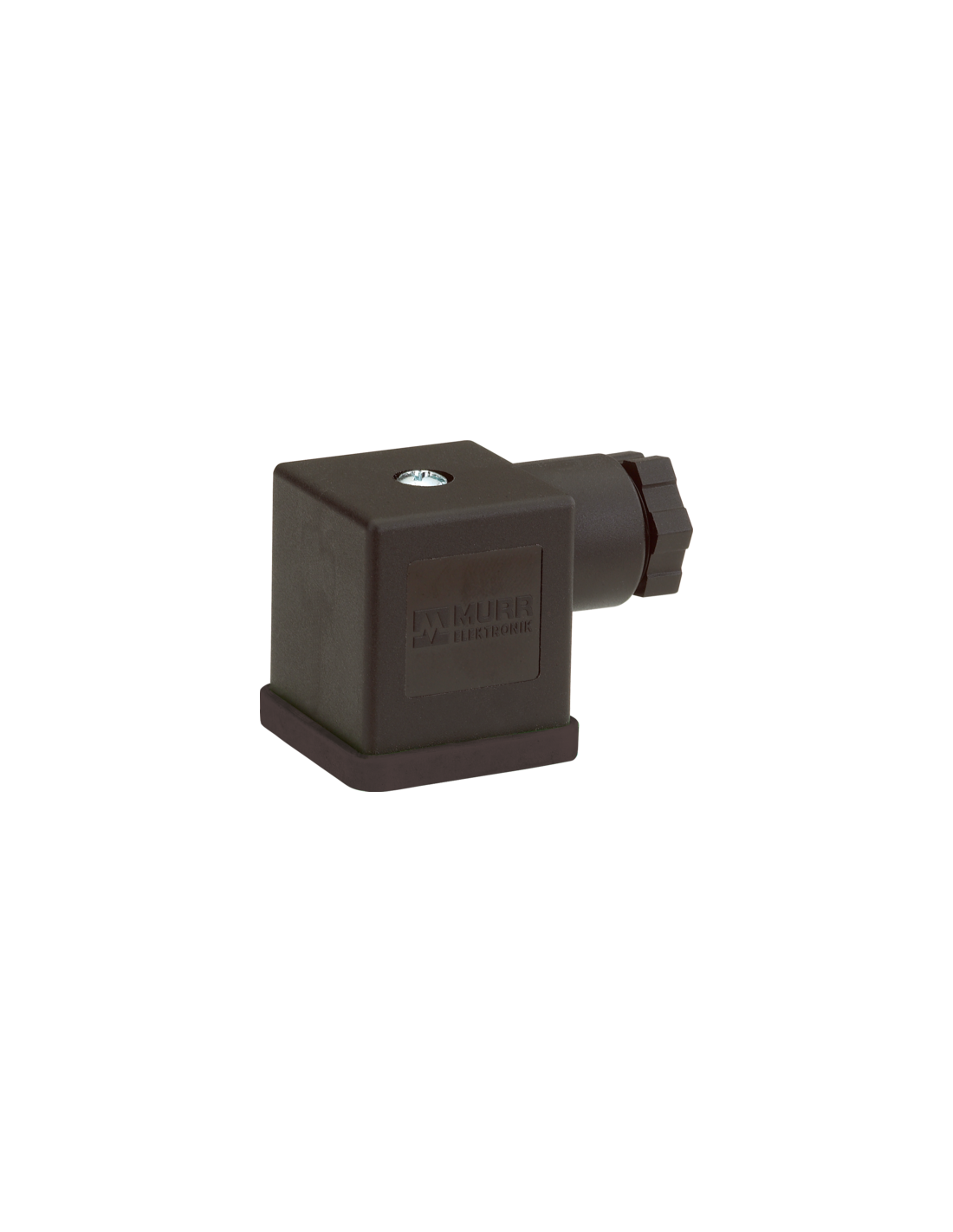

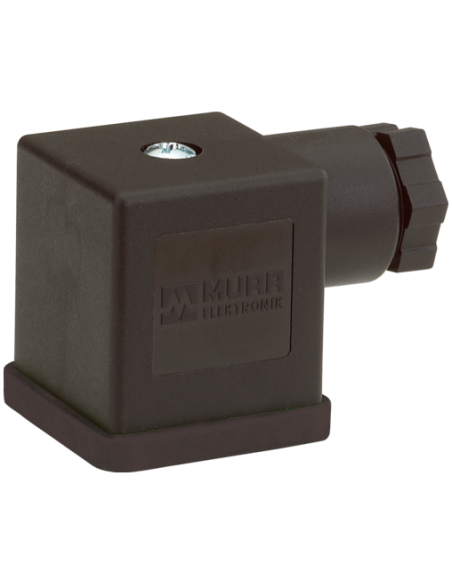

Wtyczka zaworowa SVS Eco typ A 18 mm – niezawodne połączenie dla aplikacji przemysłowych
Wtyczka zaworowa SVS Eco typ A 18 mm z przyłączem skręcanym to wytrzymałe i uniwersalne rozwiązanie przeznaczone do podłączania cewek elektromagnetycznych w zaworach przemysłowych oraz elementach automatyki. Produkt o kodzie 7000-29245-0000000 spełnia wymagania przemysłu dzięki zastosowaniu wysokiej jakości materiałów oraz dobrze przemyślanym parametrom technicznym.
Zastosowanie wtyczki zaworowej typ A 18 mm
Wtyczka zaworowa typ A o rozstawie pinów 18 mm znajduje szerokie zastosowanie w:
- zaworach elektromagnetycznych
- siłownikach pneumatycznych i hydraulicznych
- układach automatyki przemysłowej
- układach sterowania w maszynach i urządzeniach
Popularność tych wtyczek wynika z łatwego montażu, kompaktowych wymiarów oraz wysokiej trwałości, nawet w wymagających warunkach środowiskowych.
Budowa i właściwości techniczne
Obudowa wykonana z tworzywa sztucznego (PA) zapewnia doskonałą odporność chemiczną oraz odporność na oleje, co zwiększa bezpieczeństwo i wydłuża żywotność wtyczki.
Klasa szczelności IP65 gwarantuje ochronę przed pyłem i wodą podczas prawidłowego montażu oraz przykręcenia, co czyni ten produkt odpowiednim do pracy w trudnych warunkach przemysłowych.
Najważniejsze zalety wtyczki zaworowej SVS Eco
- Bezpieczeństwo i niezawodność dzięki wytrzymałej konstrukcji
- Szybki i łatwy montaż – wersja skręcana, gwint M16 x 1,5
- Szeroki zakres temperatury pracy: od -40°C do +90°C
- Uniwersalność zastosowania – kompatybilność z typowymi elektromagnesami zaworowymi
- Ochrona przewodów – możliwość stosowania opasek zabezpieczających przed obciążeniami mechanicznymi

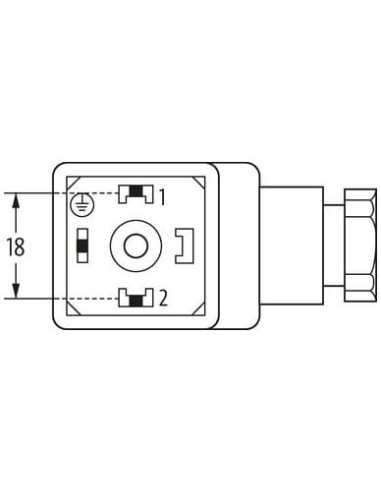

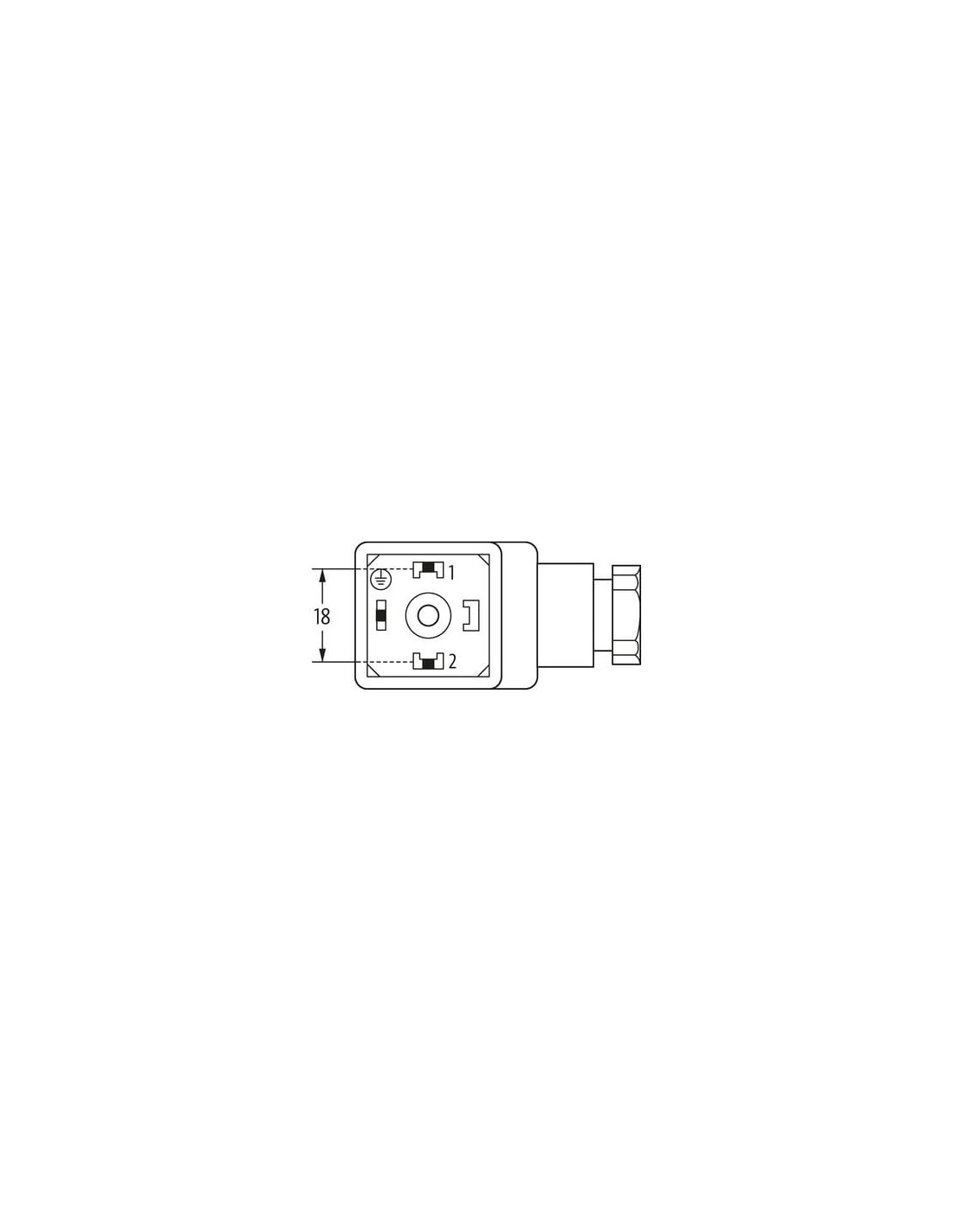

- Kodowanie pinów – standardowy układ 2+PE, ułatwiający prawidłowe podłączenie
Typowe obszary wykorzystania
Wtyczka zaworowa SVS Eco typ A przeznaczona jest do profesjonalnych instalacji w automatyce przemysłowej, branży spożywczej, systemach hydrauliki siłowej, węzłach sterowania oraz aplikacjach wymagających niezawodnych i szczelnych połączeń elektrycznych.
Często wykorzystuje się ją w przemyśle maszynowym, w agregatach sprężarek, liniach technologicznych oraz w systemach zasilania zaworów o krytycznym znaczeniu dla bezpieczeństwa procesu.
Instrukcje montażu i informacje dodatkowe
Prawidłowy montaż wtyczki wymaga dokręcenia śruby mocującej z siłą 0,2 Nm oraz zachowania minimalnych i maksymalnych obszarów zaciskowych (6-8 mm). Należy również przestrzegać minimalnych promieni gięcia przewodów – zbyt silne zgięcie może skutkować utratą szczelności oraz ochrony IP.
W przypadku ekspozycji produktu na agresywne media, zaleca się sprawdzenie odporności materiałów uszczelniających (NBR) oraz obudowy w zależności od zastosowania.
Polecamy także inne produkty z kategorii: Samozłączne »
