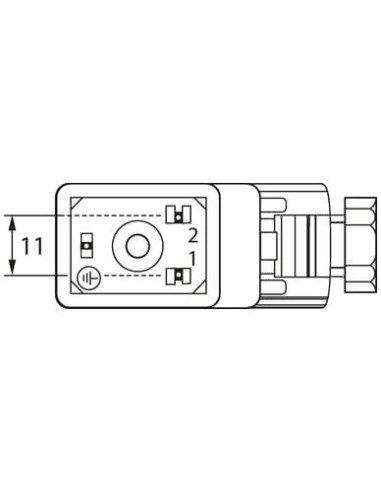

Typ BI (11 mm)
24 V AC ±20% / DC ±25%

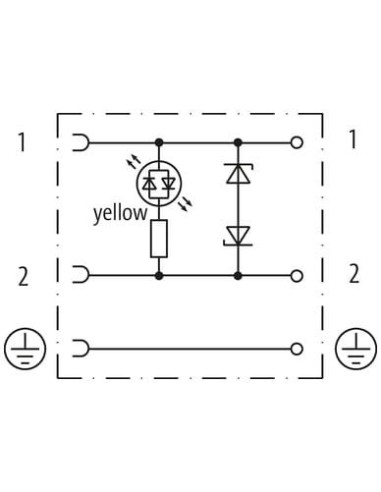

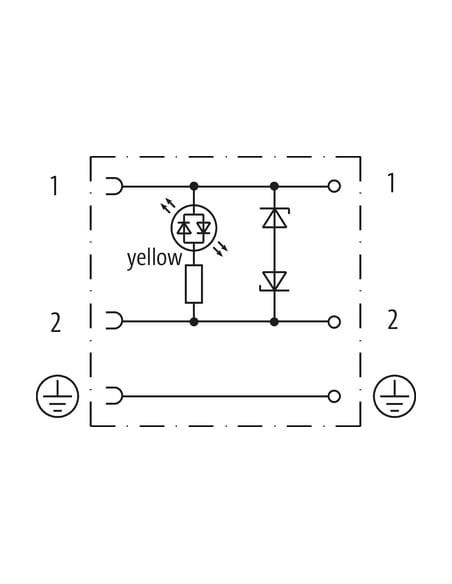

Dioda LED i dioda Z
metryczny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

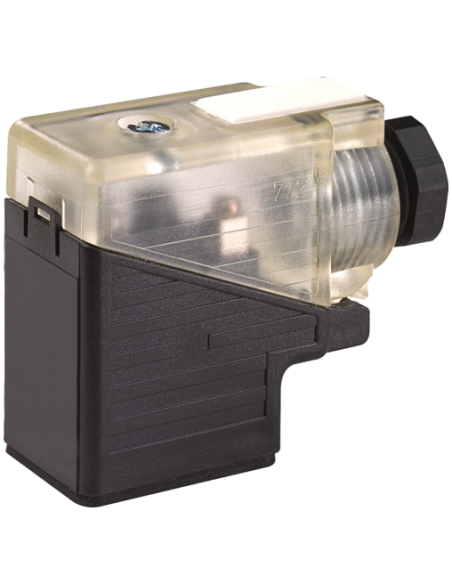

Wtyczka zaworowa typu BI 11mm 7000-29801-0000000 – profesjonalne rozwiązanie dla automatyki
Wtyczka zaworowa typu BI 11mm o kodzie produktu 7000-29801-0000000 to element elektryczny stworzony z myślą o wymagających aplikacjach przemysłowych. Służy do niezawodnego połączenia układów sterowania z elektrozaworami oraz innymi urządzeniami wykonawczymi. Dzięki swojej konstrukcji znajduje szerokie zastosowanie w branży automatyki, przemyśle maszynowym, przetwórstwie oraz instalacjach wykorzystujących pneumatykę i hydraulikę.
Najważniejsze cechy techniczne wtyczki zaworowej BI 11mm
- Zasilanie uniwersalne – obsługuje napięcia 24 V AC ±20% oraz DC ±25%, co pozwala na szeroki zakres zastosowań.
- Wysoki stopień ochrony IP65 gwarantuje odporność na pył i strumienie wody podczas pracy w trudnych warunkach przemysłowych.
- Obudowa z tworzywa sztucznego – materiał wysokiej jakości zapewnia wytrzymałość mechaniczną oraz odporność chemiczną i na oleje.
- Sygnalizacja LED – wbudowana dioda LED umożliwia wygodną i szybką kontrolę poprawności działania układu.
- Ochrona przed przepięciami – zastosowanie diody Zenera oraz zabezpieczenie przed zakłóceniami pochodzącymi z sieci przemysłowej.
- Kompaktowe wymiary – profil wtyku 11 mm oraz oszczędność miejsca w rozdzielniach i szafach sterowniczych.
- Układ pinów: 2 + PE – pewne i bezpieczne połączenie elektryczne z dodatkowym przewodem ochronnym.
Zastosowania wtyczki BI 11mm 7000-29801-0000000 w przemyśle
Wtyczka zaworowa typu BI 11mm jest idealnym rozwiązaniem do połączeń w systemach hydraulicznych i pneumatycznych, automatyce przemysłowej, instalacjach sterowania maszynami oraz w urządzeniach wymagających szybkiego i pewnego podłączenia sygnałów sterujących do cewki zaworu.
- Sterowanie zaworami elektromagnetycznymi w maszynach oraz systemach przemysłowych
- Połączenia w rozdzielniach automatyki i skrzynkach sterowniczych
- Współpraca z czujnikami oraz innymi podzespołami automatyki wymagającymi separacji i sygnalizacji napięciowej
- Bezpieczne i błyskawiczne podłączanie cewki zaworu dzięki czytelnemu układowi pinów oraz mocowaniu śrubowemu
Zalety użytkowania wtyczki zaworowej typu BI 11mm
Stosowanie wtyczki BI 11mm zapewnia szybki montaż, trwałe połączenie oraz zabezpieczenie przed niekorzystnymi warunkami środowiskowymi i mechanicznymi. Wysoka odporność na czynniki chemiczne umożliwia eksploatację także w miejscach o dużej wilgotności oraz narażonych na kontakt z olejami i smarami przemysłowymi.
Wtyczka BI 11mm 7000-29801-0000000 to niezawodny wybór dla wszystkich, którzy wymagają efektywnego i trwałego rozwiązania w systemach automatyki, ceniąc sobie bezpieczeństwo, odporność oraz łatwość montażu.
