Typ C (8 mm)
110 V AC/DC ±10%
LED i VDR
metryczny
Samozłączne (zaciski śrubowe)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 110 V |
| Napięcie robocze AC min. | 99 V |
| Napięcie robocze AC maks. | 121 V |
| Napięcie robocze DC | 110 V |
| Napięcie robocze DC min. | 99 V |
| Napięcie robocze DC maks. | 121 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M12 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | przezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M2.5 |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka zaworowa SVS Eco Typ C 8mm 7000-30115-0000000 – niezawodne połączenie zaworu z instalacją
Wtyczka zaworowa SVS Eco Typ C 8mm (kod produktu: 7000-30115-0000000) to solidne i nowoczesne rozwiązanie do podłączania cewek elektromagnesów zaworów stosowanych w automatyce przemysłowej. Standard Typ C sprawia, że jest to komponent kompatybilny z większością popularnych zaworów hydraulicznych i pneumatycznych, co gwarantuje uniwersalność i pewność działania układu. Przeznaczona jest do pracy w trudnych warunkach, także tam, gdzie występują drgania, wilgoć czy narażenie na kontakt z olejami.
Najważniejsze zalety wtyczki zaworowej Typu C
- Wytrzymała konstrukcja: Obudowa wykonana z tworzywa PA (poliamid), odporna na działanie czynników chemicznych, olejów oraz uszkodzenia mechaniczne.
- Bezpieczna praca: Wysoki stopień ochrony IP65 zapewnia odporność na pył i wodę, co umożliwia zastosowanie w wymagających środowiskach przemysłowych.

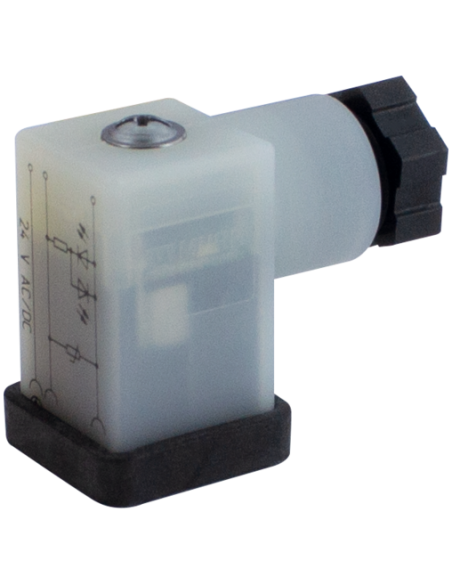

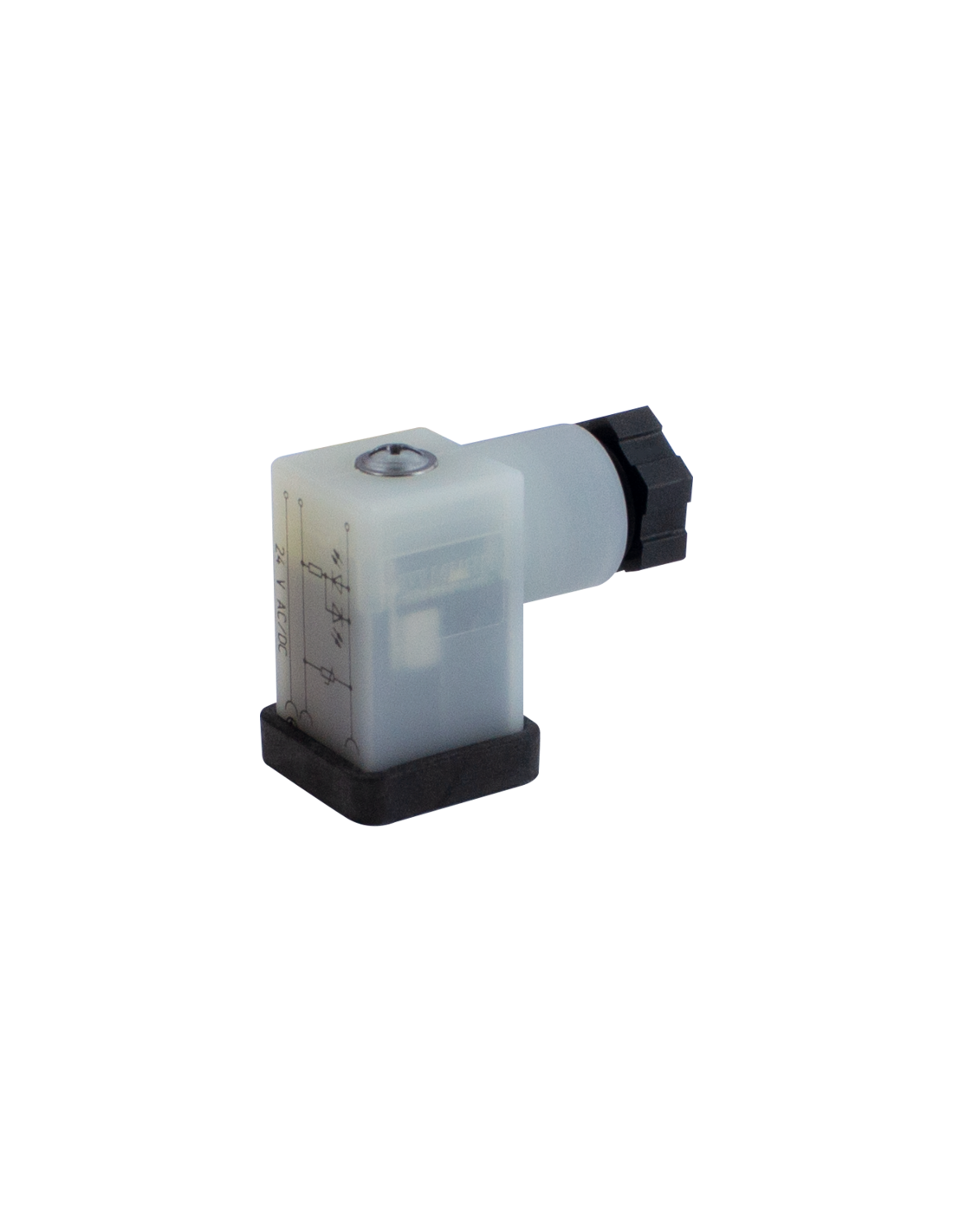

- Przezroczysta obudowa: Umożliwia szybkie zidentyfikowanie podłączenia oraz kontrolę stanu działania wewnętrznej diody LED.
- Wskaźnik LED: Wbudowana żółta dioda LED sygnalizuje obecność napięcia, co pozwala na szybką diagnostykę stanu systemu.

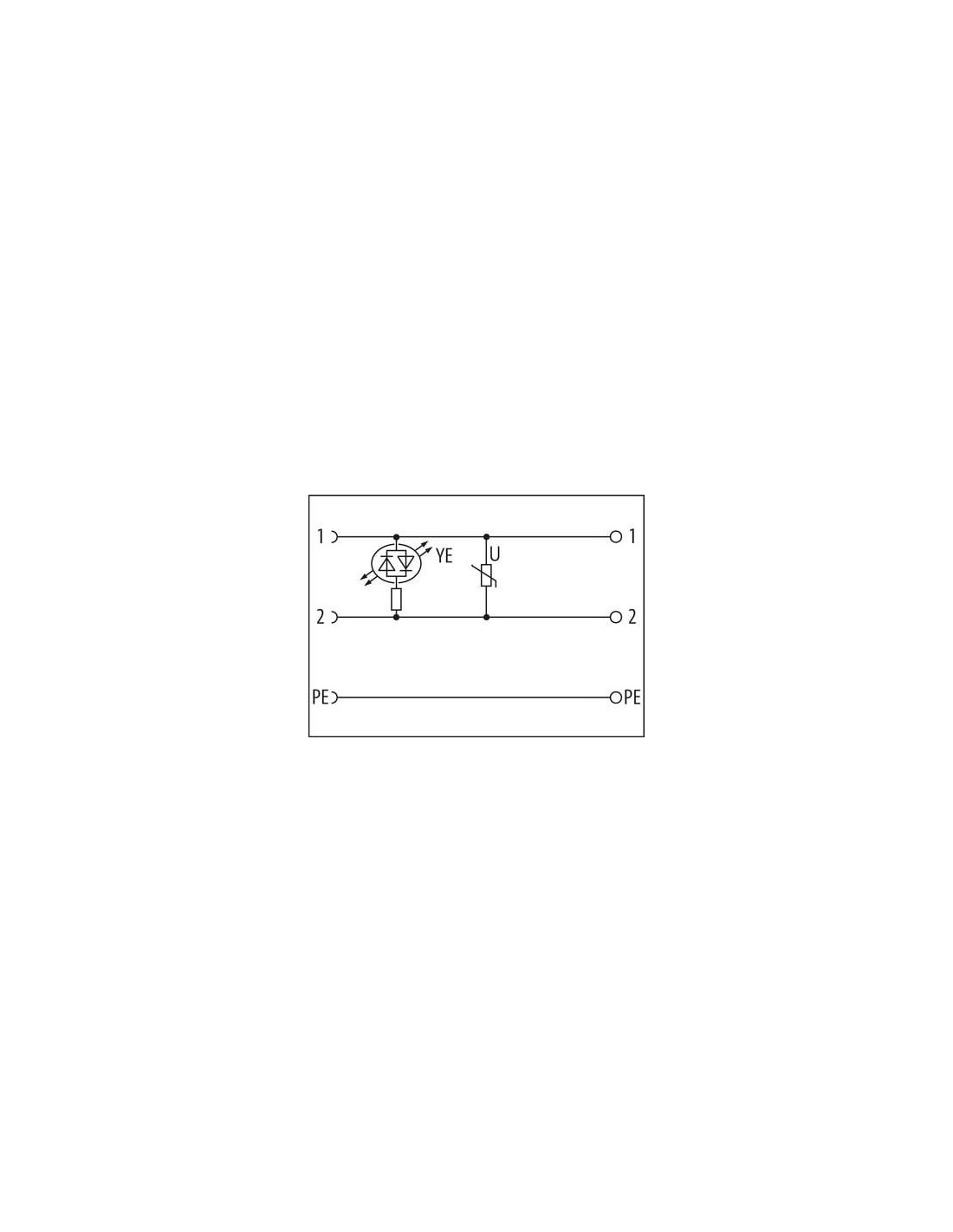

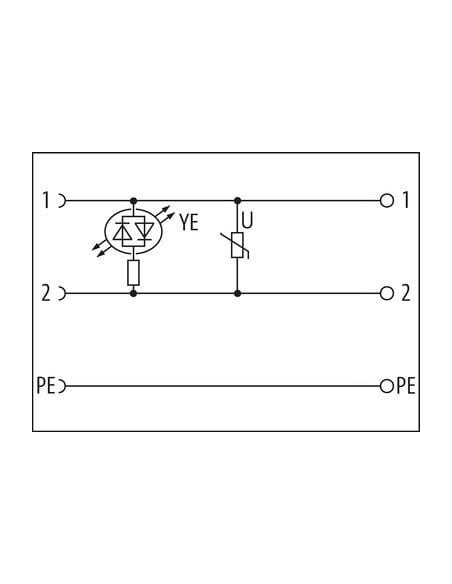

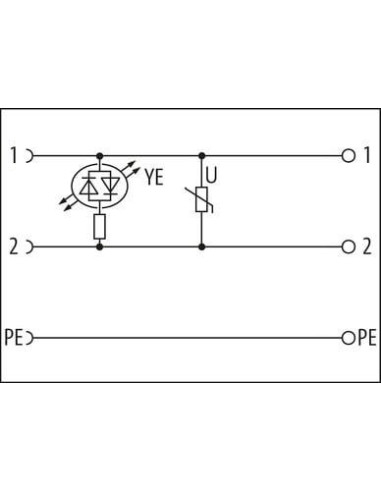

- Wbudowany varystor (VDR): Chroni cewkę zaworu przed przepięciami, co wydłuża żywotność komponentów układu.
- Łatwa instalacja: Samozłączone zaciski śrubowe z dokładną instrukcją montażu zapewniają szybkie i pewne połączenie elektryczne.
- Szeroki zakres napięcia zasilania: Od 99 V do 121 V AC/DC, z dopuszczalnym prądem na styk do 1,5 A.
Zastosowanie wtyczki zaworowej SVS Eco Typ C 8mm
Wtyczka zaworowa Typu C 8mm znajduje zastosowanie wszędzie tam, gdzie niezbędne jest niezawodne podłączenie cewek elektromagnesów, szczególnie w:
- Instalacjach hydraulicznych i pneumatycznych
- Maszynach produkcyjnych oraz liniach automatyki przemysłowej
- Systemach sterowania fluidami
- Instalacjach wymagających częstych przeglądów i konserwacji
- Środowiskach narażonych na kontakt z olejami oraz substancjami chemicznymi
Dzięki uniwersalnej konstrukcji oraz wysokiej odporności mechanicznej i chemicznej, produkt ten jest stosowany zarówno w nowych instalacjach, jak i w modernizacjach systemów automatyki przemysłowej.
Budowa i podłączenie – szczegółowe informacje techniczne

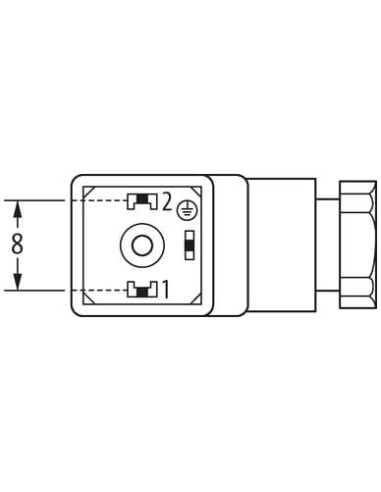

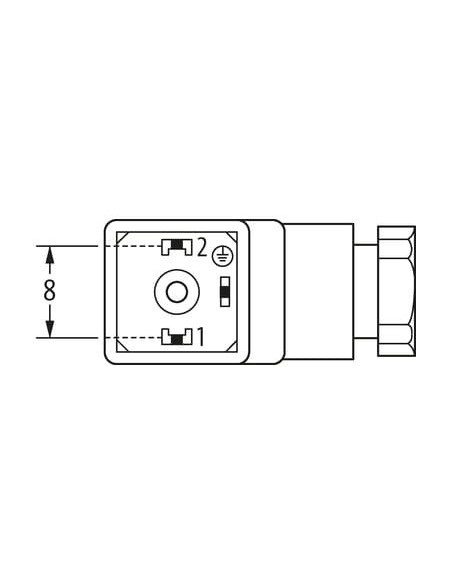

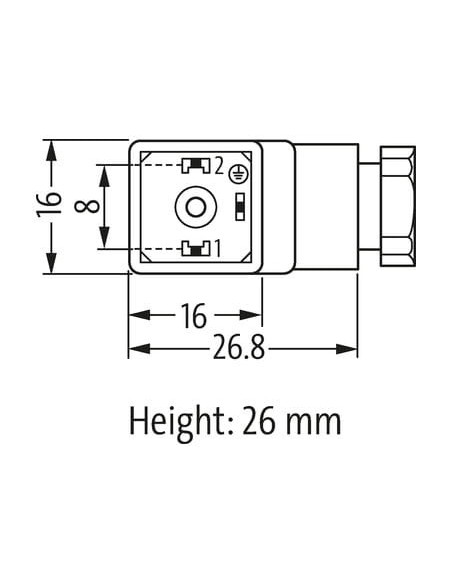

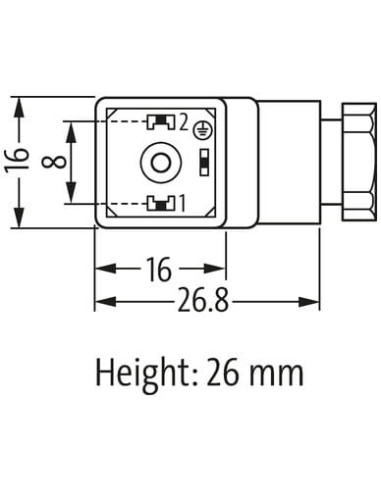

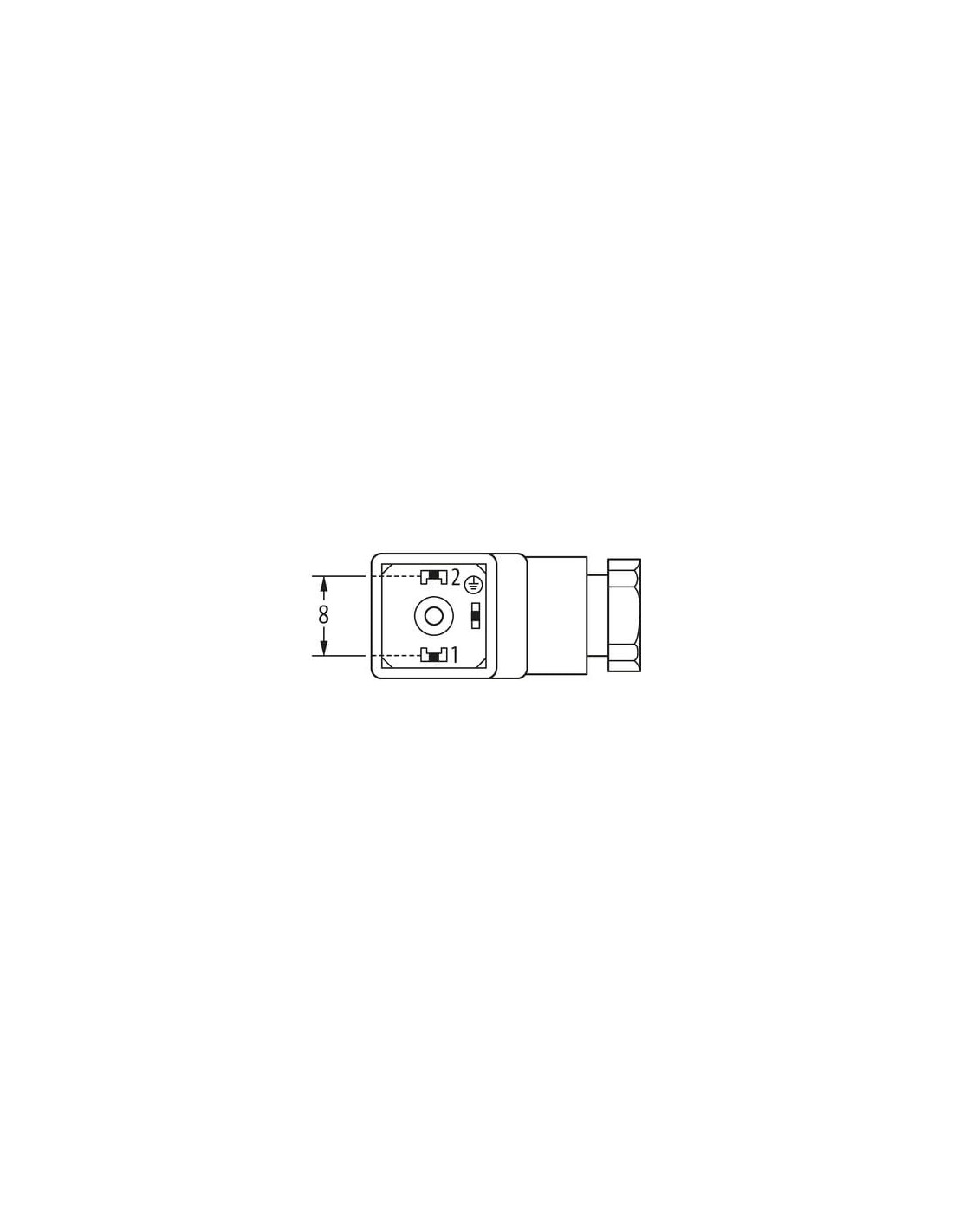

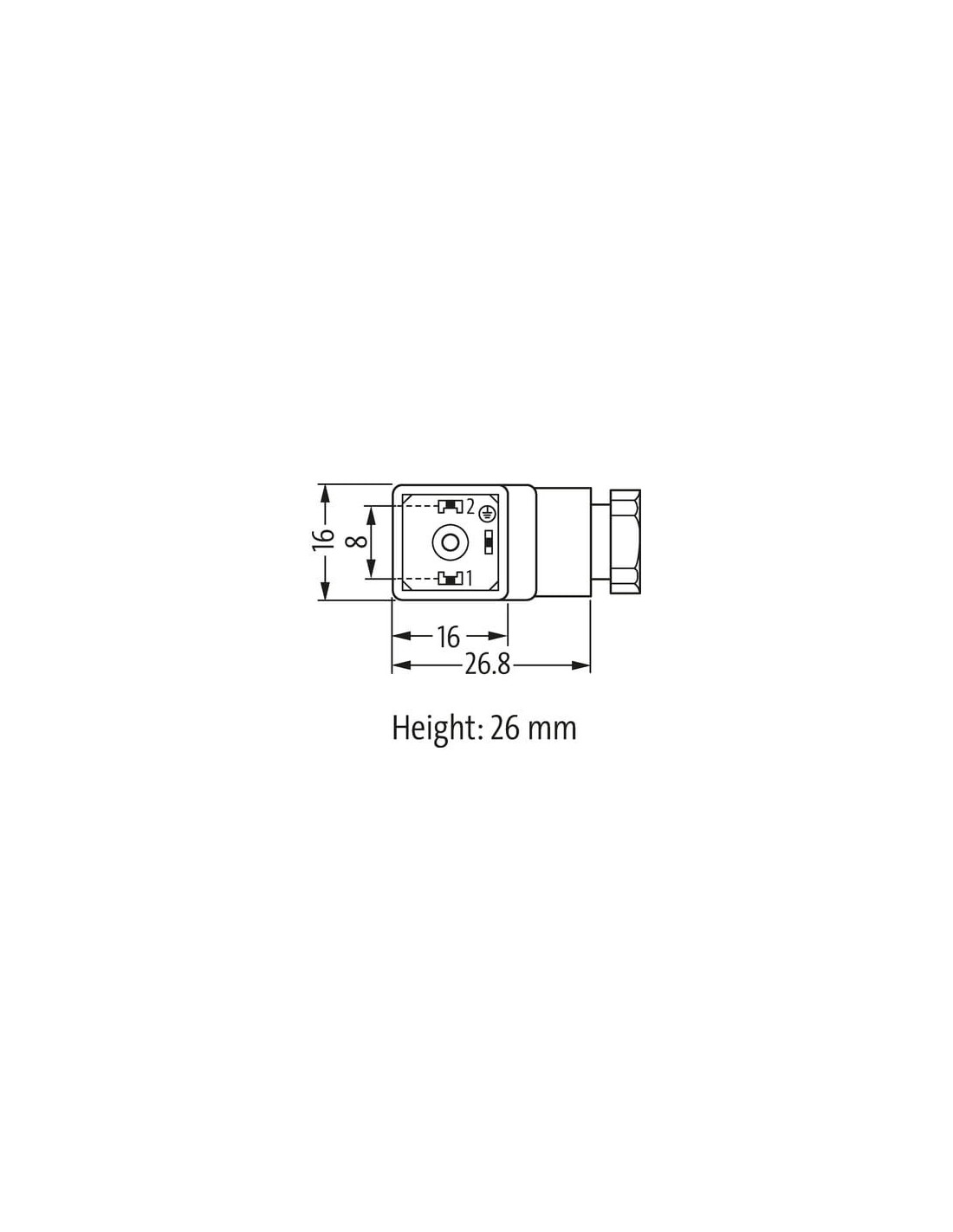

Wtyczka zaworowa SVS Eco Typu C wyposażona jest w standardowe styki 2 + PE, a dzięki zaciskom śrubowym umożliwia podłączenie przewodów o przekroju do 0,5 mm². Precyzyjny montaż gwarantowany jest przez odpowiednie momenty dokręcania (0,2–0,4 Nm), a szczelność połączenia zapewnia uszczelka z materiału NBR. Odpowiednie wymiary – 16 x 16 mm (rozstaw pinów 8 mm) i wysokość 26 mm – pozwalają na łatwą instalację nawet w kompaktowych rozdzielniach.
Wskazówki eksploatacyjne i bezpieczeństwo użytkowania
Aby spełnić klasę szczelności IP65, zaleca się poprawne dokręcenie oraz ochronę kabla przed obciążeniami mechanicznymi, np. za pomocą opasek zaciskowych. Należy także unikać przekraczania dopuszczalnych promieni gięcia kabla, aby nie narazić połączenia na uszkodzenia.
Dzięki nowoczesnej konstrukcji, wtyczka zaworowa 7000-30115-0000000 zapewnia długotrwałą i bezawaryjną pracę w wymagających aplikacjach, eliminując typowe problemy związane z przepięciami, nieszczelnością czy niepewnym połączeniem elektrycznym.
