Dostępny
Typ CI (9.4 mm)
max. 250 V AC/DC
bez komponentów
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 6 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M12 x 1.5 |

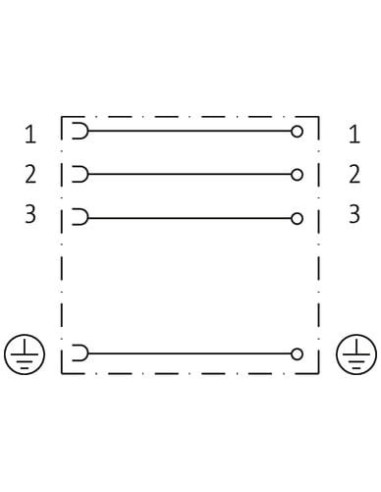

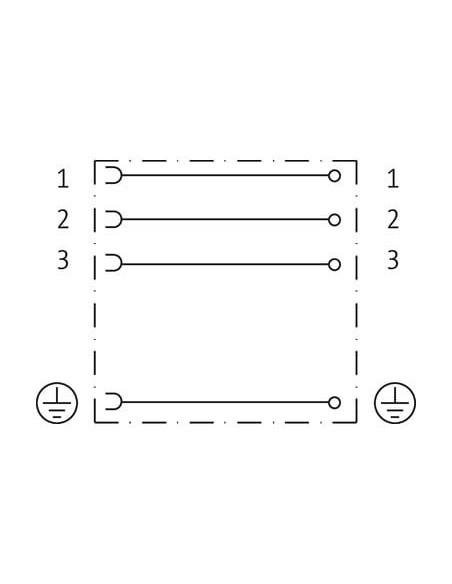

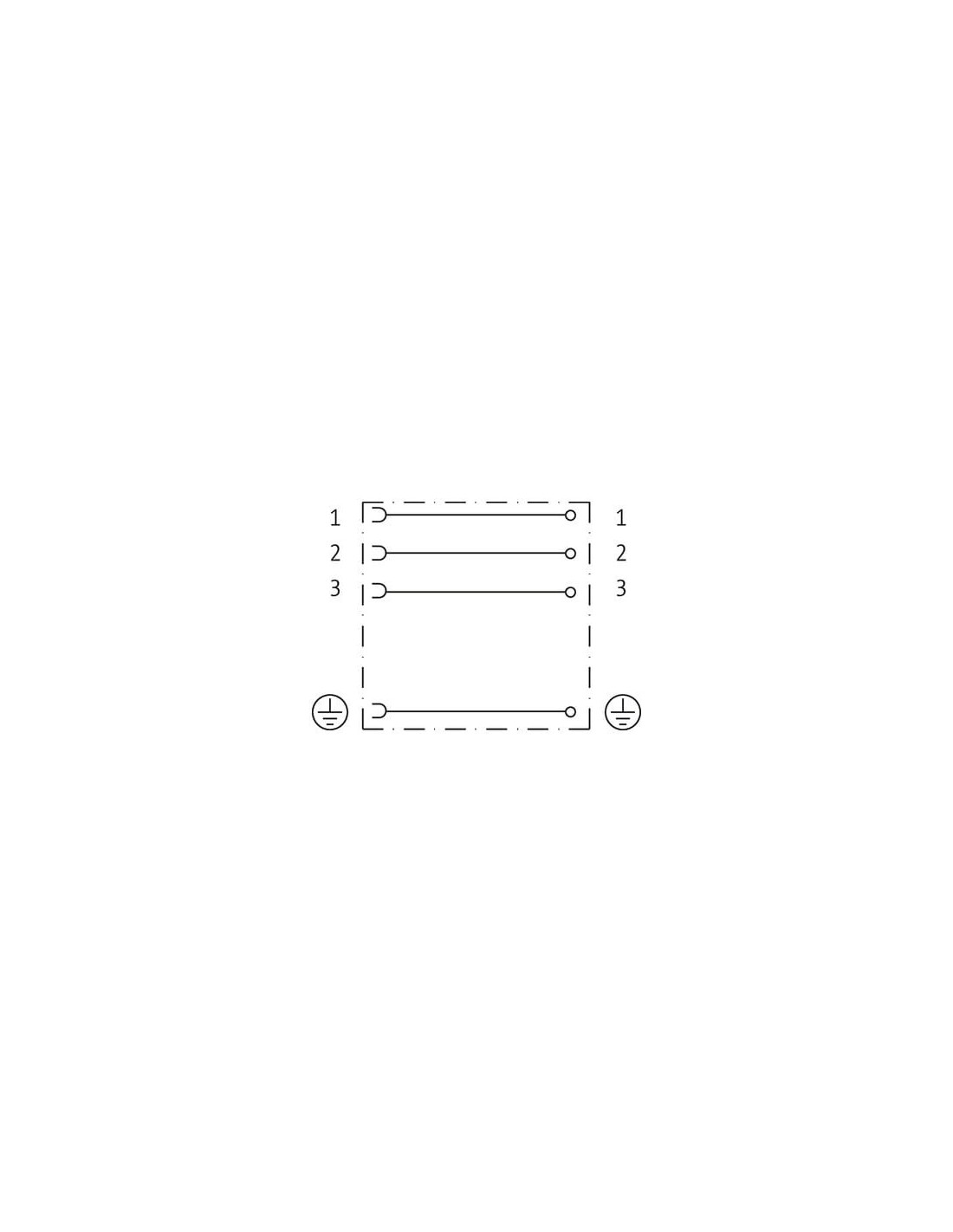

Instalowanie | Układ pinów
| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | NBR |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

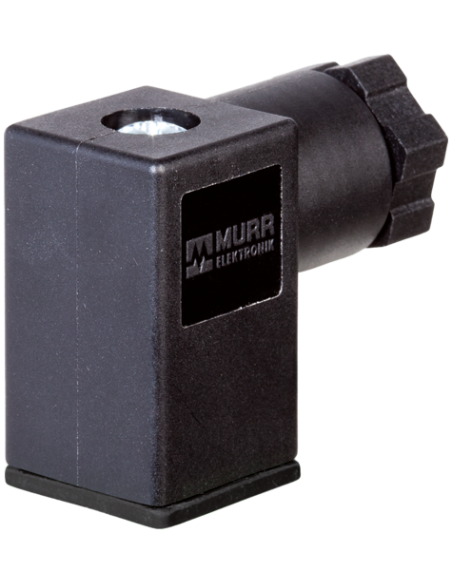

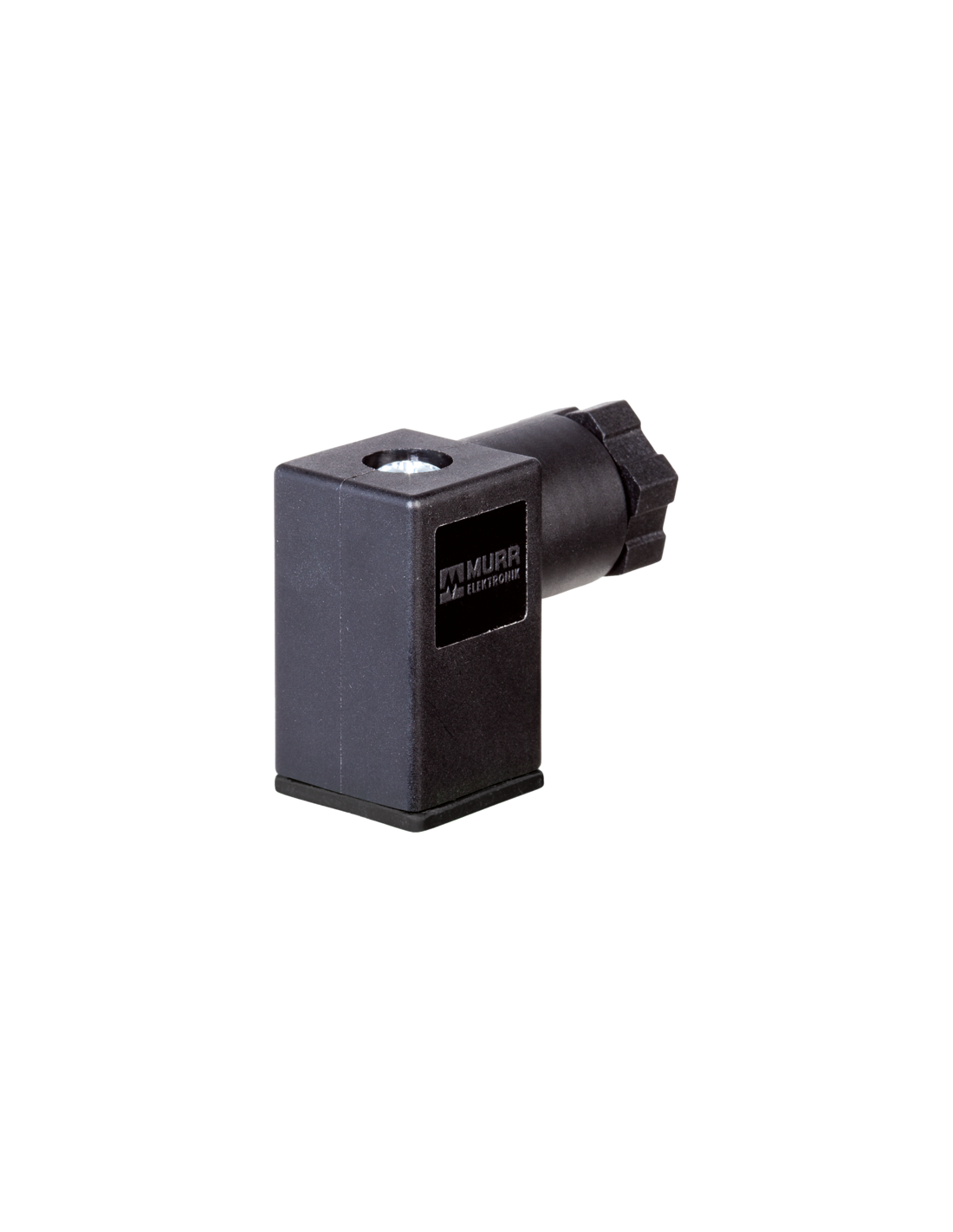

Wtyczka zaworowa SVS Eco typ CI 9,4 mm – Złącze do elektrozaworów i automatyki
Wtyczka zaworowa SVS Eco typ CI 9,4 mm (kod produktu: 7000-30245-0000000) to niezawodne i uniwersalne rozwiązanie dla branży automatyki przemysłowej, służące do podłączania cewek elektrozaworów oraz urządzeń wymagających bezpiecznego połączenia elektrycznego. Dzięki swoim parametrom technicznym oraz kompaktowej budowie złącze sprawdza się w zastosowaniach z ograniczoną przestrzenią montażową.
Charakterystyka i zalety wtyczki zaworowej SVS Eco typ CI 9,4 mm
- Standaryzowany rozmiar (9,4 mm typ CI) – kompatybilność z wieloma typami elektrozaworów dostępnych na rynku.
- Odporność na czynniki chemiczne – obudowa wykonana z tworzywa sztucznego zapewnia wysoką odporność na wpływ olejów, smarów i środków chemicznych.
- Bezpieczeństwo i niezawodność – stopień ochrony IP65 gwarantuje skuteczną ochronę przed pyłem i wodą, nawet w trudnych warunkach przemysłowych.
- Uniwersalność montażu – możliwość montażu poprzez włożenie i przykręcenie (gwint M12 x 1,5) ułatwia instalację i serwis.
- Zabezpieczenie połączenia elektrycznego – układ styków: 3 + PE umożliwia bezpieczne podłączenie trzech przewodów oraz przewodu ochronnego.
- Zakres napięć roboczych do 250 V AC/DC oraz maksymalny prąd do 6 A zapewniają uniwersalność zastosowań.
- Wytrzymałość temperaturowa od -40°C do 90°C pozwala na pracę w szerokim zakresie warunków środowiskowych.
Zastosowania i możliwe wykorzystanie wtyczki zaworowej typ CI 9,4 mm
Wtyczka zaworowa SVS Eco znajduje zastosowanie w wielu branżach, w tym w instalacjach pneumatycznych, hydraulicznych oraz układach automatyki i sterowania przemysłowego. Jest stosowana do podłączania cewek elektrozaworów w systemach maszyn przemysłowych, urządzeniach transportowych czy liniach produkcyjnych, gdzie istotne jest szybkie, pewne oraz odporne na warunki zewnętrzne połączenie.
- Automatyka przemysłowa
- Maszyny produkcyjne i pakujące
- Systemy sterowania cewkami zaworów
- Układy hydrauliczne i pneumatyczne
- Instalacje wymagające wysokiego stopnia ochrony IP65

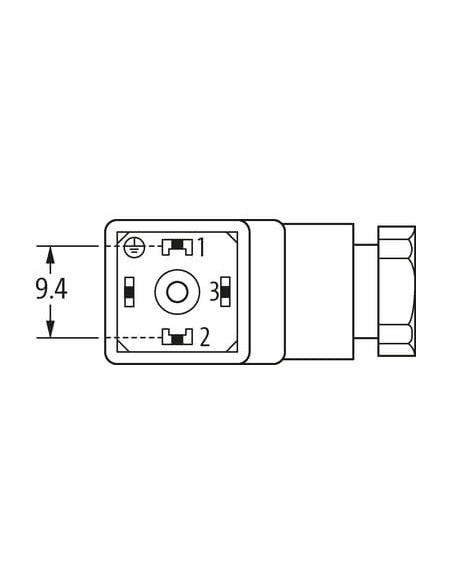

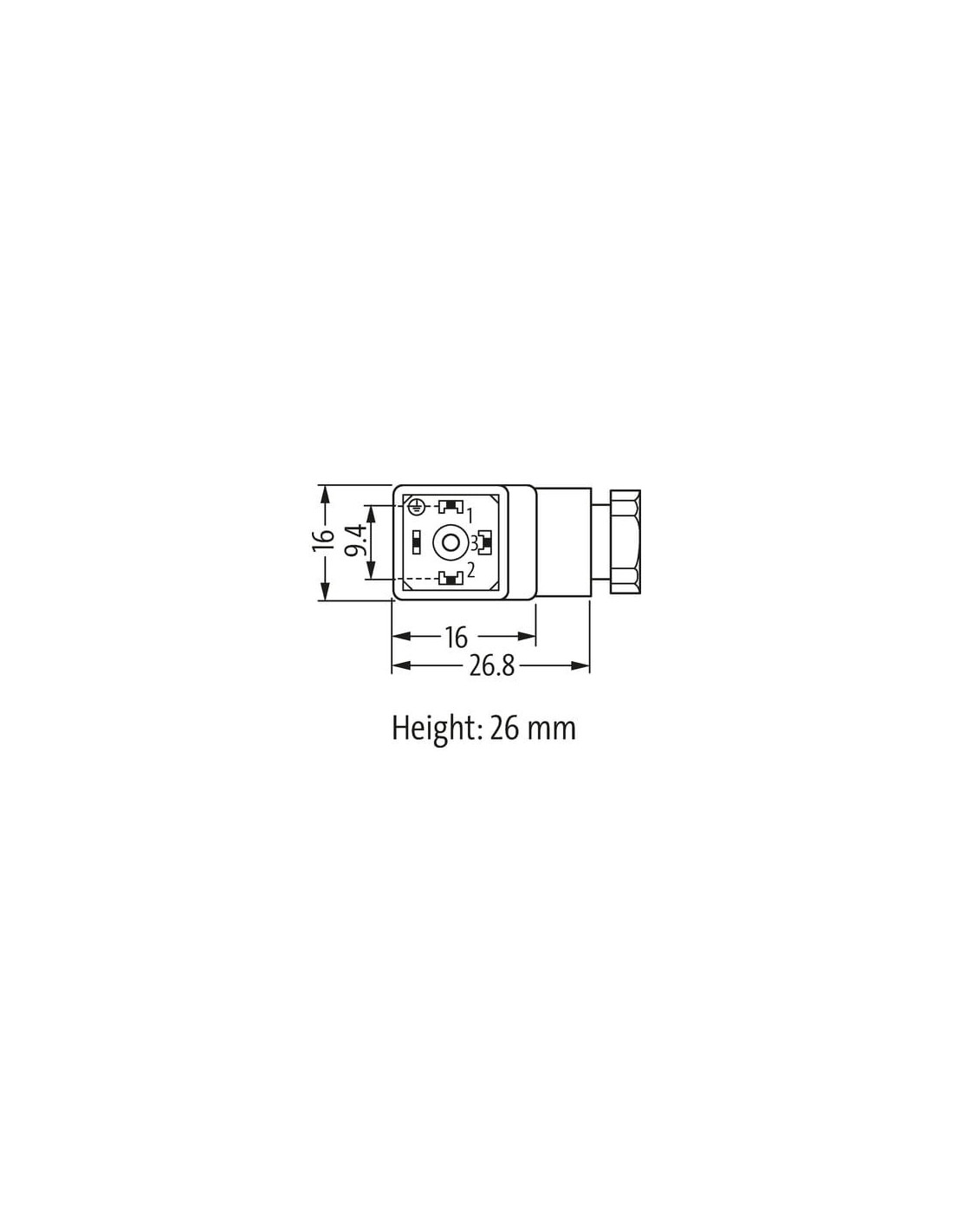

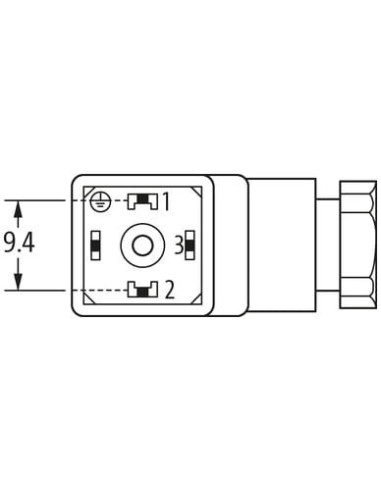

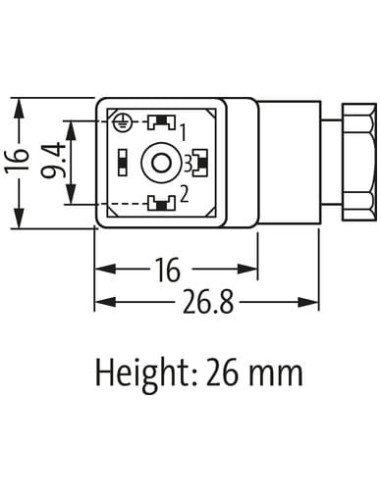

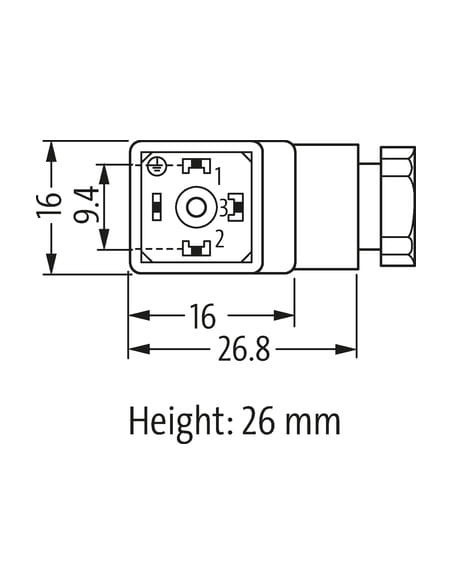

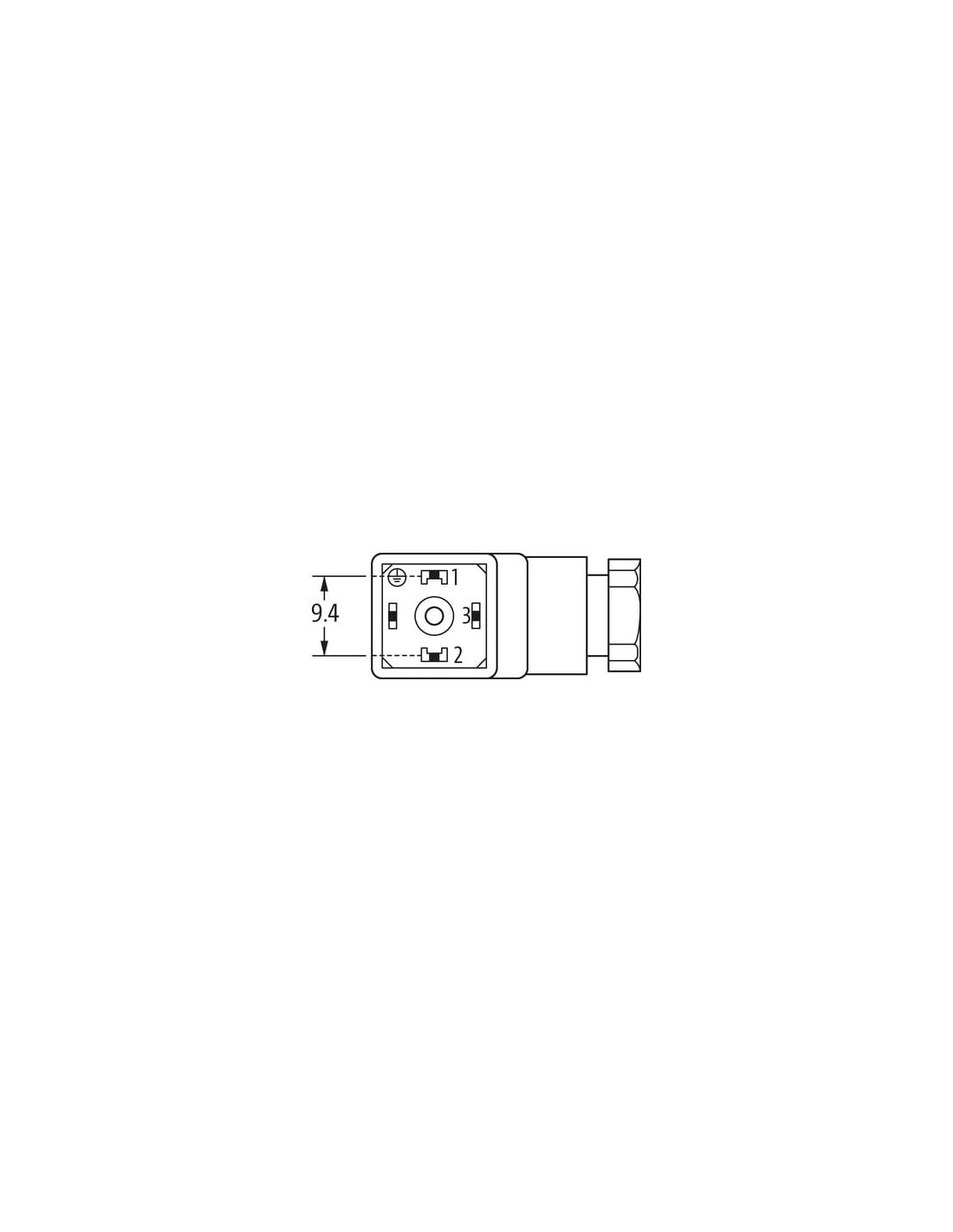

Budowa i przemyślana konstrukcja – rysunki techniczne
Wytrzymała konstrukcja wtyczki oraz przemyślany układ styków zapewniają łatwość podłączenia przewodów oraz wytrzymałość mechaniczną. Dostępne rysunki techniczne oraz schematy umożliwiają szybkie wdrożenie w projekcie. Maksymalny przekrój przewodu wynosi do 0,5 mm², a wysokie momenty dokręceniowe zapewniają pewność montażu.
Wytyczne montażowe – bezpieczeństwo użytkowania
- Ochrona przed obciążeniem mechanicznym dzięki odpowiedniemu zamocowaniu (np. opaski kablowe).
- Zachowanie właściwych promieni gięcia przewodów dla zapewnienia szczelności IP65.
- Uszczelka z NBR zabezpiecza połączenie przed wilgocią oraz zanieczyszczeniami.
Wtyczka zaworowa SVS Eco typ CI 9,4 mm to gwarancja pewności, uniwersalności i wysokiej trwałości dla każdego systemu automatyki oraz pneumatyki przemysłowej.
