Typ B (10 mm)
230 V AC/DC ±15%
LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 230 V |
| Napięcie robocze AC min. | 195,5 V |
| Napięcie robocze AC maks. | 264,5 V |
| Napięcie robocze DC | 230 V |
| Napięcie robocze DC min. | 195,5 V |
| Napięcie robocze DC maks. | 264,5 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |

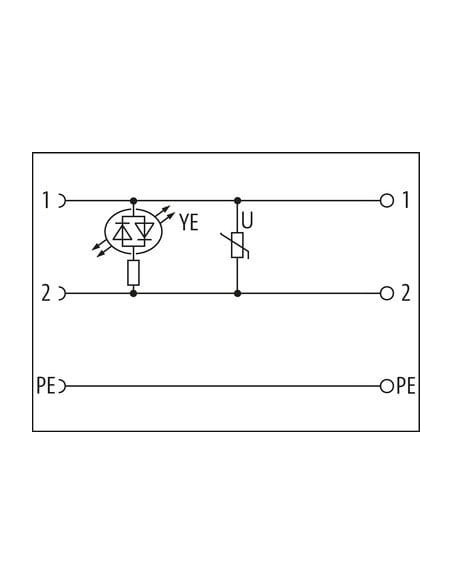

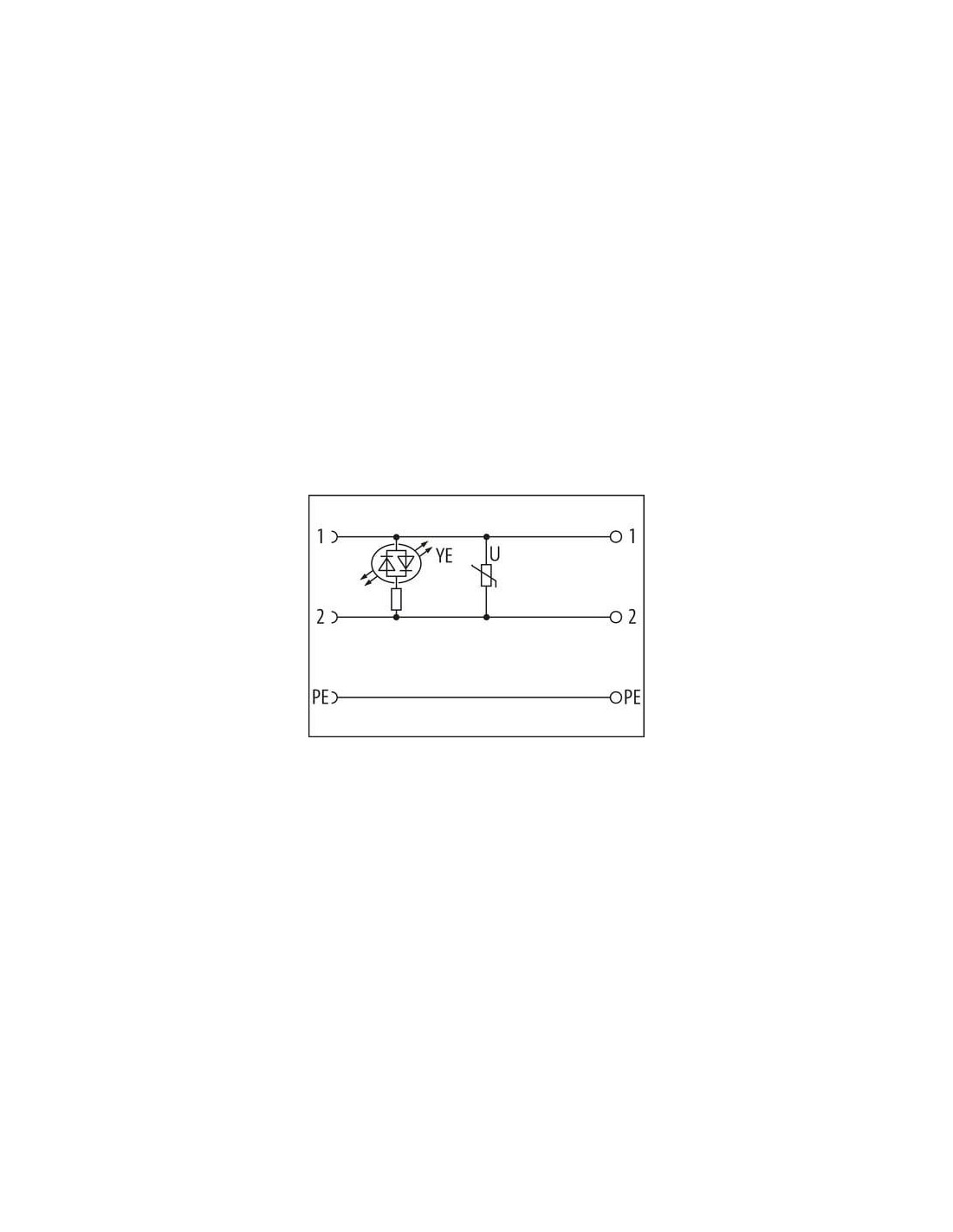

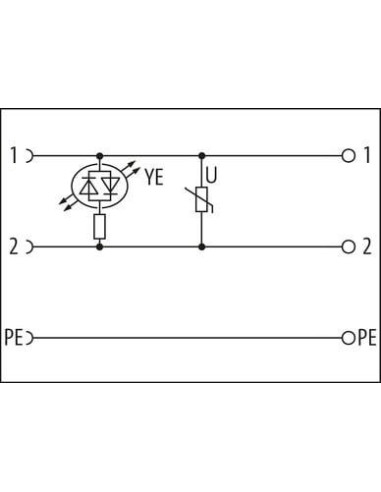

| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

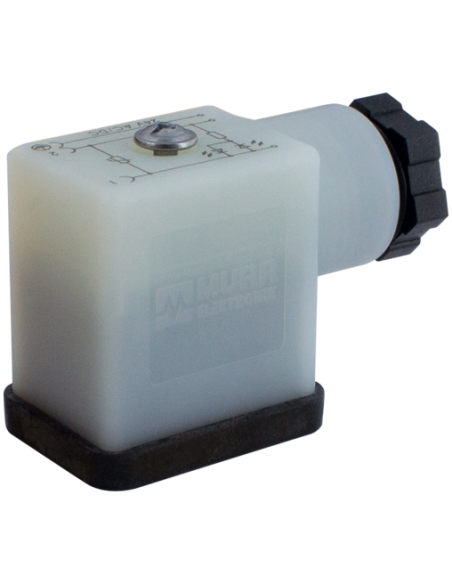

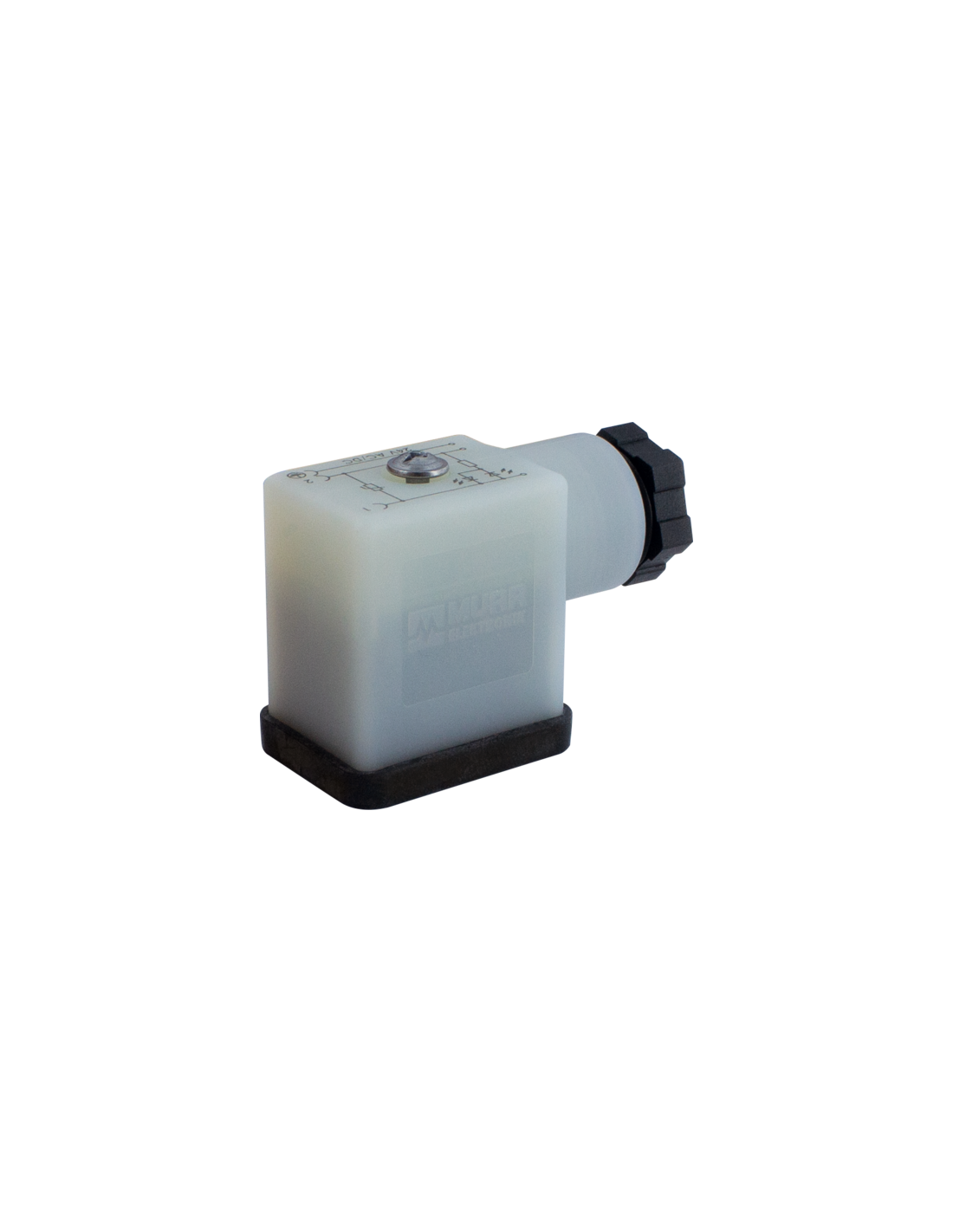

Wtyczka zaworowa SVS Eco typ B 10 mm z LED i VDR – 230 V AC/DC
Wtyczka zaworowa SVS Eco typ B 10 mm (kod: 7000-29685-0000000) to niezawodne rozwiązanie do podłączania elementów automatyki przemysłowej, takich jak zawory elektromagnetyczne czy czujniki. Dzięki zintegrowanej diodzie LED oraz warystorowi (VDR) wtyczka zapewnia wygodną sygnalizację stanu pracy oraz zwiększoną ochronę układów elektrycznych przed przepięciami.
Trwała i odporna konstrukcja do zastosowań przemysłowych
Obudowa wykonana z tworzywa PA gwarantuje wysoką odporność chemiczną i olejoodporność, co umożliwia stosowanie w wymagających środowiskach przemysłowych. Uszczelnienie z materiału NBR zapewnia wysoką szczelność, spełniając normę IP65, skutecznie chroniąc wnętrze przed pyłem i wilgocią w trakcie eksploatacji.
Kluczowe cechy techniczne wtyczki zaworowej
- Napięcie robocze: 230 V AC/DC ±15% – uniwersalność zasilania w instalacjach przemysłowych.
- Sygnalizacja LED (żółta): szybka diagnostyka pracy urządzenia bez użycia dodatkowych narzędzi.
- Ochrona warystorem (VDR): zabezpieczenie przed przepięciami, co wydłuża żywotność połączonych urządzeń.
- Samozaciskowe połączenia: szybki i niezawodny montaż bez potrzeby użycia specjalistycznych narzędzi.
- Przekrój przyłącza: od 0,5 do 1,5 mm² – elastyczność wyboru przewodów do różnych aplikacji.
- Liczba biegunów: 2 + PE (uziemienie) – bezpieczne podłączenie z ochroną przeciwporażeniową.
Typowe zastosowania wtyczki zaworowej SVS Eco typ B
Wtyczka sprawdzi się w szerokim zakresie instalacji automatyki przemysłowej, szczególnie przy podłączaniu cewek zaworów elektromagnetycznych, siłowników, rozdzielaczy pneumatycznych oraz czujników wymagających czytelnej sygnalizacji działania i ochrony przed zakłóceniami.

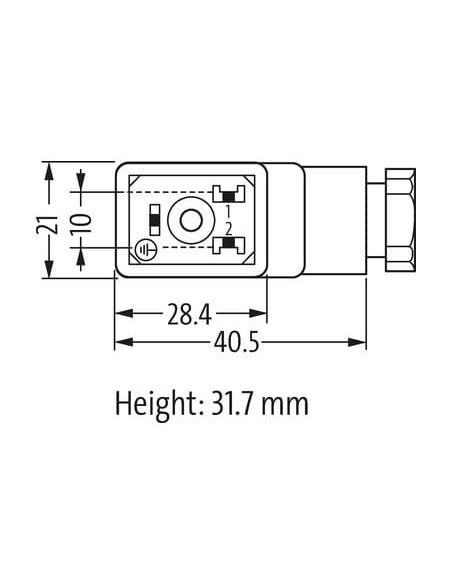

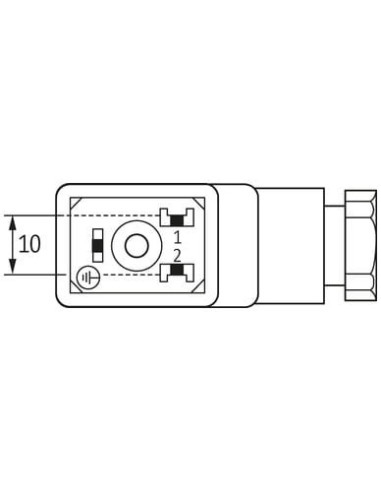

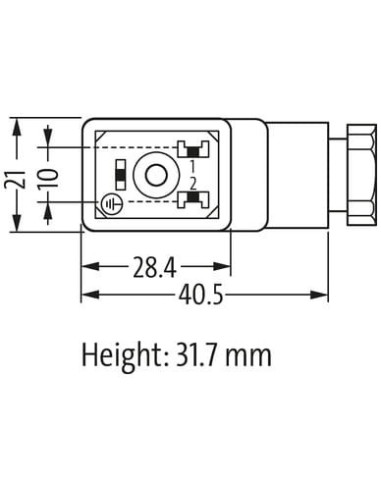

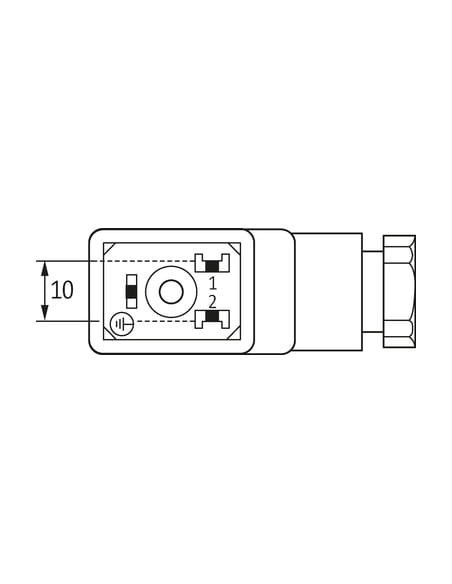

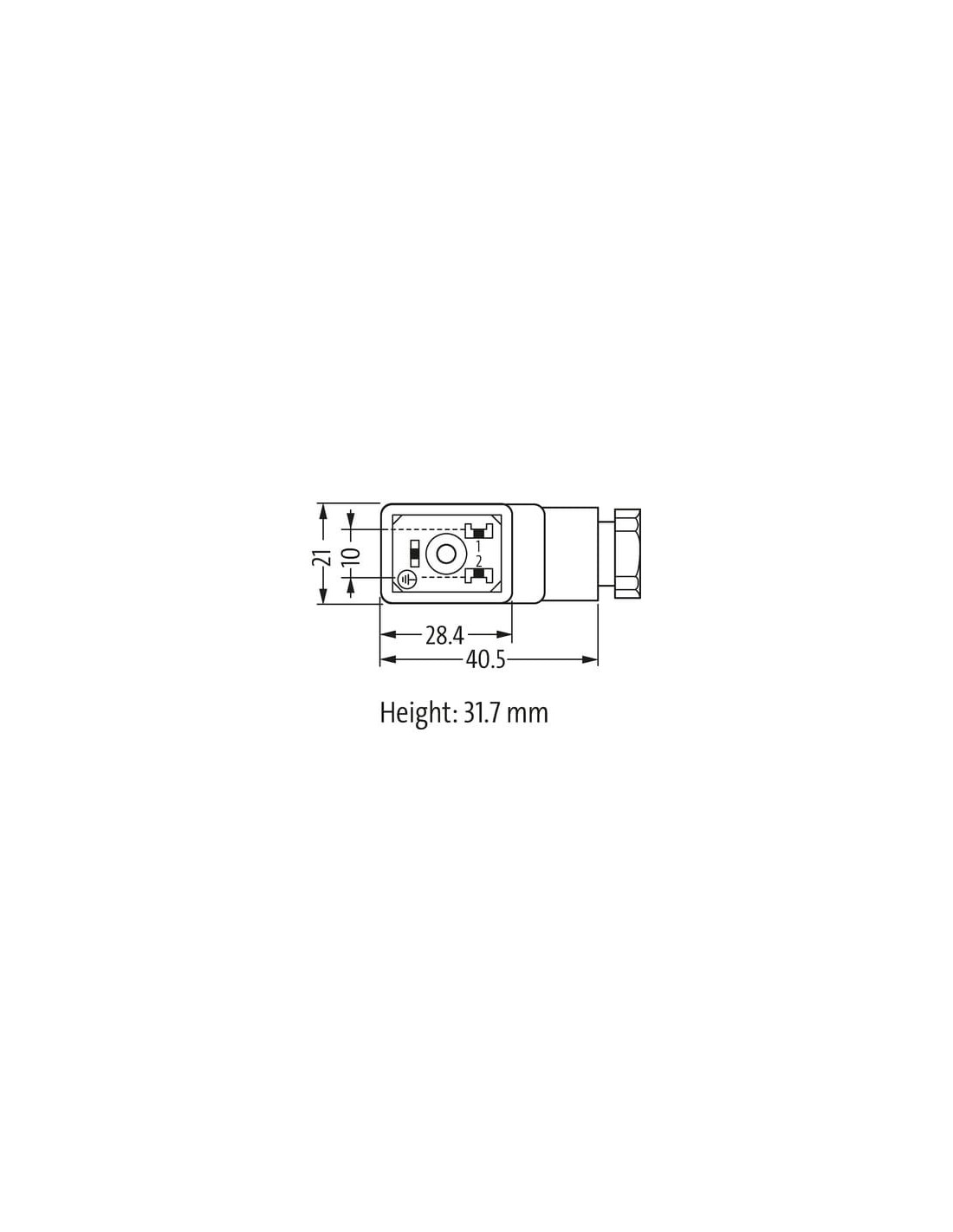

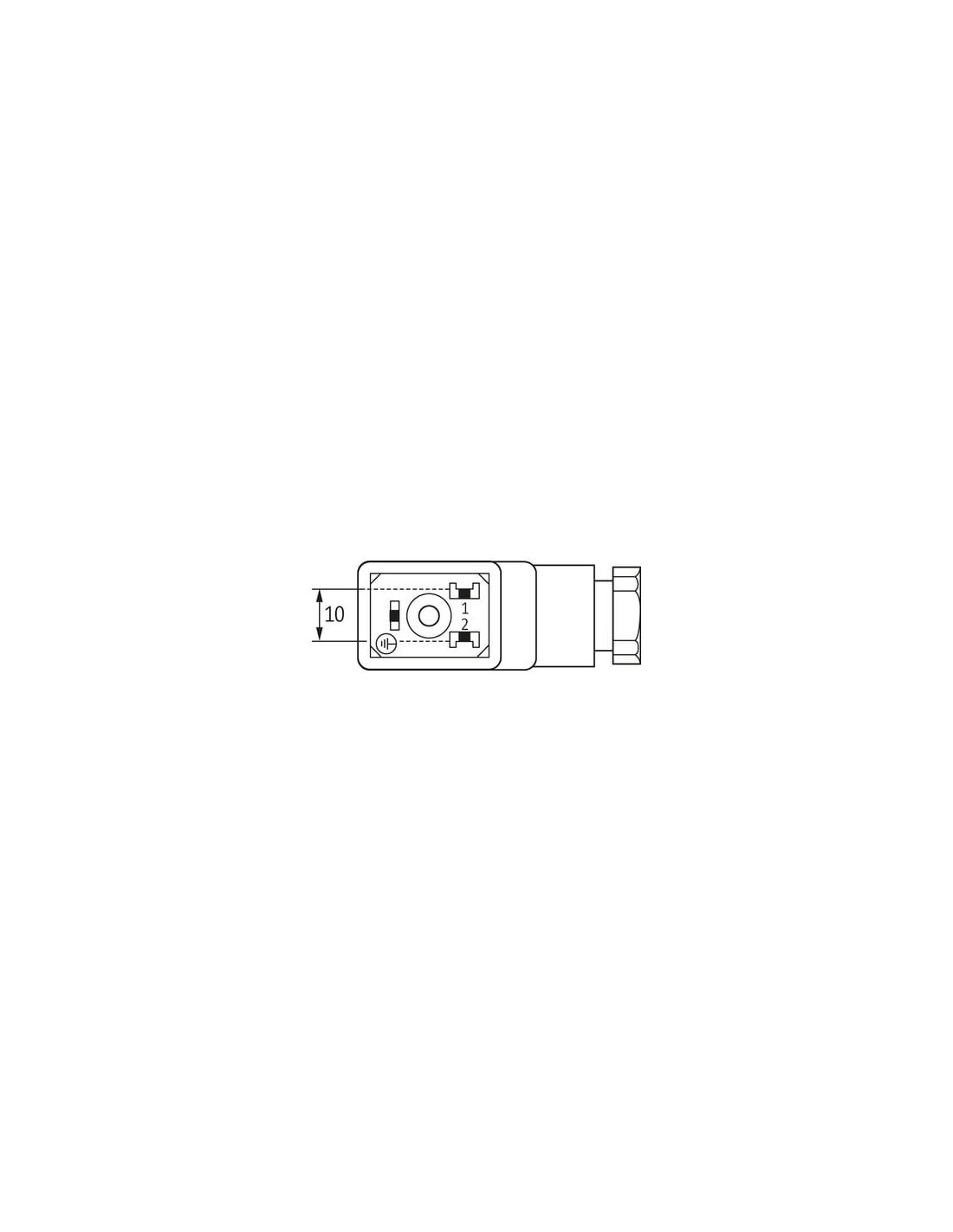

Dzięki kompaktowym wymiarom (wysokość – 31,7 mm, rozstaw pinów – 10 mm) produkt pozwala na zastosowanie w miejscach o ograniczonej przestrzeni montażowej. Mocowanie za pomocą śruby M3 ułatwia szybki i stabilny montaż.
Bezpieczna i wygodna instalacja
- Maksymalny prąd roboczy na styk: 1,5 A – do obsługi większości instalacji zaworowych.
- Temperatura pracy: od -40°C do +90°C – praca w szerokim zakresie warunków otoczenia.
- Gwint montażowy M16 x 1,5 – łatwość integracji z istniejącymi systemami.
- Odpowiednie zabezpieczenie przed uszkodzeniami mechanicznymi dzięki zalecanej osłonie oraz prawidłowemu prowadzeniu przewodów.
Wtyczka zaworowa SVS Eco typ B 10 mm to doskonały wybór dla aplikacji wymagających niezawodnego i szybkiego podłączenia z jednoczesną sygnalizacją oraz ochroną elektryczną w środowiskach przemysłowych.
