Typ C (8 mm)
250 V AC/DC
bez komponentów
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 6 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M12 x 1.5 |

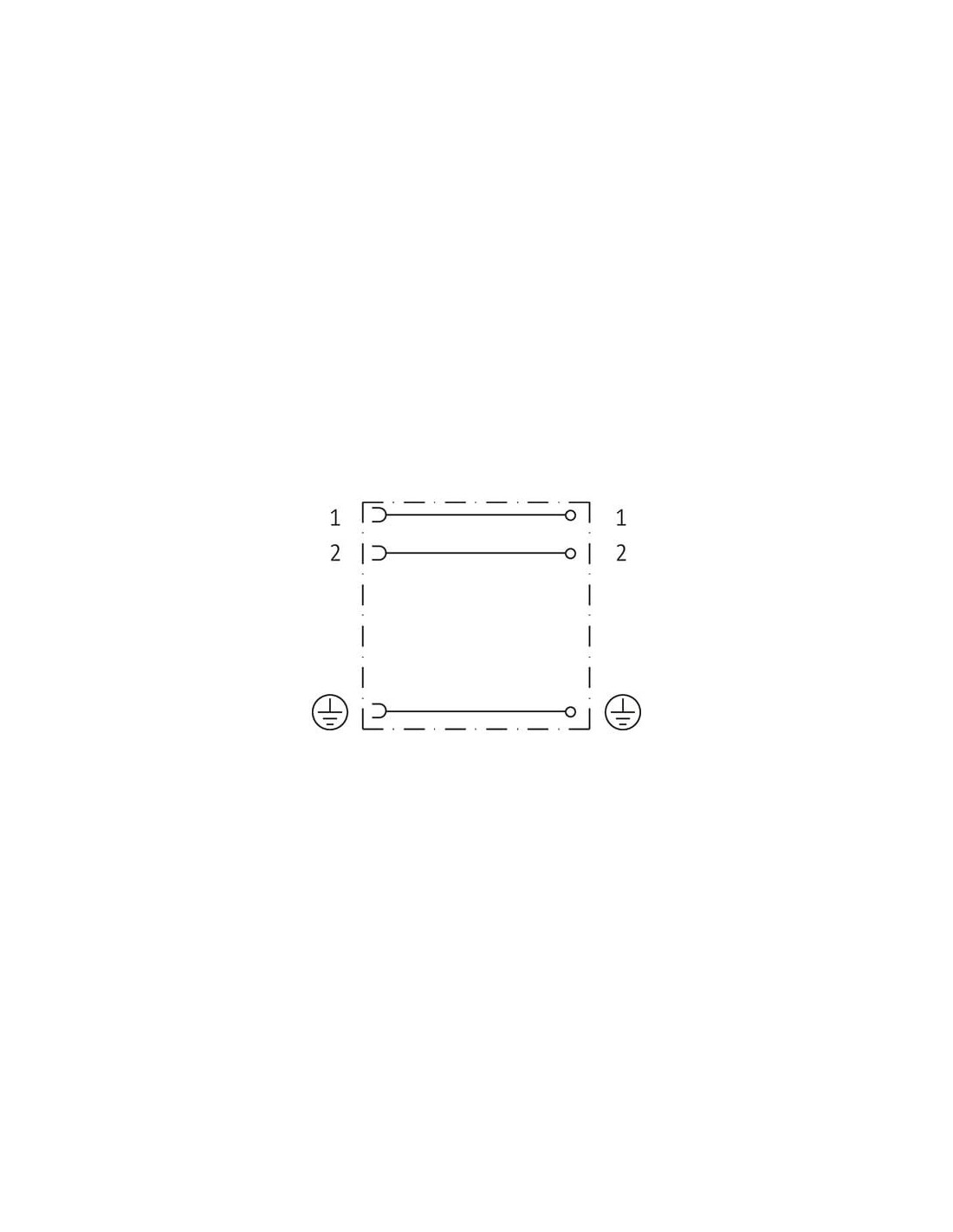

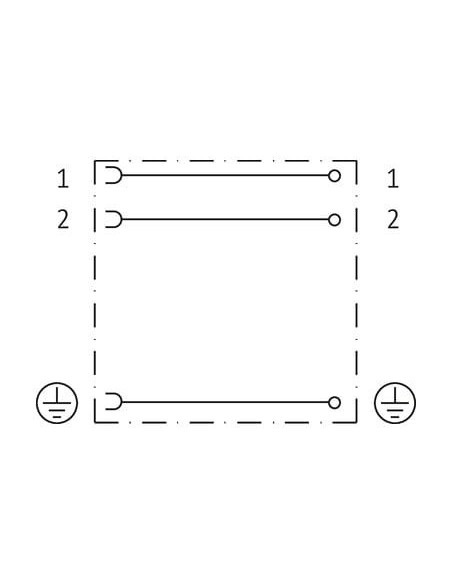

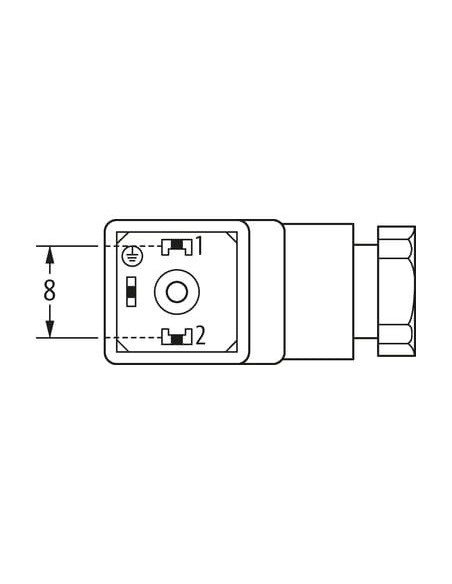

Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | NBR |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M2.5 |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

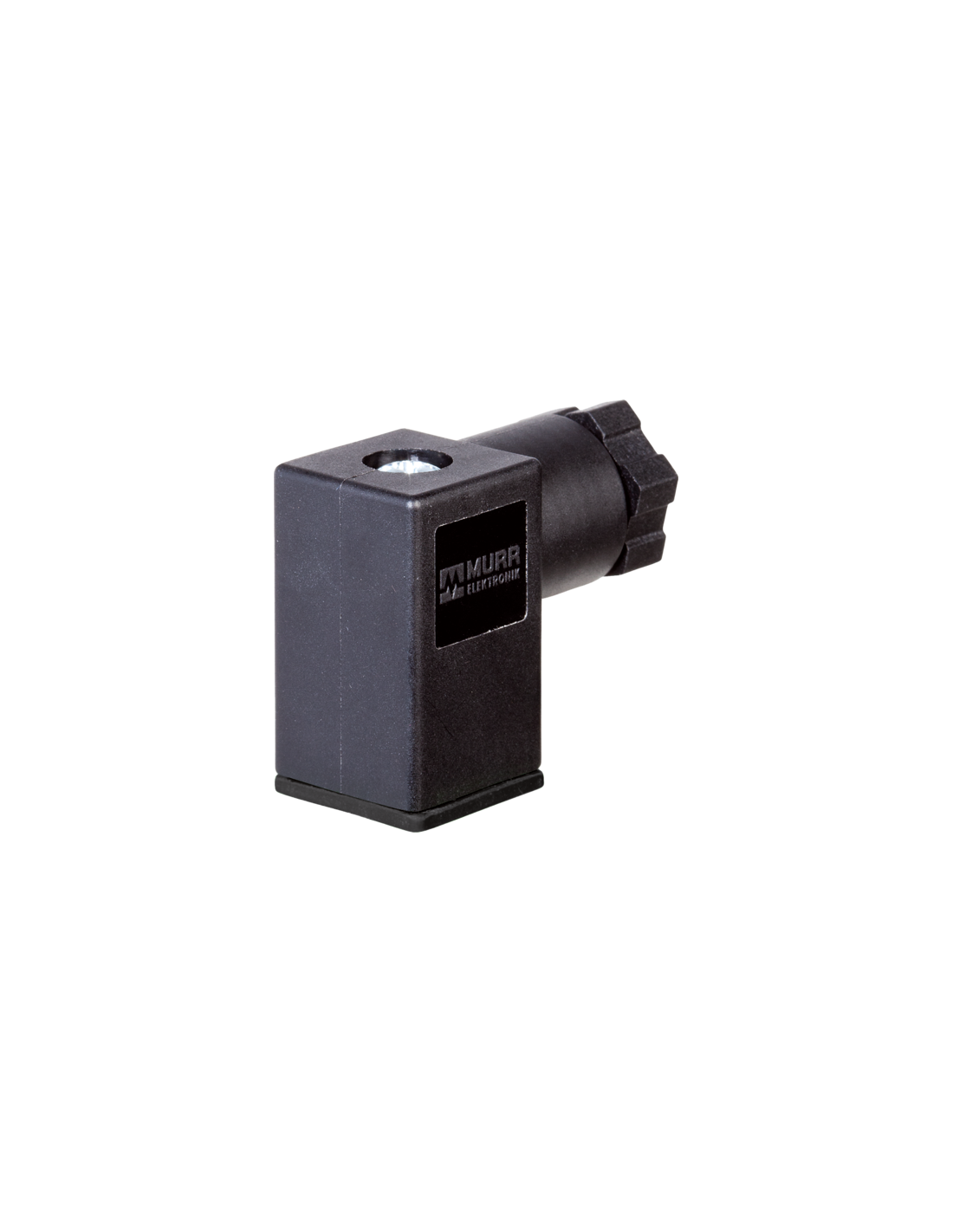

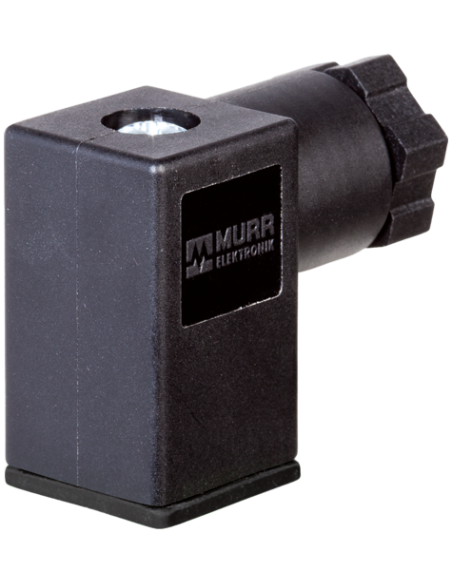

Wtyczka zaworowa SVS Eco typ C 8mm 230V – niezawodne połączenia w automatyce przemysłowej
Wtyczka zaworowa SVS Eco typ C 8mm 230V M16x1,5 to wysokiej jakości komponent dedykowany do elektrozaworów, czujników oraz urządzeń wykonawczych stosowanych w różnorodnych systemach automatyki przemysłowej. Produkt o kodzie 7000-30055-0000000 spełnia wymagania nawet najbardziej wymagających aplikacji, gdzie liczy się bezpieczeństwo, trwałość oraz łatwość instalacji.
Montaż i bezpieczeństwo użytkowania wtyczki zaworowej
Bezpieczny montaż – wtyczka jest przystosowana do montażu poprzez włożenie oraz przykręcenie, co zapewnia pewne i stabilne połączenie. Obudowa z wytrzymałego tworzywa sztucznego gwarantuje wysoką odporność chemiczną oraz ochronę przed działaniem olejów, co umożliwia stosowanie produktu w trudnych warunkach przemysłowych.
Stopień ochrony IP65 oznacza pełną odporność na pyły oraz strumienie wody, co sprawia, że wtyczka sprawdzi się zarówno w środowisku wewnętrznym, jak i na zewnątrz, również w miejscach narażonych na wilgoć oraz zanieczyszczenia.
Typowe zastosowania i możliwości wykorzystania wtyczki SVS Eco
- Systemy hydrauliczne i pneumatyczne, gdzie wykorzystywane są elektrozawory sterujące pracą siłowników i innych urządzeń wykonawczych.
- Automatyka maszyn – wtyczka stosowana do bezpiecznego podłączenia czujników oraz silników.
- Układy sterowania w przemyśle spożywczym, chemicznym, motoryzacyjnym oraz maszynowym.
- Instalacje wymagające niezawodnego połączenia elektrycznego, odpornego na warunki środowiskowe oraz częstą eksploatację.
Solidna konstrukcja i materiały odporne na trudne warunki
Wtyczka zaworowa SVS Eco typ C została wykonana z wysokiej klasy tworzywa sztucznego, a uszczelka z NBR zapewnia szczelność połączenia. Produkt dedykowany jest do pracy w zakresie temperatur od -40°C do +90°C, co pozwala na montaż w bardzo szerokim spektrum aplikacji przemysłowych, również w środowiskach o podwyższonej wilgotności lub obecności środków chemicznych.
Podstawowe zalety wtyczki zaworowej SVS Eco typ C
- Bardzo szybki i prosty montaż – samozłączone podłączenie przewodów.
- Wysoka odporność mechaniczna i chemiczna.
- Uniwersalność zastosowania dzięki napięciu roboczemu do 250 V AC/DC.
- Wytrzymałość na prąd roboczy do 6 A.
- Możliwość montażu przewodów o przekroju do 0,5 mm².

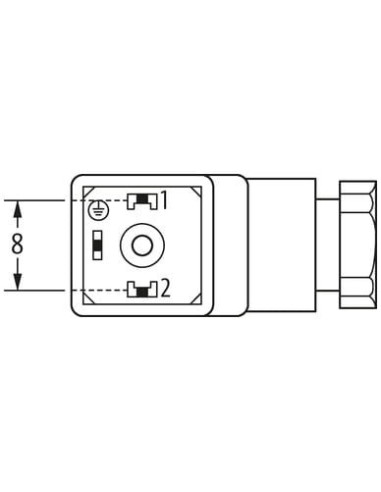

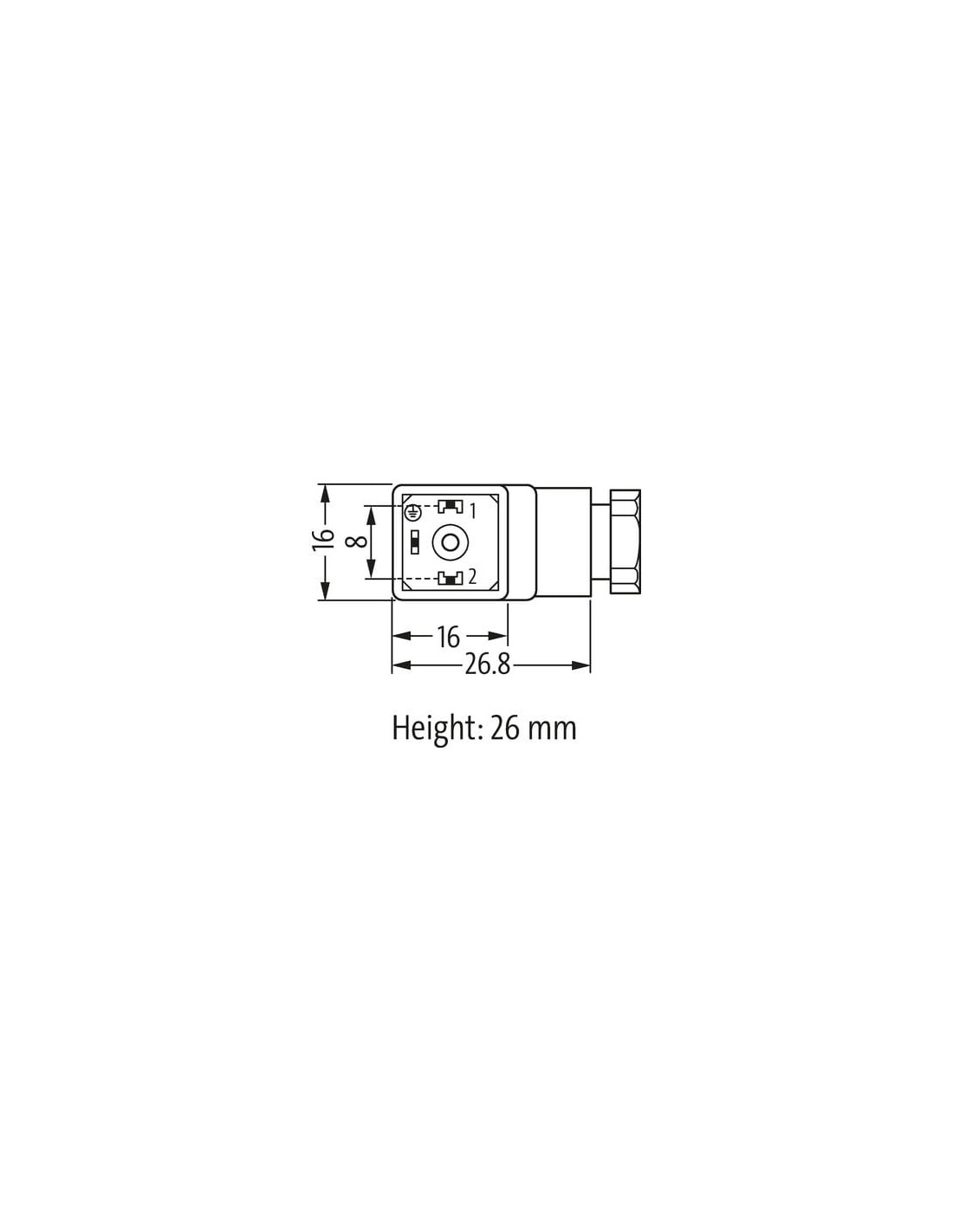

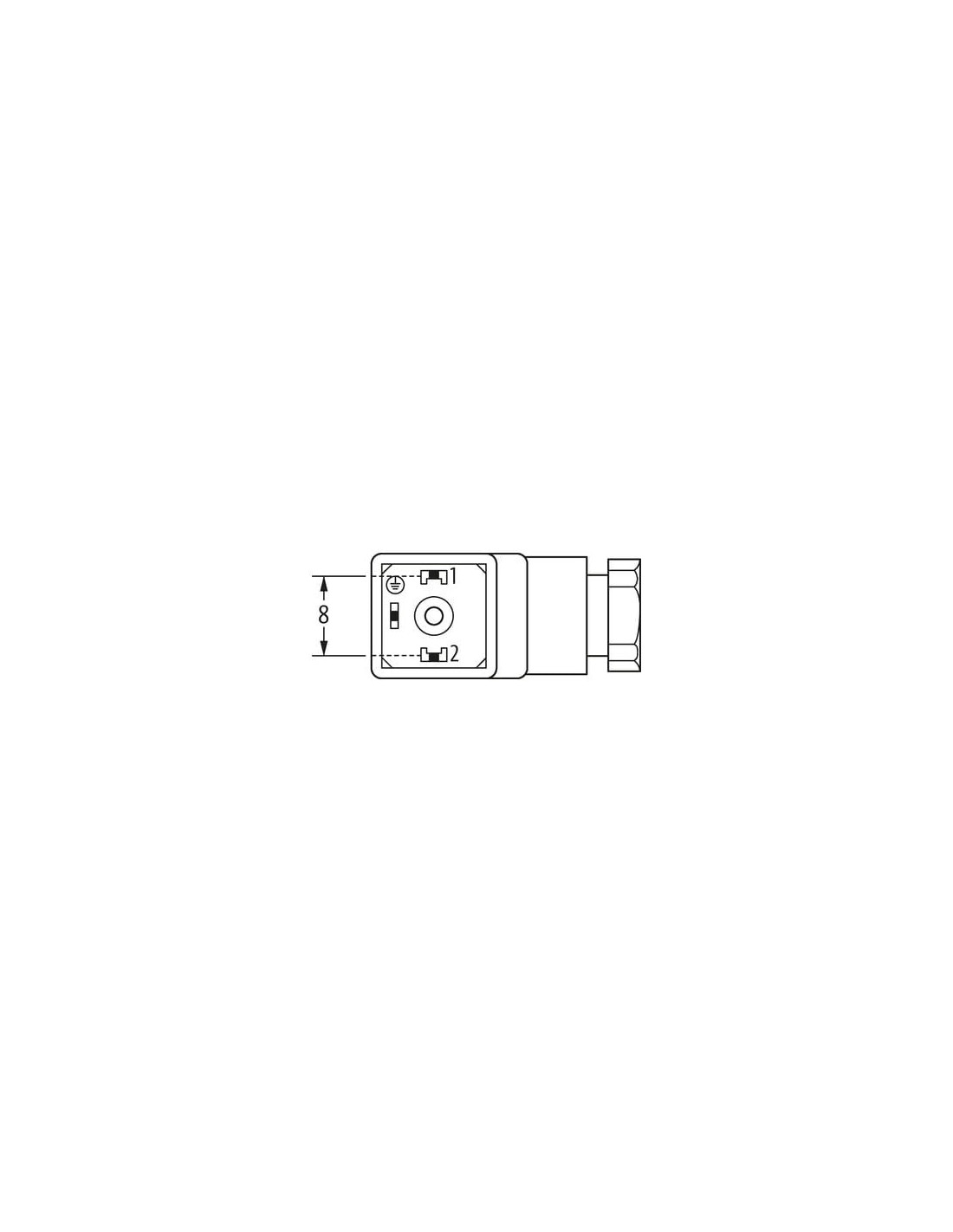

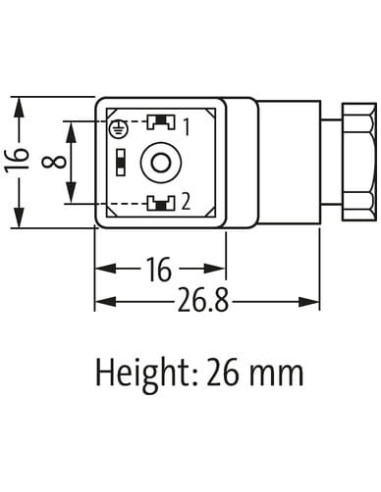

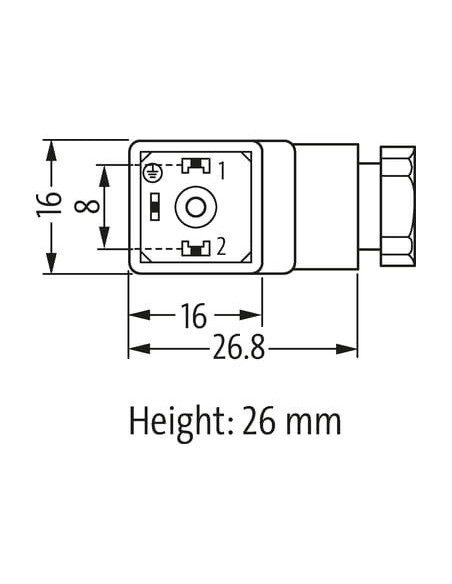

- Małe wymiary (16x16 mm, wysokość 26 mm) pozwalają na montaż w miejscach o ograniczonej przestrzeni.
Wskazówki montażowe oraz uwagi eksploatacyjne
Podczas instalacji zaleca się stosowanie odpowiednich środków zabezpieczających przewody przed przeciążeniami mechanicznymi, na przykład za pomocą opasek kablowych. Zachowanie odpowiedniego promienia gięcia kabla jest kluczowe, aby zapewnić szczelność oraz trwałość połączenia.
Wtyczka zaworowa SVS Eco typ C stanowi idealny wybór do automatyki przemysłowej, gdzie liczy się niezawodność, bezpieczeństwo oraz łatwość obsługi instalacji elektrycznych.
