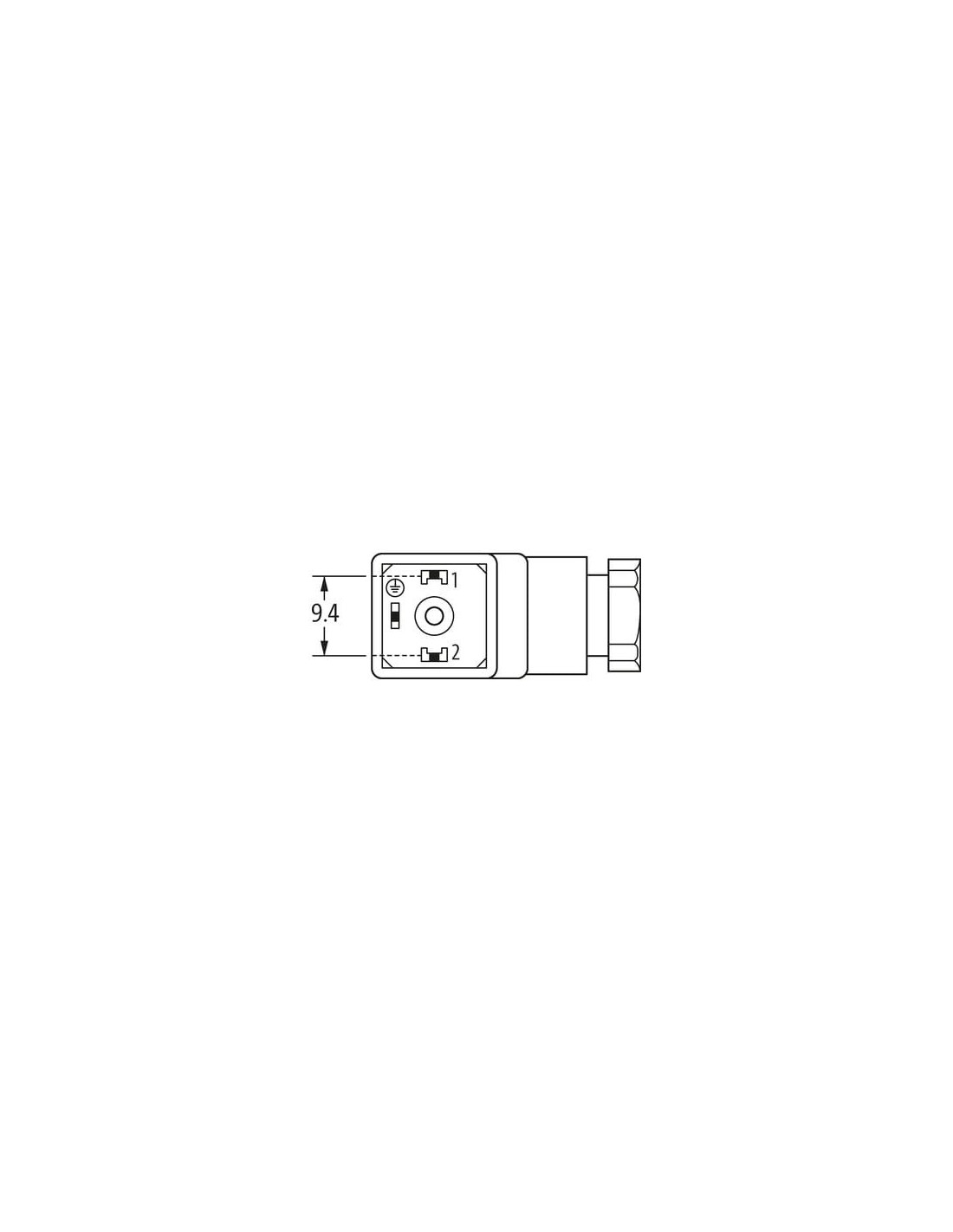

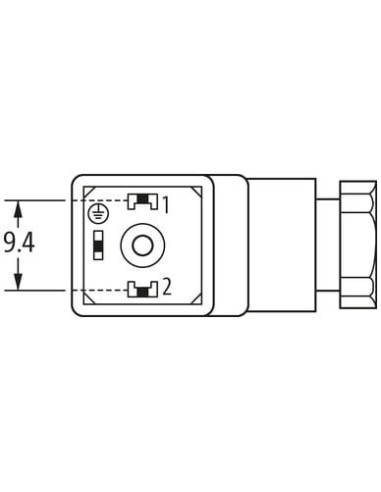

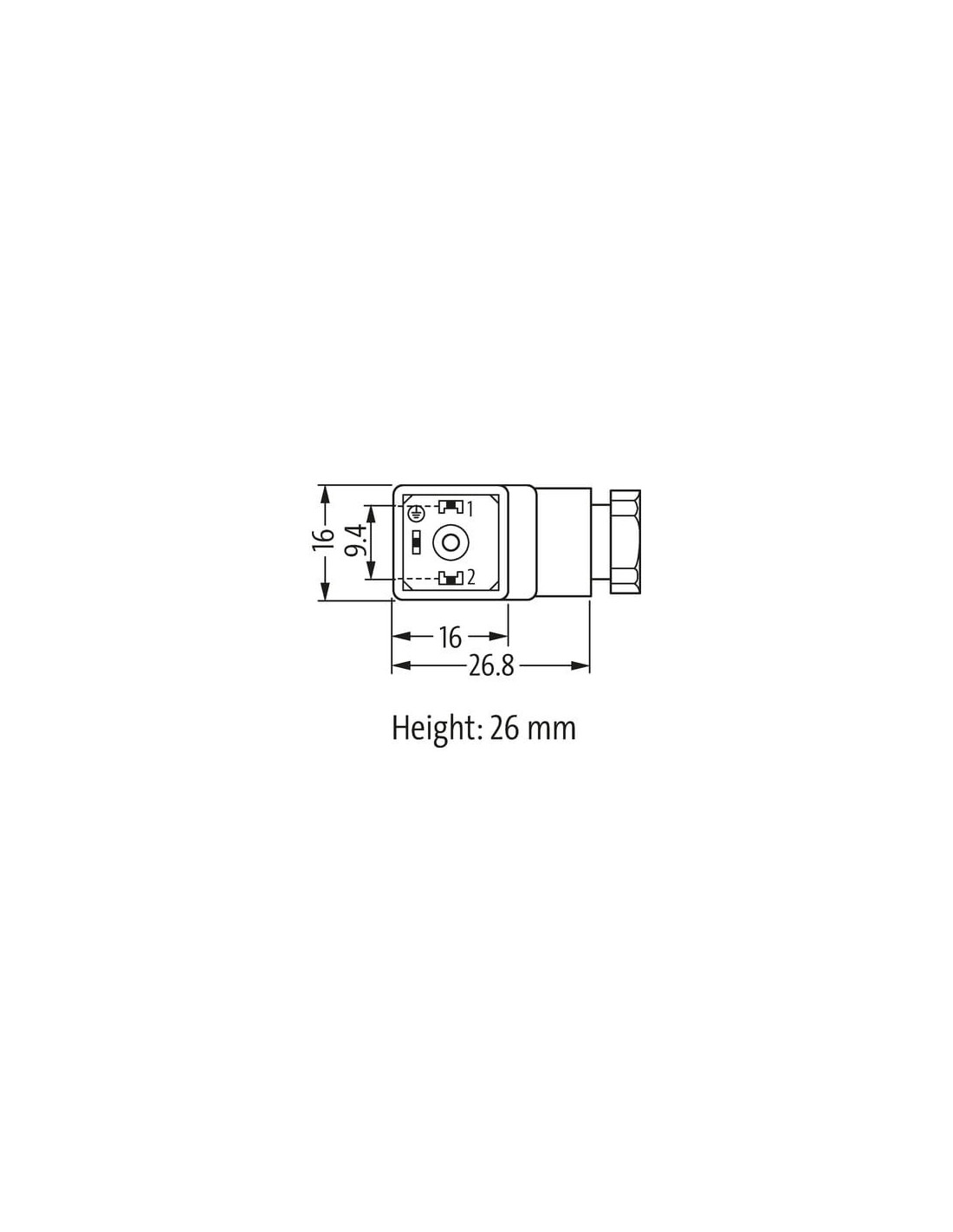

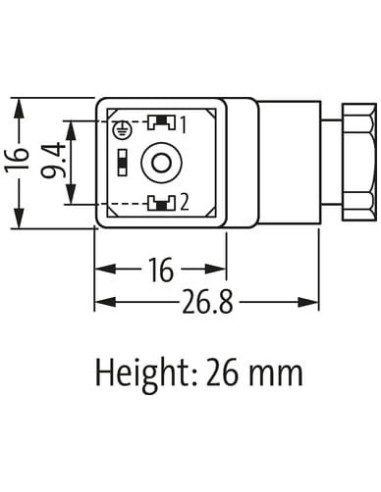

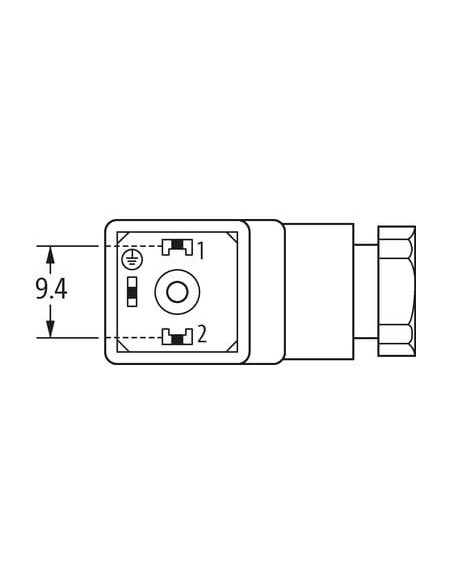

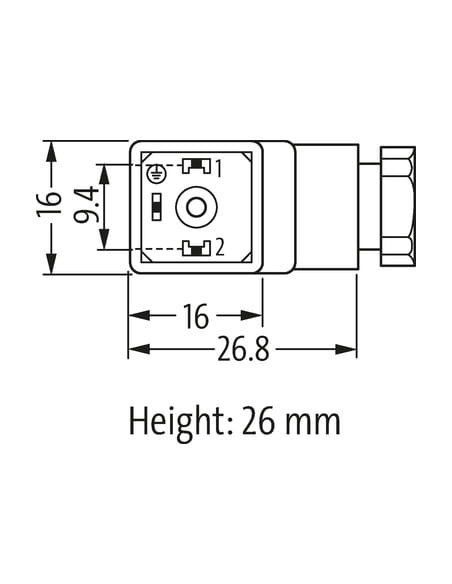

Typ CI (9.4 mm)
250 V AC/DC
bez komponentów
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 6 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M12 x 1.5 |
Instalowanie | Układ pinów

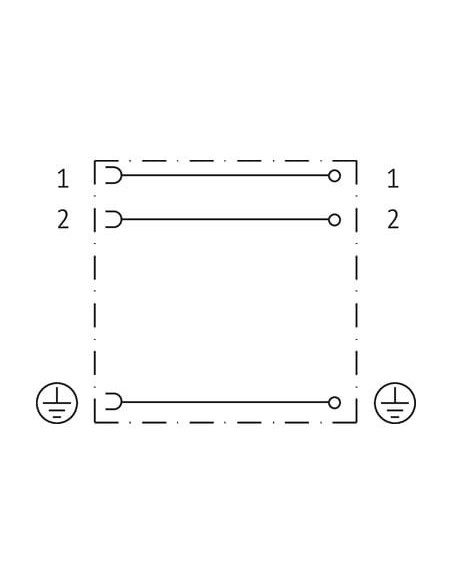

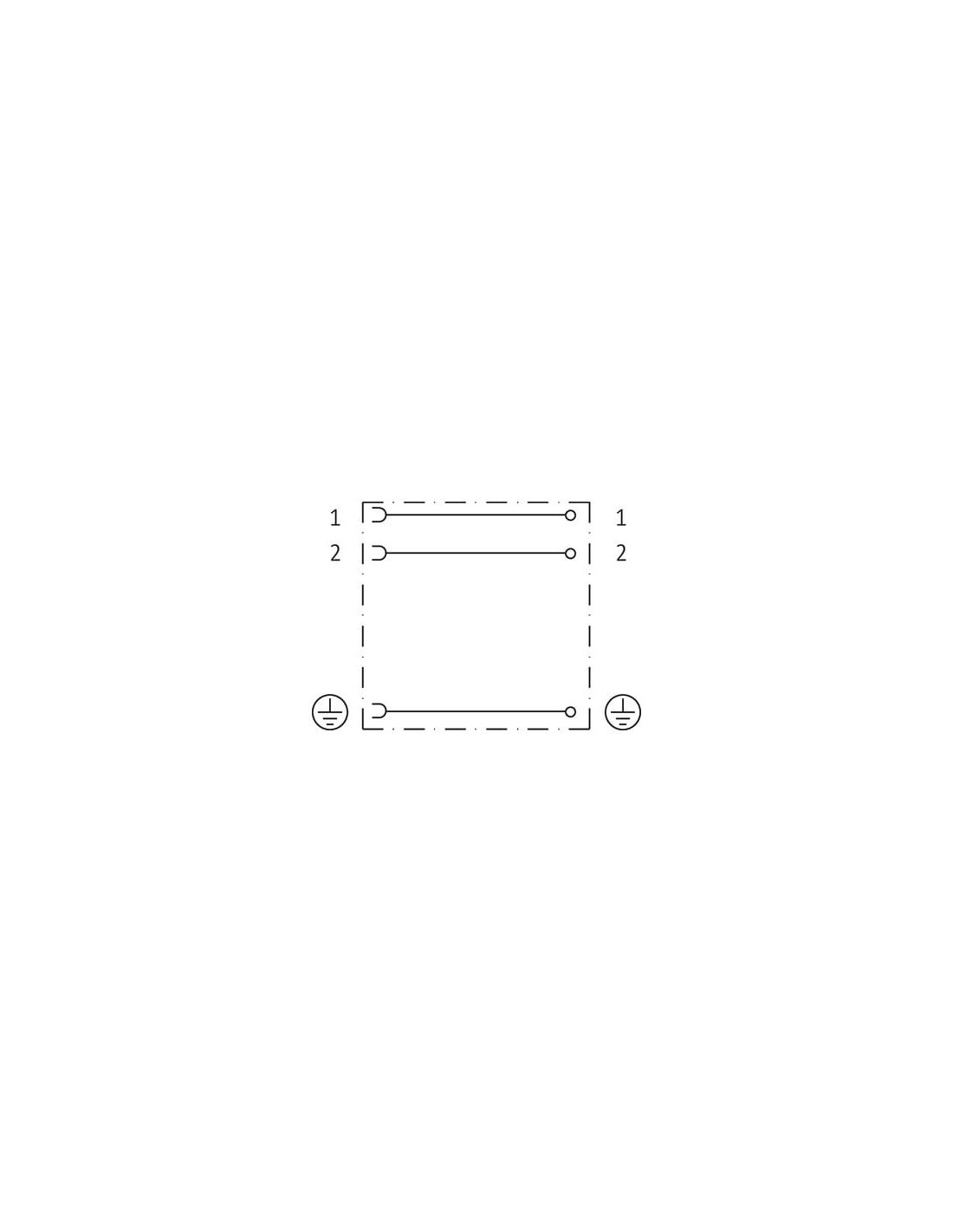

| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | NBR |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

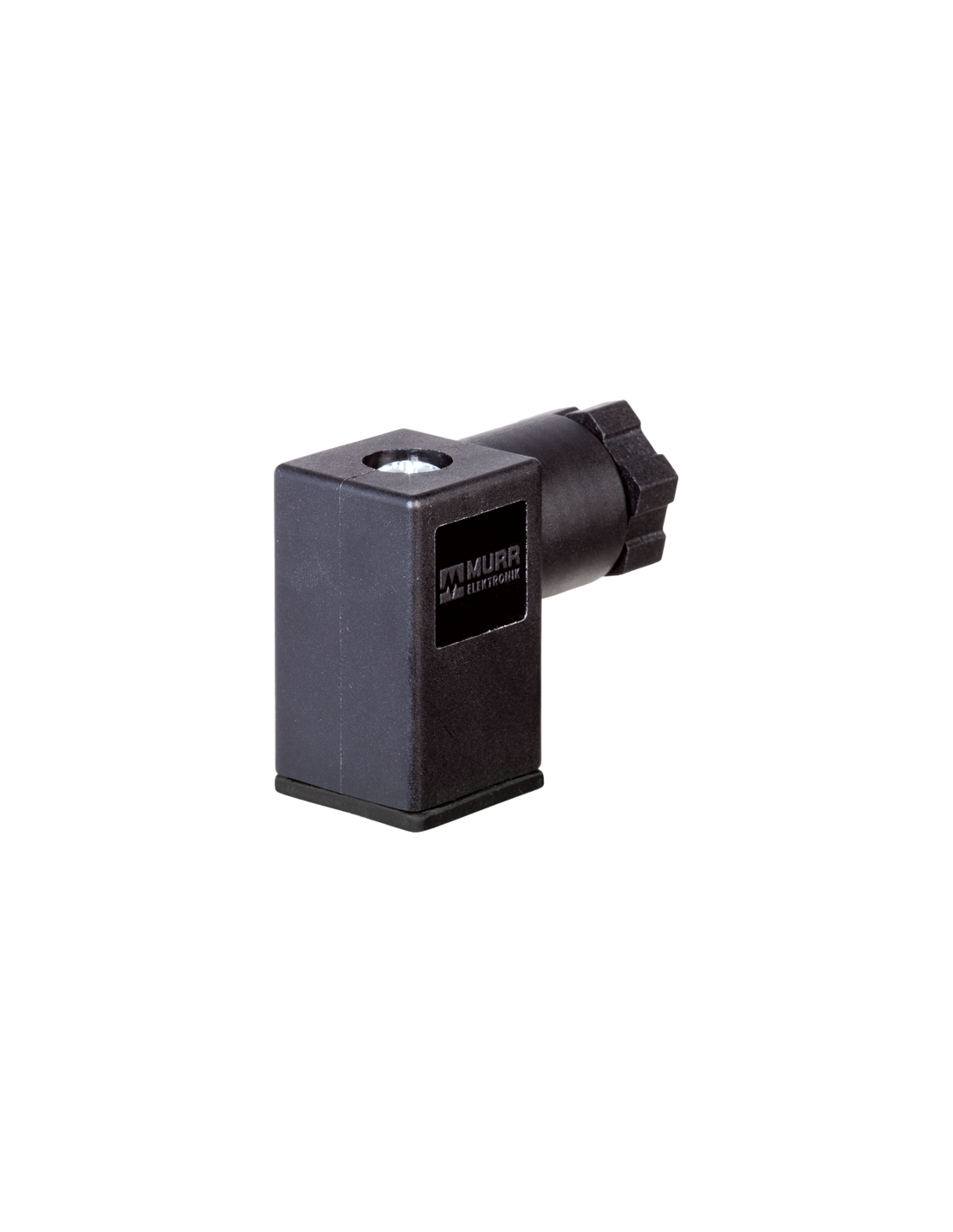

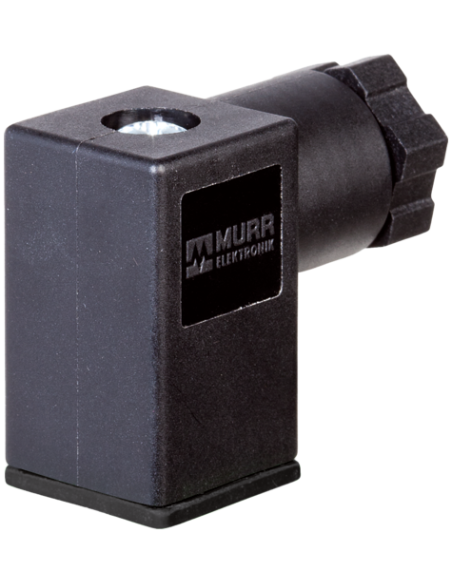

Wtyczka zaworowa SVS Eco typ CI 9,4mm 250V M16x1,5 – niezawodne połączenie dla instalacji przemysłowych
Wtyczka zaworowa SVS Eco typ CI 9,4mm to specjalistyczny element złączny, przeznaczony do stosowania w automatyce przemysłowej, systemach pneumatyki, hydrauliki oraz elektrozaworach. Produkt wyróżnia się solidną konstrukcją oraz wysokim poziomem szczelności, co czyni go idealnym rozwiązaniem dla wymagających środowisk przemysłowych.
Specjalistyczna wtyczka do zaworów – zastosowanie i kompatybilność
Wtyczki zaworowe typu CI o szerokości 9,4 mm są powszechnie wykorzystywane do podłączania cewek elektromagnetycznych w urządzeniach sterujących, takich jak zawory, siłowniki czy czujniki. Montaż odbywa się na gwint M16x1,5. Wtyczka jest przeznaczona zarówno do instalacji AC, jak i DC o maksymalnym napięciu 250 V i prądzie do 6 A, co zapewnia szerokie możliwości wykorzystania w różnych aplikacjach przemysłowych.
Najważniejsze zalety wtyczki zaworowej SVS Eco CI 9,4mm
- Kompaktowe wymiary – niewielki profil 9,4 mm pozwala na łatwy montaż nawet w miejscach o ograniczonej przestrzeni.
- Wysoki stopień ochrony – zgodność z IP65 gwarantuje ochronę przed pyłem oraz strugami wody, co sprawia, że wtyczka może pracować w trudnych warunkach przemysłowych.
- Odporność chemiczna i mechaniczna – obudowa z wytrzymałego tworzywa oraz uszczelka z NBR zapewniają długą żywotność, nawet przy pracy z olejami czy agresywnymi mediami (zaleca się wcześniejszą weryfikację w specyficznych aplikacjach).
- Łatwy montaż i bezpieczna eksploatacja – prostota podłączenia dzięki samozłączu i wyraźnie oznaczonym pinom (2 + PE), a także wytrzymałe śruby mocujące M3.
Zastosowanie i typowe branże
Wtyczka SVS Eco CI 9,4mm znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, stabilne i bezpieczne połączenie elektryczne cewek zaworów oraz siłowników. Typowe branże to:
- Automatyka przemysłowa
- Systemy hydrauliczne i pneumatyczne
- Przemysł spożywczy, chemiczny i farmaceutyczny
- Maszyny pakujące i linie montażowe
- Urządzenia produkcyjne wymagające szczelnych i trwałych połączeń
Konstrukcja i bezpieczeństwo użytkowania
Wtyczka charakteryzuje się prostą, trwałą konstrukcją opartą na wytrzymałym tworzywie sztucznym oraz uszczelce NBR, co zapewnia wieloletnią, bezobsługową pracę. Zaleca się odpowiednie zabezpieczenie przewodu przed naprężeniami mechanicznymi (np. za pomocą opasek kablowych) oraz zachowanie minimalnych promieni gięcia przewodów – nadmierne zginanie może prowadzić do utraty szczelności IP.
Podsumowanie – uniwersalna wtyczka zaworowa dla wymagających aplikacji
Wtyczka zaworowa SVS Eco typ CI 9,4mm 250V M16x1,5, kod produktu 7000-30155-0000000, to uniwersalne, trwałe i niezawodne rozwiązanie dla połączeń elektrycznych zaworów i urządzeń wykonawczych. Wysoka odporność na czynniki zewnętrzne, łatwość montażu oraz wszechstronność zastosowań czynią ten produkt doskonałym wyborem do profesjonalnych aplikacji przemysłowych oraz automatyki.
