Dostępny

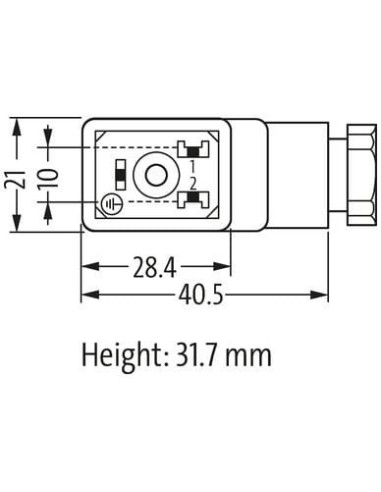

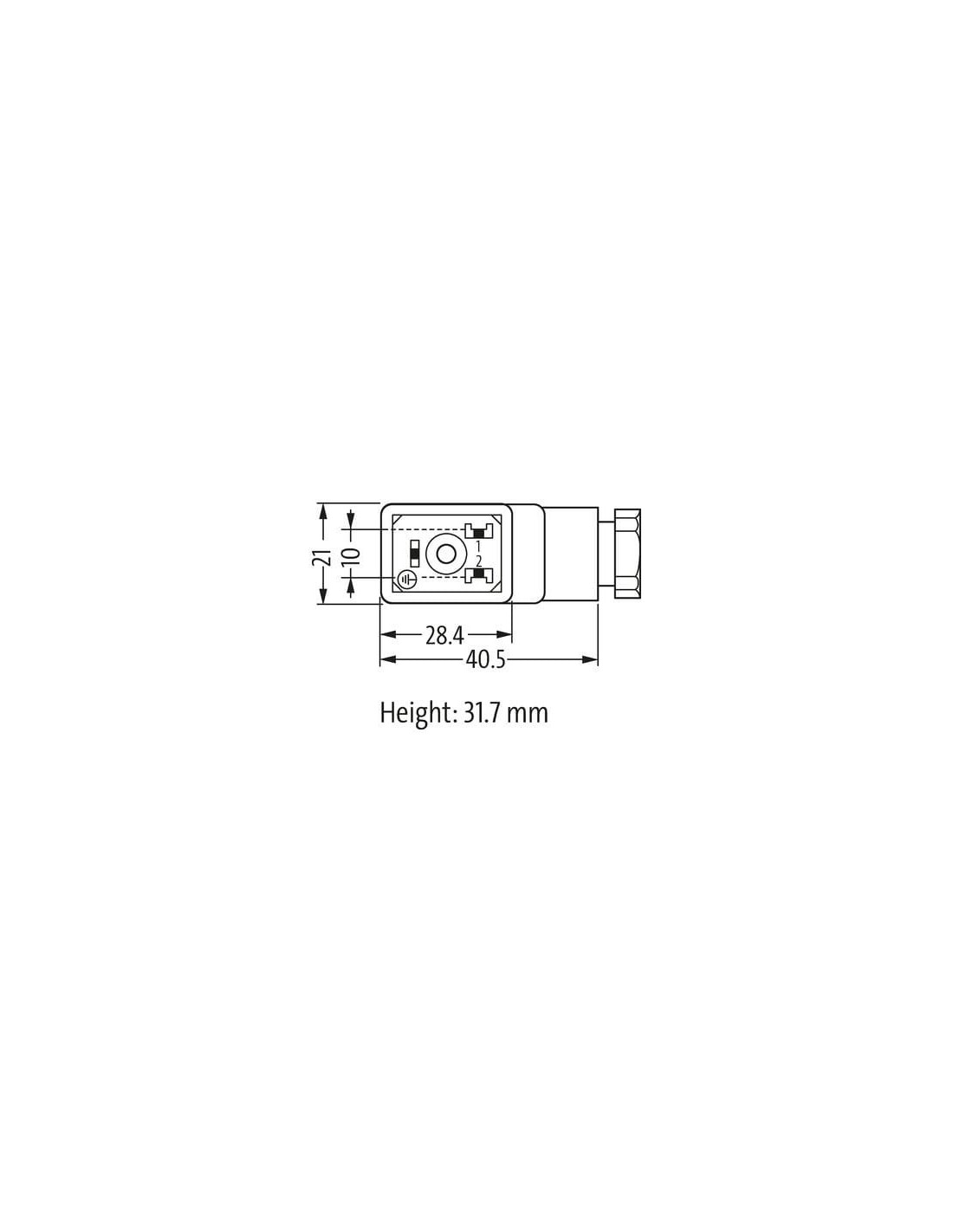

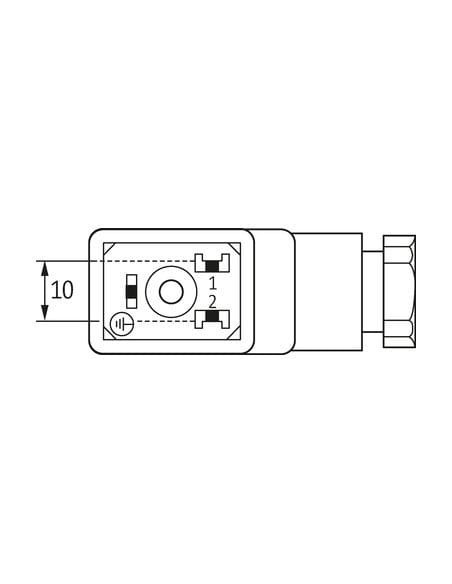

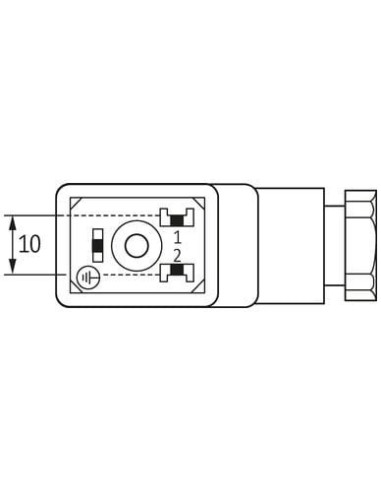

Typ B (10 mm)
110 V AC/DC ±15%

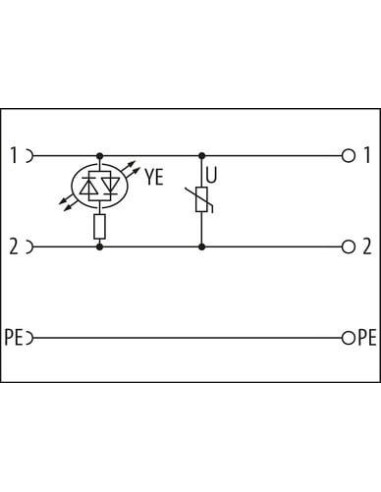

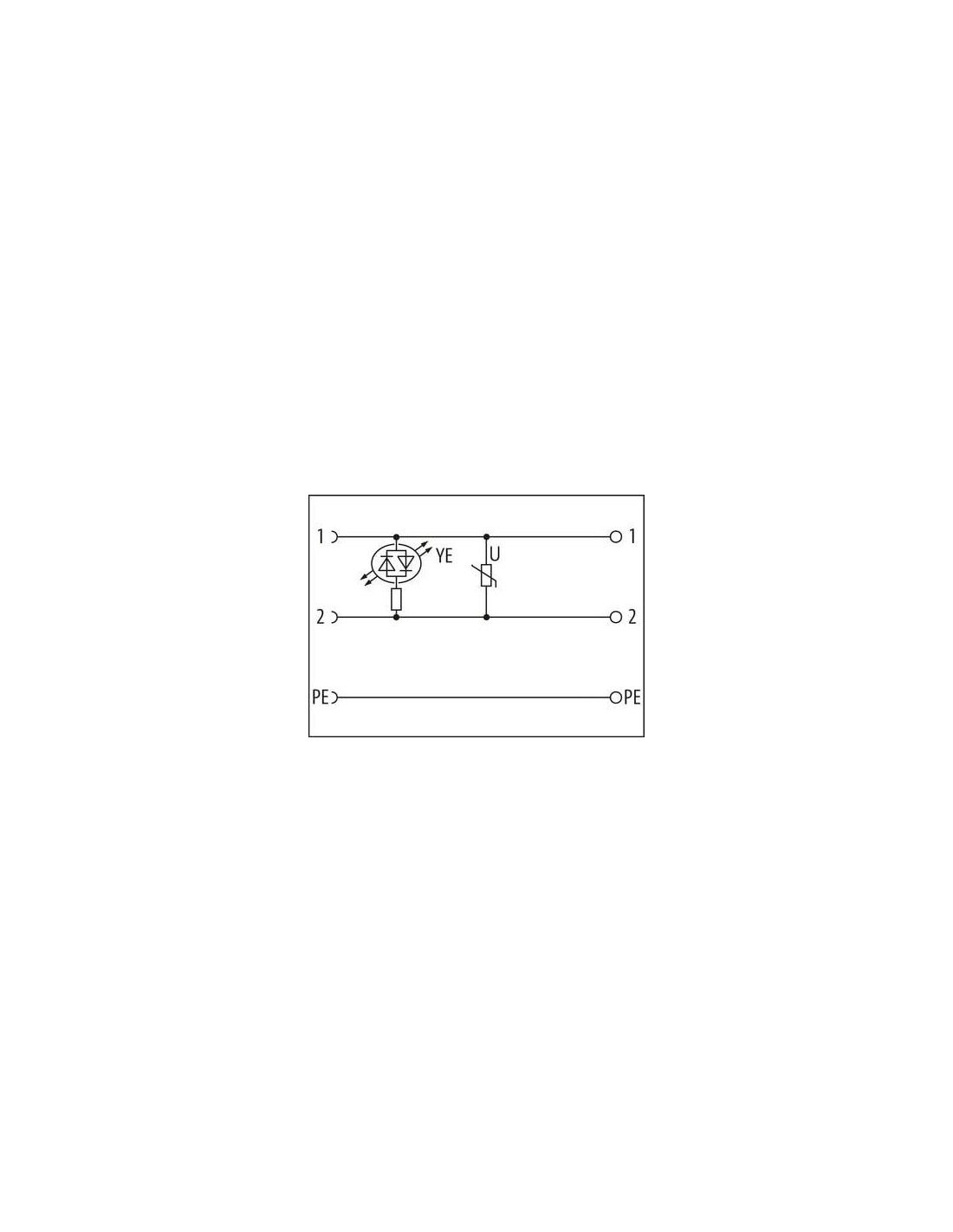

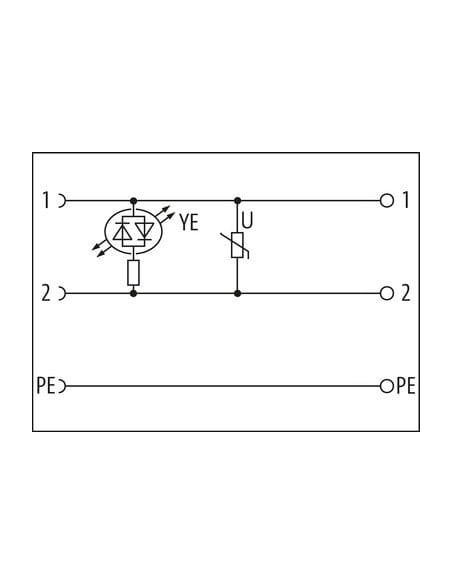

LED i VDR
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 110 V |
| Napięcie robocze AC min. | 93,5 V |
| Napięcie robocze AC maks. | 126,5 V |
| Napięcie robocze DC | 110 V |
| Napięcie robocze DC min. | 93,5 V |
| Napięcie robocze DC maks. | 126,5 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

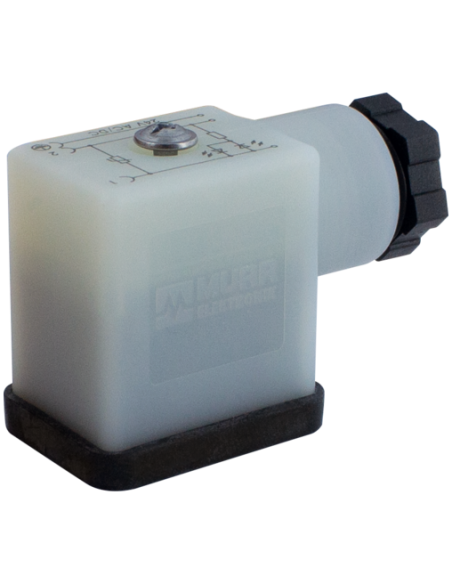

Wtyczka zaworowa SVS Eco typ B 10 mm 7000-29645-0000000 – profesjonalne rozwiązanie dla elektrozaworów
Wtyczka zaworowa SVS Eco typ B 10 mm to wysokiej jakości komponent stworzony z myślą o niezawodnym podłączeniu elektromagnesów i elektrozaworów w instalacjach automatyki przemysłowej, hydraulice i pneumatyce. Wytrzymała konstrukcja oraz kompaktowe wymiary gwarantują bezproblemowy montaż nawet w miejscach o ograniczonej przestrzeni.
Zastosowanie wtyczki zaworowej typu B 10 mm – szeroki zakres możliwości
Produkt doskonale sprawdzi się w aplikacjach, gdzie wymagane jest szybkie i efektywne podłączenie elementów wykonawczych pracujących pod napięciem 110 V AC/DC. Typowe zastosowania obejmują:
- Automatyka przemysłowa – zasilanie cewek zaworów w maszynach i liniach produkcyjnych.
- Systemy hydrauliczne i pneumatyczne – sterowanie rozdzielaczami i zaworami elektromagnetycznymi.
- Stacje uzdatniania wody – podłączanie elementów sterujących układami przepływu.
- Instalacje HVAC – kontrola zaworów regulujących przepływ mediów technicznych.
Najważniejsze zalety wtyczki zaworowej SVS Eco typ B 10 mm
• Wysoka odporność chemiczna – obudowa z tworzywa sztucznego PA charakteryzuje się znakomitą odpornością na działanie olejów oraz wielu agresywnych substancji, co znacząco wydłuża żywotność produktu.
• Klasa szczelności IP65 – zapewnia ochronę przed pyłem i strumieniami wody, umożliwiając bezpieczną eksploatację nawet w trudnych warunkach przemysłowych.
• Prosty i szybki montaż – samozaciskowe przyłącza oraz standardowy gwint M16 x 1.5 ułatwiają instalację.
• Podświetlenie LED – żółta dioda LED sygnalizuje stan pracy, ułatwiając diagnostykę i serwisowanie systemu.
• Ochrona przeciwprzepięciowa – zastosowanie warystora (VDR) zabezpiecza podłączone urządzenia przed skutkami przepięć.
• Uniwersalność – kompatybilność z napięciami 110 V AC i DC oraz szeroki zakres temperatury pracy (-40°C do +90°C).
Budowa i niezawodność wtyczki zaworowej typu B
Produkt posiada przekrój przyłącza od 0,5 mm² do 1,5 mm², co umożliwia stosowanie go z różnorodnymi przewodami. Uszczelka z NBR dodatkowo wzmacnia szczelność i odporność na media przemysłowe. Obudowa w kolorze nieprzezroczystym sprawdzi się w aplikacjach wymagających zabezpieczenia komponentów przed światłem.
Zalecenia montażowe i bezpieczeństwo użytkowania
Wtyczka została zaprojektowana do pracy w wymagających warunkach, jednak należy zwrócić uwagę na odpowiednie zabezpieczenie przewodów przed działaniem sił mechanicznych (zaleca się stosowanie opasek kablowych) oraz na zachowanie minimalnego promienia gięcia przewodów. Prawidłowy montaż zapewnia długotrwałą i bezawaryjną pracę instalacji.
Wtyczka zaworowa SVS Eco typ B 10 mm 7000-29645-0000000 stanowi solidne i uniwersalne rozwiązanie do wymagających zastosowań przemysłowych, gwarantując niezawodność, bezpieczeństwo i łatwość obsługi.
