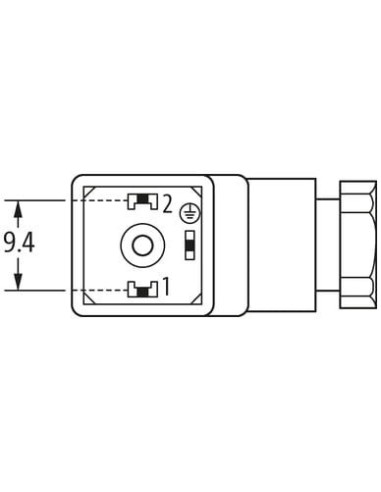

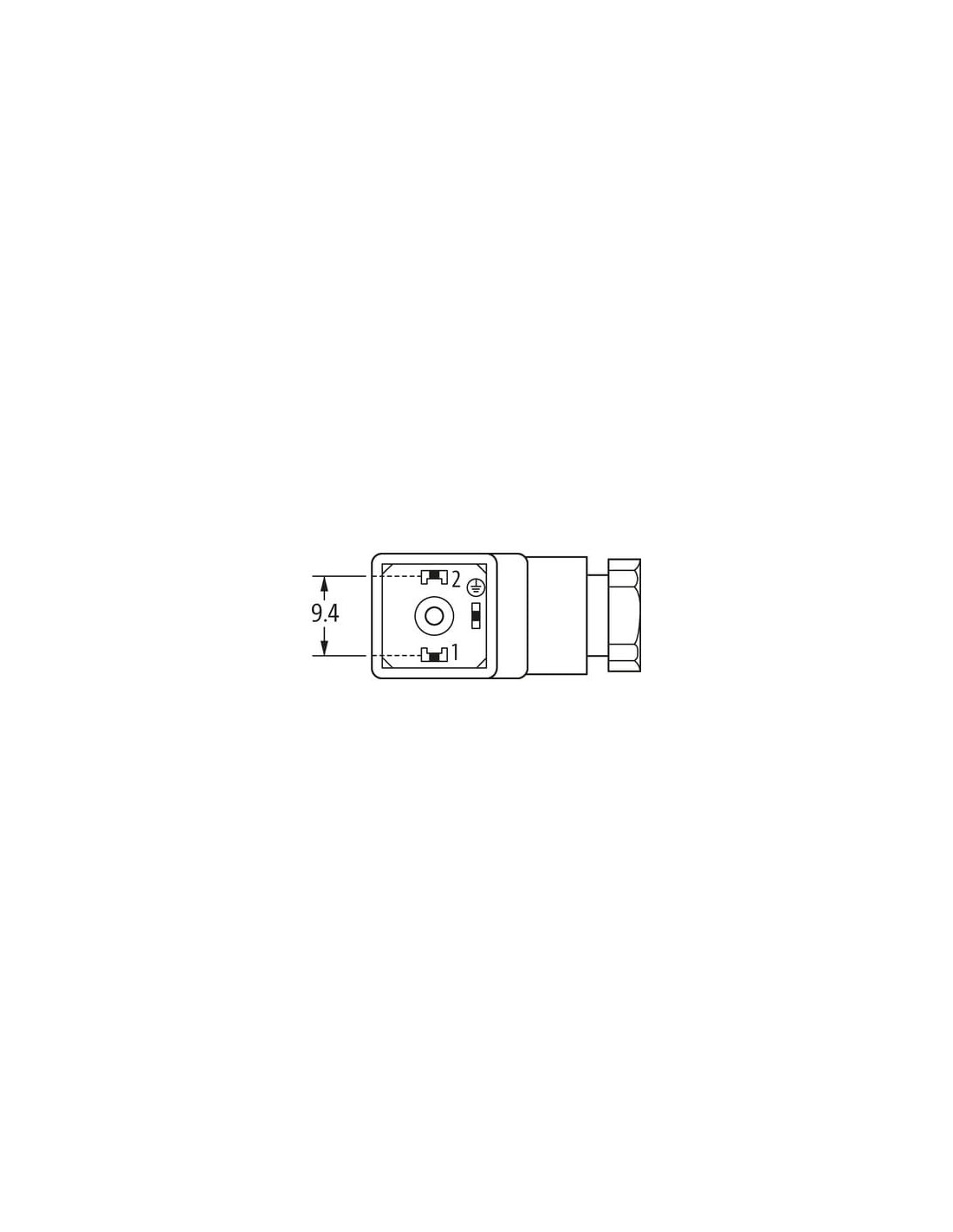

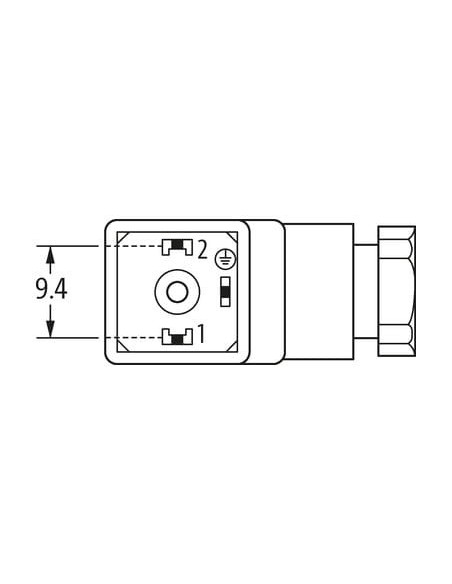

Typ CI (9.4 mm)
24 V AC/DC ±15%

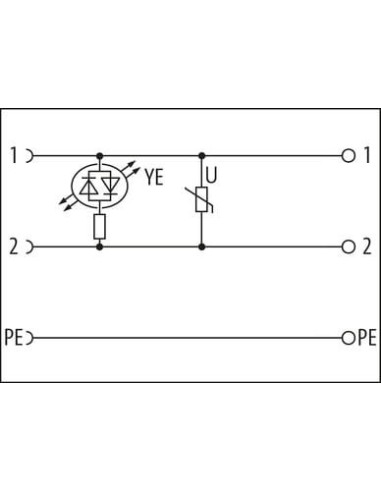

LED i VDR
metryczny
Samozłączne (zaciski śrubowe)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 20,4 V |
| Napięcie robocze AC maks. | 26,4 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20,4 V |
| Napięcie robocze DC maks. | 26,4 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,34 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M12 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |

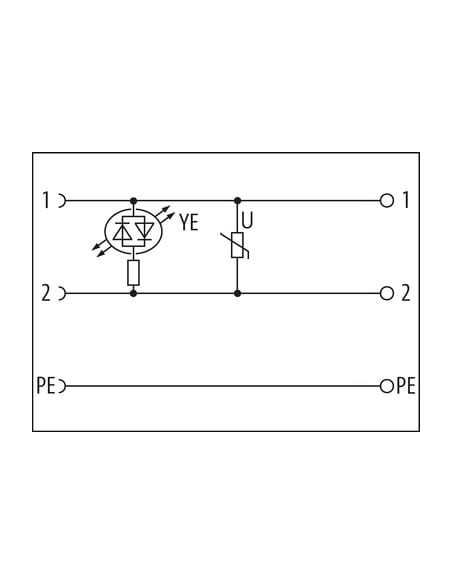

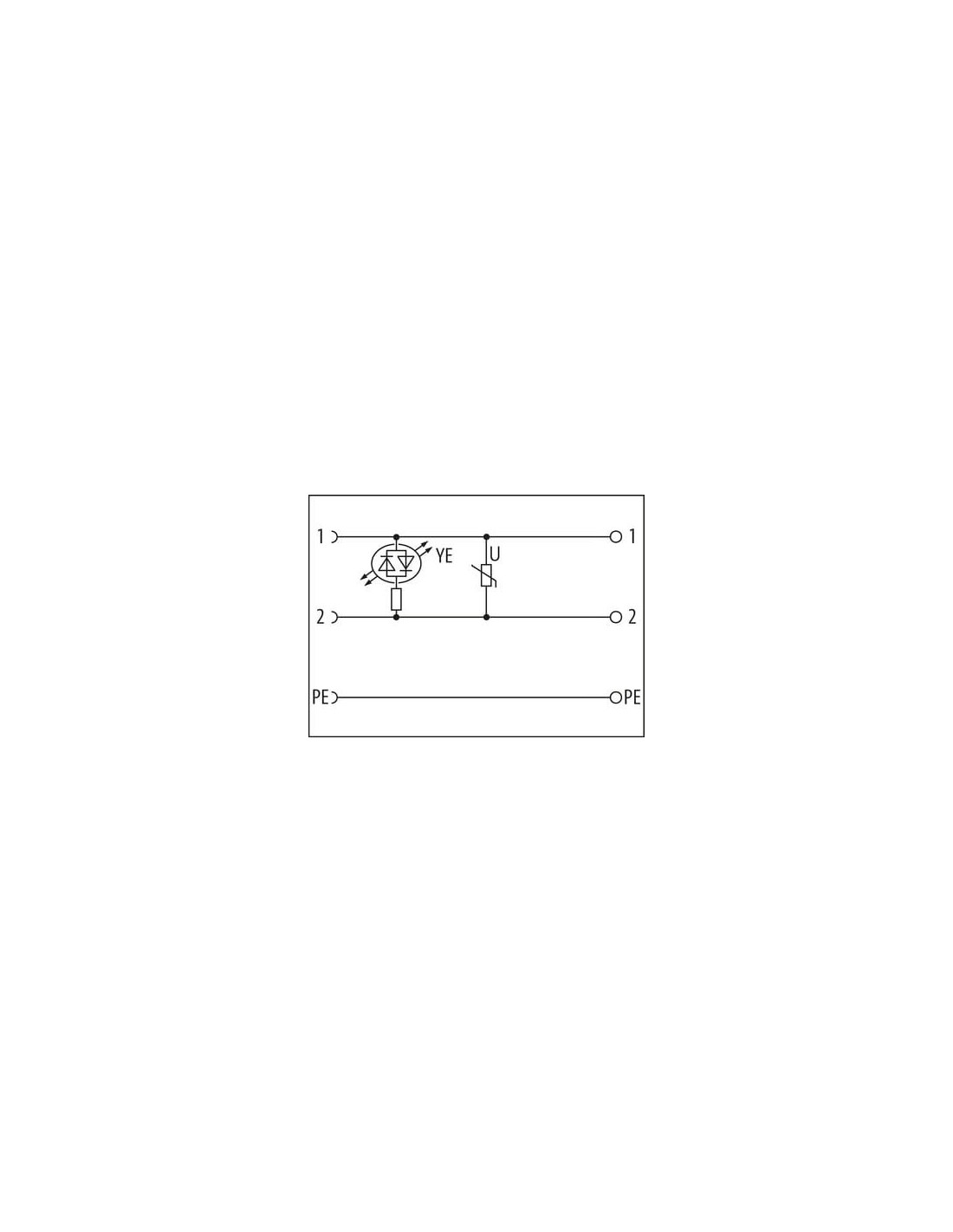

| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | nieprzezroczysty |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

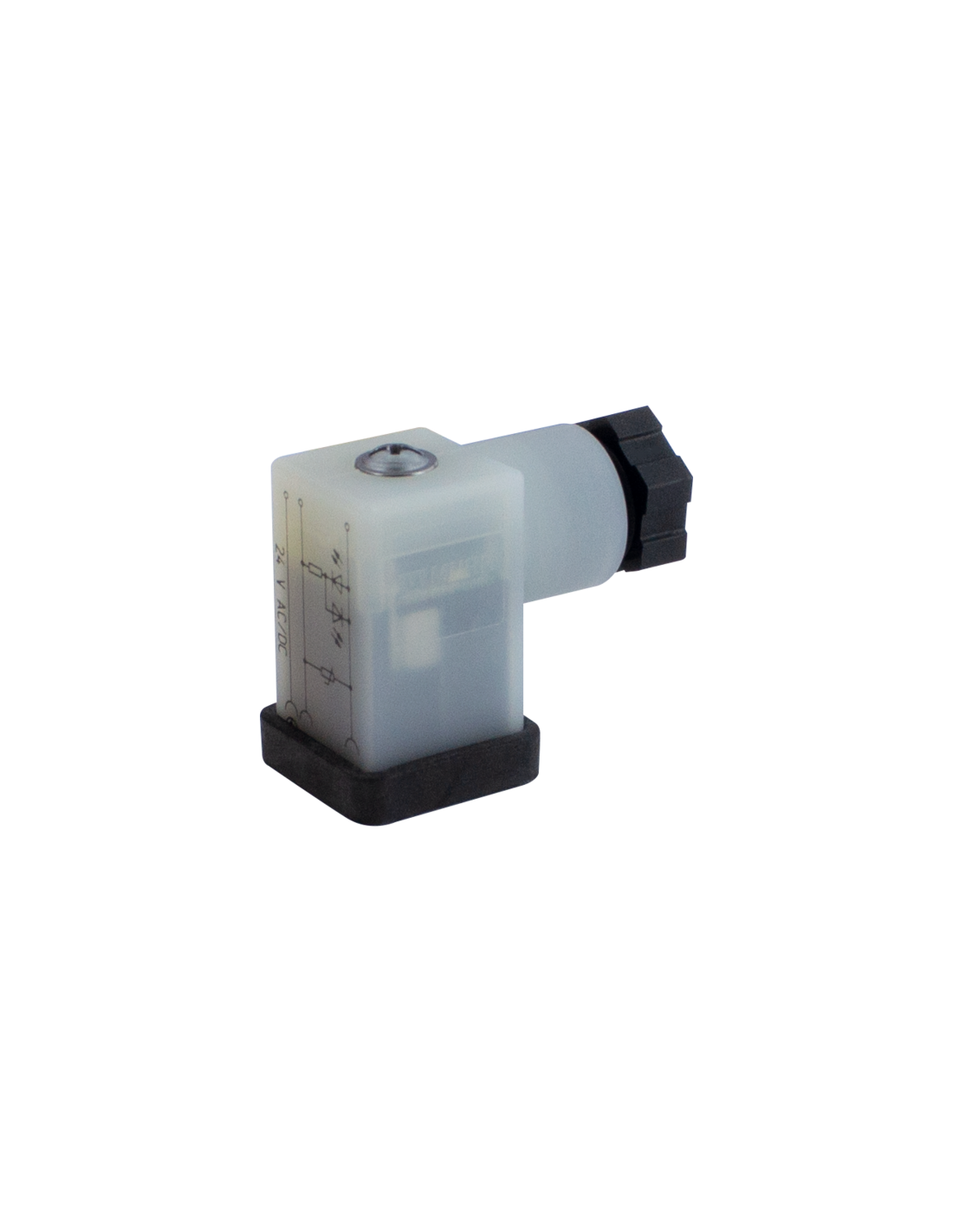

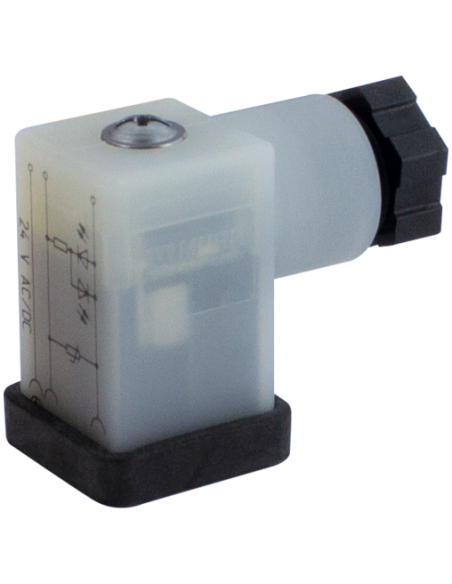

Wtyczka zaworowa SVS Eco typ CI 9,4 mm 7000-30205-0000000 – niezawodne połączenie dla automatyki przemysłowej
Wtyczka zaworowa SVS Eco typ CI (9,4 mm) o kodzie produktu 7000-30205-0000000 to uniwersalne, solidne rozwiązanie przeznaczone do szybkiego i bezpiecznego podłączania cewek elektromagnetycznych oraz zaworów w układach automatyki przemysłowej. Produkt cechuje się wysokim standardem wykonania oraz odpornością na trudne warunki środowiskowe, co czyni go idealnym wyborem do zastosowań w maszynach, liniach produkcyjnych oraz systemach pneumatycznych i hydraulicznych.
Najważniejsze zalety wtyczki zaworowej typ CI 9,4 mm
- Uniwersalne napięcie zasilania: 24 V AC/DC ±15%, zapewniające łatwość integracji z większością systemów automatyki.
- Wbudowana dioda LED sygnalizacyjna: umożliwia szybkie sprawdzenie stanu pracy urządzenia (żółty wskaźnik).
- Varystor (VDR): ochrona przed przepięciami zwiększa niezawodność i trwałość instalacji.
- Klasa szczelności IP65: gwarantuje odporność na pył oraz strumienie wodne, umożliwiając pracę w wymagających środowiskach przemysłowych.
- Obudowa z odpornego tworzywa PA: zapewnia bardzo dobrą odporność chemiczną i na oleje, co pozwala na stosowanie w wielu sektorach przemysłu.
- Szybki i bezpieczny montaż: samozłączenie za pomocą zacisków śrubowych oraz montaż na śrubę M3.
Zastosowania – wtyczka zaworowa do cewek i elektrozaworów typu CI
Wtyczka zaworowa typ CI znajduje zastosowanie głównie w:
- automatyce przemysłowej
- systemach hydraulicznych i pneumatycznych
- budowie maszyn i urządzeń technologicznych
- modułach sterowania i zabezpieczeń
- instalacjach transportu materiałów oraz liniach produkcyjnych
Możliwość pracy w szerokim zakresie temperatur (od -40°C do +90°C) czyni ten produkt wyjątkowo odpornym na zmienne warunki pracy. Dzięki swojej konstrukcji wtyczka typ CI 9,4 mm zapewnia wysoką niezawodność połączeń elektrycznych nawet w środowiskach o podwyższonej wilgotności lub zapyleniu.
Kompaktowa konstrukcja – wygoda montażu

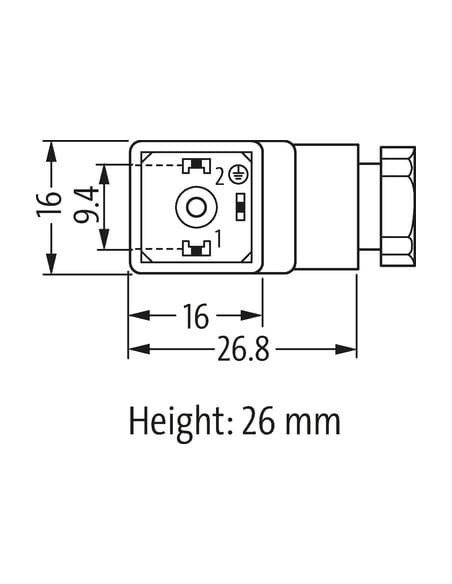

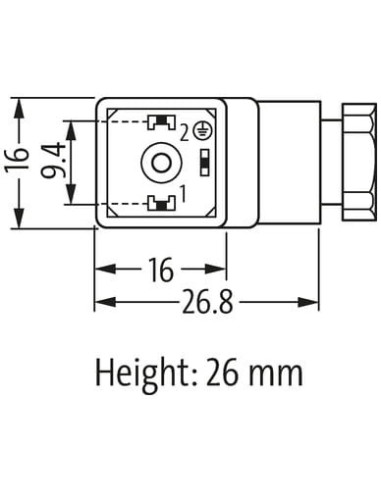

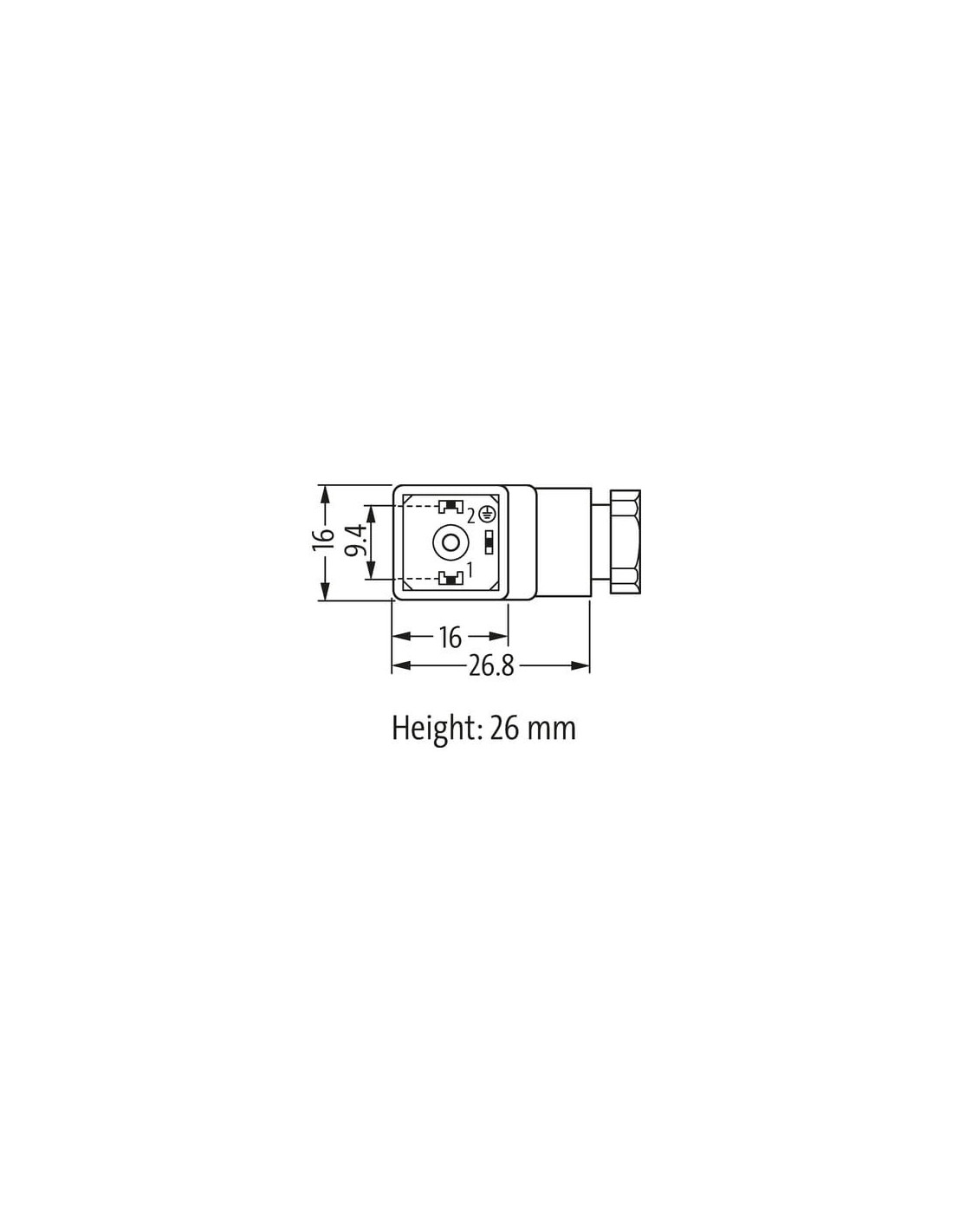

Kompaktowe wymiary (16 x 16 x 26,8 mm, wysokość 26 mm) pozwalają na zastosowanie w miejscach o ograniczonej przestrzeni. Montaż możliwy jest zarówno przez włożenie, jak i przykręcenie, a zastosowane złącze gwintowane M12 x 1,5 oraz obszar zaciskowy dla przewodów 0,34 – 0,5 mm² gwarantuje pewność oraz szybkość instalacji.
Bezpieczeństwo i niezawodność w każdej instalacji
Wbudowane funkcje diagnostyczne (LED) oraz ochrona elektryczna (varystor), a także solidne uszczelnienie (NBR) i trwała obudowa z poliamidu (PA) eliminują ryzyko awarii oraz wydłużają żywotność całego systemu. Produkt spełnia wymogi międzynarodowych norm bezpieczeństwa (EN IEC 60529).
Wtyczka zaworowa SVS Eco typ CI 9,4 mm stanowi niezawodny wybór wszędzie tam, gdzie konieczne jest pewne, bezpieczne i szybkie połączenie elektryczne urządzeń automatyki przemysłowej.
