Typ BI (11 mm)
24 V AC ±20% / DC ±25%

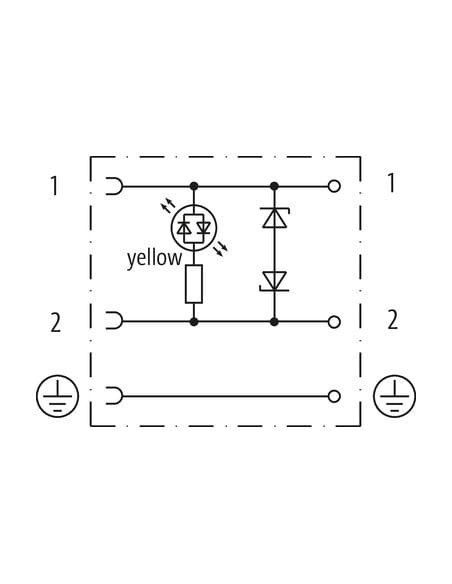

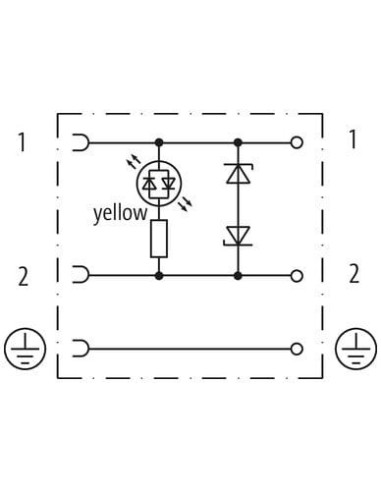

Dioda LED i dioda Z
PG9
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

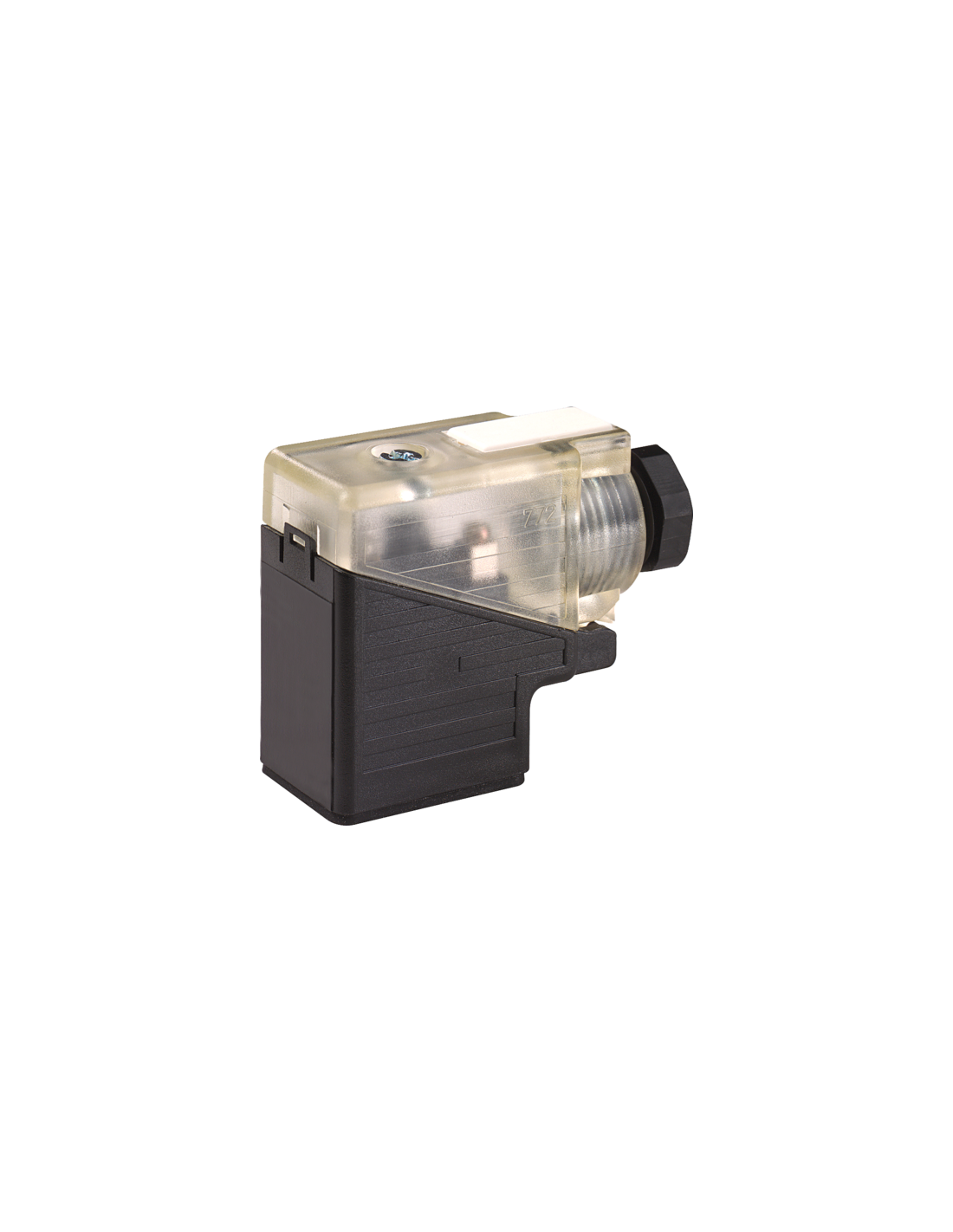

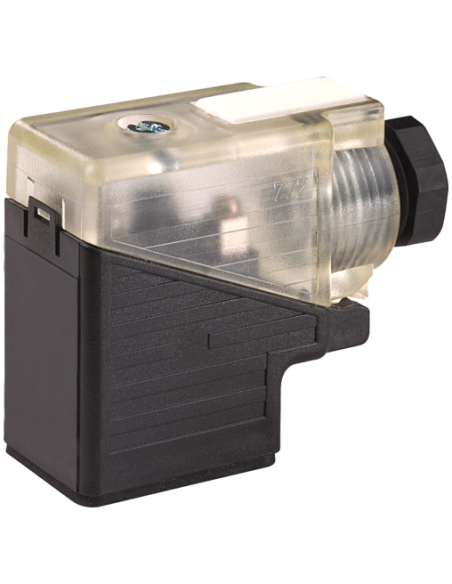

Wtyczka zaworowa SVS typ BI 11 mm 24V LED + Dioda Zenera – profesjonalne rozwiązanie dla automatyki
Wtyczka zaworowa SVS typu BI o rozmiarze 11 mm, zasilana napięciem 24V AC/DC, wyposażona w diodę LED oraz diodę Zenera, to niezawodny komponent stosowany w instalacjach elektrozaworów oraz układach pneumatycznych i hydraulicznych. Złącze PG9 gwarantuje szczelność oraz odporność zarówno mechaniczną, jak i chemiczną, co pozwala na wieloletnie, bezawaryjne użytkowanie w wymagających warunkach przemysłowych.
Zastosowanie wtyczki zaworowej BI 11 mm – szerokie możliwości wykorzystania
Wtyczki zaworowe tego typu są szeroko stosowane w systemach automatyki, maszynach przemysłowych, liniach produkcyjnych oraz urządzeniach technologicznych. Dzięki swojej wszechstronności produkt znajduje zastosowanie między innymi w:
- Zasilaniu i sterowaniu cewkami zaworów elektromechanicznych
- Układach automatyki przemysłowej
- Systemach pneumatycznych i hydraulicznych
- Maszynach pakujących, produkcyjnych i przetwórczych
- Urządzeniach przemysłu spożywczego i chemicznego
Wytrzymała i szczelna wtyczka zaworowa umożliwia pracę nawet w trudnych warunkach środowiskowych, gdzie wymagana jest odporność na działanie olejów, chemikaliów oraz intensywnej eksploatacji.
Najważniejsze cechy i korzyści użytkowania wtyczki SVS BI 11 mm
- Wysoki stopień ochrony IP65, zapewniający pełną ochronę przed kurzem i strumieniami wody
- Dioda LED sygnalizująca stan pracy, co ułatwia diagnozowanie i serwisowanie układów
- Dioda Zenera gwarantuje ochronę obwodów przed przepięciami, co zwiększa niezawodność

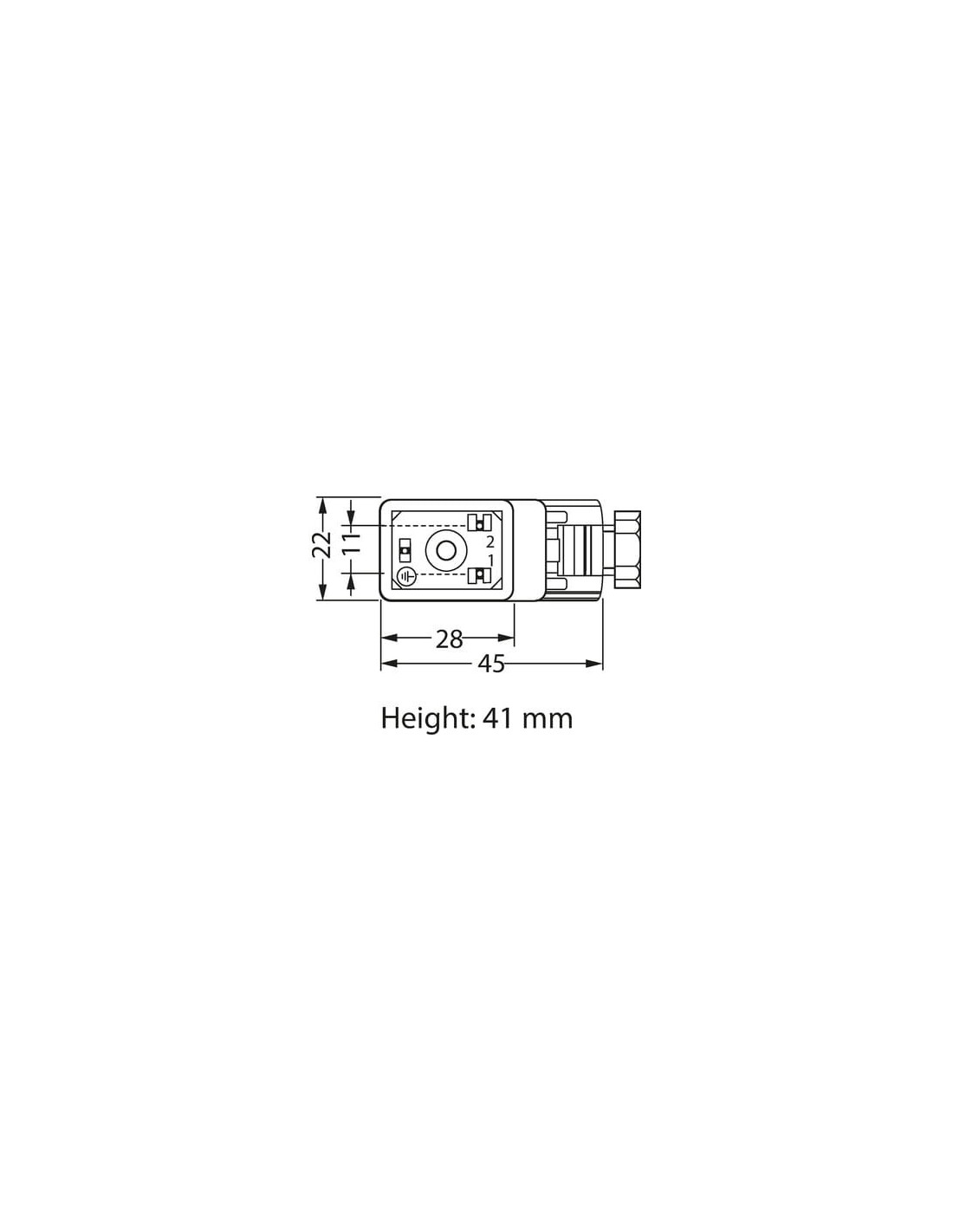

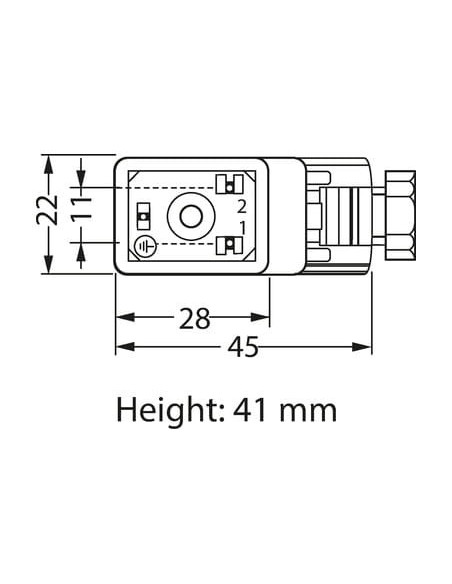

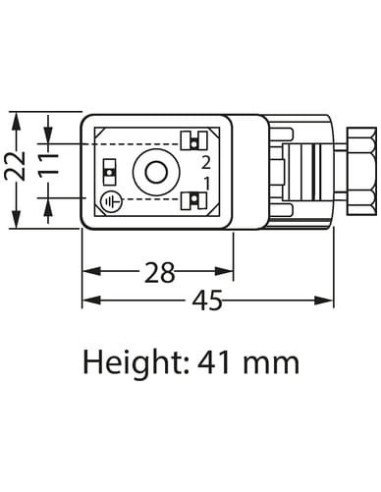

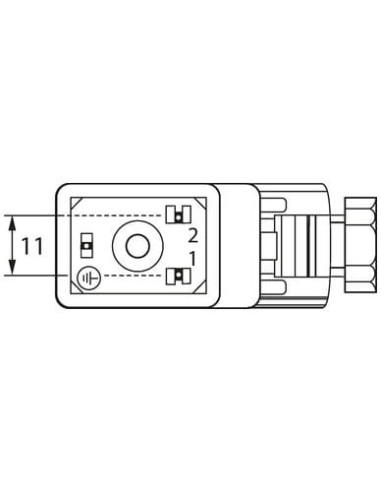

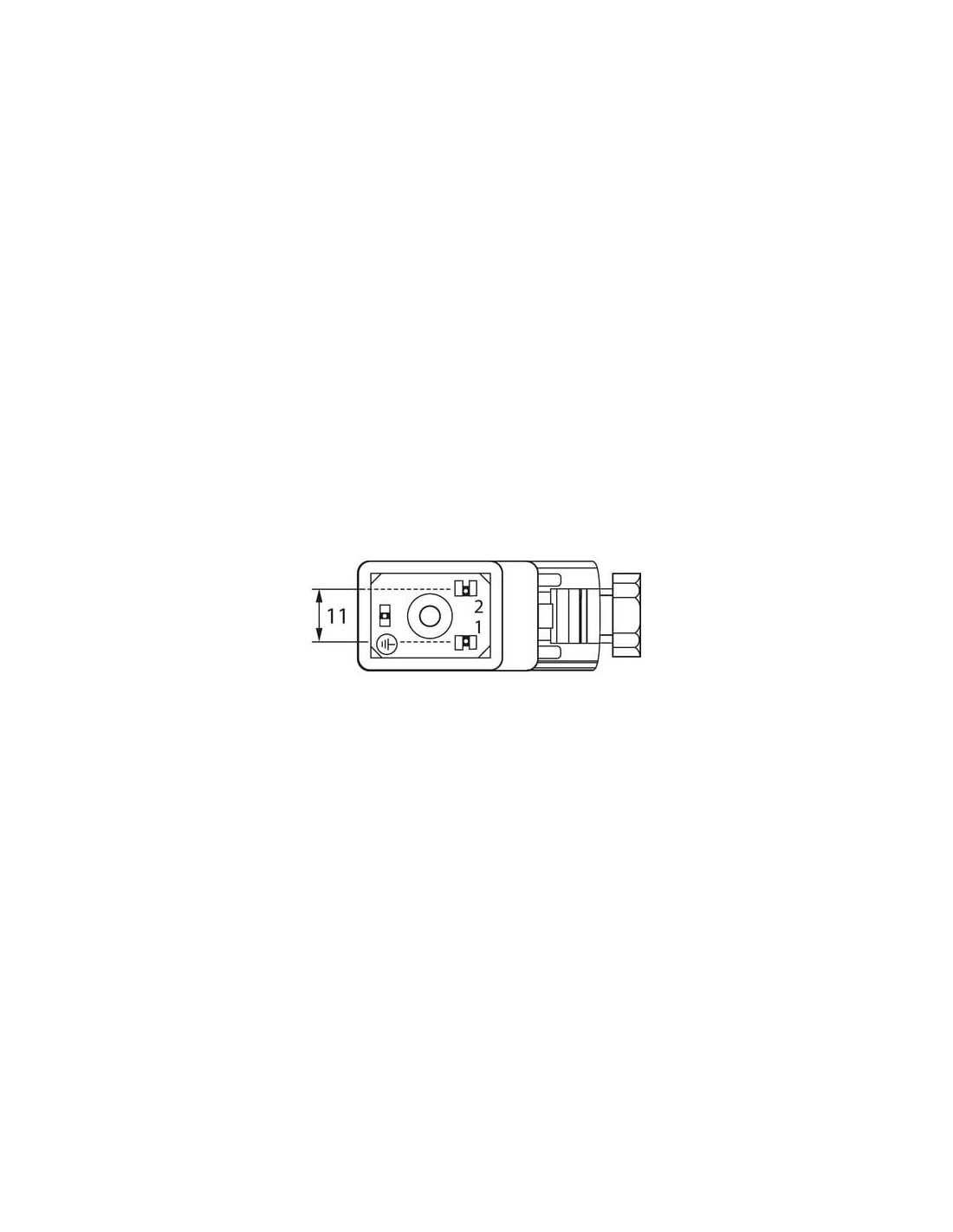

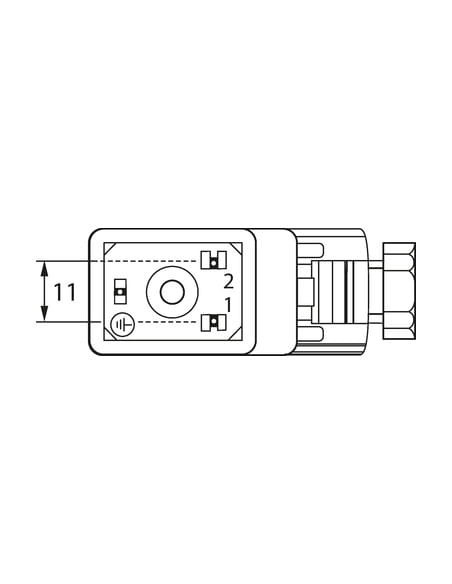

- Kompaktowa konstrukcja o wymiarach 11 mm (rozstaw pinów), wysokości 41 mm, szerokości 22 mm, długości 45 mm – możliwość montażu w ciasnych przestrzeniach
- Wytrzymałe materiały obudowy odporne na chemikalia oraz oleje
- Łatwy montaż i serwis dzięki przejrzystemu oznaczeniu pinów oraz złączom śrubowym
Bezpieczeństwo i niezawodność – optymalny wybór do automatyki przemysłowej
Wtyczka SVS typ BI 11 mm została zaprojektowana z myślą o spełnieniu norm bezpieczeństwa i odporności wymaganych w nowoczesnych systemach przemysłowych. Oferuje skuteczną ochronę obwodów dzięki wbudowanej diodzie LED oraz diodzie Zenera. Zastosowanie tej wtyczki przekłada się na długotrwałą i bezawaryjną eksploatację urządzeń, minimalizując ryzyko awarii spowodowanych czynnikami zewnętrznymi. Kompaktowa budowa i łatwa integracja z istniejącymi instalacjami sprawiają, że jest to uniwersalne rozwiązanie do profesjonalnych zastosowań.
