Typ A (18 mm) dla wyłączników ciśnieniowych
250 V AC/DC
bez komponentów
metryczny
samozłączne
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Moment dokręcenia śruby zaciskowej | 0,2 Nm |
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| śruba mocująca | M3 |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

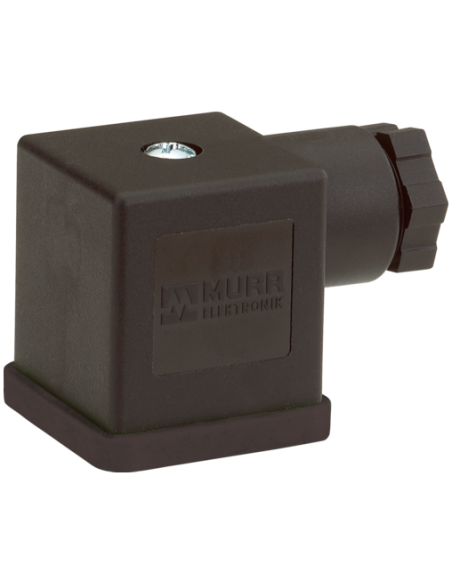

Wtyczka zaworowa SVS Eco typ A 18mm – niezawodne połączenie dla aplikacji przemysłowych
Wtyczka zaworowa SVS Eco typ A 18mm skręcana to nowoczesne rozwiązanie przeznaczone do szybkiego i bezpiecznego podłączania elektrozaworów oraz czujników w instalacjach przemysłowych. Polecana jest szczególnie tam, gdzie kluczowa jest niezawodność połączeń elektrycznych oraz odporność na trudne warunki otoczenia.
Typowe zastosowania wtyczki zaworowej 18mm w automatyce
Złącza zaworowe typ A 18mm znajdują szerokie zastosowanie w:
- systemach pneumatyki i hydrauliki,
- siłownikach przemysłowych,
- automatyce procesowej,
- wyłącznikach ciśnieniowych,
- instalacjach wymagających szybkich połączeń z elektrozaworami.
Dzięki uniwersalnej budowie wtyczka sprawdza się w wielu branżach przemysłu, takich jak produkcja, automatyka, energetyka czy obróbka mechaniczna.
Zalety i cechy wyróżniające wtyczkę zaworową SVS Eco A 18mm
- Wysoka odporność chemiczna i na oleje – obudowa wykonana z tworzywa PA gwarantuje ochronę przed szkodliwymi czynnikami środowiskowymi.
- Klasa szczelności IP65 – zabezpiecza przed pyłem oraz strumieniami wody z dowolnego kierunku.
- Trwała i solidna konstrukcja – idealna do pracy w wymagających warunkach przemysłowych, w temperaturach od -40°C do +90°C.
- Łatwy i szybki montaż – skręcana konstrukcja umożliwia pewne i bezpieczne przyłączenie przewodów (przekrój 0,5-1,5 mm²).
- Standardowy układ pinów 3 + PE – zapewnia kompatybilność z większością elektrozaworów oraz wyłączników ciśnieniowych dostępnych na rynku.
- Mocny gwint montażowy M16 x 1,5 – zapewnia pewny chwyt i stabilność połączenia.
- Możliwość wykorzystania w aplikacjach zasilanych prądem do 250V AC/DC i 10A.
Konstrukcja i budowa – wymiary i schematy

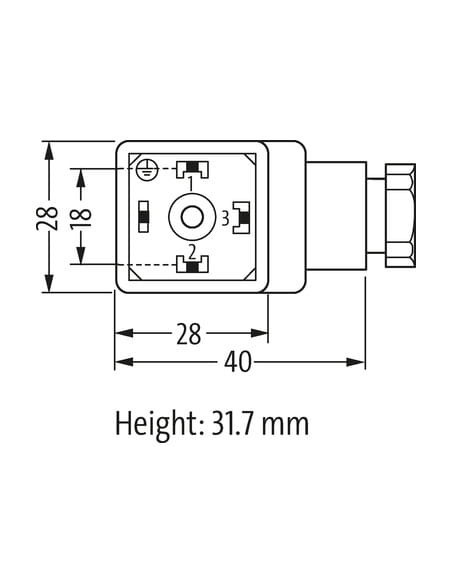

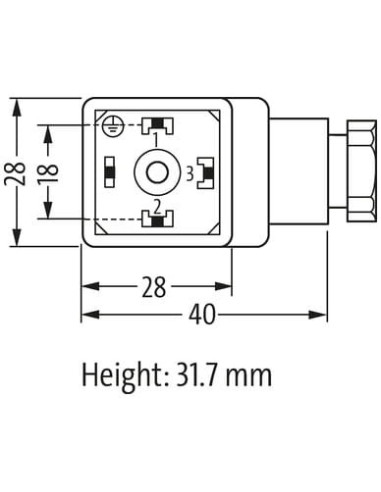

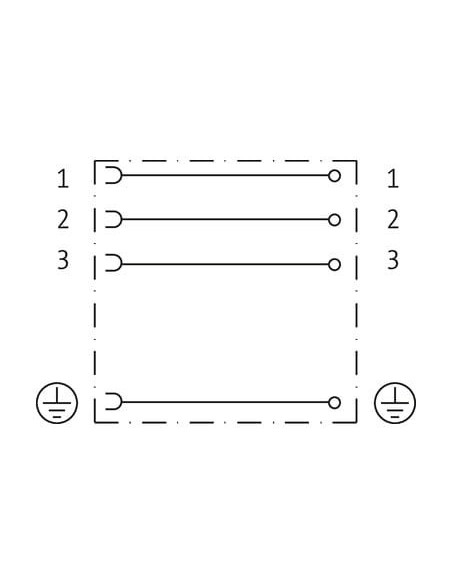

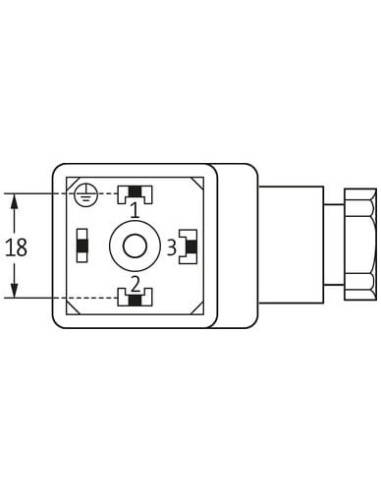

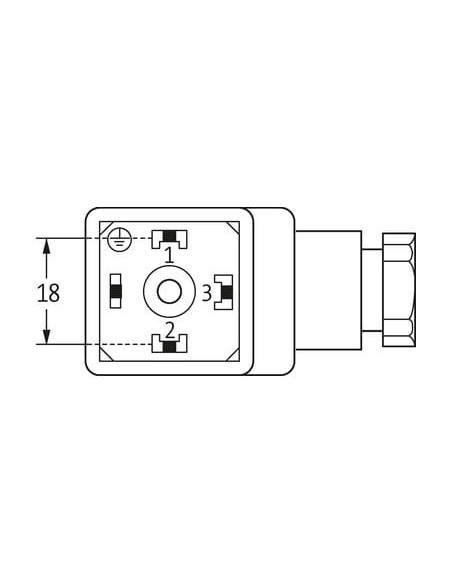

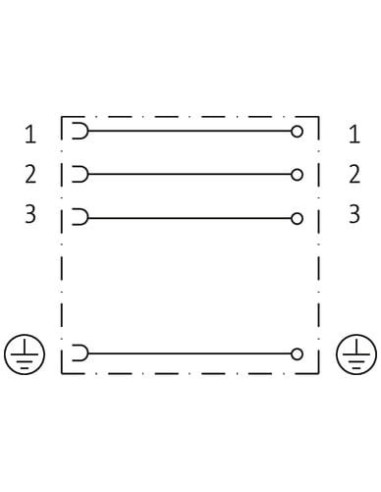

Wtyczka SVS Eco typ A posiada kompaktowe wymiary (28 x 28 x 40 mm przy wysokości 31,7 mm), co pozwala na montaż w ograniczonych przestrzeniach. Standardowy rozstaw pinów (18 mm) oraz czytelny schemat połączeń (3 piny + PE) umożliwiają bezproblemową integrację z istniejącymi urządzeniami.
Obudowa w kolorze czarnym wykonana z PA oraz uszczelka z NBR dodatkowo zabezpieczają wnętrze złącza przed wilgocią i zabrudzeniami.
Bezpieczeństwo użytkowania – zgodność z normami
Produkt jest zgodny z normą EN IEC 60529 (IP65) i posiada miejsce na zabezpieczenie mechaniczne opaskami oraz uwzględnia wymagane momenty dokręcenia (0,4 Nm dla śruby mocującej oraz 0,2 Nm dla śruby zaciskowej), co zapewnia trwałość i bezpieczeństwo użytkowania.
Podsumowanie – uniwersalność i trwałość złącza SVS Eco A 18mm
Wtyczka zaworowa SVS Eco typ A 18mm to niezawodne, łatwe w montażu i wszechstronne rozwiązanie do zastosowań przemysłowych, gdzie wymagane są szybkie połączenia i wysoki poziom ochrony. Doskonale sprawdza się w automatyce przemysłowej, instalacjach zaworów, a także systemach sterowania, gwarantując trwałość i bezpieczeństwo przez długi czas użytkowania.
