Typ A (18 mm)
24 V AC/DC ±25%
LED i RC
PG9
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

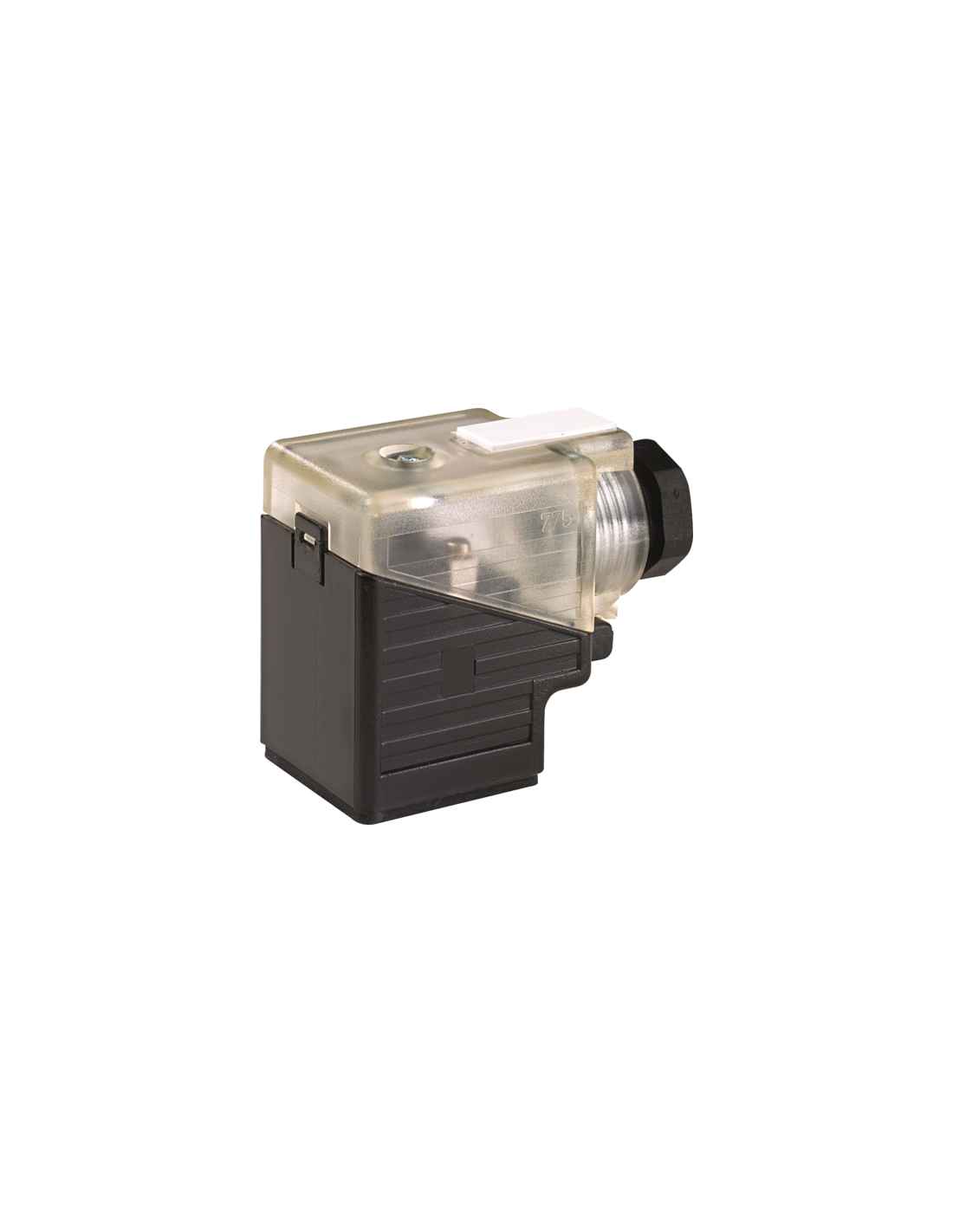

Wtyczka zaworowa typ A 18 mm 24V AC/DC – Profesjonalne rozwiązanie do elektrozaworów
Wtyczka zaworowa typ A 18 mm, kod produktu 7000-29061-0000000, to wysokiej jakości komponent dedykowany do połączeń elektrozaworów w przemysłowych instalacjach automatyki, hydrauliki oraz pneumatyki. Wariant z napięciem roboczym 24 V AC/DC z sygnalizacją LED oraz układem RC zapewnia optymalną kontrolę pracy zaworu oraz skuteczną ochronę przed przepięciami.
Charakterystyka – Wtyczka elektrozaworu typ A do profesjonalnych zastosowań
- Standard Typ A (rozstaw 18 mm) – kompatybilna z większością elektrozaworów spotykanych w automatyce oraz systemach pneumatycznych i hydraulicznych.
- Wysoki stopień ochrony IP65 – zapewnia doskonałą odporność na działanie pyłu i wody, odpowiednia do trudnych warunków przemysłowych.
- Odporność chemiczna i na oleje – solidna obudowa z tworzywa sztucznego gwarantuje długotrwałą eksploatację nawet w wymagających aplikacjach.
- Sygnalizacja LED (żółta) – czytelna dioda sygnalizuje aktualny stan pracy, co ułatwia diagnostykę i kontrolę.
- Układ tłumiący RC – chroni styki i elektronikę przed przepięciami oraz zakłóceniami pochodzącymi z cewek elektrozaworów.
- Łatwy montaż – standardowy gwint M3 oraz dławik PG9 zapewniają wygodny i szybki montaż przewodów.
Zastosowanie wtyczki zaworowej typ A 18 mm 24V AC/DC
Wtyczka znajduje zastosowanie w instalacjach przemysłowych, systemach automatyki, liniach produkcyjnych, a także w systemach hydraulicznych i pneumatycznych wyposażonych w elektrozawory zgodne z normą typ A. Zalecana jest wszędzie tam, gdzie wymagana jest niezawodność, odporność na czynniki środowiskowe oraz łatwa diagnostyka stanu zaworu.
Najważniejsze zalety wtyczki zaworowej typ A 24V LED RC
- Bezpieczne zasilanie 24V AC/DC ±25%
- Ochrona IP65 – dla zwiększonej trwałości i niezawodności
- Wytrzymałość na prąd roboczy do 2A

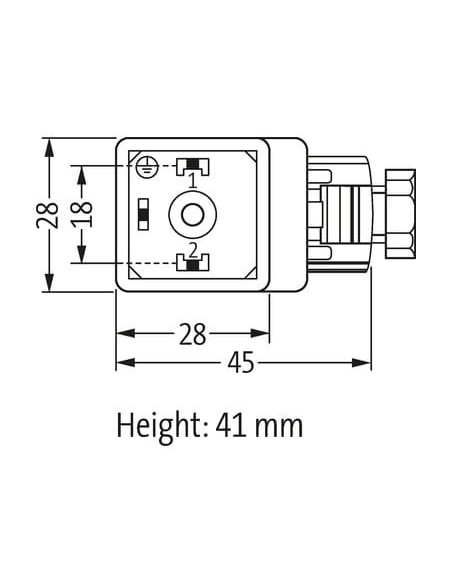

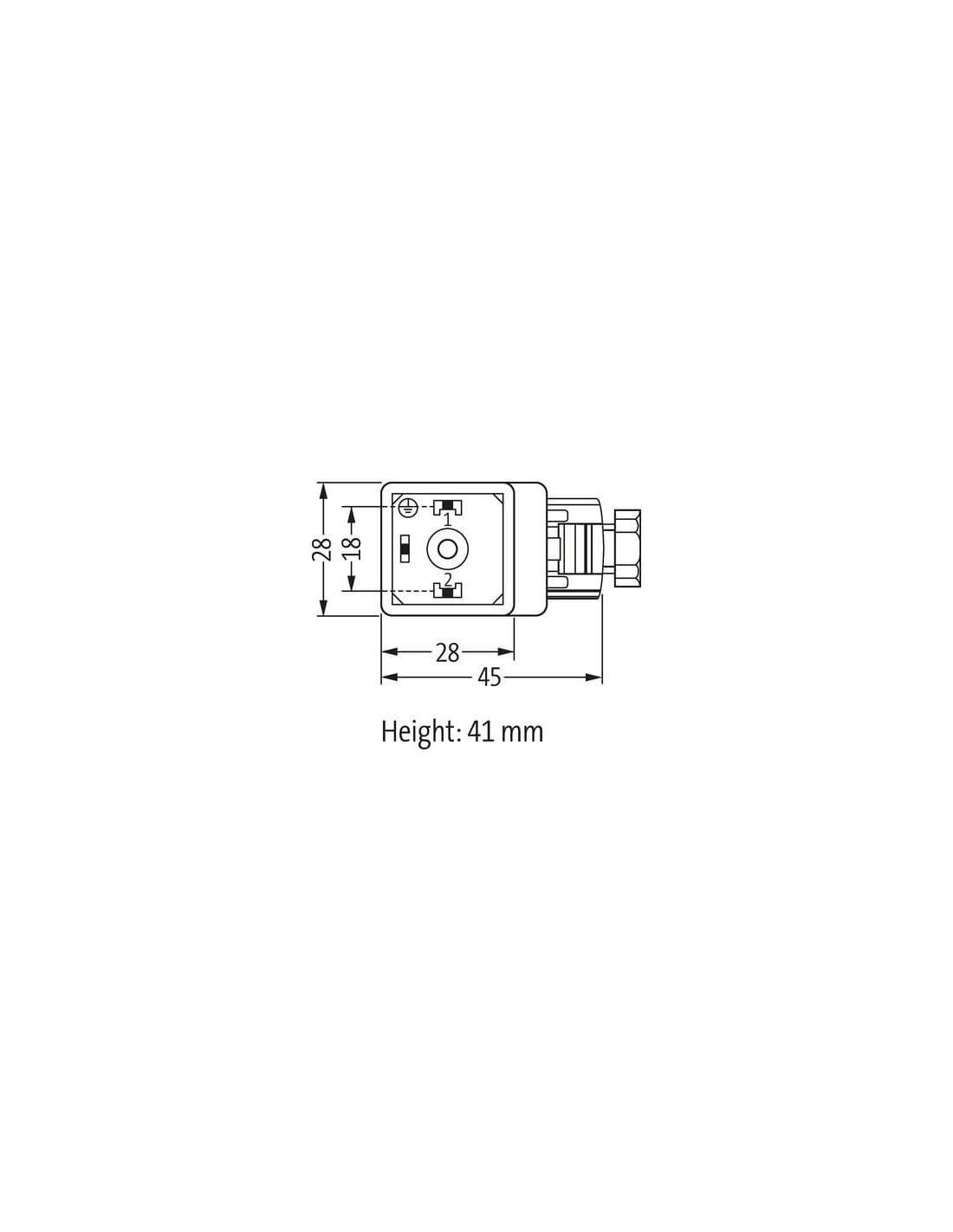

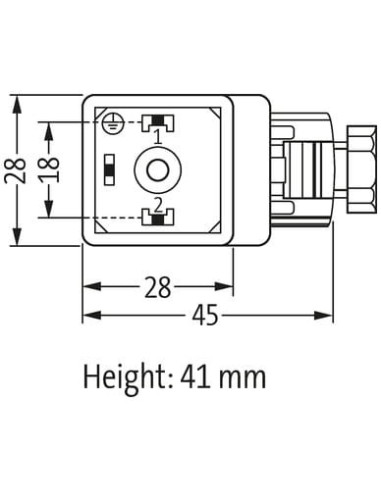

- Łatwa integracja dzięki uniwersalnym wymiarom: 18 × 28 × 28 mm
- Optymalna temperatura pracy: od -20°C do +60°C – sprawdzi się w chłodniach, halach produkcyjnych i magazynach

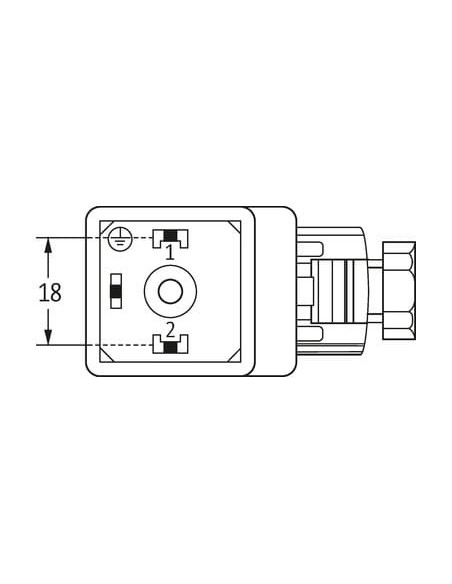

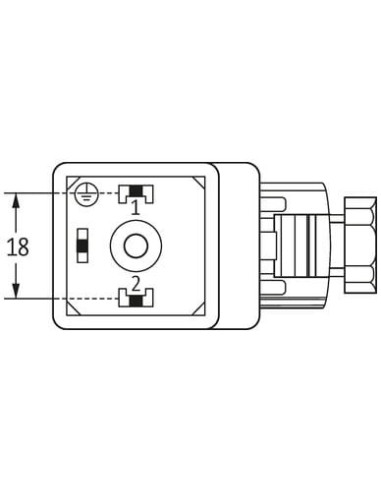

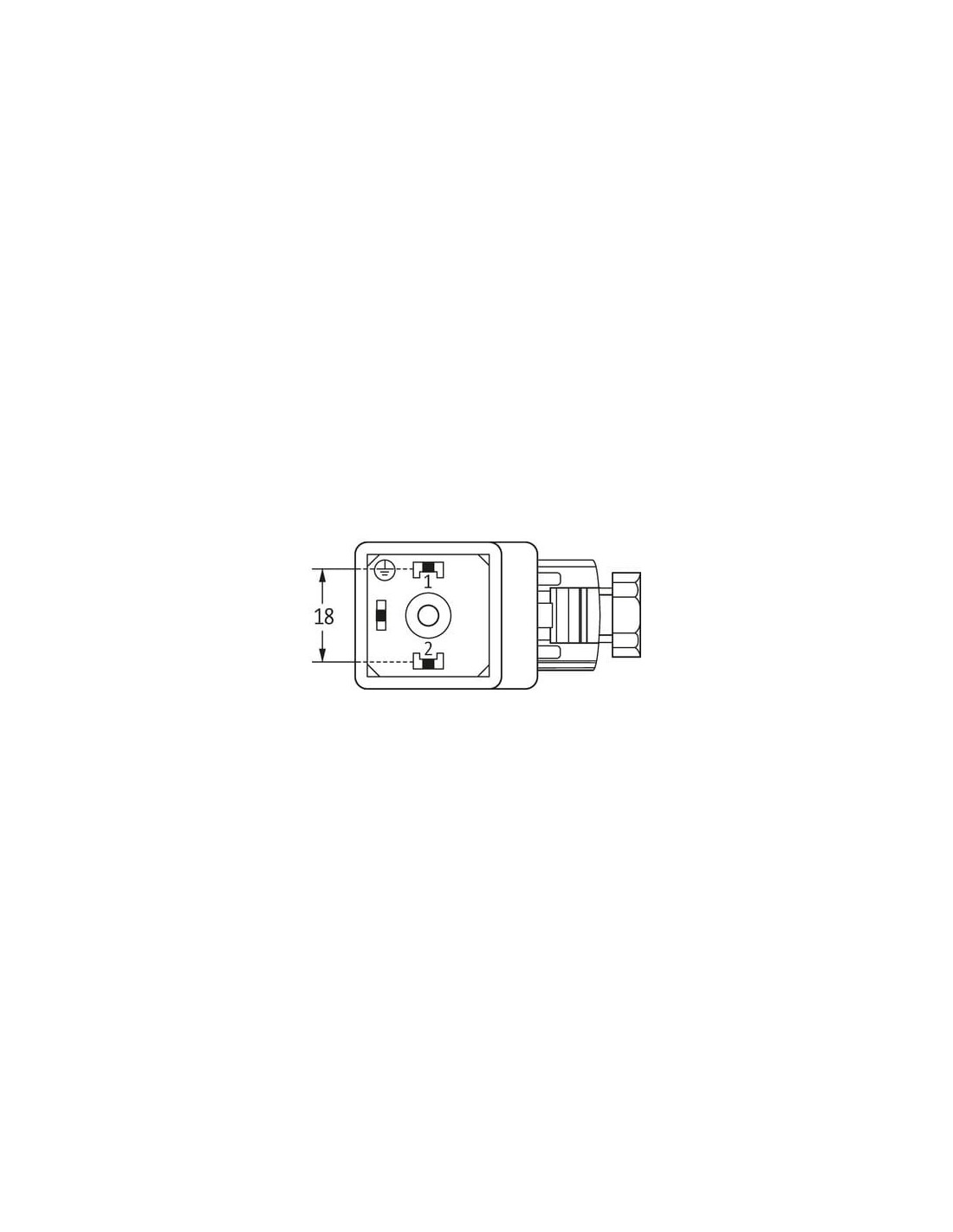

Budowa i schemat podłączenia wtyczki zaworowej typ A

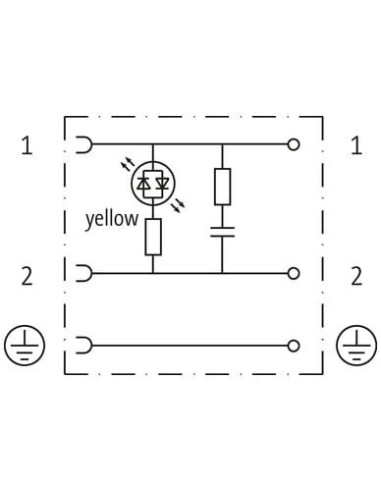

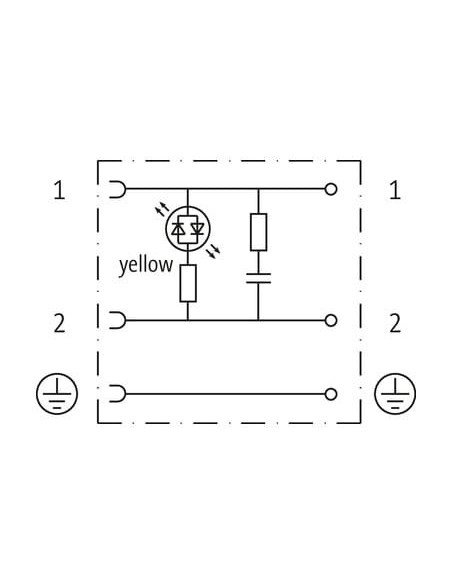

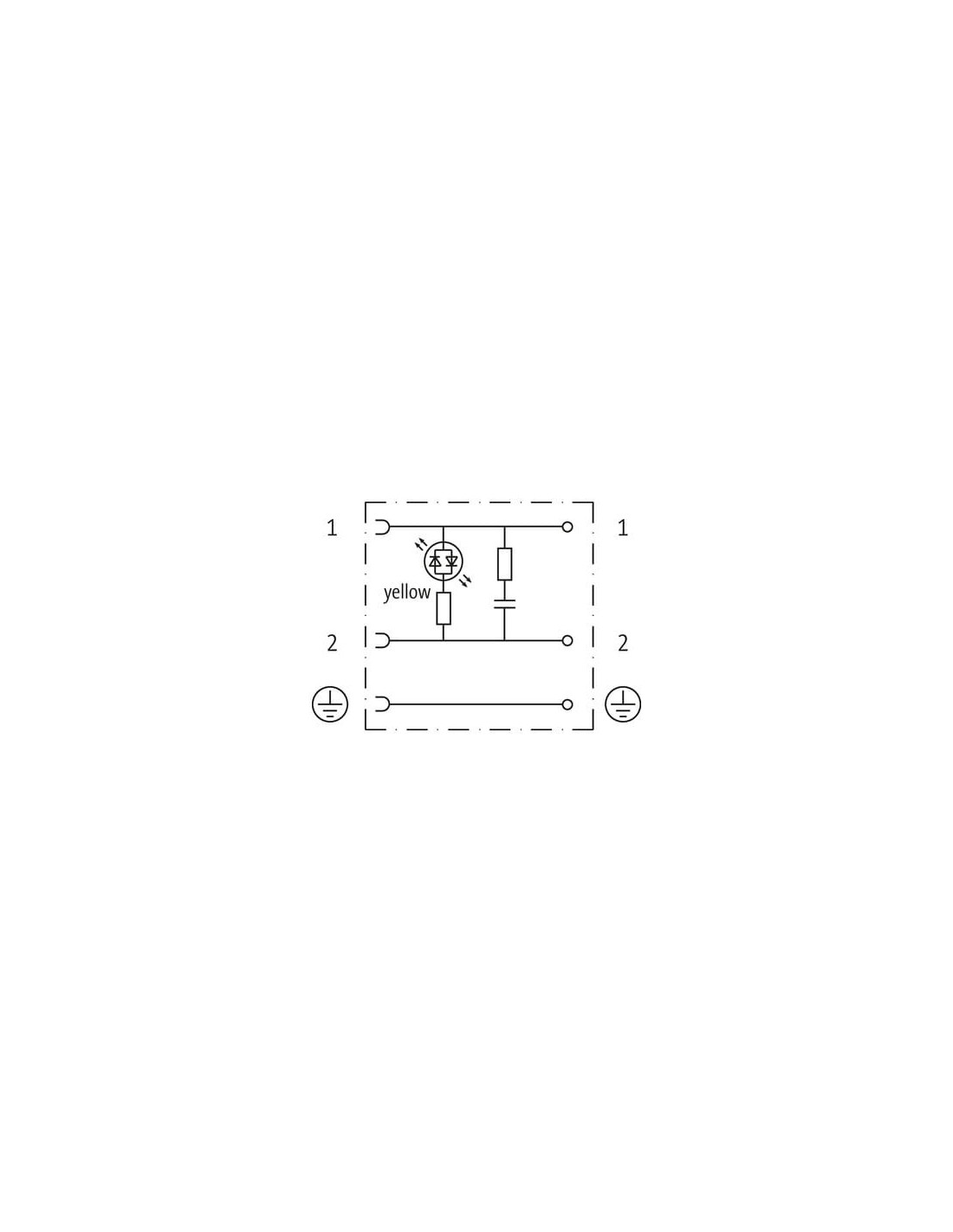

Przemyślana konstrukcja umożliwia łatwe i pewne połączenie z elektrozaworem za pomocą zacisków śrubowych. Wbudowana sygnalizacja LED oraz układ RC są w pełni zintegrowane, eliminując konieczność stosowania dodatkowych podzespołów. Obudowa jest oznaczona czytelnym symbolem połączeń, a przejrzysty schemat elektryczny ułatwia szybki montaż oraz kontrolę poprawności podłączenia.
Zastosowanie odpowiednich środków ochronnych (np. opasek kablowych) oraz zachowanie zalecanych promieni gięcia przewodów pozwala utrzymać wysoki stopień ochrony IP nawet podczas intensywnej eksploatacji.
