Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Konektor Mini 7/8" 5-pinowy z kablem 1,5 m – profesjonalne rozwiązanie połączeń przemysłowych
Konektor Mini 7/8" 7700-A5021-UMD0150 to wysokiej klasy złącze żeńskie, przeznaczone do wymagających zastosowań przemysłowych oraz automatyki. Produkt charakteryzuje się prostą konstrukcją, wyposażony jest w 5 pinów i kabel o długości 1,5 metra, co umożliwia bezpośrednie podłączenie do urządzeń i instalacji.
Najważniejsze zalety i możliwości wykorzystania konektora Mini 7/8"
Złącze 7/8 cala jest powszechnie wykorzystywane w środowiskach, które wymagają solidnych i pewnych połączeń energetycznych, zarówno w maszynach, systemach transportowych, jak i instalacjach sterujących procesami.
- Uniwersalność zastosowania – pozwala na łączenie urządzeń zasilających, czujników, elementów wykonawczych, silników oraz rozdzielnic.
- Odporność na czynniki zewnętrzne – dzięki wysokiemu stopniowi ochrony IP68 konektor może być stosowany w suchych, wilgotnych oraz zapylonych warunkach.
- Wytrzymałość mechaniczna – obudowa wykonana z PUR zapewnia wysoką odporność na uszkodzenia mechaniczne oraz jest odporna chemicznie i na oleje, co umożliwia pracę w zakładach przemysłowych i fabrykach.
- Zabezpieczenie przeciwwstrząsowe – specjalna konstrukcja gwintu i mocowania gwarantuje stabilność połączenia nawet w warunkach drgań.
- Bezpieczeństwo użytkowania – złącze spełnia wymogi izolacji i ochrony przeciwprzepięciowej, co gwarantuje niezawodność pracy instalacji.
Zastosowanie konektora Mini 7/8" 5-pinowego
Konektory 7/8" z 5 pinami doskonale sprawdzają się w branżach takich jak:
- Automatyka przemysłowa
- Budowa maszyn i urządzeń
- Systemy transportowe i magazynowe
- Energetyka oraz instalacje rozdzielcze
- Robotyka i aplikacje mobilne
Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do 80°C), wysokiej odporności na płomienie oraz wytrzymałości na miliony cykli gięcia, produkt może być stosowany zarówno w aplikacjach stacjonarnych, jak i ruchomych.
Budowa i schemat połączeń konektora Mini 7/8"

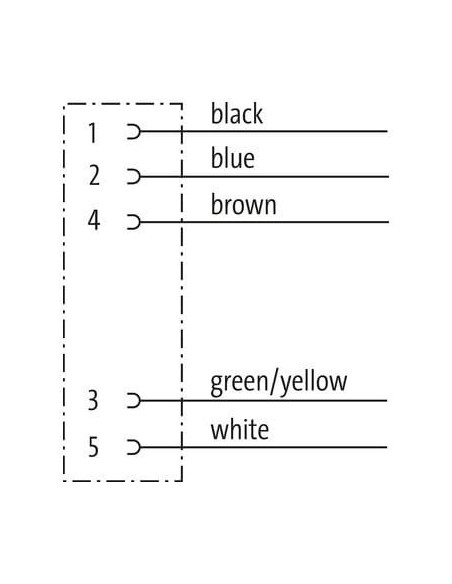

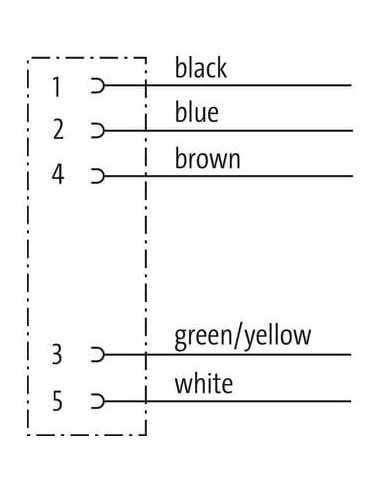

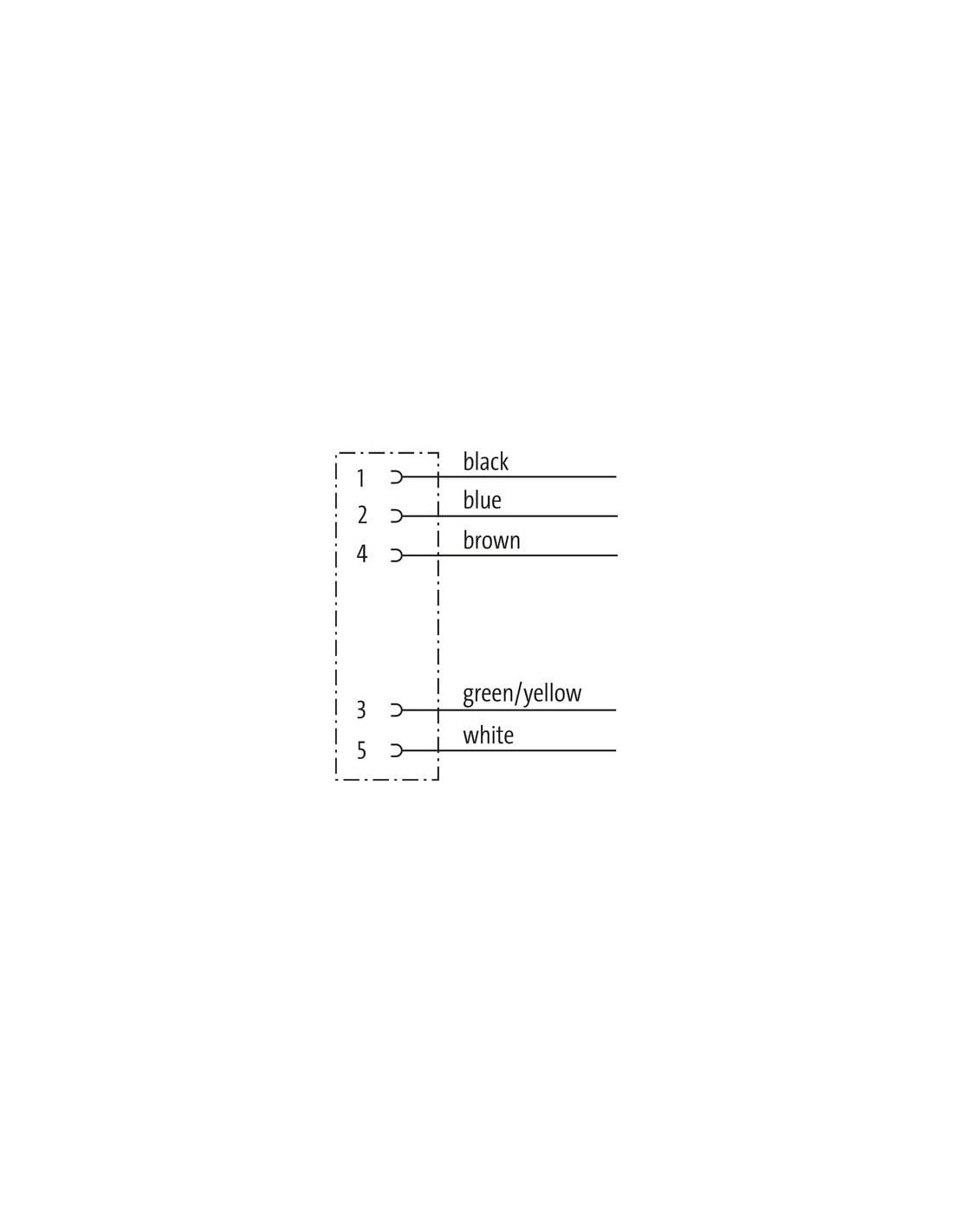

Każdy przewód ma dokładnie oznaczony kolor i numer, co pozwala na bezpieczne, szybkie i bezbłędne podłączanie urządzeń zgodnie z zamieszczonym schematem połączeń (patrz grafika techniczna). Solidny gwint 7/8" zapewnia szczelność oraz trwałość mocowania, a specjalne gwinty umożliwiają szybki montaż i demontaż.
- Kolory przewodów: biały, niebieski, brązowy, zielono-żółty, czarny
- Kodowanie styku: zgodnie ze schematem technicznym
- Przekrój przewodu: 1,5 mm² – idealny do przesyłu zasilania i sygnałów
Montaż i eksploatacja konektora Mini 7/8"
Podczas instalacji należy zwrócić uwagę na właściwy promień gięcia przewodu oraz odpowiednie zabezpieczenie przed uszkodzeniami mechanicznymi, np. poprzez stosowanie opasek kablowych. Dzięki odporności na benzynę, oleje oraz wybrane chemikalia, złącze sprawdzi się w trudnych warunkach przemysłowych.
Konektor Mini 7/8" 7700-A5021-UMD0150 zapewnia niezawodność, bezpieczeństwo oraz wysoką jakość połączeń w najbardziej wymagających aplikacjach przemysłowych.
