M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

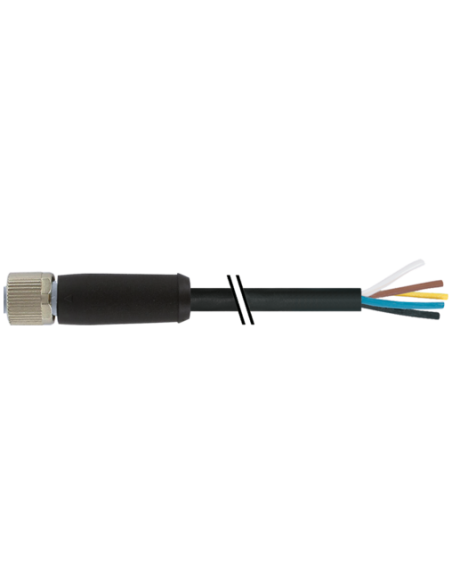

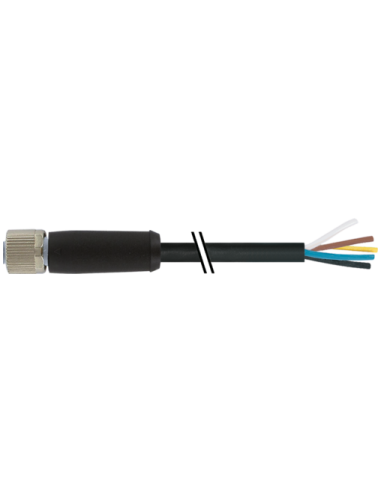

Złącze żeńskie M12 Zasilanie 0° Kod L z kablem 2 m – 7000-P4221-P340200
Złącze żeńskie M12 zasilające o kodowaniu L to nowoczesny i wytrzymały element połączeniowy, wykorzystywany w różnorodnych aplikacjach przemysłowych, gdzie niezbędne jest niezawodne i bezpieczne zasilanie urządzeń elektrycznych. Produkt wyróżnia się wysoką jakością wykonania oraz odpornością na trudne warunki środowiskowe.
Najważniejsze cechy i zalety złącza M12 Kod L
- Uniwersalne zastosowanie – dedykowane do przesyłu zasilania w automatyce przemysłowej, szafach sterowniczych oraz instalacjach maszynowych.
- Wytrzymała konstrukcja – obudowa wykonana z odpornego tworzywa PUR oraz cynkowego odlewu ciśnieniowego zapewnia odporność chemiczną i na oleje.
- Stopień ochrony IP65/IP67 – złącze jest odporne na pył i wilgoć, co gwarantuje stabilną pracę nawet w wymagających warunkach przemysłowych.
- Wysokie parametry elektryczne – możliwość pracy z napięciem do 63 V DC i prądem do 16 A.
- Optymalna długość kabla – 2-metrowy przewód umożliwia wygodną instalację.
- Kodowanie L – zapewnia bezpieczeństwo połączeń zasilających oraz zapobiega nieprawidłowemu podłączeniu.
- Trwałe pozłacane styki ograniczają ryzyko wystąpienia korozji i gwarantują pewny kontakt na długi czas.
- Przewody o przekroju 2,5 mm² pozwalają na przesył dużych obciążeń prądowych.
Zastosowania złącza M12 L-code
Produkt doskonale sprawdza się w środowiskach przemysłowych wymagających niezawodnego zasilania komponentów automatyki, przetworników, silników, zaworów oraz czujników. Znajduje zastosowanie w:
- Automatyce przemysłowej
- Budowie maszyn i urządzeń
- Instalacjach rozdzielczych
- Systemach sterowania i zasilania
- Robotyce
Bezpieczne i niezawodne połączenie
Złącze M12 z kodowaniem L wyposażone jest w system zatrzaskowy oraz dodatkowe zabezpieczenie przeciwwstrząsowe, co gwarantuje stabilność połączenia nawet w warunkach drgań i wibracji. Produkt jest zgodny z normą IEC 61076-2-111, co zapewnia kompatybilność i bezpieczeństwo użytkowania.
Budowa, konstrukcja i oznaczenia przewodów

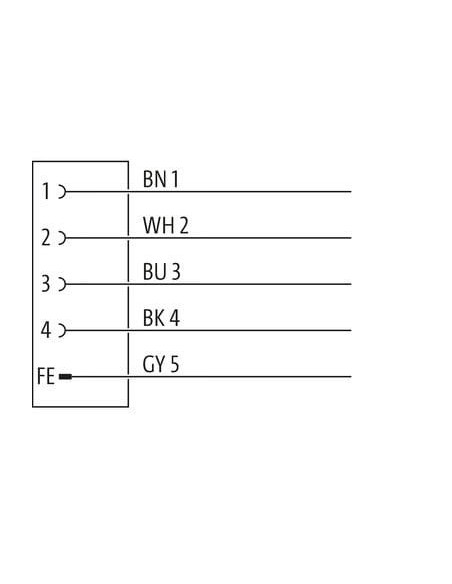

Złącze posiada gwint M12 x 1 i wyposażone jest w pięć oznaczonych przewodów:
- 1 (BN) – brązowy
- 2 (WH) – biały
- 3 (BU) – niebieski
- 4 (BK) – czarny
- FE (GY) – szary, przewód ochronny
Taka konfiguracja ułatwia prawidłowe podłączenie podczas montażu, a czytelne schematy oraz oznaczenia przewodów eliminują ryzyko pomyłek.
Odporność na warunki środowiskowe
Złącze M12 dostępne jest z przewodem o wysokiej odporności na:
- działanie olejów i smarów
- promieniowanie UV
- benzynę i substancje chemiczne (w określonych zakresach)
- płomienie – spełnia normy UL 1581 i IEC 60332-2-2
Materiał płaszcza przewodu to wytrzymały PUR, a wewnętrzna izolacja wykonana z bezhalogenowego PP gwarantuje niezawodność oraz bezpieczeństwo użytkowania w różnych aplikacjach.
Możliwości indywidualizacji
Złącze oferuje możliwość zamówienia z innymi długościami przewodu na życzenie, co pozwala na dopasowanie rozwiązania do specyfiki każdej instalacji.
Dzięki powyższym właściwościom złącze M12 żeńskie z kodem L z kablem to uniwersalne, trwałe i łatwe w montażu rozwiązanie, przeznaczone do zasilania systemów przemysłowych, automatycznych oraz maszynowych.
