Żeński proste
7/8"
4-piny
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

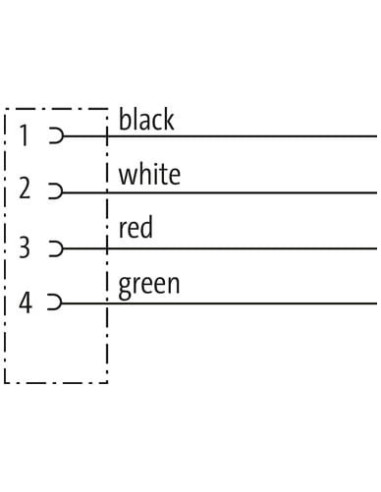

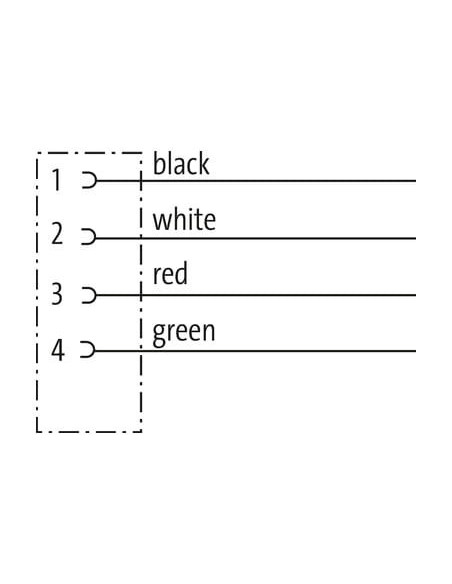

| wire arrangement | czarny, zielony, czerwony, biały |
General data | Cable
| Identyfikacja przewodu | U1C |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires z 5 Filler twisted |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | czarny, zielony, czerwony, biały |
Mechanical data | Cable
| Cable weigth | 117,7 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 9,02 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

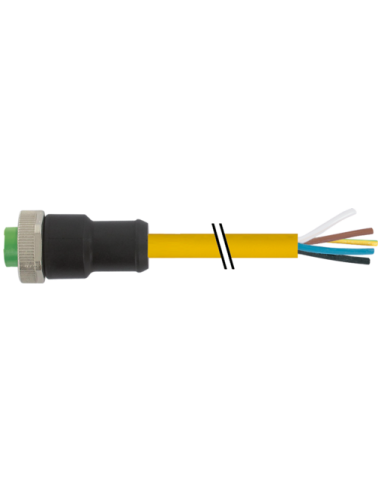

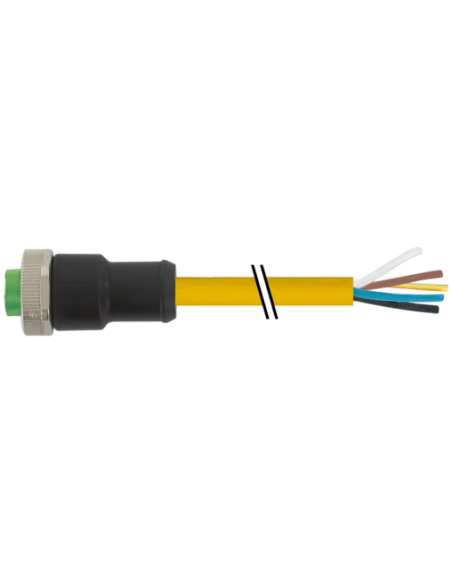

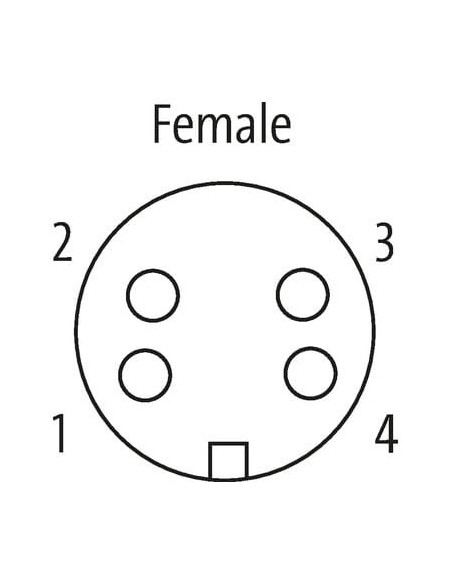

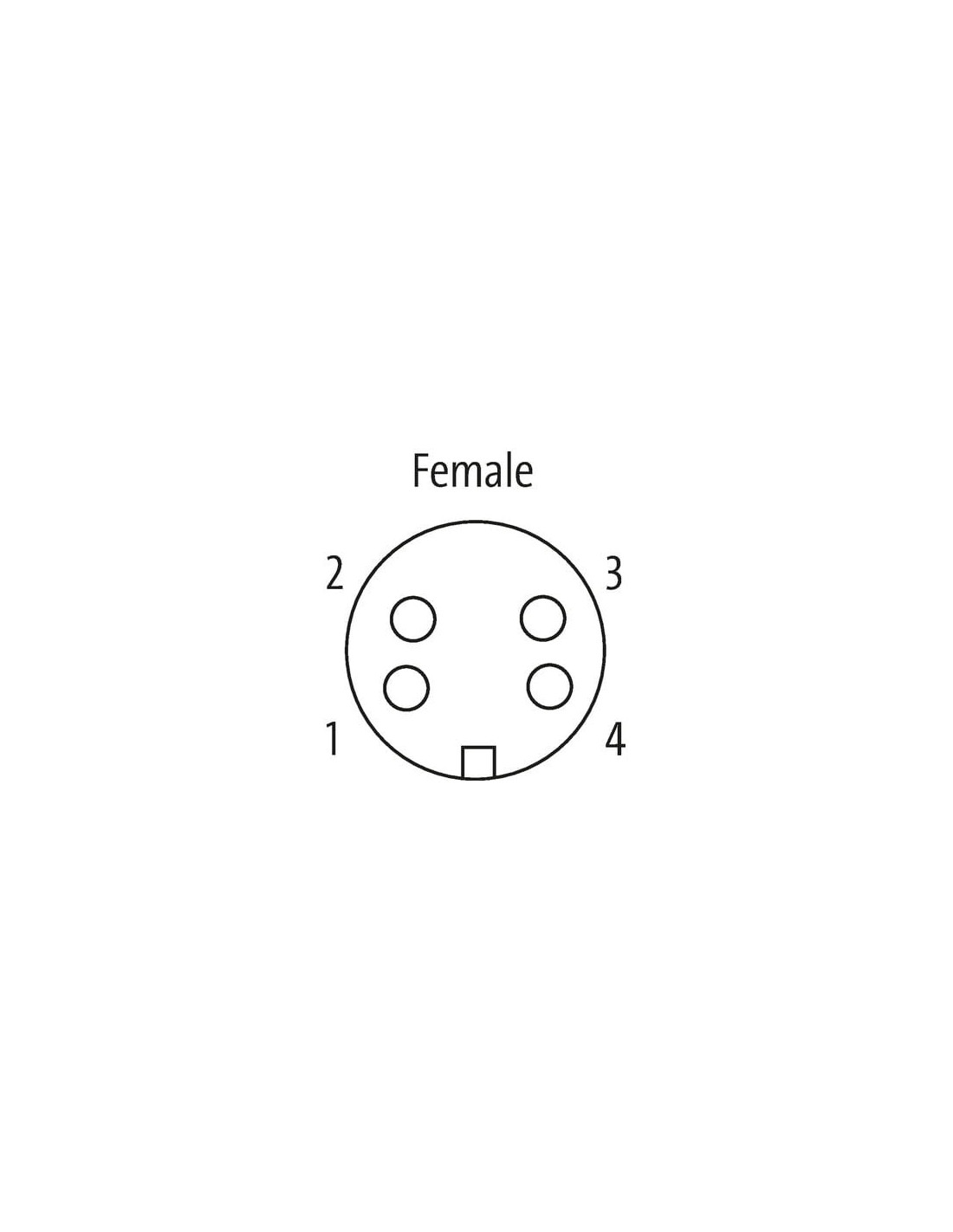

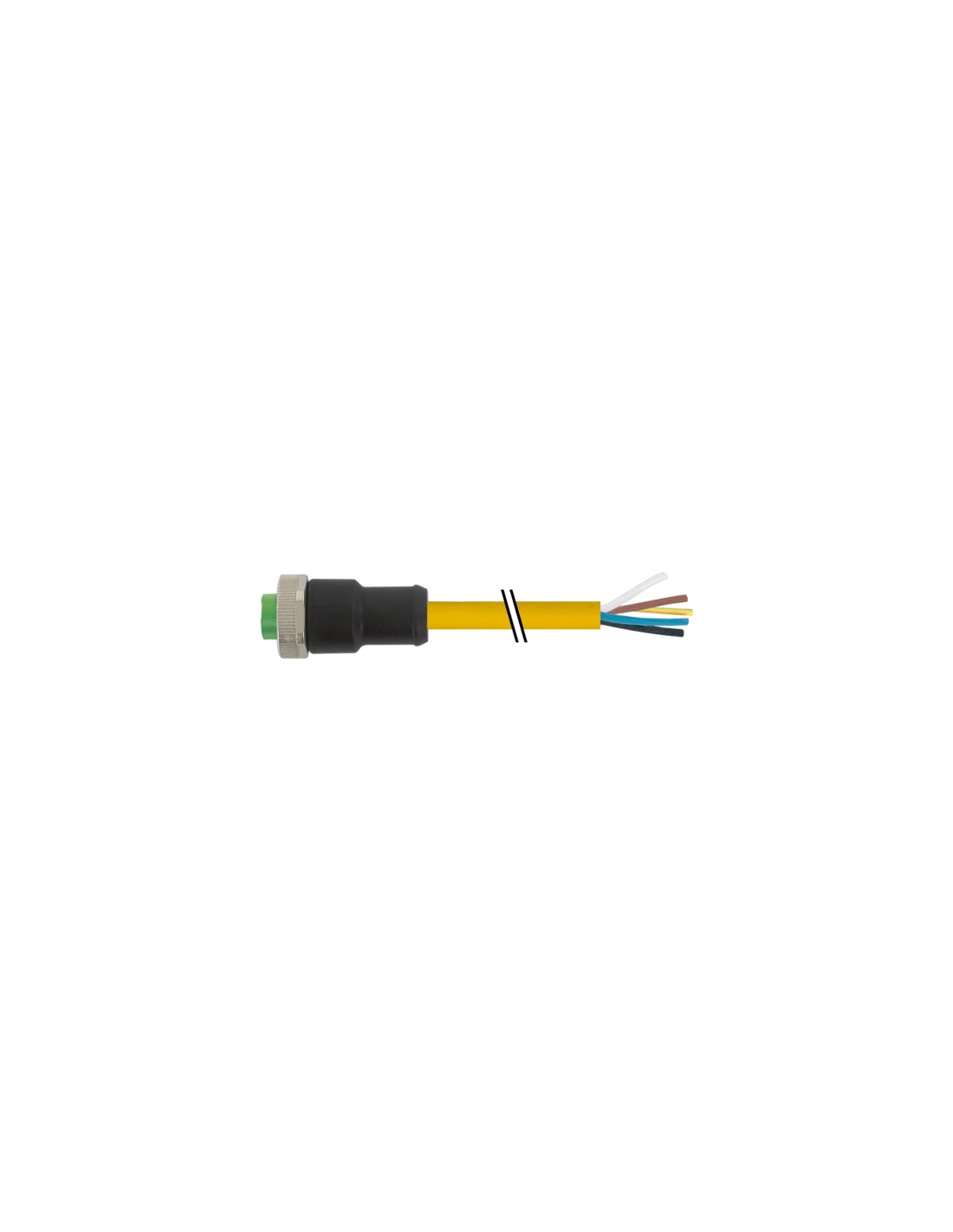

Mini (7/8") 4-biegunowy przewód złączowy żeński z kablem — 7700-A4021-U1C3000
Miniaturowy przewód złączowy o średnicy 7/8" z prostym, 4-pinowym złączem żeńskim to solidne rozwiązanie do wymagających zastosowań przemysłowych i automatyki. Element ten przeznaczony jest do niezawodnego przesyłania zasilania lub sygnałów w instalacjach przemysłowych, wszędzie tam, gdzie kluczowe są trwałość, odporność oraz bezpieczeństwo połączenia.
Cechy wyróżniające przewód złączowy Mini 7/8" 4-pin
- Wysoka klasa szczelności IP68 — zapewniająca ochronę przed kurzem i długotrwałym zanurzeniem w wodzie, co czyni go idealnym do pracy w trudnych warunkach przemysłowych.
- Odporność mechaniczna i chemiczna — wytrzymała obudowa z PUR odporna na oleje, substancje chemiczne oraz uszkodzenia mechaniczne.
- Bezpieczny montaż — system mocowania „włożone, przykręcone” oraz zabezpieczenie przeciwwstrząsowe gwarantują pewne i trwałe połączenie.
- Długi przewód — 30 m — kabel instalacyjny pozwala na elastyczność montażową nawet w rozległych systemach automatyki i zasilania.
- Maksymalna obciążalność prądowa 9A i napięcie 600V — umożliwia szeroką gamę zastosowań w zasilaniu maszyn i urządzeń.

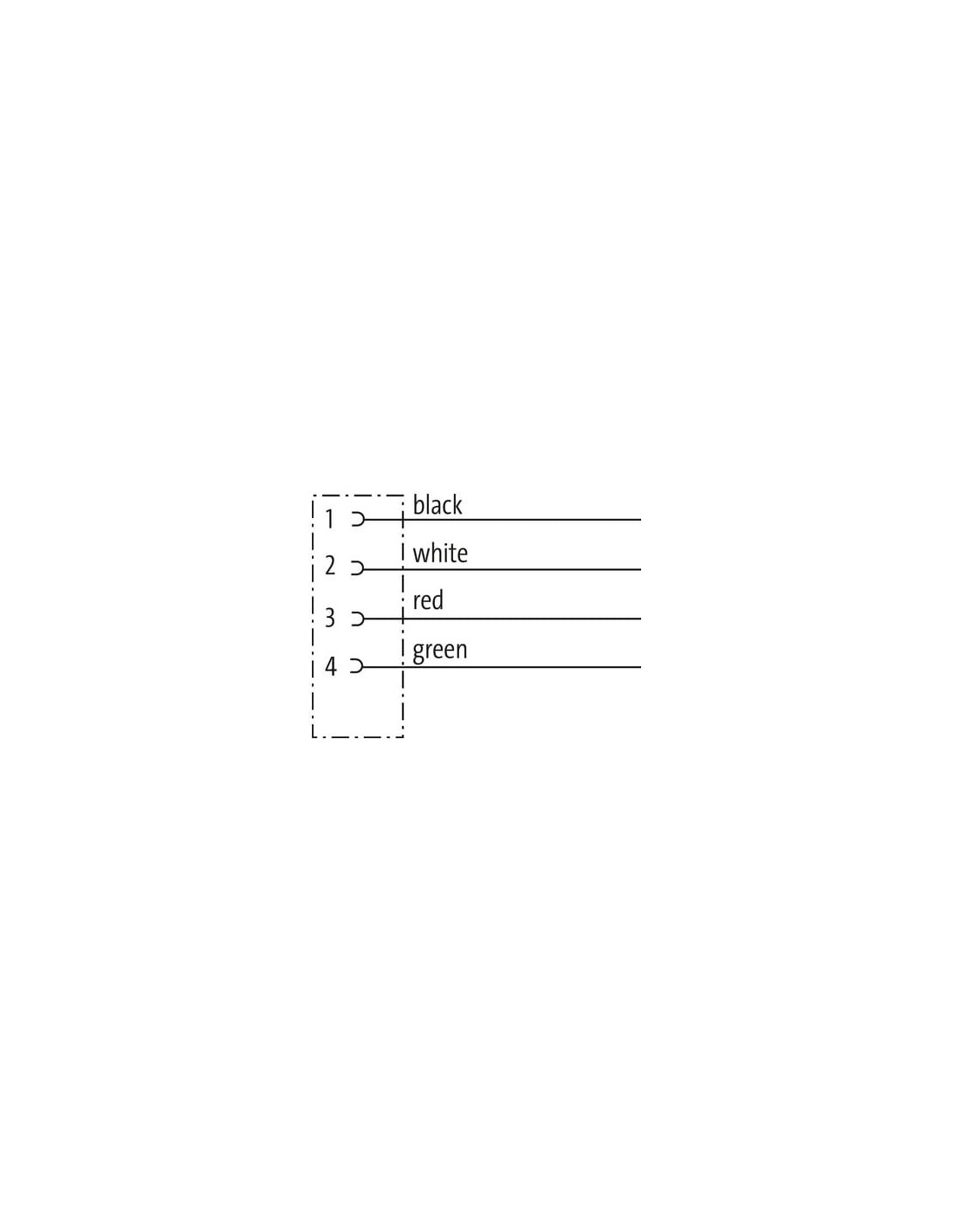

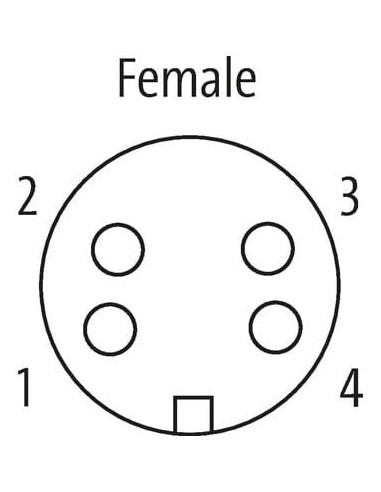

- Kolorowe oznaczenia przewodów — ułatwiają szybkie i poprawne podłączenie dzięki wyprowadzeniom w kolorach: czarnym, białym, czerwonym i zielonym.
Zastosowanie przewodu złączowego Mini (7/8") 4-biegunowego
Miniaturowe złącze z kablem znajduje zastosowanie w wielu dziedzinach automatyki przemysłowej, m.in.:
- Połączenia zasilające urządzeń przemysłowych i maszyn, które wymagają niezawodnych, szczelnych i trwałych połączeń.
- Zasilanie i sygnalizacja w czujnikach, siłownikach, rozdzielniach oraz panelach sterowania.
- Montaż w szafach elektrycznych, na liniach produkcyjnych oraz w systemach przenośnikowych.
- Infrastruktura automatyki do sterowania i monitorowania procesów produkcyjnych, także w środowiskach o podwyższonych wymaganiach co do odporności na wilgoć, pył czy środki chemiczne.
Zalety i wytrzymałość produktu 7700-A4021-U1C3000
- Trwałość materiałów — obudowa oraz elementy metalowe pokryte niklem maksymalizują odporność na korozję i zużycie.
- Kabel o podwyższonej wytrzymałości — powłoka TPE, żyły o przekroju 16 AWG, odporność na płomień, bezhalogenowy oraz bezołowiowy skład materiału.
- Szeroki zakres temperatur pracy — umożliwia eksploatację od -25°C do nawet 80°C (dla kabla: do -50°C w aplikacjach stałych).
- Elastyczność montażowa — możliwość indywidualnej konfiguracji długości przewodu na zamówienie oraz dopasowania do różnych aplikacji dzięki uniwersalnym kolorom żył.
- Prosta identyfikacja — czytelna numeracja oraz kolory przewodów zgodne ze schematem ułatwiają szybkie i bezbłędne podłączenie w terenie.
Mini (7/8") 4-biegunowy przewód złączowy żeński to komponent dedykowany do budowy nowoczesnych, wydajnych i niezawodnych systemów zasilania oraz sygnalizacji w przemyśle, automatyce i instalacjach specjalistycznych, gdzie odporność, szczelność i niezawodność mają kluczowe znaczenie.
