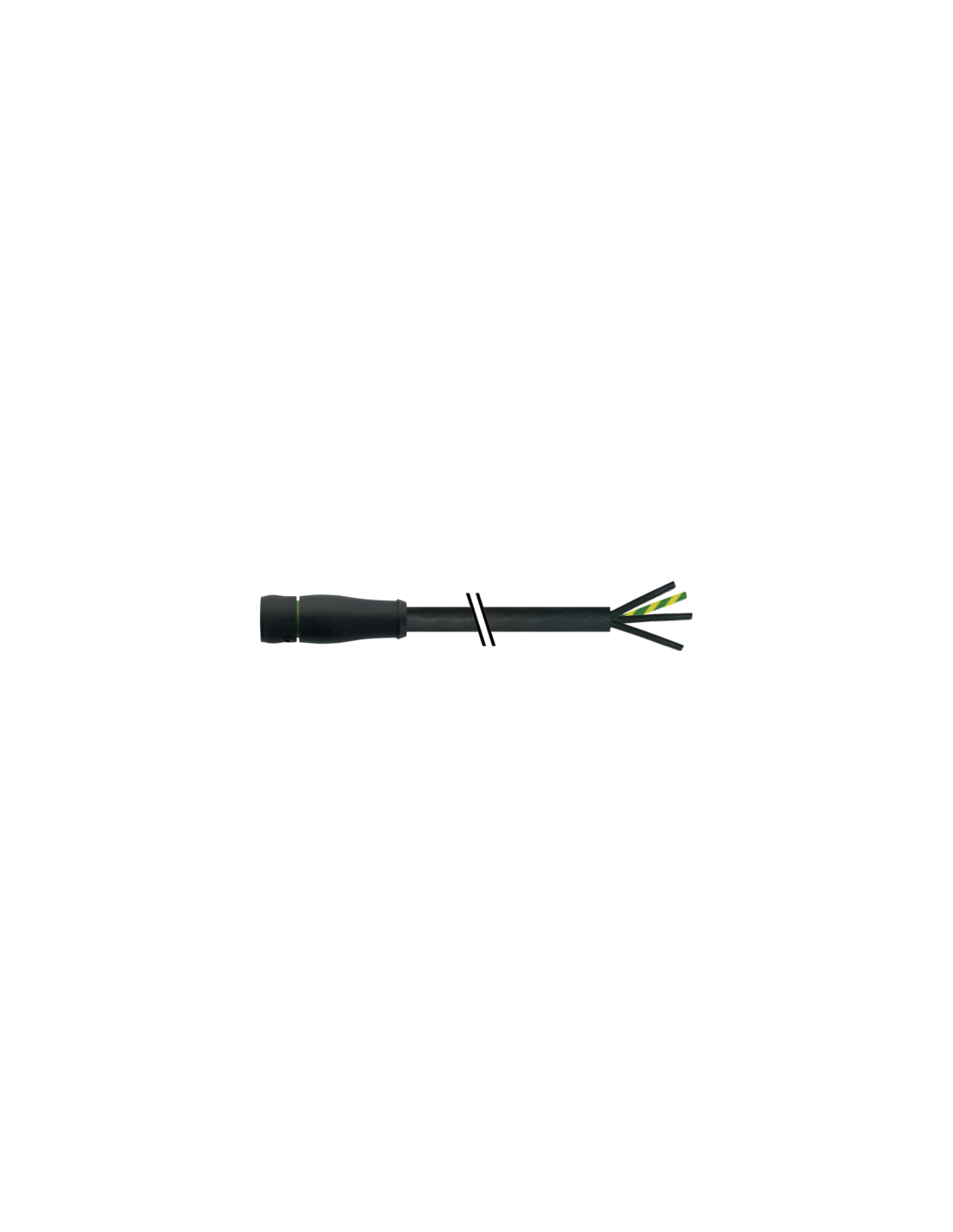

Żeński proste
MQ15, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Długość cięcia (osłona) | 100 mm |
| Family construction form | free cable end |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |

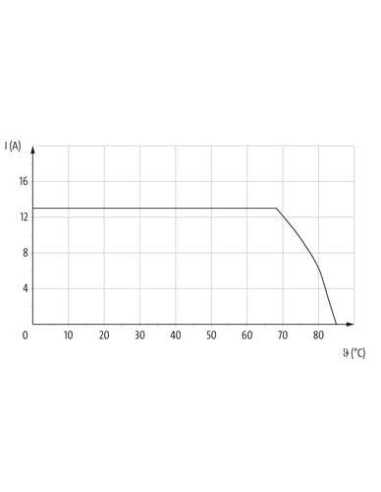

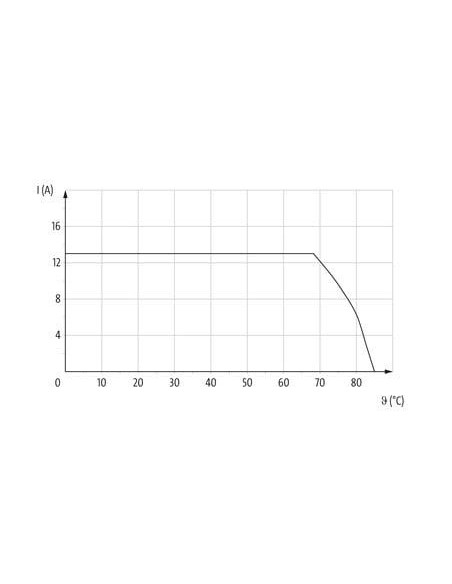

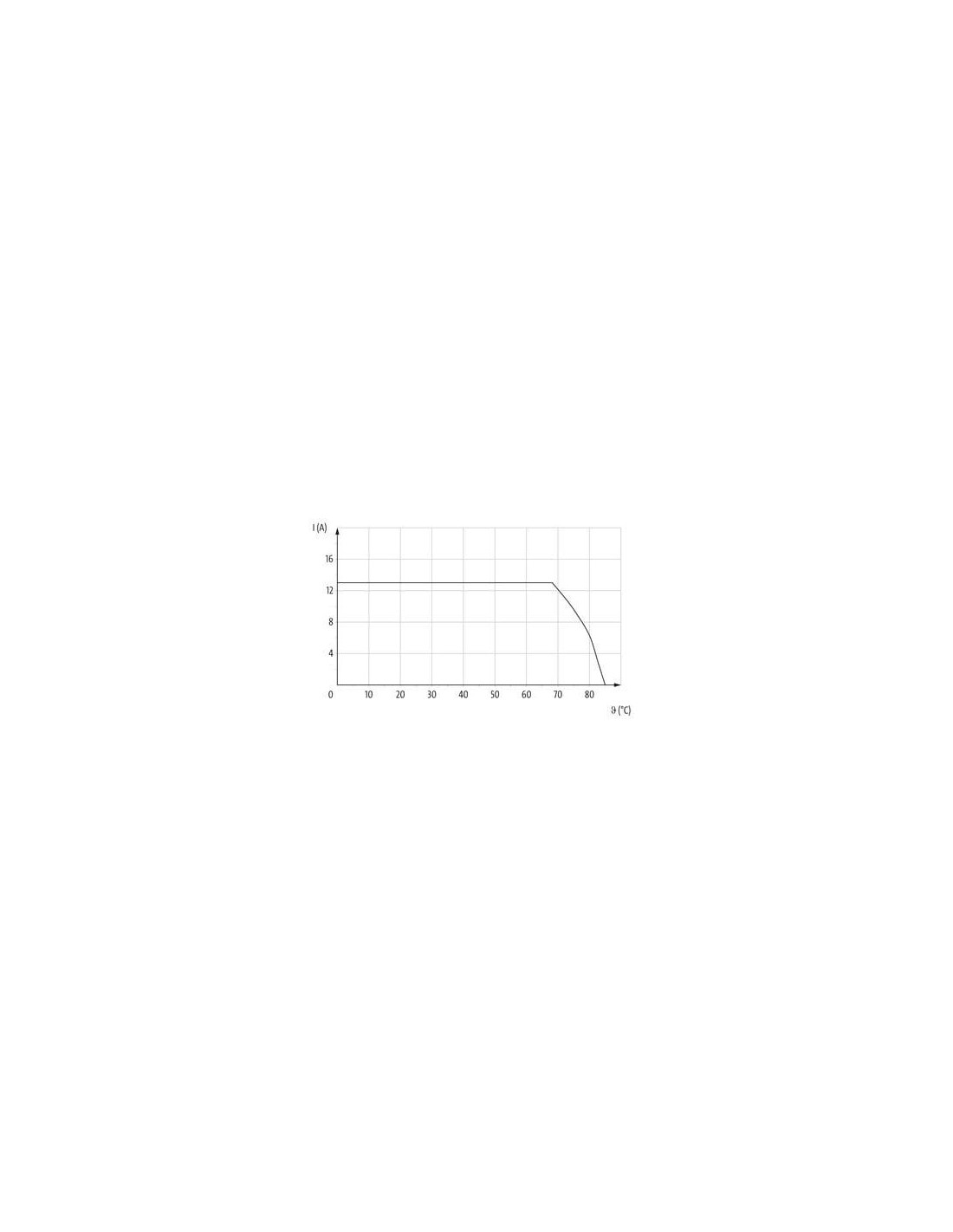

| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

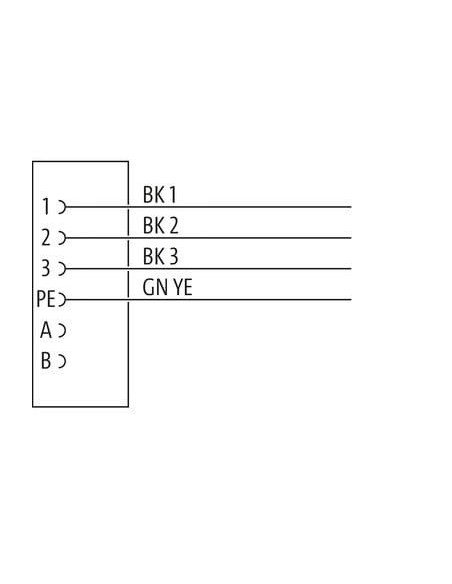

| wire arrangement | zielono-żółte, czarny 3, czarny 2, czarny 1 |
General data | Cable
| Identyfikacja przewodu | P16 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | zielono-żółte, czarny 3, czarny 2, czarny 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

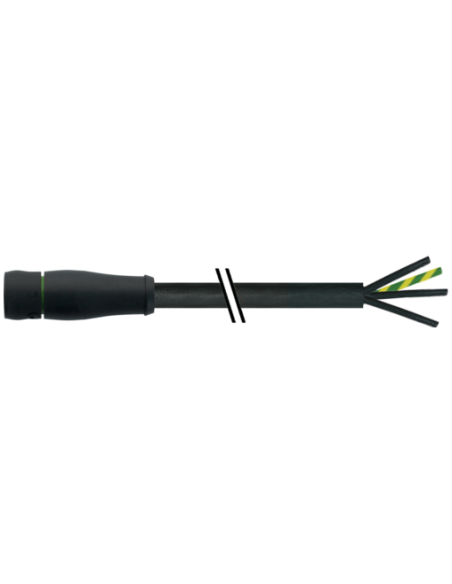

Złącze MQ15 żeńskie proste z kablem 2 m – 7000-P8221-P160200
MQ15 żeński 0° z kablem to wysokiej klasy, 4-pinowe złącze proste, dedykowane do zastosowań przemysłowych, automatyki oraz połączeń systemów zasilania i sygnalizacji. Produkt spełnia wymagania normy IEC 61076-2-116, co gwarantuje kompatybilność oraz bezpieczeństwo użytkowania w środowiskach o wysokim stopniu ochrony IP65 i IP67.
Kluczowe zastosowania złącza MQ15 żeńskiego z kablem
Złącze MQ15 4-piny znajduje zastosowanie w szerokiej gamie aplikacji przemysłowych:
- Podłączenie serwonapędów, silników oraz urządzeń wykonawczych
- Systemy zasilania maszyn i linii produkcyjnych
- Integracja sprzętu automatyki przemysłowej
- Systemy pomiarowe i kontrolne
- Aplikacje, w których wymagane jest szybkie i pewne połączenie przewodów
Budowa i właściwości techniczne złącza MQ15
Złącze MQ15 żeńskie 0° zostało zaprojektowane z myślą o trwałości i niezawodności w trudnych warunkach pracy. Obudowa wykonana jest z wysokiej jakości tworzywa PUR, co zapewnia doskonałą odporność chemiczną oraz odporność na działanie olejów. Kontakty są wyprodukowane ze stopu miedzi z powłoką posrebrzaną, co pozwala na efektywne przewodzenie prądu przy jednoczesnej ochronie przed korozją. Dedykowany bagnetowy sposób zamykania (lock) zapewnia pewność połączenia nawet przy intensywnych drganiach.
Zalety i możliwości użytkowania złącza MQ15
- Wysoka wytrzymałość prądowa – do 13 A na styk
- Maksymalne napięcie robocze AC do 600 V
- Bardzo dobre parametry środowiskowe: praca w temperaturach od -30°C do +85°C
- Wysoka klasa szczelności: IP65 / IP67 – idealne do środowisk o wysokiej wilgotności i zapyleniu
- Kabel PUR, wolny od halogenów i ołowiu (odporny na UV, chemikalia i oleje), zapewnia długotrwałą i bezpieczną eksploatację
- 4-żyłowa struktura przewodu o przekroju 1,5 mm² umożliwia przesył zarówno sygnałów, jak i zasilania
- Wysoka odporność mechaniczna – przystosowane do milionów cykli zgięć i skręceń
- Dedykowane kodowanie (Typ 3) zabezpiecza przed błędnym podłączeniem
- Możliwość indywidualizacji długości kabla na zamówienie
Typowe sytuacje zastosowania złącza MQ15 żeńskiego prosto z kablem
Złącza MQ15 szczególnie dobrze sprawdzą się tam, gdzie wymagane są szybkie i niezawodne połączenia elektryczne o wysokiej odporności środowiskowej, np. w obrabiarkach, robotach przemysłowych, liniach produkcyjnych, systemach transportu wewnętrznego czy instalacjach rozproszonych. Dzięki solidnej izolacji i wysokiej odporności mechanicznej produkt jest idealnym rozwiązaniem zarówno dla nowych projektów, jak i przy modernizacji istniejących instalacji przemysłowych.
Parametry instalacyjne i dodatkowe wskazówki
Podczas montażu złącza MQ15 zaleca się stosowanie odpowiednich środków do odciążenia kabla (np. opaski zaciskowe) oraz przestrzeganie minimalnych promieni gięcia kabla, co pozwala zachować klasę szczelności IP oraz wydłużyć żywotność przewodu. Stosowanie złącza w środowiskach agresywnych wymaga sprawdzenia odporności materiału na konkretne medium.
