Męski prosty
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

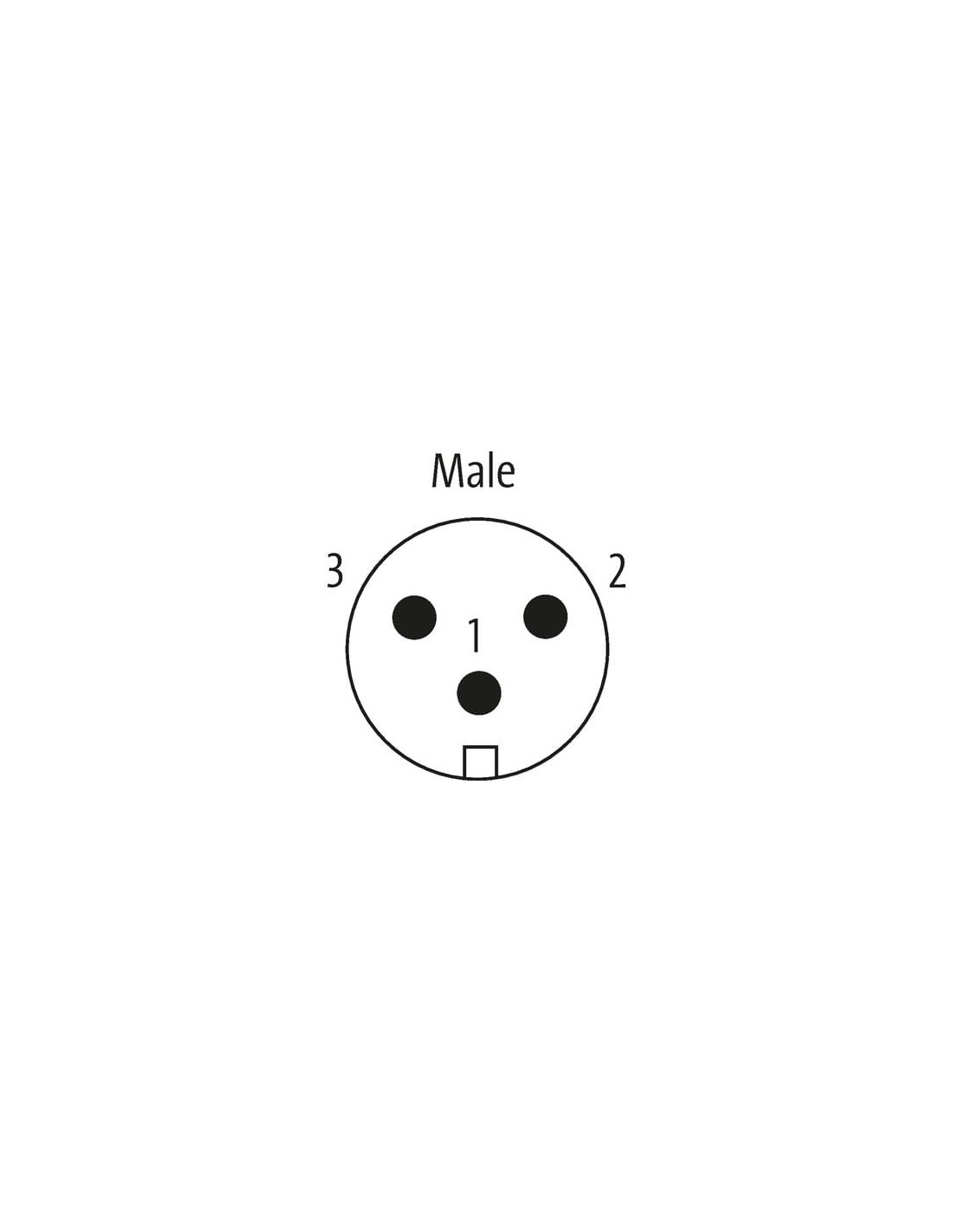

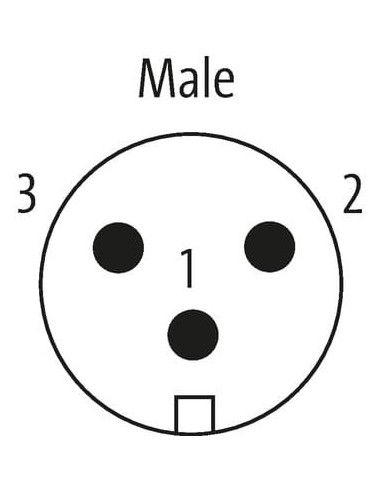

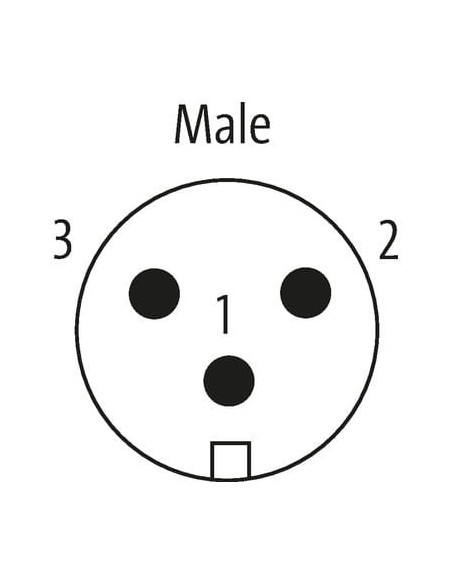

| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

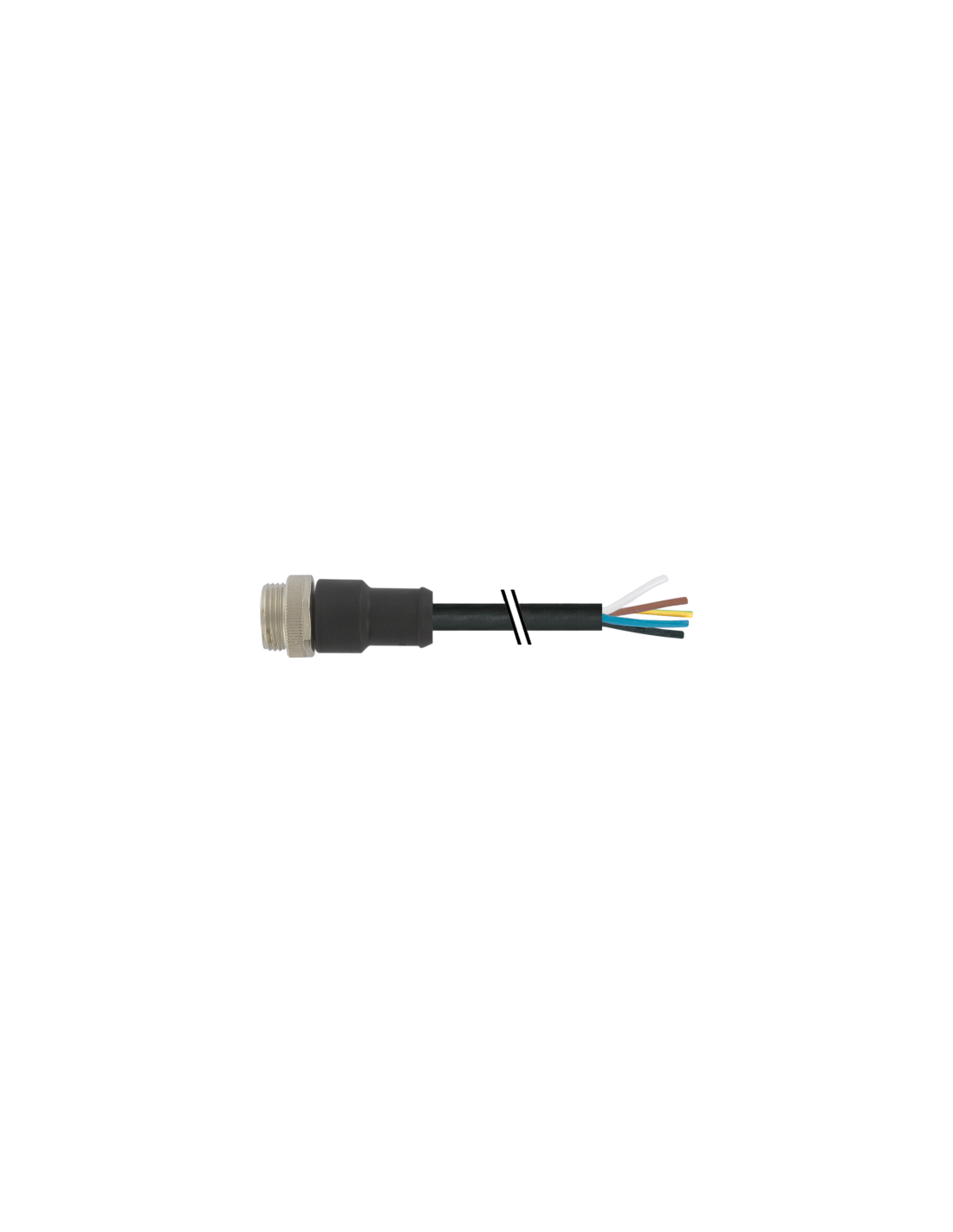

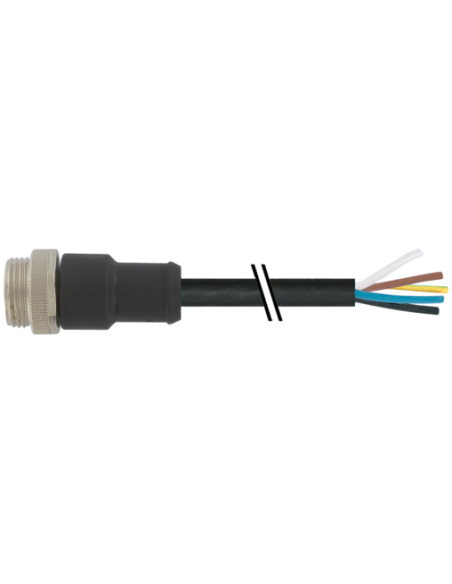

Konektor Mini 7/8" 3-pinowy z kablem 5 m – kod 7700-A3001-UMB0500
Konektor Mini 7/8" 3-pinowy to wysokiej jakości złącze elektryczne przeznaczone do bezpośredniego podłączenia do przewodów zasilających oraz automatyki przemysłowej. Produkt charakteryzuje się solidną, wytrzymałą konstrukcją odporną na uszkodzenia mechaniczne oraz wpływ czynników chemicznych, co umożliwia jego zastosowanie w wymagających aplikacjach przemysłowych.
Główne zalety konektora Mini 7/8"
- Wysoka wytrzymałość mechaniczna – konstrukcja odporna na uszkodzenia podczas codziennej eksploatacji w środowiskach przemysłowych.
- Odporność na czynniki chemiczne i oleje – zastosowanie wytrzymałych materiałów, takich jak PUR oraz powłoka niklowana, gwarantuje długą żywotność złącza, nawet przy pracy z substancjami agresywnymi.
- Wodoszczelność na poziomie IP68 – pełna ochrona przed wnikaniem pyłów i długotrwałym zanurzeniem w wodzie, pod warunkiem prawidłowego montażu.
- Szeroki zakres temperatur pracy – urządzenie zapewnia niezawodność działania w temperaturze od -25°C do +80°C na złączu oraz od -40°C do +80°C dla samego kabla (praca w stanie stałym).
- Uniwersalne zastosowanie – przystosowane do zasilania i połączeń sygnałowych w maszynach, liniach produkcyjnych oraz instalacjach automatyki.
Typowe zastosowania złącza Mini 7/8"
Złącze Mini 7/8" 3-pin znajduje zastosowanie w różnorodnych środowiskach przemysłowych, takich jak:
- Automatyka przemysłowa – szybkie i niezawodne podłączenie czujników, siłowników, silników czy układów rozdzielczych.
- Budowa maszyn – trwałe połączenia zasilające tam, gdzie liczy się odporność złącza na wstrząsy i drgania.
- Przemysł spożywczy, chemiczny i motoryzacyjny – zastosowanie konektora odpornego na działanie olejów i substancji agresywnych w trudnych warunkach środowiskowych.
- Systemy energetyczne – szybkie połączenia zasilające i sygnałowe w rozdzielniach elektrycznych.
Charakterystyka produktu – połączenie niezawodności i uniwersalności

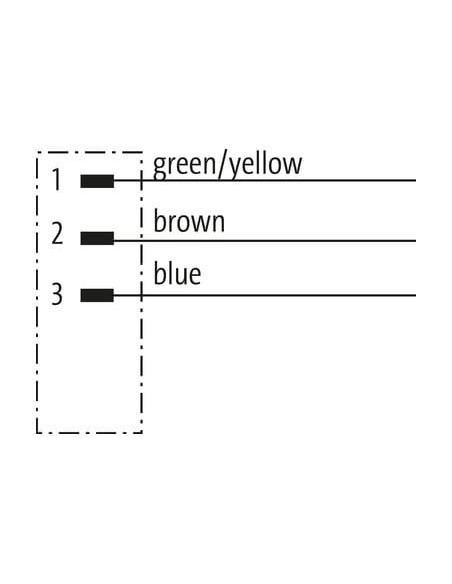

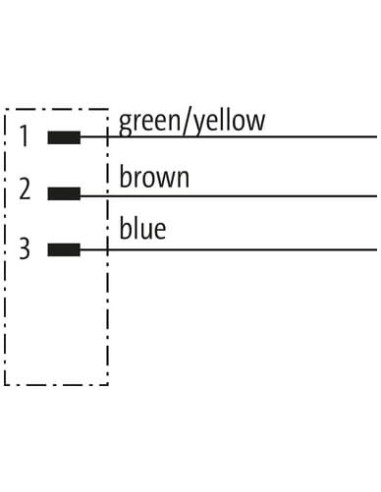

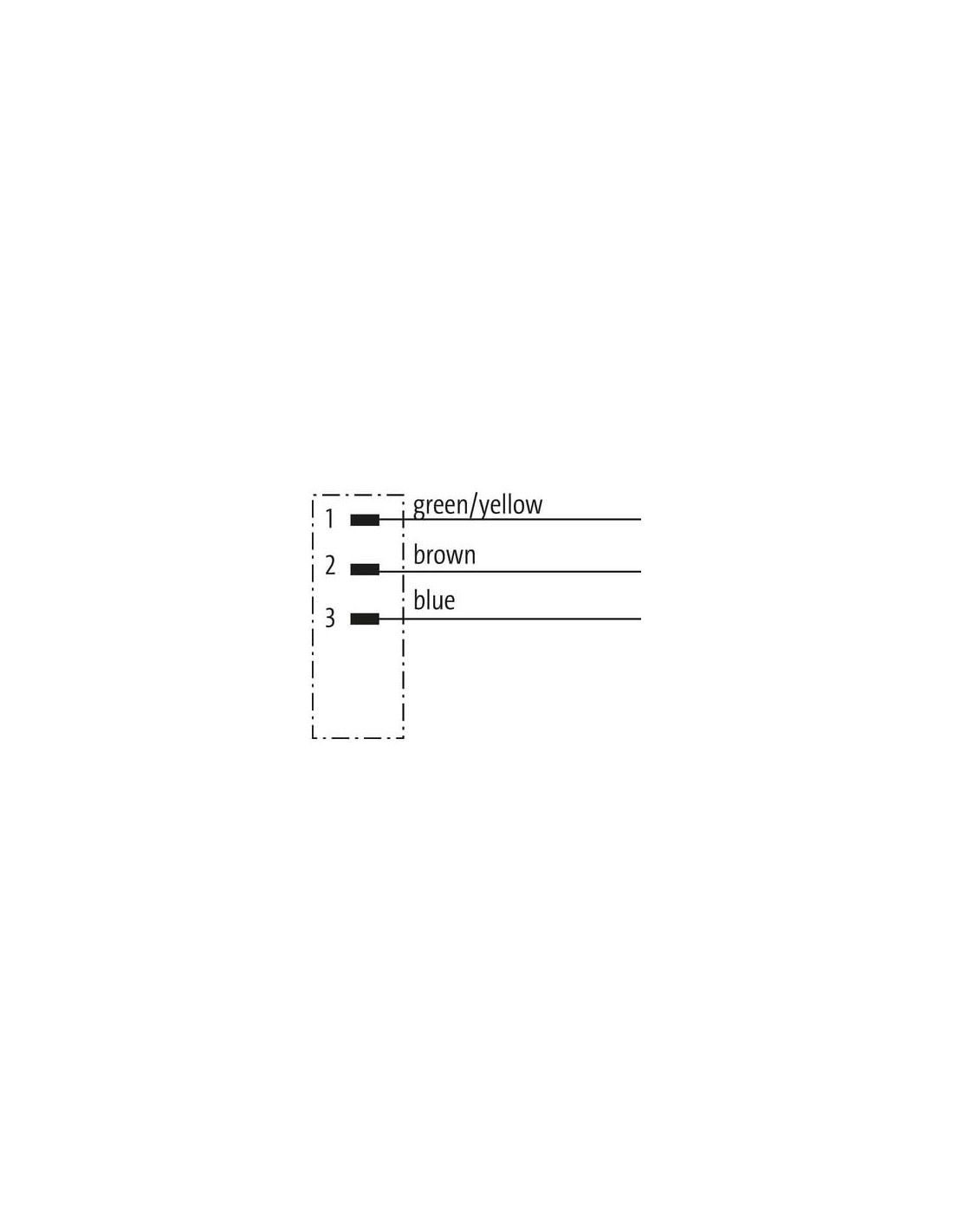

Mini 7/8" (3-piny) to złącze proste, męskie, z przewodem elektroenergetycznym o długości 5 m oraz standardowym gwintem 7/8”. Produkt wyposażony jest w oznaczenie kolorystyczne żył: zielono-żółty, brązowy, niebieski, co ułatwia montaż i eliminuje możliwość błędnego podłączenia.
Obudowa wykonana z trwałego tworzywa PUR oraz niskie ryzyko uszkodzeń mechanicznych dzięki blokadzie z cynkowego odlewu ciśnieniowego czynią z konektora Mini 7/8" niezawodny element infrastruktury automatyki.
Bezpieczeństwo i wytrzymałość w eksploatacji
- Odporność na płomień – spełnia wymagania IEC 60332-2-2 oraz UL 1581.
- Wytrzymałość na zginanie – dopuszczalne małe promienie gięcia, także podczas pracy dynamicznej (np. w prowadnikach kablowych).
- Blokada przeciwwstrząsowa – zabezpiecza przed przypadkowym rozłączeniem w warunkach drgań.
Podsumowanie – konektor Mini 7/8" – niezawodny wybór do automatyki
Dzięki wysokiemu stopniowi ochrony, solidnej konstrukcji oraz uniwersalności zastosowań, złącze Mini 7/8" 3-pin stanowi idealne rozwiązanie dla wymagających systemów automatyki i instalacji zasilających w przemyśle. Długość 5 m oraz konstrukcja o wysokiej odporności mechanicznej sprawiają, że produkt ten jest szczególnie polecany do zastosowań, w których liczy się wytrzymałość, bezpieczeństwo i niezawodność połączenia.
