Żeński kątowe
7/8"
4-piny
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

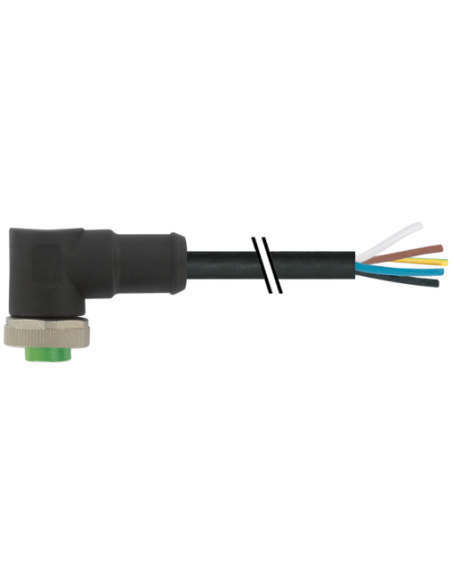

Konektor 7/8" 4-polowy żeński kątowy – profesjonalne rozwiązanie do połączeń przemysłowych

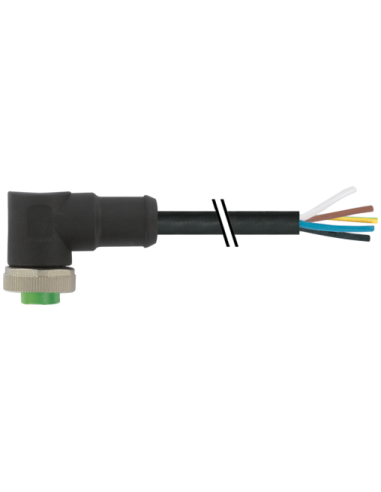

Konektor 7/8", 4-polowy, żeński, kątowy (kod: 7700-A4031-UMC0500) to wysokiej jakości komponent przeznaczony do zastosowań w wymagających instalacjach automatyki przemysłowej i elektrycznej. Ten typ konektora wyróżnia się nie tylko solidnością wykonania, ale także wysokim poziomem ochrony oraz uniwersalnością zastosowań.
Zastosowanie konektora przemysłowego 7/8" 4-polowego
Konektory 7/8" 4-polowe są powszechnie wykorzystywane w instalacjach automatyki, maszynach produkcyjnych, robotyce, systemach transportowych oraz w systemach dystrybucji energii. Dzięki kątowej konstrukcji konektor umożliwia wygodny montaż w trudno dostępnych miejscach, minimalizując ryzyko uszkodzeń mechanicznych i zapewniając trwałe połączenie nawet w warunkach przemysłowych.
- Idealny do przesyłu sygnału i zasilania – stosowany do podłączania czujników, siłowników, modułów zasilających i innych urządzeń automatyki.
- Odporność na wstrząsy i drgania – gwarantuje bezpieczeństwo pracy w środowisku o podwyższonym ryzyku mechanicznym.
- Wysoka szczelność – stopień ochrony IP68 zapewnia odporność na pył i wilgoć, co sprawia, że nadaje się do pracy na zewnątrz oraz w trudnych warunkach atmosferycznych.
Najważniejsze właściwości techniczne konektora 7/8" 4-polowego

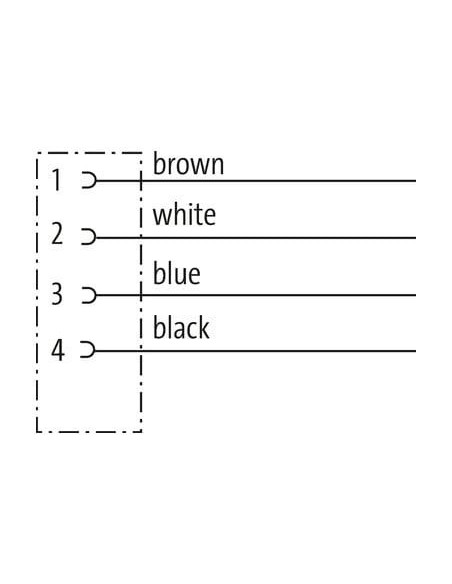

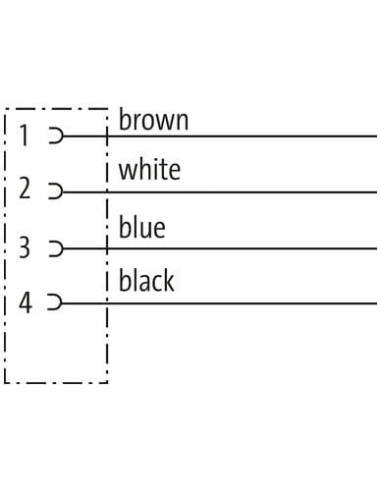

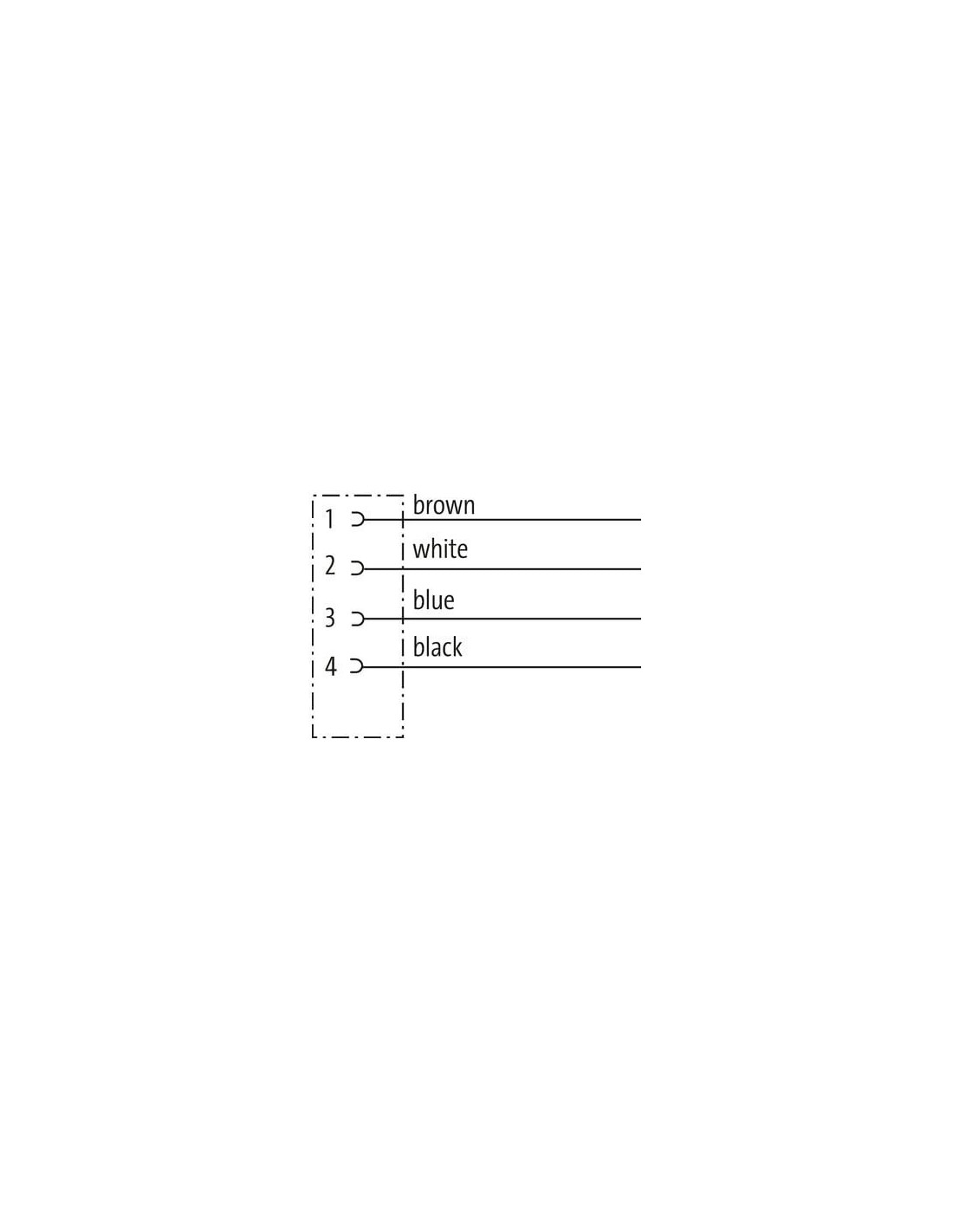

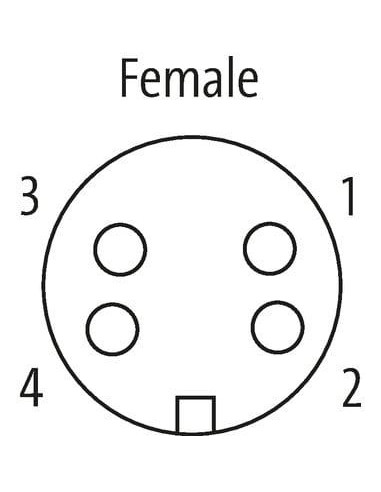

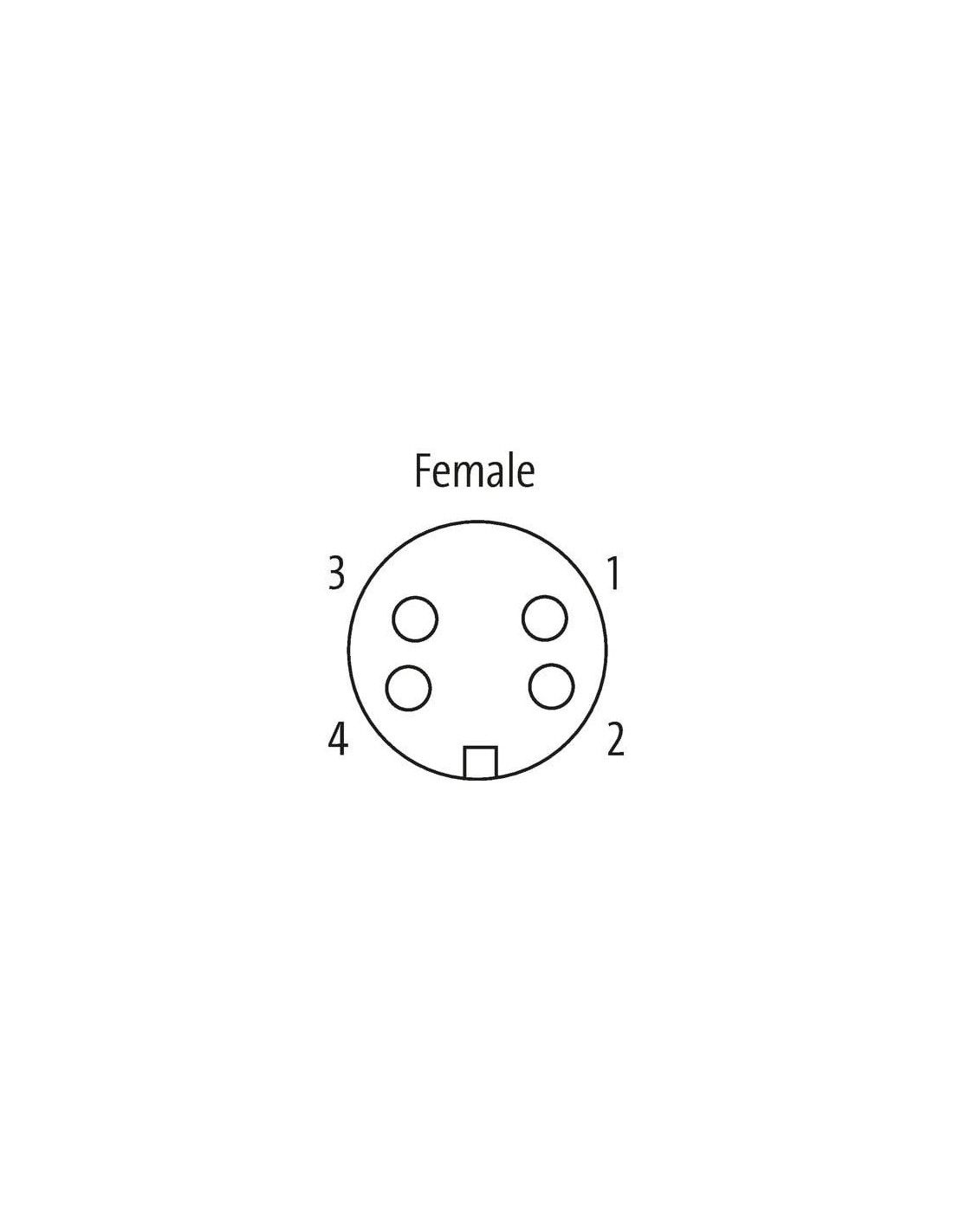

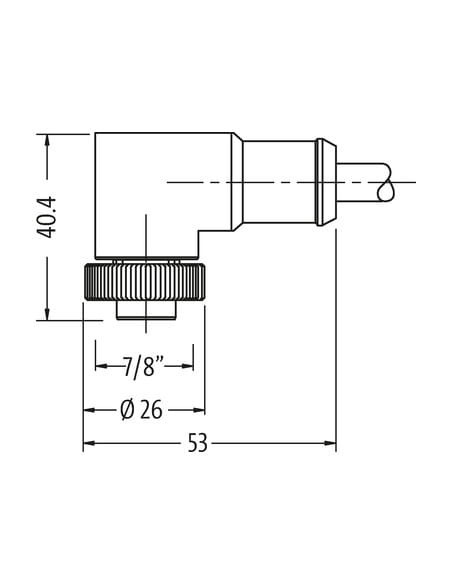

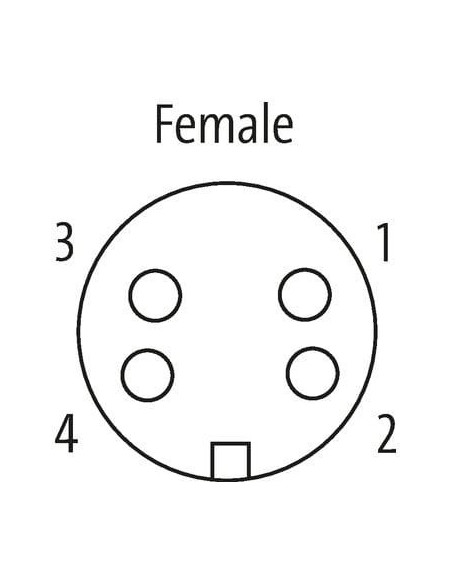

Konektor kątowy 7/8", 4-pinowy wyposażony jest w przewód o długości 5 m oraz złącze z gwintem 7/8". Przewód posiada kod kolorystyczny: brązowy, biały, niebieski i czarny, zgodnie z typowymi standardami przemysłowymi. Zastosowana izolacja oraz powłoka z PUR (poliuretan) gwarantuje wysoką odporność chemiczną oraz na działanie olejów i ognia (UL 1581, IEC 60332-2-2). Zalecany do pracy w szerokim zakresie temperatur od -50°C do +80°C (praca stała) oraz od -20°C do +80°C (praca ruchoma).
- Maksymalne napięcie pracy – do 600 V AC/DC
- Maksymalny prąd na styk – 9 A
- Wytrzymałość na pik napięciowy – 2,5 kV
Bezpieczeństwo i niezawodność w połączeniach przemysłowych
Połączenie zabezpieczone jest trwałą nakrętką, która umożliwia szybki i bezpieczny montaż przy jednoczesnym zachowaniu odporności na drgania. Stopień ochrony IP68 zapewnia szczelność nawet podczas zanurzenia konektora w wodzie. Konektor spełnia wymagania norm przemysłowych dotyczących odporności na zanieczyszczenia (stopień 3) i gwarantuje długotrwałe i stabilne połączenie elektryczne.
Możliwości instalacji i eksploatacji konektora 7/8" 4-polowego
Montaż odbywa się poprzez włożenie i przykręcenie złącza. Kątowa forma pozwala na łatwy montaż w ograniczonej przestrzeni. Przewód może być swobodnie cięty oraz prowadzony w systemach tras kablowych, z uwzględnieniem minimalnych promieni gięcia (stały: 7,5x średnica zewnętrzna, ruchomy: 10x średnica zewnętrzna przewodu). Obwody są zabezpieczone przed napięciem udarowym oraz wpływem czynników zewnętrznych.
- Trwałość powyżej 5 milionów cykli gięcia w aplikacjach dynamicznych (C-track)
- Możliwość indywidualizacji długości przewodu na zamówienie
- Instrukcja podłączenia oraz oznaczenia kolorystyczne przewodów zapewniają szybki i bezpieczny montaż
Typowe obszary zastosowań konektora kątowego 7/8" 4-polowego
Konektor 7/8" 4-polowy to niezbędny element w instalacjach automatyki, liniach produkcyjnych, maszynach przemysłowych oraz instalacjach zasilających, gdzie liczy się niezawodność, trwałość i odporność na trudne warunki środowiskowe. Znajduje zastosowanie m.in. w przemyśle spożywczym, motoryzacyjnym, górnictwie, rolnictwie oraz transporcie.
Decydując się na profesjonalny konektor 7/8", 4-polowy, z kątowym złączem, zyskuje się pewność długoterminowego, stabilnego i bezpiecznego połączenia elektrycznego, odpornego na wpływ czynników zewnętrznych oraz dynamicznych obciążeń ruchowych.
