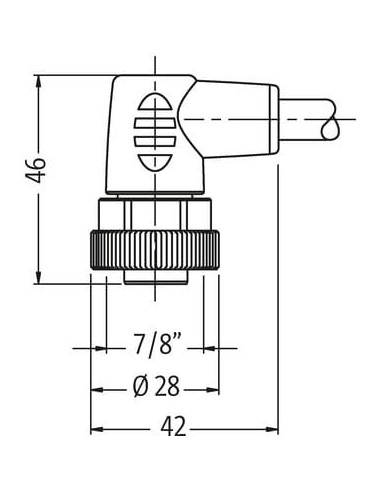

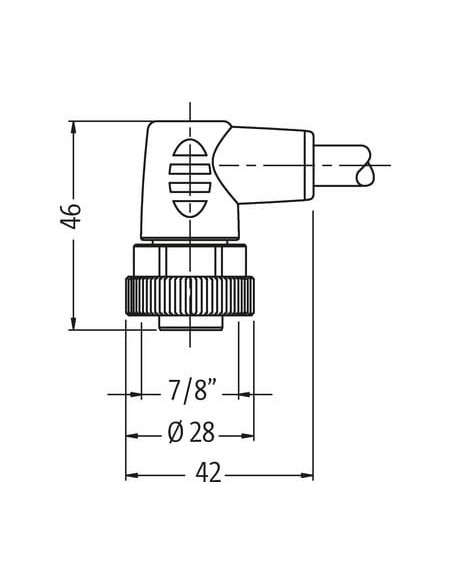

Żeński kątowe
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

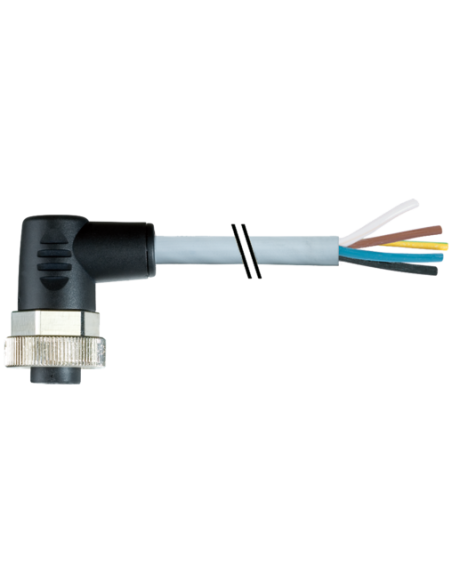

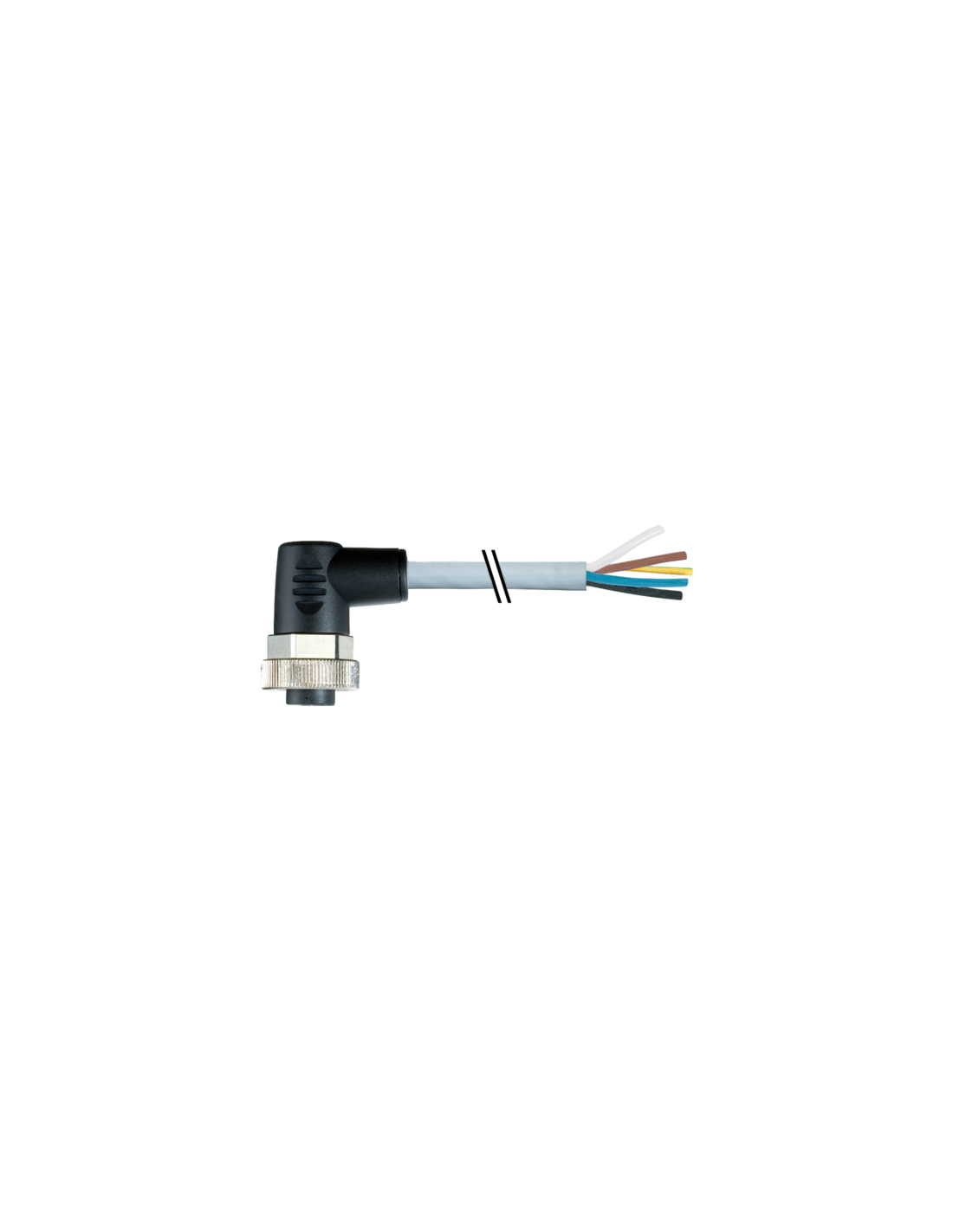

Konektor 7/8" żeński kątowy do wolnego kabla 5-pin – profesjonalne rozwiązanie do automatyki
Konektor 7/8" żeński, kątowy do wolnego kabla (kod produktu: 7000-78051-9611000) to komponent przemysłowy wysokiej jakości, przeznaczony do zastosowań w automatyce, instalacjach elektroenergetycznych i robotyce. Dzięki solidnej budowie oraz przemyślanej konstrukcji, konektor zapewnia niezawodne połączenie w trudnych warunkach przemysłowych.
Zastosowanie i możliwości wykorzystania konektora 7/8" 5-pin kątowego
Konektor kątowy 7/8" 5-pin z wolnym końcem kabla doskonale sprawdza się w instalacjach, które wymagają trwałych, odpornych na warunki zewnętrzne oraz bezpiecznych połączeń elektrycznych. Produkt znajduje zastosowanie m.in. w:
- Systemach automatyki przemysłowej, gdzie wymagana jest niezawodność oraz szybki montaż i serwis okablowania
- Maszynach i liniach produkcyjnych – obsługuje wysokie przepływy prądu, wykazuje odporność na wstrząsy i drgania
- Instalacjach elektroenergetycznych, rozdzielniach oraz szafach sterowniczych
- Zastosowaniach zewnętrznych – podwyższona odporność chemiczna, na oleje oraz szczelność IP67
Konektor umożliwia szybkie i bezproblemowe połączenie z urządzeniami wyposażonymi w złącza 7/8''. Otwarty koniec przewodu daje elastyczność podczas dopasowania do indywidualnych potrzeb instalacji.
Najważniejsze cechy konektora 7/8" żeńskiego kątowego
- 5-pinowa konstrukcja – szeroki wachlarz zastosowań w układach zasilania i sygnalizacji
- Konstrukcja kątowa – ułatwia montaż w miejscach o ograniczonej przestrzeni
- Długość kabla: 10 m – istnieje możliwość dostarczenia innych długości na zamówienie
- Wytrzymała budowa z tworzywa sztucznego odpornego na agresywne media, oleje i chemikalia
- Stopień ochrony IP67 – gwarantuje szczelność przy włożonym i dokręconym złączu
- Prąd roboczy max: 12 A, Napięcie znamionowe AC: do 1000 V
- Temperatura pracy: od -25°C do +85°C (kabel: -50°C do +90°C)
- Mocowanie przeciwwstrząsowe oraz odporność na wielokrotne zginanie i skręcanie
- Wysoka wytrzymałość mechaniczna - do 5 milionów cykli gięcia
- Certyfikat cURus
Budowa konektora oraz szczegóły techniczne przewodu
Konektor wyposażony jest w 5-żyłowy kabel o przekroju żyły 1,5 mm² oraz wysokiej jakości powłoce PUR, zapewniającej ochronę mechaniczną i chemiczną. Oznaczenie przewodów kolorami zgodnie z normą ułatwia szybki i bezpieczny montaż.
Układ pinów:
- 1 – czarny
- 2 – niebieski
- 3 – zielono-żółty (PE)
- 4 – biały
- 5 – brązowy
Konstrukcja złącza zapewnia łatwą i bezpieczną identyfikację przewodów, a kątowa obudowa pozwala na wygodny montaż nawet w trudno dostępnych miejscach.
Odporność i trwałość – przystosowanie do wymagających środowisk
Konektor 7/8" żeński kątowy z przewodem odpornym na oleje, benzynę i działanie czynników chemicznych zapewnia długotrwałą i bezproblemową eksploatację. Bezhalogenowa, bezołowiowa i bezkadmiowa izolacja przewodów oraz powłoka PUR gwarantują wysoką jakość oraz bezpieczeństwo użytkowania w nowoczesnych instalacjach.
Podsumowanie – konektor kątowy 7/8" do specjalistycznych zastosowań
Konektor 7/8" żeński, kątowy z wolnym końcem kabla to niezawodne rozwiązanie do zastosowań przemysłowych i automatyki, gdzie liczy się trwałość połączenia, odporność na czynniki środowiskowe oraz łatwa integracja z istniejącymi systemami.
