Męski 90°
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

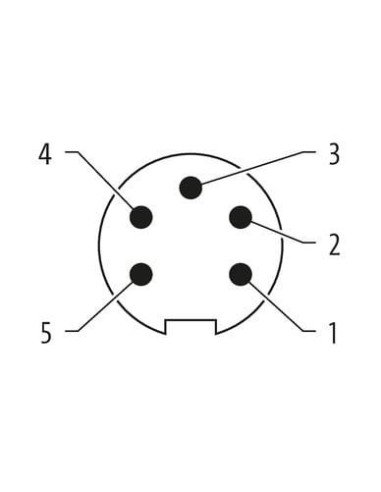

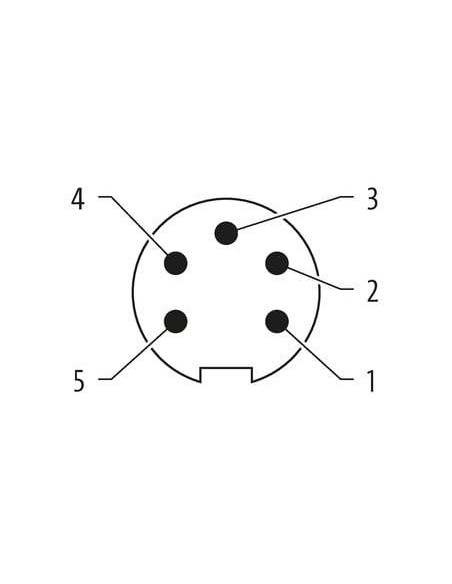

| Liczba biegunów | 5 |

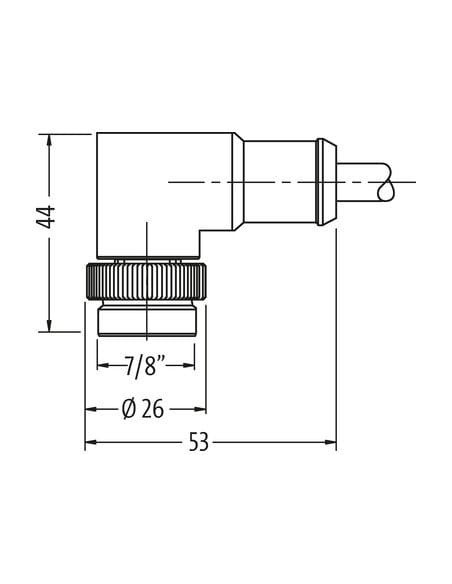

| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

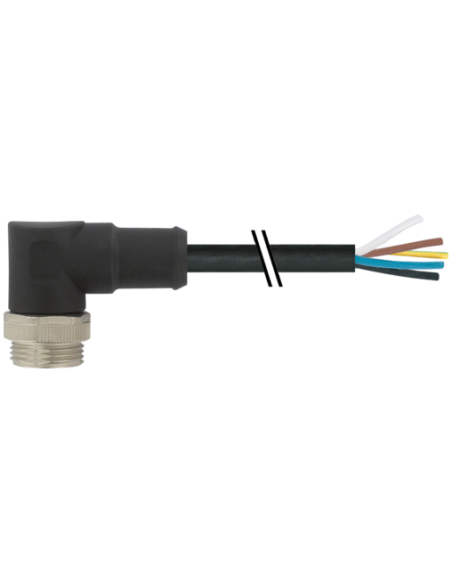

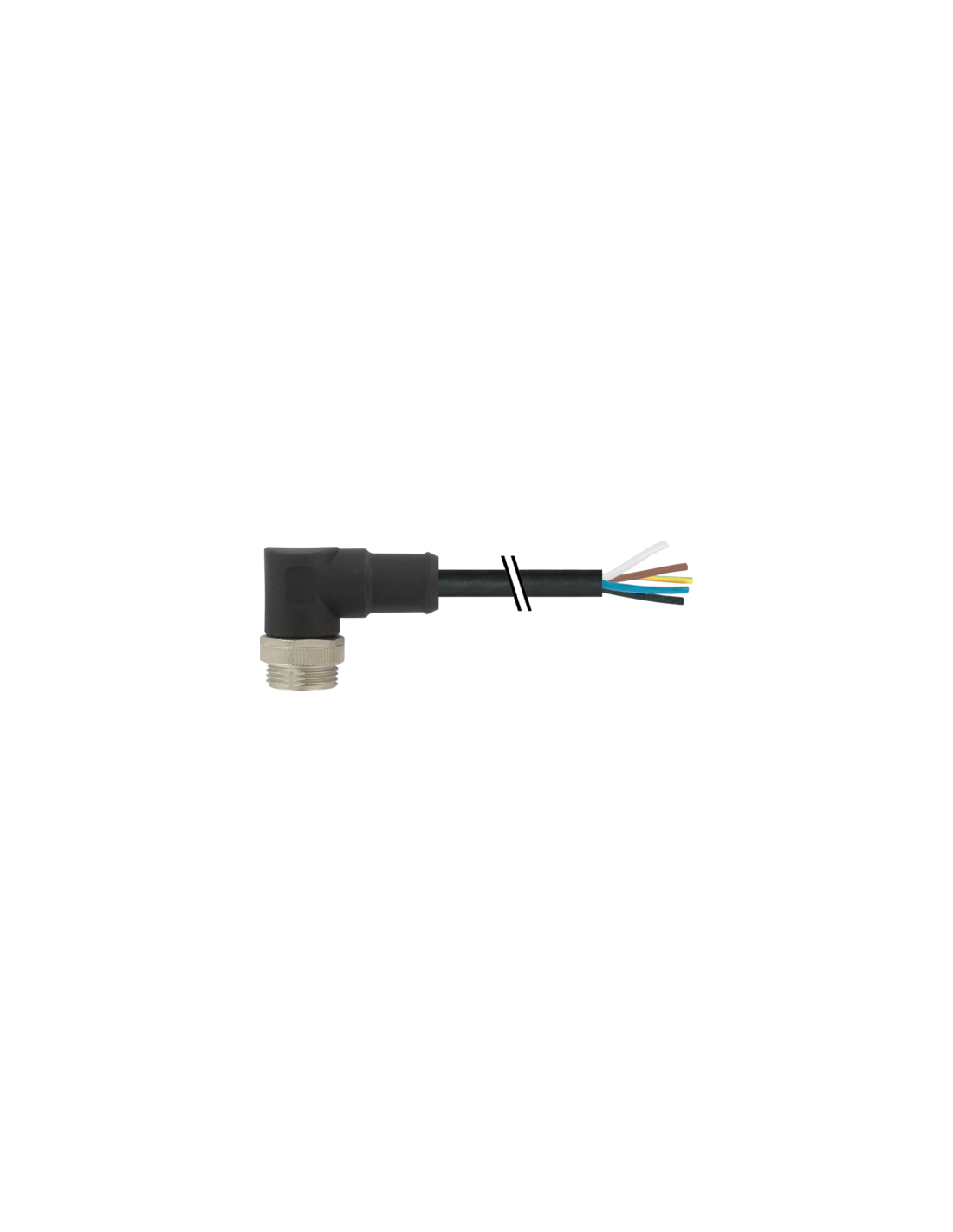

Złącze kablowe 7/8" 5-biegunowe męskie z kablem – 90° – 25 m – Kod: 7700-A5011-UMD2500
Mini złącze kablowe 7/8" 5-pinowe z wyjściem pod kątem 90° to specjalistyczny przewód łączący, który znajduje zastosowanie w automatyce przemysłowej oraz instalacjach wymagających solidnych i trwałych połączeń elektroenergetycznych. Przewód zakończony jest wytrzymałym męskim złączem o kącie prostym, co umożliwia wygodny i estetyczny montaż nawet w ograniczonych przestrzeniach.
Zastosowanie złącza 7/8" 5-pinowego
Złącza kablowe 7/8" wykorzystywane są w przemysłowych systemach zasilania, automatyce, robotyce, a także w technice transportowej, produkcyjnej oraz w aplikacjach wymagających odporności na trudne warunki środowiskowe. Sprawdzają się przy podłączaniu czujników, elementów wykonawczych, silników, zasilaniu szaf sterowniczych oraz przy instalacjach maszyn i urządzeń wymagających niezawodnych połączeń.
Wytrzymałość, bezpieczeństwo i ochrona środowiskowa
Obudowa z wysokojakościowego tworzywa PUR zapewnia bardzo dobrą odporność chemiczną oraz na działanie olejów. Stopień ochrony IP68 gwarantuje wysoką szczelność przed pyłem i wilgocią, chroniąc wnętrze w wymagających warunkach pracy, takich jak zakłady przemysłowe, magazyny, hale produkcyjne czy środowiska o podwyższonym ryzyku zabrudzeń i kontaktu z cieczami. Produkt spełnia normy bezpieczeństwa zarówno pod kątem wytrzymałości elektrycznej (do 600 V, 9 A), jak i mechanicznej.
Budowa i kompatybilność złącza 7/8" 5-biegunowego
- Kątowe złącze męskie 90° – umożliwia montaż w trudno dostępnych miejscach.
- 5 pinów – zapewniające przesył zasilania i sygnałów, zgodne ze standardem 7/8".
- Długość przewodu: 25 metrów – dedykowana do szerokich instalacji przemysłowych, z możliwością zamówienia innych długości.

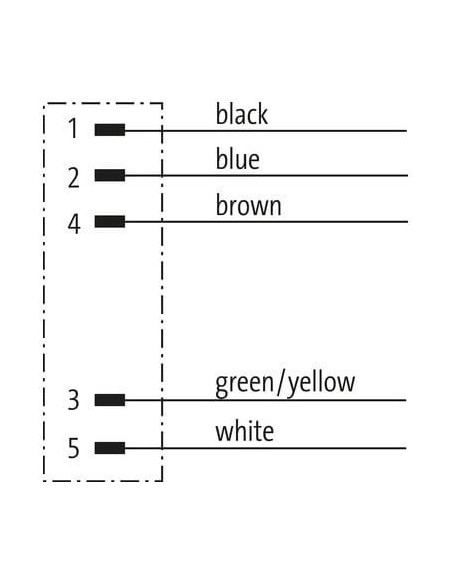

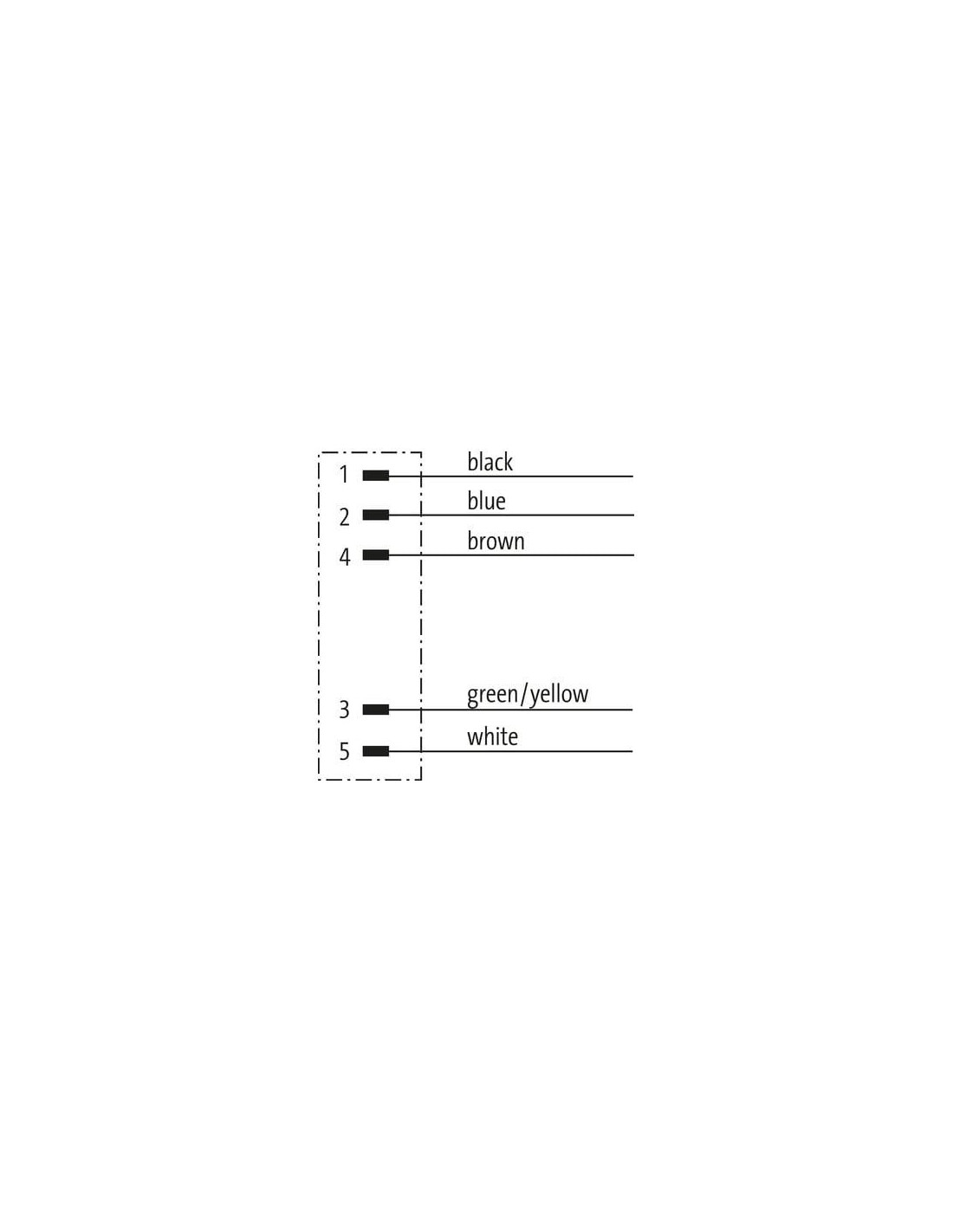

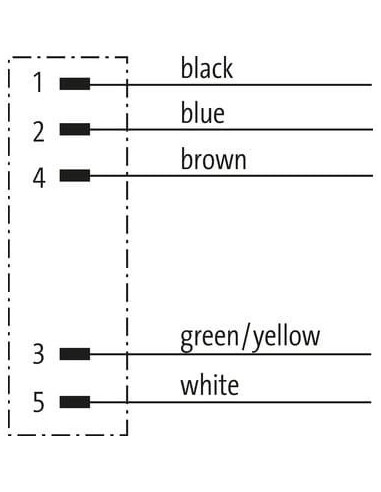

- Oznaczenie przewodów kolorami: biały, niebieski, czarny, zielono-żółty, brązowy – ułatwiające montaż i prawidłowe połączenie zgodnie ze schematem.
- Przekrój żyły: 1,5 mm² – zapewnia bezpieczne i wydajne przesyłanie energii.
- Odporność na cykle zgięcia – przewód przystosowany do ruchomych aplikacji (do 5 milionów cykli).
Najważniejsze cechy użytkowe
- Solidne połączenie śrubowe z blokadą niklowaną oraz metalowym gwintem 7/8", gwarantujące trwałość instalacji.
- Brak wskaźnika LED – typowe dla połączeń zasilających i sygnałowych, gdzie nie wymaga się sygnalizacji stanu.
- Bezpieczny zakres temperatur pracy: od -25°C do 80°C dla złącza, od -50°C do 80°C dla przewodu (przy montażu stałym).
- Odporność na działanie płomienia i chemikaliów – potwierdzona normami IEC i UL, zapewniająca wysokie bezpieczeństwo eksploatacji.
- Zgodność z normami europejskimi oraz amerykańskimi.
Typowe zastosowania przewodu z wtyczką 7/8"
- Automatyzacja linii produkcyjnych i montażowych
- Podłączenia maszyn, robotów oraz rozdzielni przemysłowych
- Systemy zasilania w trudnych warunkach środowiskowych
- Przemysł spożywczy, chemiczny i motoryzacyjny
Wybór miniaturowych złączy kablowych 7/8" 5-pinowych w wariancie kątowym 90° to gwarancja niezawodności, trwałości oraz uniwersalności montażu w nawet najbardziej wymagających instalacjach przemysłowych.
Polecamy także inne produkty z kategorii: Zasilanie »
