Męski prosty
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 50 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW22 |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 3 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały 4, 3, zielono-żółte, niebieski 2, czarny 1 |
General data | Cable
| Identyfikacja przewodu | 965 |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | biały 4, 3, zielono-żółte, niebieski 2, czarny 1 |
Mechanical data | Cable
| Cable weigth | 86,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,205 mm |
| Conductor crosssection (wire) | 1 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 11,3 A |
| Electrical resistance line constant wire | 19,5 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

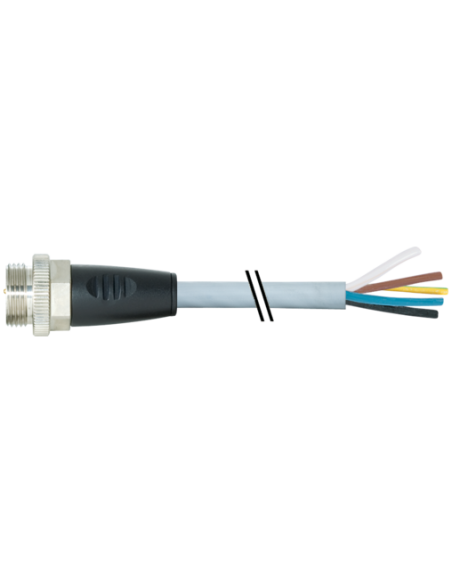

Złącze kablowe 7/8" 5-pinowe Murrelektronik – Przewód zasilający o długości 50 m
Złącze kablowe 7/8 cala 7000-78421-9655000 to przemysłowy przewód elektroenergetyczny, zaprojektowany specjalnie do profesjonalnych zastosowań w automatyce, robotyce, budowie maszyn i systemach sterowania. Produkt wyposażony jest w stabilne, męskie złącze 7/8” o 5 pinach oraz trwałą opaskę kodującą, a jego konstrukcja pozwala na swobodne zakończenie po stronie kabla, co zapewnia pełną elastyczność przy instalacji.
Najważniejsze cechy złącza kablowego 7/8" 5-pinowego
- Bezpieczny i trwały: spełnia normę szczelności IP67 – doskonała ochrona przed pyłem i wodą przy odpowiednim montażu (włożone, przykręcone), idealny do użytku w trudnych warunkach przemysłowych.
- Wysoka wytrzymałość mechaniczna: obudowa z wysokiej jakości tworzywa sztucznego charakteryzuje się bardzo dobrą odpornością chemiczną i na oleje.
- Długi przewód 50 m: przewód z osłoną PUR i wewnętrzną izolacją PVC zapewnia znakomitą odporność mechaniczną, elastyczność oraz łatwy montaż, nawet w dużych instalacjach.
- Bezhalogenowy i bezołowiowy: produkt wolny od kadmu, FCKW i silikonu – spełnia standardy bezpieczeństwa środowiskowego.
- Temperatura pracy: od -25°C do +85°C (konektor), od -30°C do +70°C (kabel, instalacja stała) – możliwość zastosowania w szerokim zakresie warunków klimatycznych.
- Wysoka obciążalność prądowa: maksymalne natężenie prądu na styk wynosi 12 A, a napięcie znamionowe kabla to 600 V.
Możliwości zastosowania złączy kablowych Murrelektronik 7/8 cala
Złącze kablowe 7/8" (5-pinowe) 7000-78421-9655000 znajduje szerokie zastosowanie w środowisku przemysłowym:
- Automatyka przemysłowa – szybka i pewna transmisja zasilania do siłowników, czujników i modułów I/O.
- Linie produkcyjne i montażowe w przemyśle motoryzacyjnym i spożywczym.
- Budowa maszyn i urządzeń, gdzie wymagana jest wysoka odporność na działanie olejów, smarów i mediów chemicznych.
- Systemy transportu i logistyki – m.in. przemysłowe linie przenośników oraz systemy sterowania.
- Energetyka i infrastruktura – optymalny wybór do połączeń zasilających w wymagających aplikacjach.
Budowa i wygoda instalacji złącza kablowego 7/8" 5-pinowego

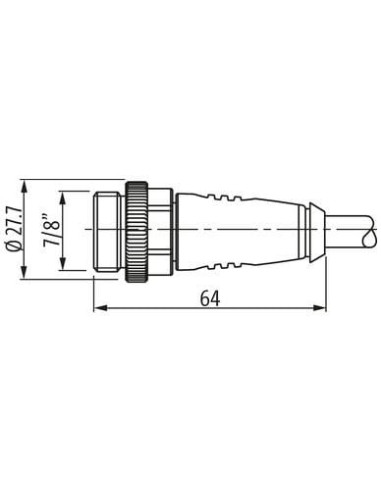

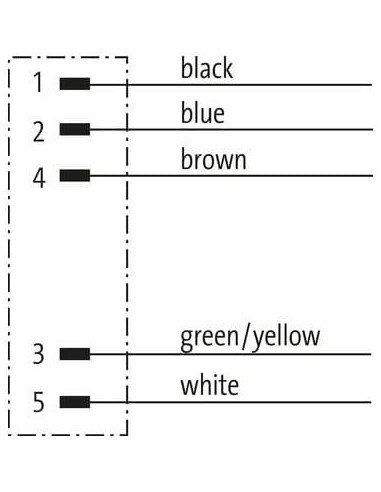

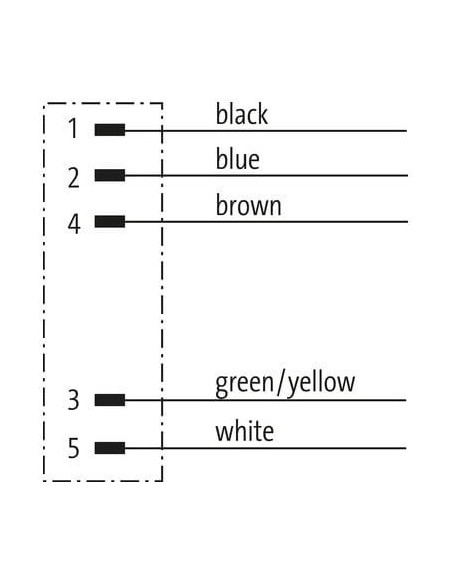

Złącze jest wyposażone w ergonomiczny, prosty wtyk męski 7/8" o średnicy 27,7 mm i długości 64 mm, co umożliwia wygodne, szybkie podłączenie. System oznaczenia zacisków oraz kolorystyka przewodów (czarny, niebieski, brązowy, zielono-żółty, biały) ułatwiają poprawne podłączenie instalacji według schematów. Stabilne połączenie zapewnia moment dokręcania 1,5 Nm oraz zabezpieczenie przeciwwstrząsowe.
Zalety przemysłowego złącza kablowego 7/8" Murrelektronik
- Niezawodność w trudnych warunkach przemysłowych – minimalizuje ryzyko awarii systemu.
- Łatwa i szybka instalacja dzięki przemyślanej konstrukcji.
- Odporność na drgania – zabezpieczenie przeciwwstrząsowe dla stabilnej pracy maszyn.

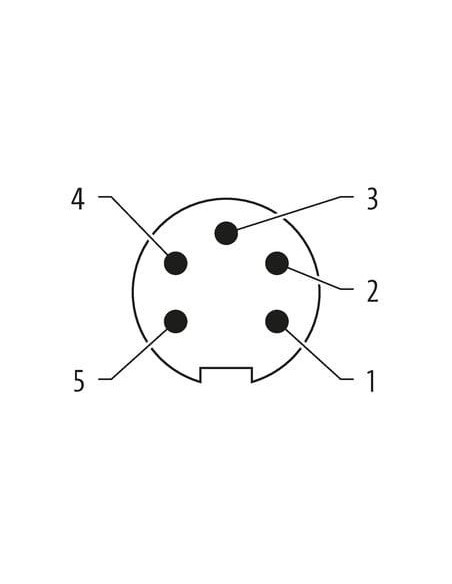

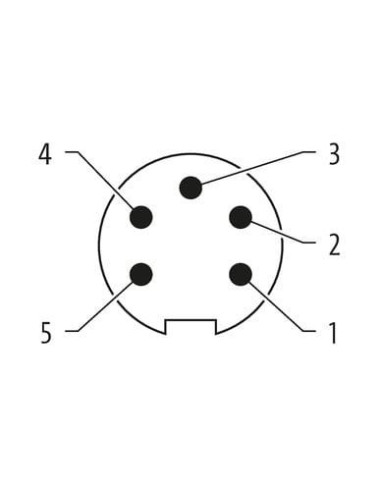

- Precyzyjne odwzorowanie PIN-OUT oraz wyraźna kolorystyka izolacji ułatwiają montaż i serwisowanie.
- Wszechstronność zastosowań – idealne dla automatyki, maszyn, infrastruktury i energetyki.
Złącze kablowe 7/8" 7000-78421-9655000 to komponent, który gwarantuje stabilność, bezpieczeństwo i długotrwałą, bezproblemową pracę w rozbudowanych instalacjach przemysłowych.
