Żeński proste
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |

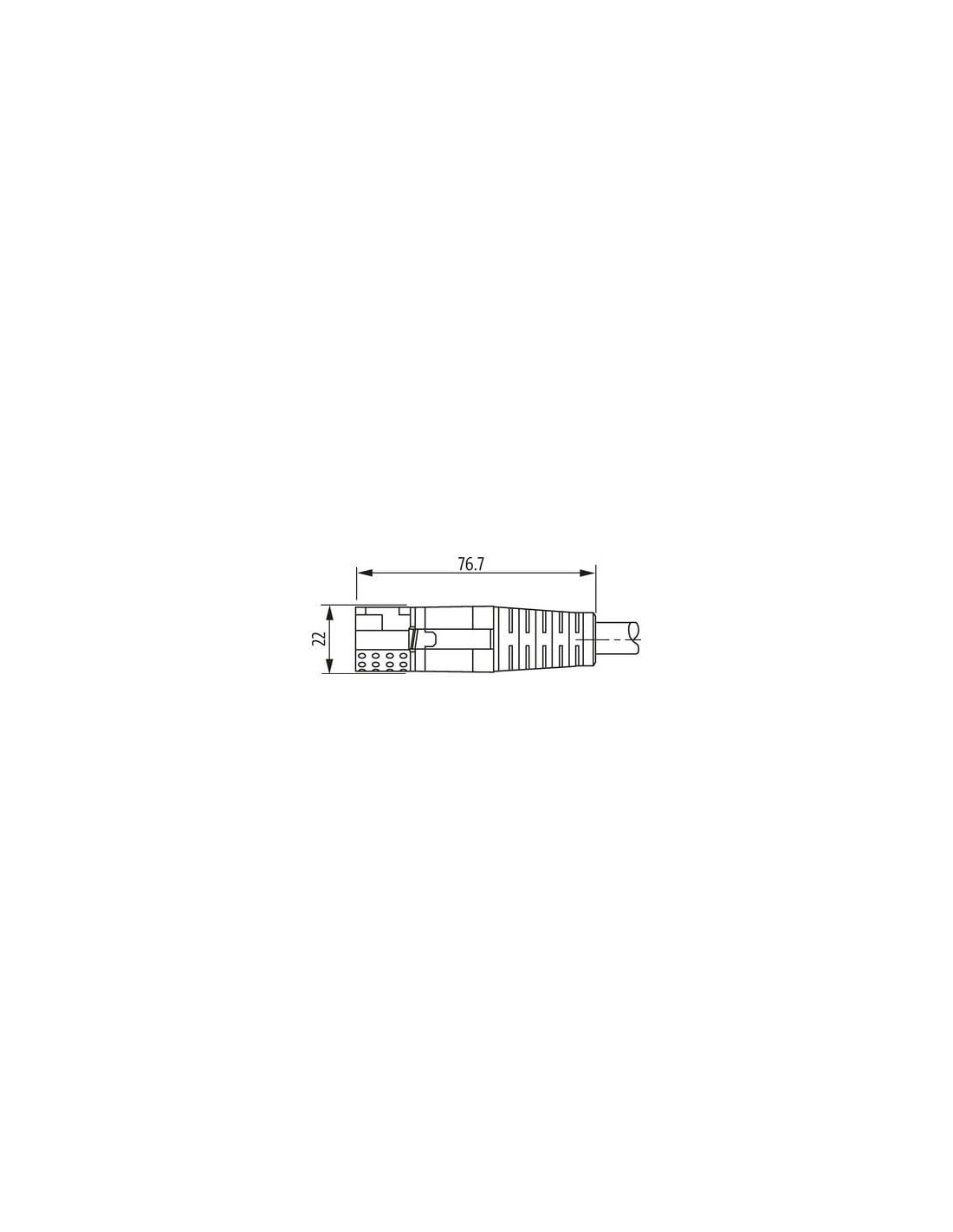

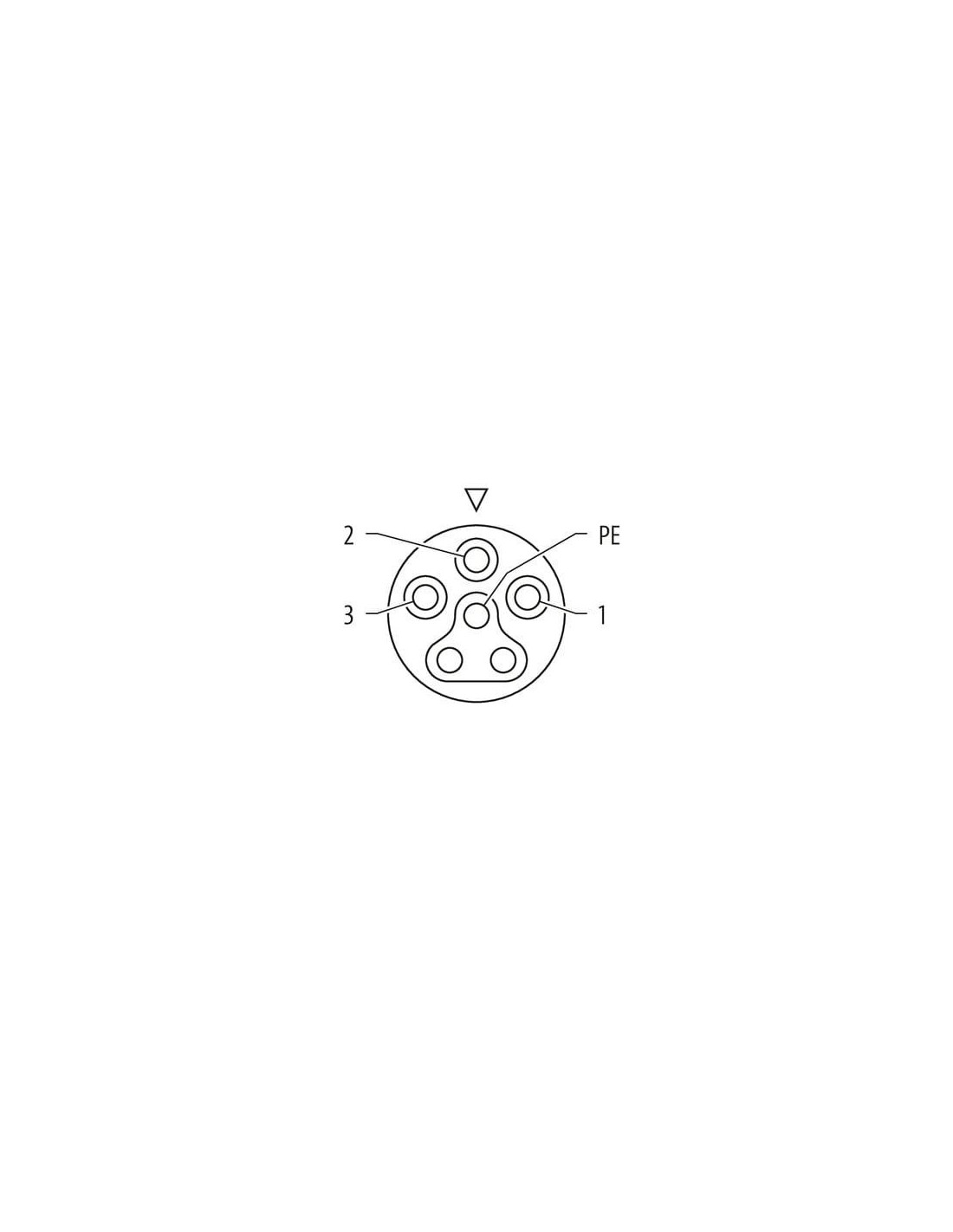

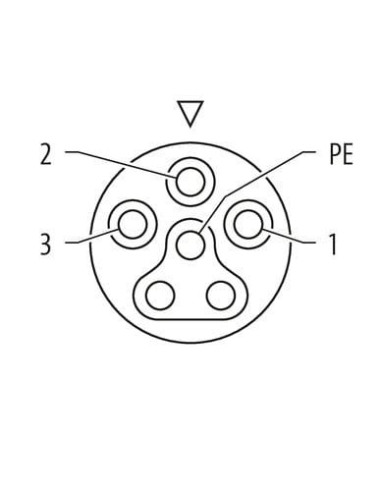

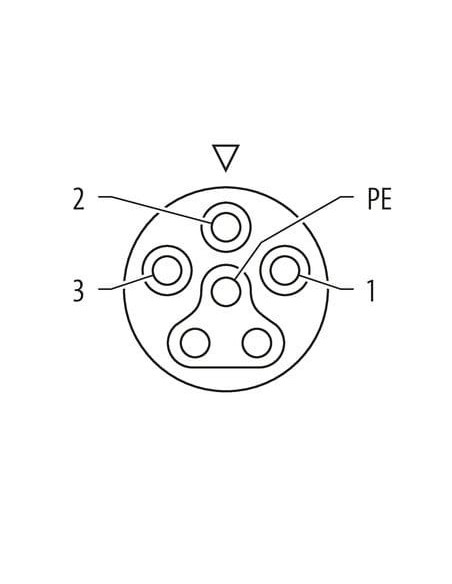

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

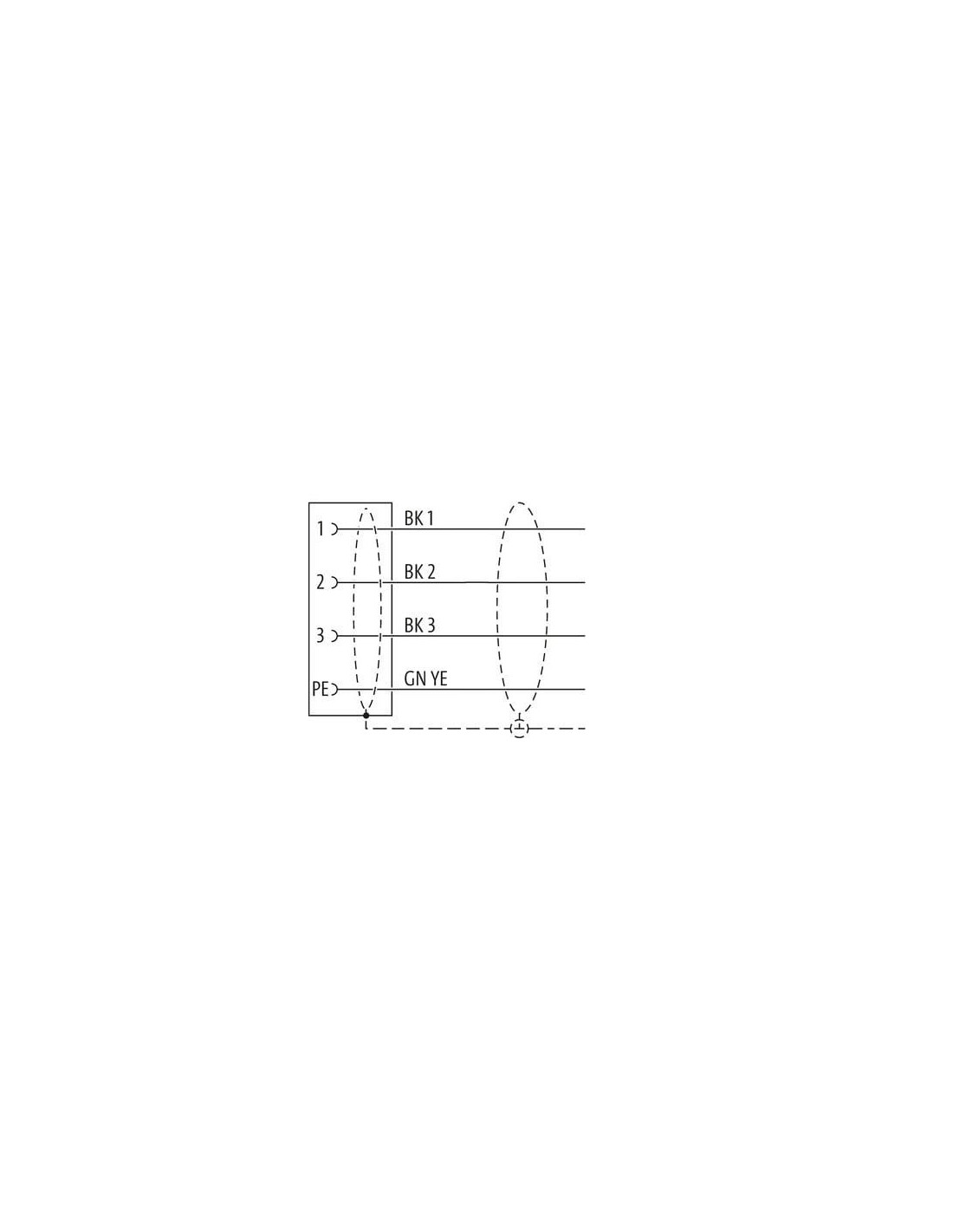

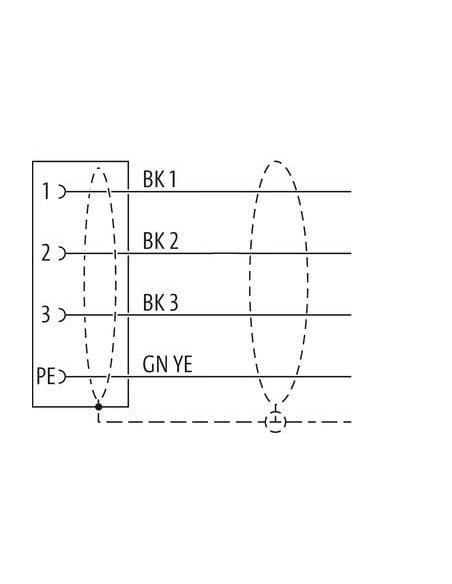

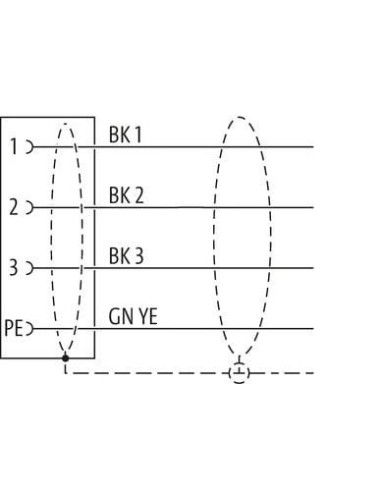

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P12 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Skręcanie | ± 15 °/m |

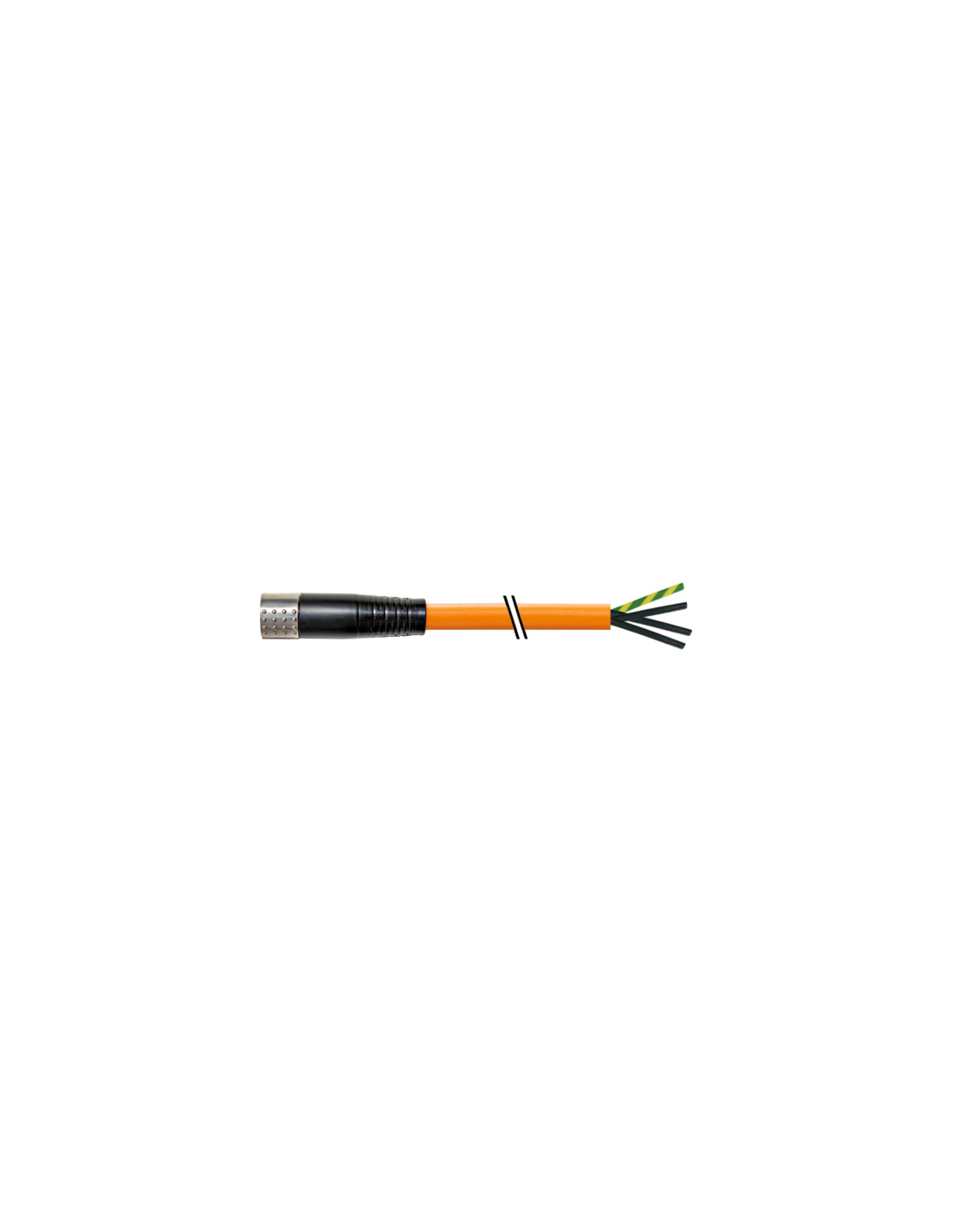

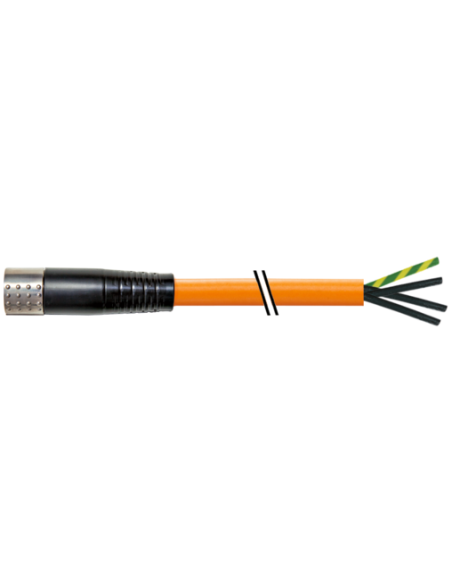

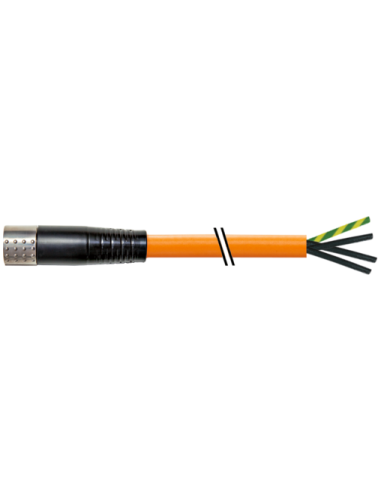

Kabel złączny ekranowany MQ15-X-Power żeński 0°, 4 piny, 1 m – przeznaczony do zastosowań przemysłowych
MQ15-X-Power żeński 0° ekranowany z kablem, kod produktu: 7000-P8021-P120100, to wysokiej jakości przewód złączeniowy, dedykowany przemysłowym aplikacjom wymagającym niezawodnej transmisji mocy oraz ochrony przed zakłóceniami elektromagnetycznymi. Przewód wyposażony jest w prosty (0°) konektor żeński typu MQ15, co umożliwia szybki i stabilny montaż w szafach sterowniczych, automatyce oraz technice napędowej.
Zastosowania i zalety kabla ekranowanego MQ15-X-Power
Złącze MQ15-X-Power znajduje szerokie zastosowanie w systemach automatyki przemysłowej, instalacjach maszyn, robotyce, systemach napędowych oraz wszędzie tam, gdzie wymagana jest szybka, bezpieczna i niezawodna transmisja zasilania. Dzięki czteroprzewodowej konstrukcji z przewodem PE (uziemiającym) kabel idealnie sprawdza się w aplikacjach jedno- i trójfazowych, łącząc zarówno funkcję zasilania, jak i ochrony przeciwporażeniowej.
- Odporność na czynniki chemiczne – zastosowane tworzywo sztuczne obudowy zapewnia wysoką ochronę przed działaniem olejów i agresywnych mediów, typowych dla środowisk przemysłowych.
- Wysoki stopień ochrony IP67 – szczelność zapewnia odporność na pył i krótkotrwałe zanurzenie w wodzie po prawidłowym podłączeniu (włożone i przykręcone).
- Ekranowanie kabla – miedziany oplot pokrywający 80% powierzchni minimalizuje zakłócenia elektromagnetyczne, zwiększając bezpieczeństwo pracy urządzeń w otoczeniu z dużą ilością przewodów zasilających.
- Solidna i trwała konstrukcja – posrebrzane styki z miedzi, wysokowytrzymała izolacja TPE oraz przekrój żył 1,5 mm² zapewniają stabilne, długotrwałe użytkowanie nawet w wymagających warunkach.
- Odporność na zginanie i ruch – doskonałe właściwości mechaniczne oraz możliwość pracy w systemach ruchomych (gięcie, skręcanie).
Typowe zastosowanie złącza 0° MQ15-X-Power
MQ15-X-Power żeński 0° to rozwiązanie rekomendowane do podłączania silników, serwonapędów, rozdzielnic zasilających, agregatów oraz komponentów automatyki wymagających wysokiego prądu roboczego do 13 A i napięcia do 600 V. Prosta konstrukcja (0°) umożliwia łatwe prowadzenie instalacji w szafach sterowniczych oraz na liniach produkcyjnych. Zamknięcie bagnetowe gwarantuje szybki i trwały montaż oraz pewny kontakt elektryczny.
Wytrzymałość i bezpieczeństwo – wysoka jakość ochrony kabla MQ15-X-Power
Kabel MQ15-X-Power wyposażony jest w żyły w kolorach czarnych oraz zielono-żółtą żyłę PE, co ułatwia właściwe podłączenie według schematu. Pomarańczowa izolacja zewnętrzna zwiększa widoczność przewodu. Klasa palności UL94 HB oraz wysoka odporność na benzynę, oleje i płomienie (zgodnie z UL i IEC) sprawiają, że produkt ten jest odpowiedni także do zastosowań wymagających wysokiego poziomu bezpieczeństwa pożarowego. Produkt wytrzymuje temperatury pracy od -25°C do +80°C (przewód: -40°C do +80°C w stałym ułożeniu).
- Wytrzymałość mechaniczna – minimalny promień gięcia wynosi 10x średnica zewnętrzna, a liczba cykli gięcia dochodzi do 5 milionów (C-track).
- Częstotliwość użycia – minimum 500 cykli wtykowych.
- Odporność na warunki atmosferyczne oraz wibracje typowe dla przemysłu maszynowego i instalacji na zewnątrz.
Podsumowanie – MQ15-X-Power żeński ekranowany, kod 7000-P8021-P120100
Ekranowany przewód złączeniowy MQ15-X-Power żeński 0° gwarantuje bezpieczeństwo, niezawodność oraz wszechstronność zastosowania, spełniając wymogi nowoczesnych instalacji przemysłowych. To kompleksowe rozwiązanie do wymagających aplikacji w środowiskach z wysokim poziomem zakłóceń i obciążeniami mechanicznymi.
