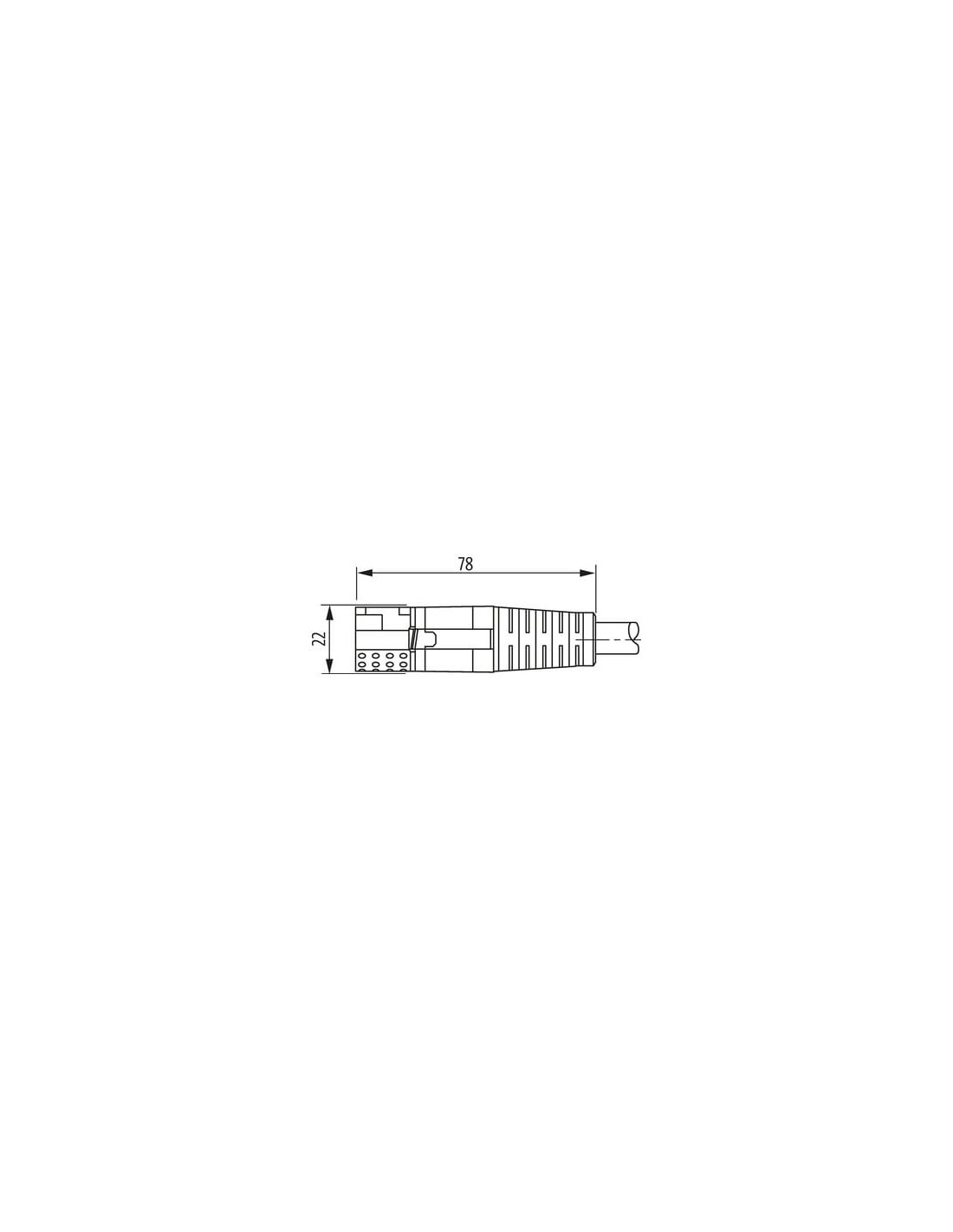

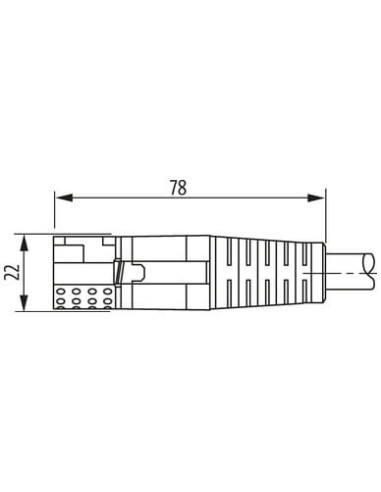

Żeński proste
MQ15, 6-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |

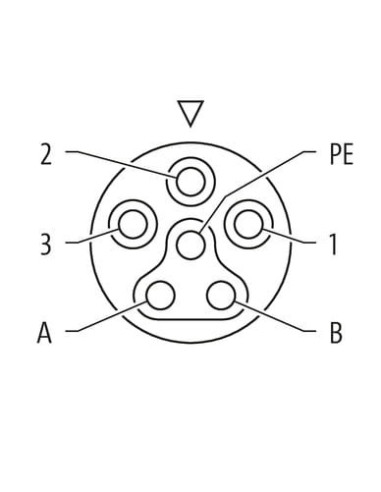

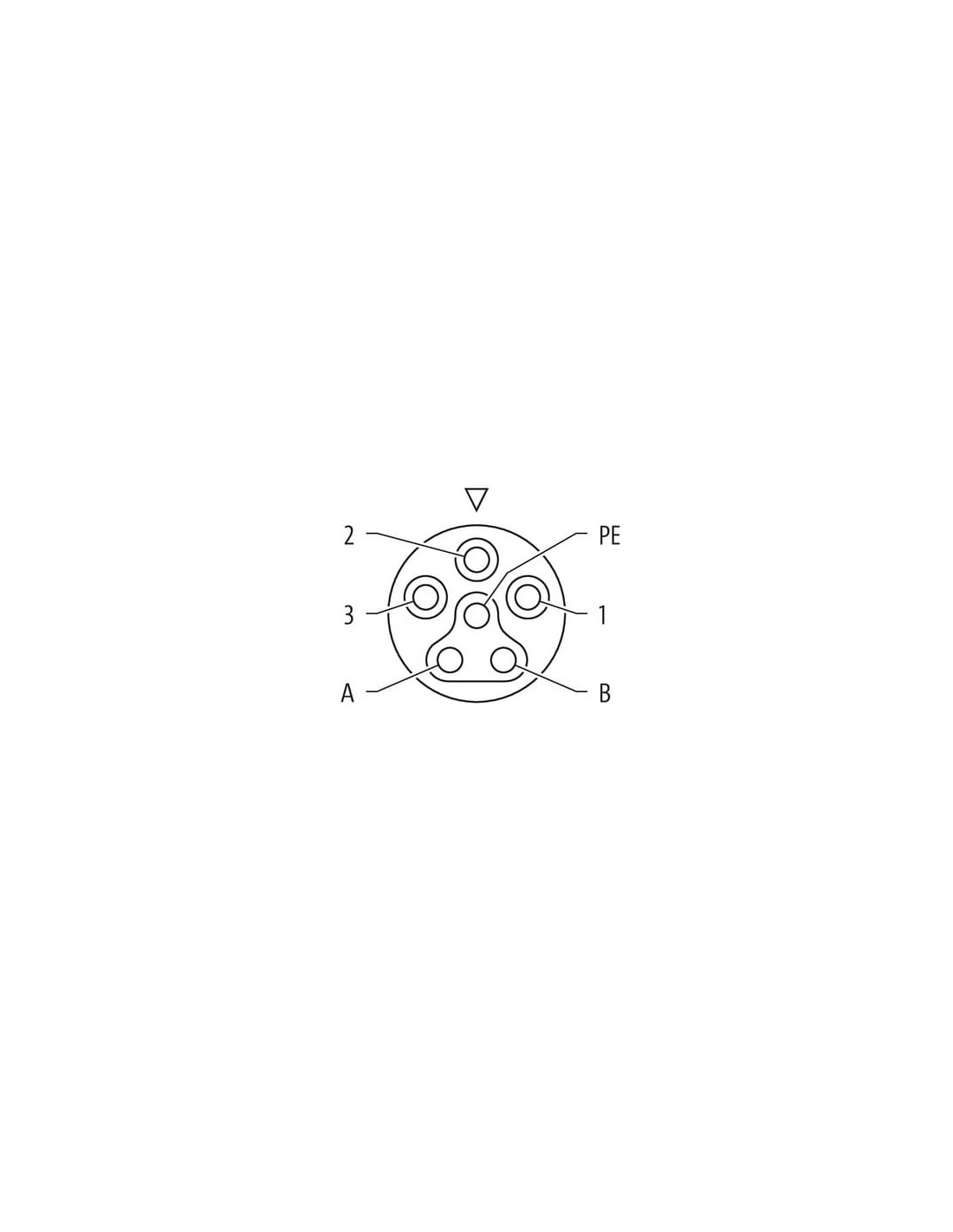

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

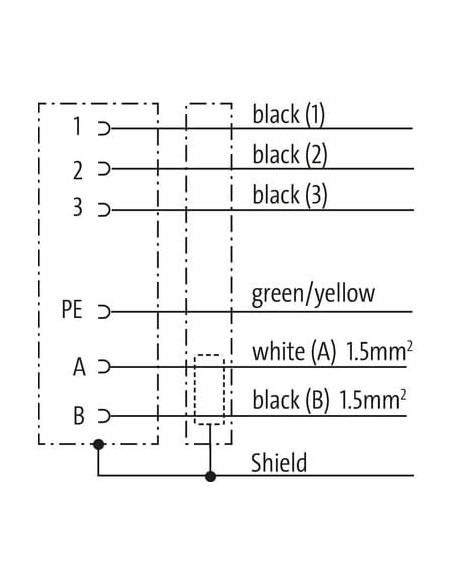

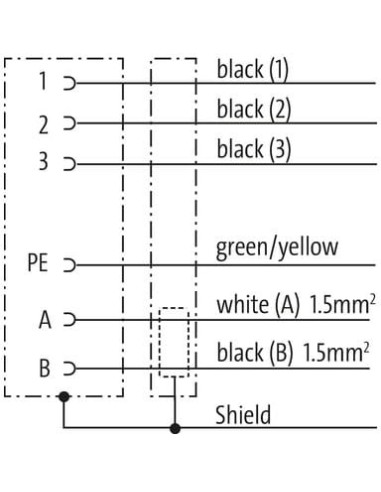

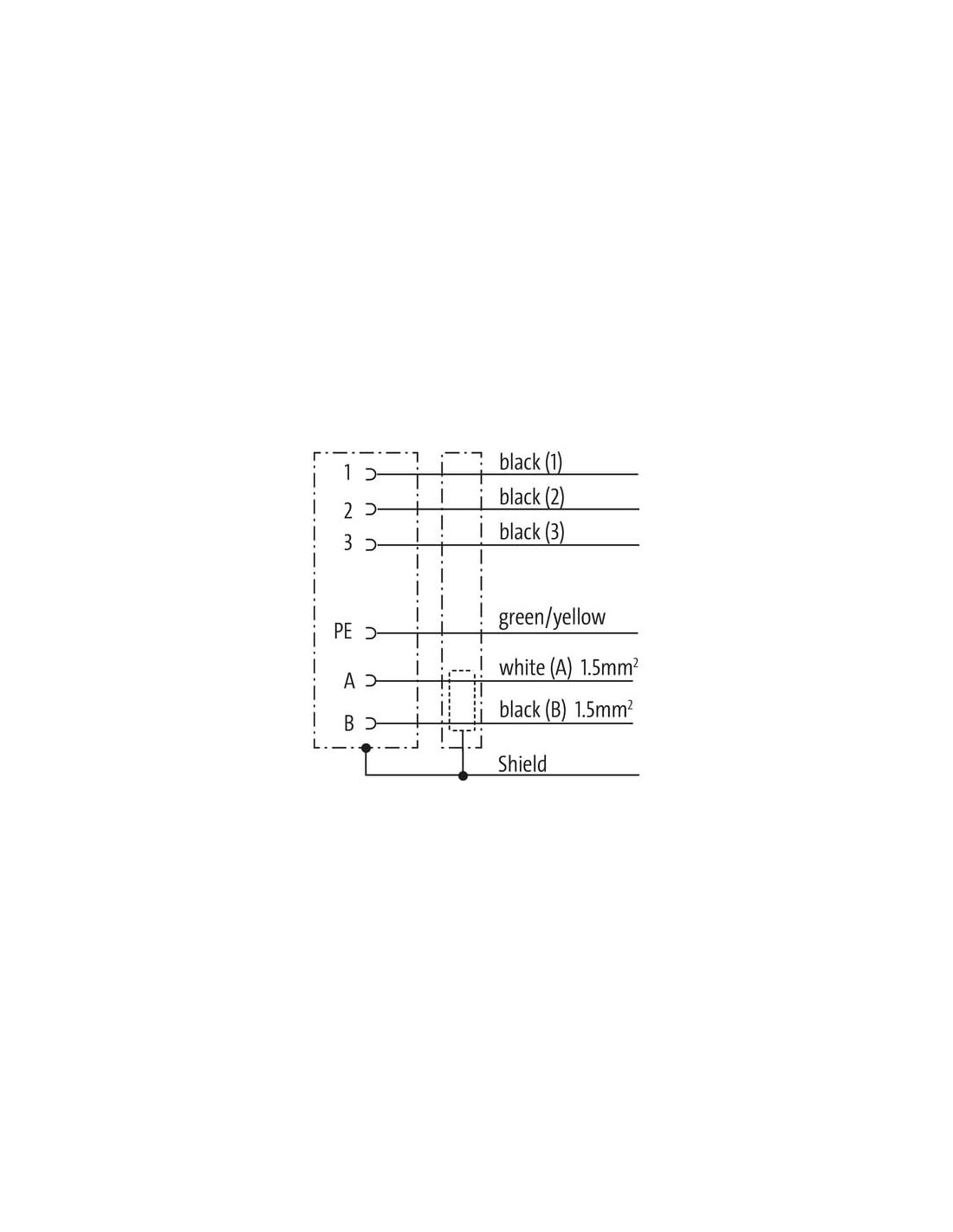

| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
General data | Cable
| Identyfikacja przewodu | P11 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | (czarny 1, czarny 2, czarny 3), (zielono-żółte, biały, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 12,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 1,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Electrical resistance line constant wire | 8,5 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 14 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

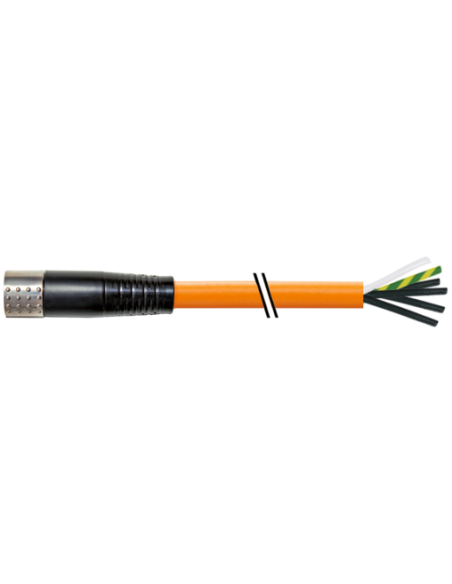

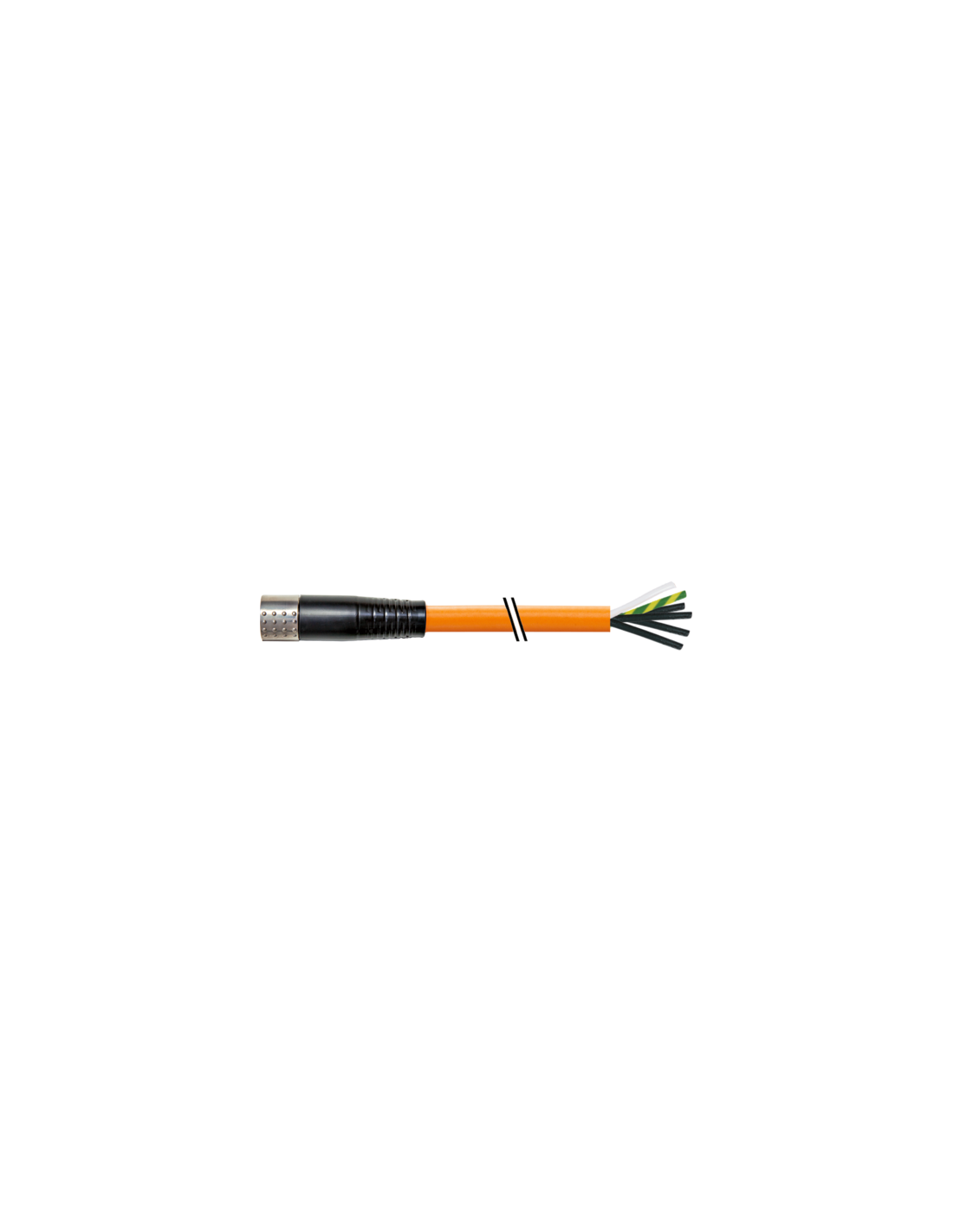

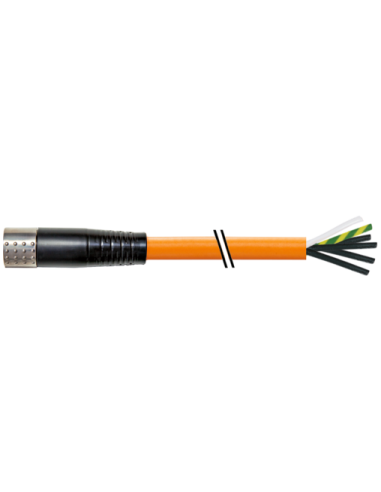

Przewód MQ15-X-Power żeński 0° ekranowany z kablem 10m – 7000-P8321-P111000
MQ15-X-Power 0° żeński to wysokiej jakości, ekranowany przewód o długości 10 metrów, wyposażony w prostą, 6-pinową wtyczkę typu MQ15. Produkt ten jest dedykowany do zastosowań przemysłowych, oferując solidność wykonania, wysoką odporność mechaniczną oraz skuteczną ochronę przed wpływem agresywnych czynników zewnętrznych.
Zastosowanie przewodu złącznego MQ15-X-Power
Przewód znajduje zastosowanie przede wszystkim w automatyce przemysłowej, systemach zasilania silników, liniach produkcyjnych oraz wszędzie tam, gdzie wymagane jest niezawodne połączenie zasilające i sygnałowe w warunkach narażenia na wilgoć, kurz czy oleje. Stopień ochrony IP67 zapewnia bezpieczną i długotrwałą pracę nawet w trudnych warunkach środowiskowych.
- Idealny do układów napędowych oraz zasilania maszyn i urządzeń przemysłowych
- Możliwość stosowania w instalacjach podatnych na wibracje dzięki zamknięciu bagnetowemu
- Sprawdzi się w środowiskach o podwyższonej wilgotności i zapyleniu (IP67)
- Kompatybilny z wymagającymi aplikacjami, w których występują zmienne warunki temperaturowe (-25°C do 80°C)
- Odporny na działanie chemikaliów, benzyny i olejów
Kluczowe cechy konstrukcyjne złącza MQ15-X-Power
Wtyczka wykonana została z odpornego tworzywa sztucznego, które zapewnia ochronę przed uszkodzeniami mechanicznymi oraz działaniem chemicznym. Posrebrzane styki z miedzi gwarantują wysoką przewodność i długą żywotność całego połączenia. Przewód posiada ekran z oplotu miedzianego (pokrycie 80%), co skutecznie redukuje zakłócenia elektromagnetyczne.
Podwójna grupa żył o przekrojach 2,5 mm² i 1,5 mm² umożliwia niezawodne przesyłanie zarówno mocy, jak i sygnałów. Dodatkowym atutem są trwałe materiały izolacyjne TPE oraz płaszcz PUR w pomarańczowym kolorze, co zwiększa widoczność i bezpieczeństwo instalacji.
Zalety przewodu ekranowanego MQ15-X-Power z kablem 10m
- Bardzo wysoka wytrzymałość mechaniczna i odporność na ścieranie dzięki płaszczowi PUR
- Możliwość pracy przy dużych prądach – do 16 A (w przypadku podwyższonej temperatury należy uwzględnić specjalne warunki pracy)
- Do 500 cykli wtykowych – sprawdzi się w aplikacjach wymagających częstego przepinania
- Ekranowanie – ochrona przed zakłóceniami elektromagnetycznymi
- Przewód giętki – do 5 milionów cykli zginania, promień zgięcia już od 5 x średnica zewnętrzna w instalacji stałej
- Wyraźne oznaczenie kolorystyczne przewodów ułatwiające podłączenie
Typowe zastosowania i branże
Produkt znajdzie zastosowanie m.in. w:
- przemyśle maszynowym i motoryzacyjnym,
- automatyce procesowej,
- inżynierii energii,
- robotyce i systemach transportu wewnętrznego,
- instalacjach wymagających wysokiego poziomu niezawodności oraz odporności na czynniki środowiskowe.
Bezpieczeństwo i funkcjonalność przewodu MQ15-X-Power
Stopień ochrony IP67 pozwala na stosowanie przewodu w miejscach, gdzie istnieje ryzyko zalania czy zapylenia, przy jednoczesnym zachowaniu integralności połączenia. Złącze MQ15-X-Power obsługuje wysokie napięcia (do 600 V AC na złączu zasilania) i prądy (do 16 A), co czyni je uniwersalnym wyborem w automatyce oraz systemach zasilania silników i napędów.
Bagnetowy sposób zamknięcia zapewnia szybkie i pewne podłączenie, minimalizując ryzyko rozłączenia w czasie pracy maszyn.
Podsumowanie – Przewód MQ15-X-Power 6P ekranowany, 10m
MQ15-X-Power 7000-P8321-P111000 to zaawansowany przewód przemysłowy, spełniający surowe normy bezpieczeństwa i niezawodności. Łączy w sobie odporność na obciążenia środowiskowe, wygodę montażu i intuicyjne oznaczenia przewodów, co przekłada się na szeroką gamę zastosowań w nowoczesnej automatyce i przemyśle.
