Zasilanie
Żeński proste
M12, 5-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

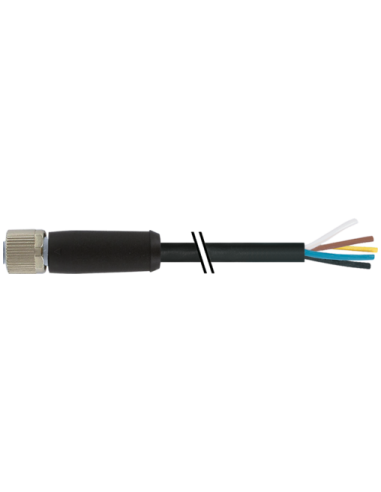

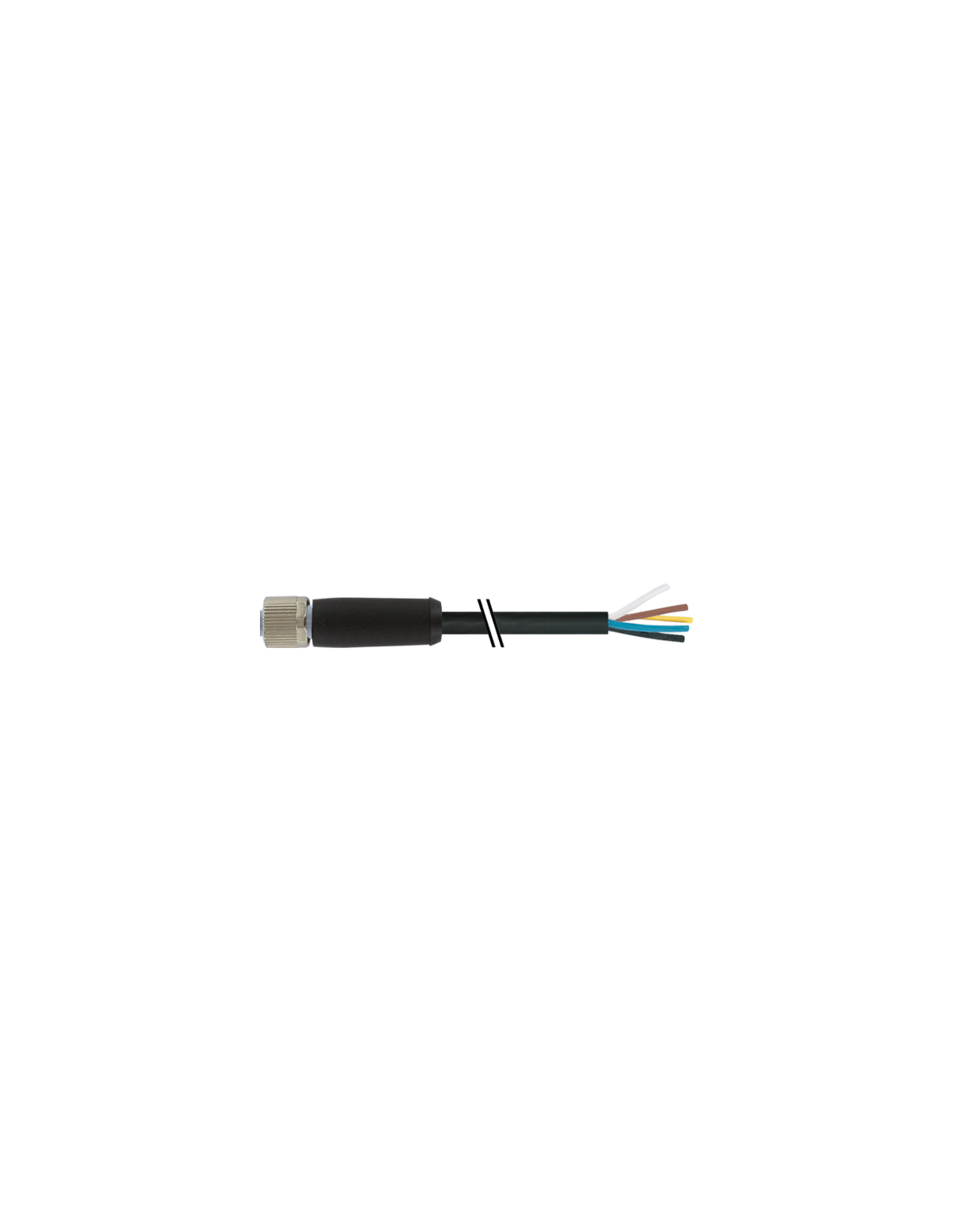

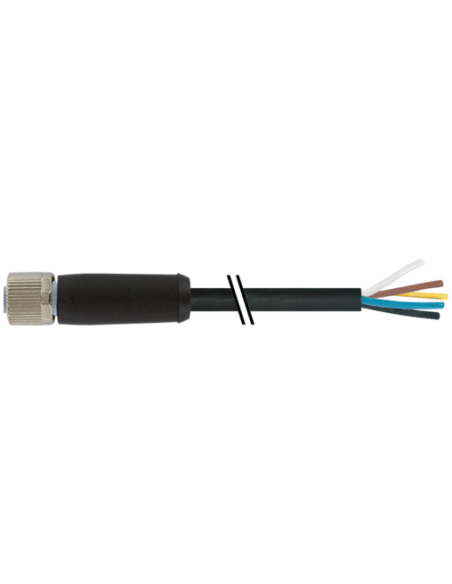

Złącze żeńskie M12 z kablem 1m – do zasilania, 5-pin, Kod L – 7000-P4221-P340100
Złącze żeńskie M12 7000-P4221-P340100 to specjalistyczne rozwiązanie dedykowane zastosowaniom w automatyce przemysłowej, gdzie wymagana jest niezawodność, trwałość oraz bezpieczeństwo połączeń zasilających. Ten model wyróżnia się prostą konstrukcją (wyjście 0°), pięcioma złoconymi pinami oraz kodowaniem L – przeznaczonym do obwodów zasilania o zwiększonej wydajności prądowej.
Najważniejsze cechy i zalety złącza M12 do zasilania
- Pięciopinowe złącze umożliwia przesyłanie wysokich prądów nawet do 16A przy napięciu do 63V DC, co pozwala na efektywne zasilanie urządzeń oraz rozproszonej automatyki.
- Kodowanie L zapobiega błędnemu podłączeniu, gwarantując zgodność i bezpieczeństwo instalacji zgodnych z normami przemysłowymi.
- Obudowa z odpornego tworzywa PUR zapewnia wysoką odporność chemiczną oraz na oleje, co czyni złącze idealnym do pracy w trudnych warunkach przemysłowych oraz w środowiskach o dużej wilgotności i obecności agresywnych substancji.
- Stopień ochrony IP65/IP67 chroni przed pyłem oraz wodą, również podczas intensywnego mycia lub pracy na otwartym terenie (wymagane jest prawidłowe dokręcenie złącza).
- Solidne i pewne połączenie gwintowane M12 x 1, zabezpieczenie przeciwwstrząsowe oraz możliwość montażu z użyciem klucza SW17.
- Zastosowanie przewodu PUR o wysokiej elastyczności i odporności na ścieranie, promieniowanie UV oraz płomienie.
Zastosowanie złącza żeńskiego M12 5-pin z kodem L
Złącze M12 z kodowaniem L znajduje szerokie zastosowanie w systemach automatyki i robotyki, zasilaniu rozproszonych modułów IO oraz przemysłowych magistrali komunikacyjnych. Przeznaczone jest do zasilania maszyn, urządzeń produkcyjnych, stacji zrobotyzowanych i rozdzielni zasilających, gdzie wymagane jest niezawodne i wielokrotne podłączanie oraz rozłączanie.
- Systemy automatyki przemysłowej
- Maszyny CNC i centra obróbcze
- Transport i logistyka (linie automatyczne, taśmociągi)
- Instalacje rozdzielcze i sterownicze
- Trudne warunki przemysłu spożywczego, chemicznego oraz motoryzacyjnego
Budowa i właściwości techniczne przewodu zasilającego
Przewód klasy przemysłowej z płaszczem PUR, o długości 1 metra, przekroju 5 x 2,5 mm² i wysokiej odporności mechanicznej (promień gięcia już od 5 x średnica zewnętrzna) zapewnia niezawodność nawet przy intensywnej eksploatacji (gięcie, skręcanie, praca w ruchu). Kabel wolny od halogenów, kadmu i ołowiu dodatkowo spełnia wymagania środowiskowe.

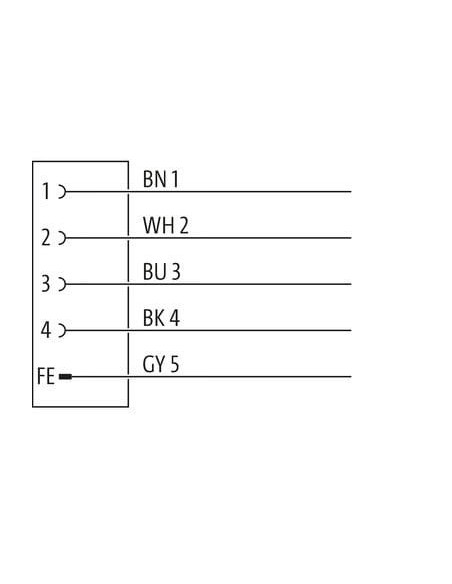

Oznaczenia kolorów żył:
- Pin 1: brązowy (BN)
- Pin 2: biały (WH)
- Pin 3: niebieski (BU)
- Pin 4: czarny (BK)
- Pin FE: szary (GY) – przewód ochronny
Złącze M12 L-kod – bezpieczeństwo i wygoda montażu
Intuicyjna konstrukcja zapobiega pomyłkom dzięki precyzyjnemu kodowaniu klucza. Stopień ochrony IP65/IP67 oraz certyfikaty cURus i IEC 61076-2-111 są gwarancją, że złącze spełnia najwyższe standardy jakości i bezpieczeństwa instalacji elektrycznych.
Dzięki uniwersalności oraz szerokiej kompatybilności z systemami sterowania i automatyką, M12 Zasilanie 0° Kod L jest doskonałym wyborem dla projektów, w których liczy się niezawodność i bezpieczeństwo połączeń zasilających.
