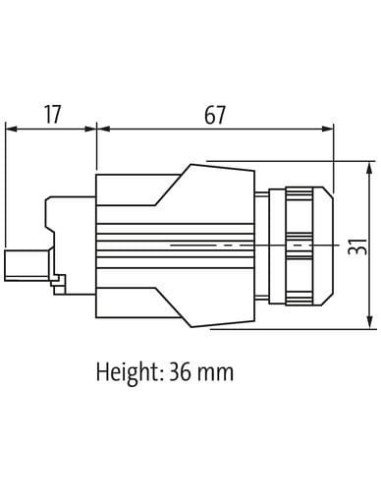

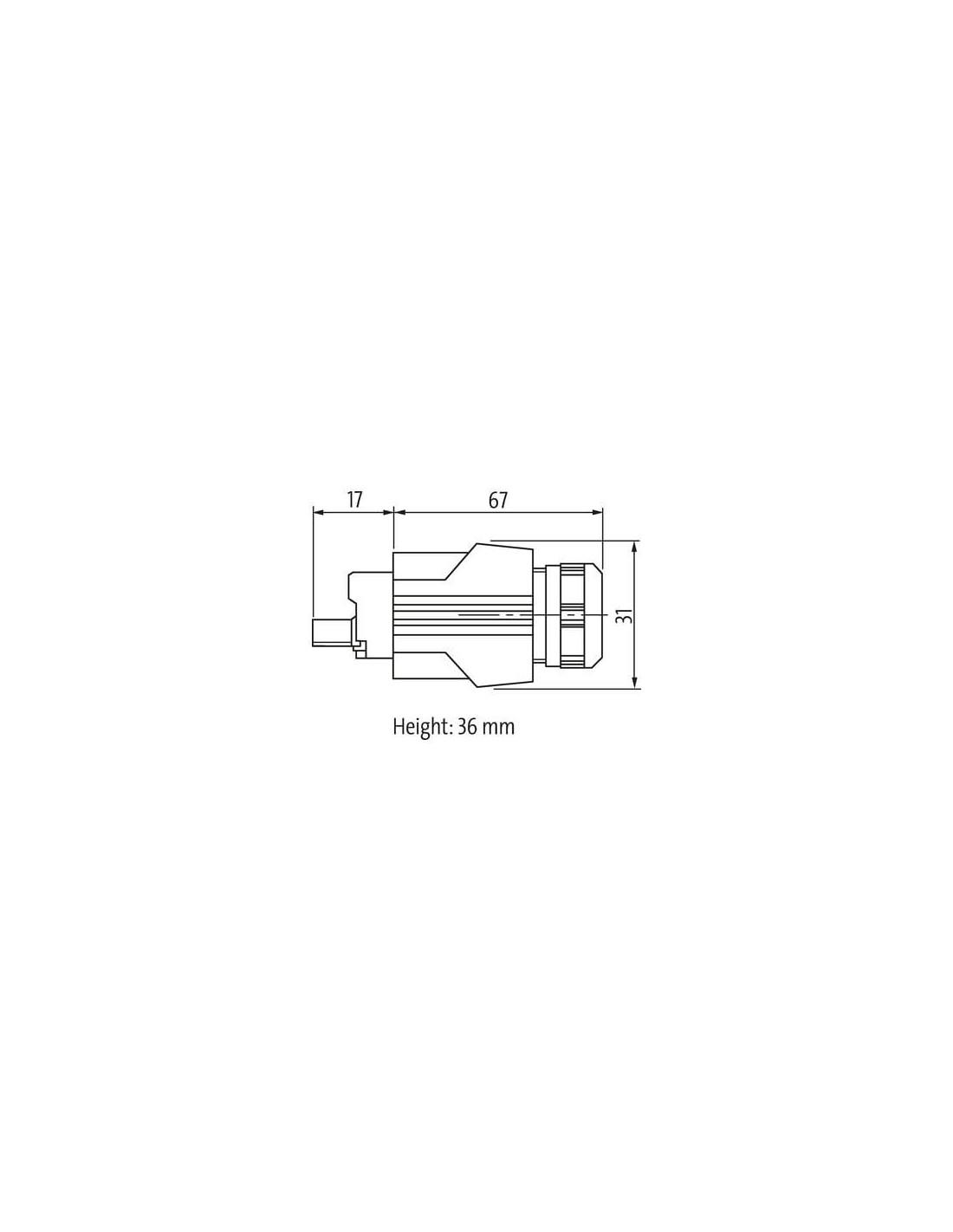

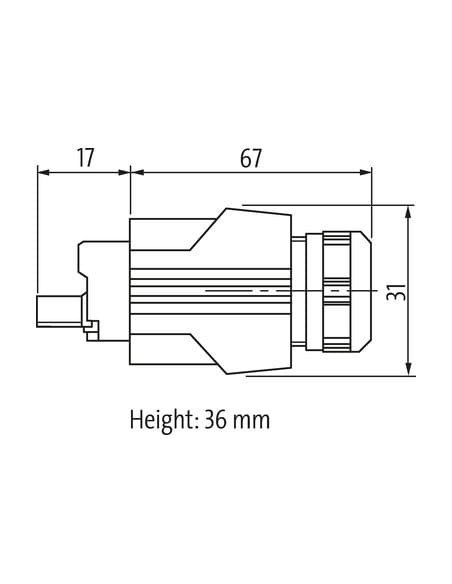

Męski prosty
PPP, 5-piny
Push Pull Power
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 16 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Push Pull |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 962 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 190,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

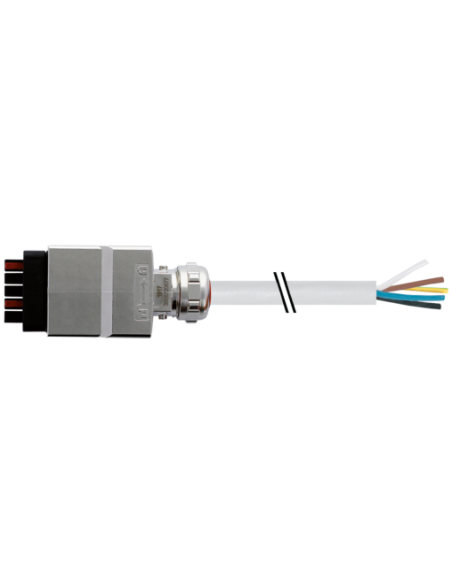

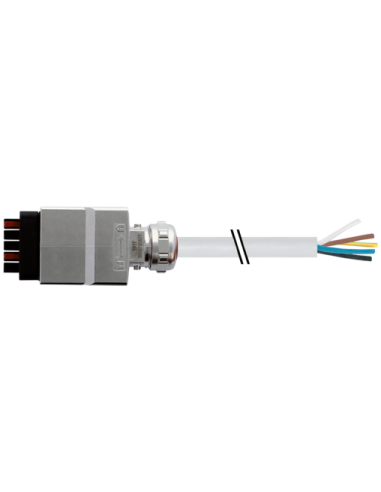

Konektor Push Pull Power 5-pin z kablem PUR – bezpieczne i wydajne zasilanie
Konektor Push Pull Power, kod: 7000-99621-9621500, to uniwersalne, nowoczesne rozwiązanie do przesyłania zasilania oraz sygnałów w wymagających warunkach przemysłowych. Złącze męskie proste, wyposażone w 5 styków (PPP), zaprojektowano z myślą o szybkim i pewnym połączeniu typu Push Pull, co znacząco skraca czas montażu i minimalizuje ryzyko błędów instalacyjnych. Produkt przeznaczony jest do pracy z napięciem do 24 V AC/DC i prądem do 16 A na styk, doskonale sprawdzi się w automatyce, robotyce, technice napędowej oraz w systemach rozdzielczych energetyki.
Zastosowanie konektora Push Pull Power – wszechstronność i bezpieczeństwo
Uniwersalne zastosowanie złącza pozwala na wykorzystanie go m.in. w:
- maszynach i liniach produkcyjnych,
- systemach zasilania i automatyki przemysłowej,
- aplikacjach wymagających odporności na warunki zewnętrzne oraz ruch kabli,
- szafach sterowniczych i rozdzielniach energetycznych.
Połączenie
wysokiej wytrzymałości mechanicznej, odporności chemicznej oraz odporności na oleje gwarantuje bezpieczeństwo i długą żywotność nawet w trudnych środowiskach pracy.
Kabel PUR – wytrzymałość i elastyczność w każdych warunkach
Dołączony kabel o długości 15 m wykonano z materiału PUR, charakteryzującego się bardzo dobrą odpornością na ścieranie, oleje oraz czynniki chemiczne. Izolacja z polipropylenu (PP) dodatkowo zapewnia ochronę przed ekstremalnymi temperaturami (od -50°C do 90°C) oraz uszkodzeniami mechanicznymi. Kabel przystosowany jest do intensywnej eksploatacji, w tym ruchów zginających i skręcających (do 5 milionów cykli zgięć, do 2 milionów cykli skręcania), dzięki czemu idealnie nadaje się do aplikacji dynamicznych.
Bezpieczeństwo użytkowania – ochrona IP65/IP67
Wysoki stopień ochrony IP65 oraz IP67 (przy podłączeniu i dokręceniu) gwarantuje zabezpieczenie przed pyłem oraz strumieniami wody. Pozwala to na użytkowanie konektora w środowiskach o dużym zapyleniu i wilgotności, typowych dla przemysłu spożywczego, chemicznego czy motoryzacyjnego.
Wytrzymałość mechaniczna i zgodność z normami
Metalowa obudowa z tworzywa sztucznego zapewnia odporność na uderzenia i korozję. Złącze i kabel spełniają rygorystyczne normy bezpieczeństwa (m.in. cURus, UL, IEC), co pozwala na ich stosowanie w aplikacjach zgodnych z międzynarodowymi wymaganiami.
Parametry techniczne i ułatwienia montażowe
- Łatwy i szybki montaż dzięki mechanizmowi Push Pull,
- Możliwość zabezpieczenia przed obciążeniami mechanicznymi (zalecane użycie opasek kablowych),
- Wyraźna identyfikacja przewodów według kolorów i numeracji,
- Kodowanie opaską minimalizuje ryzyko błędnego połączenia,
- Elastyczne długości kabla dostępne na zamówienie.

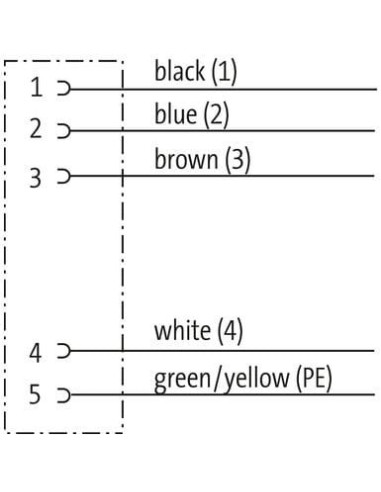

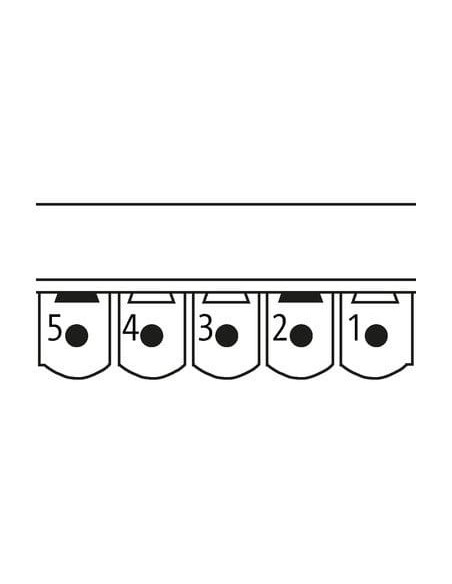

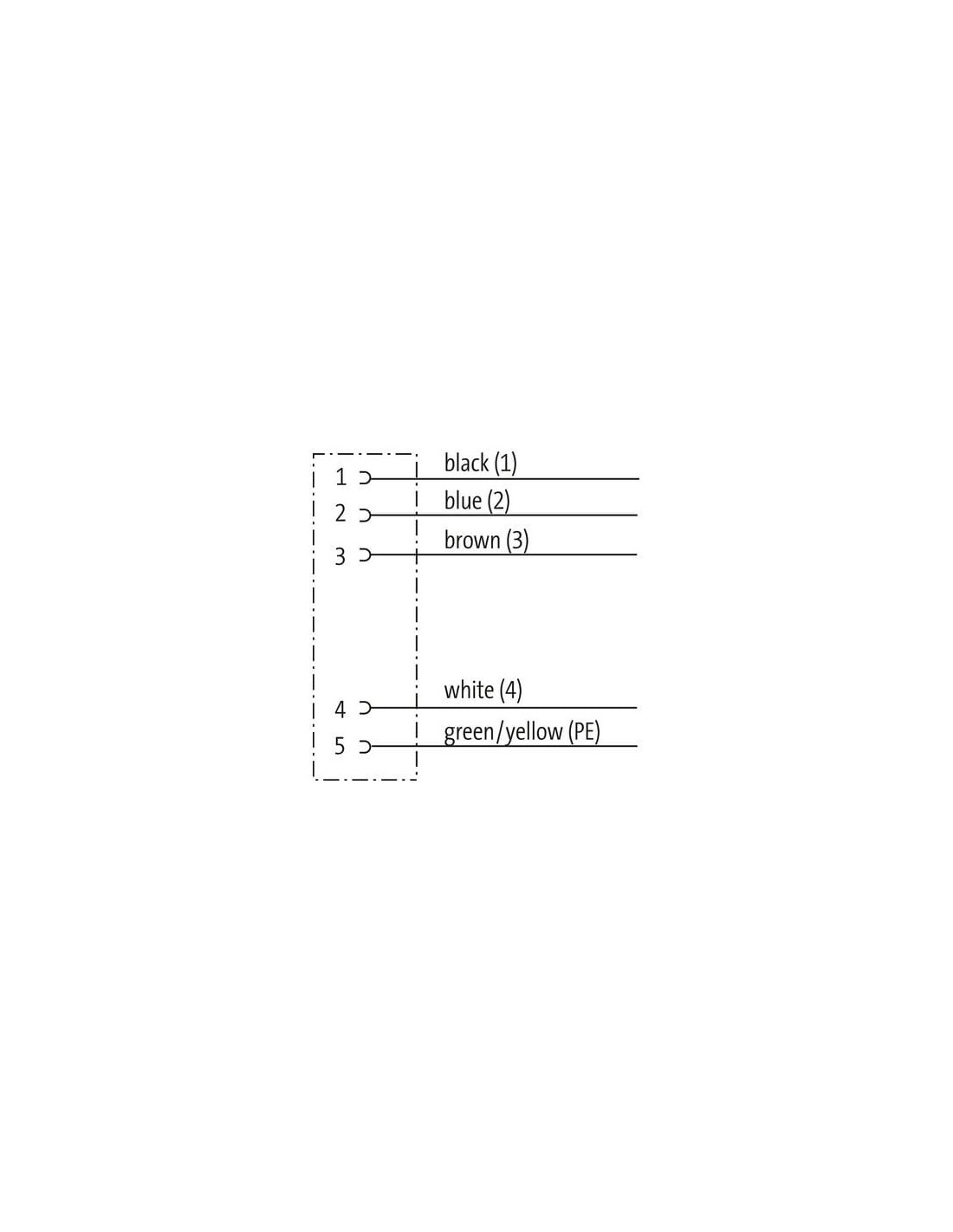

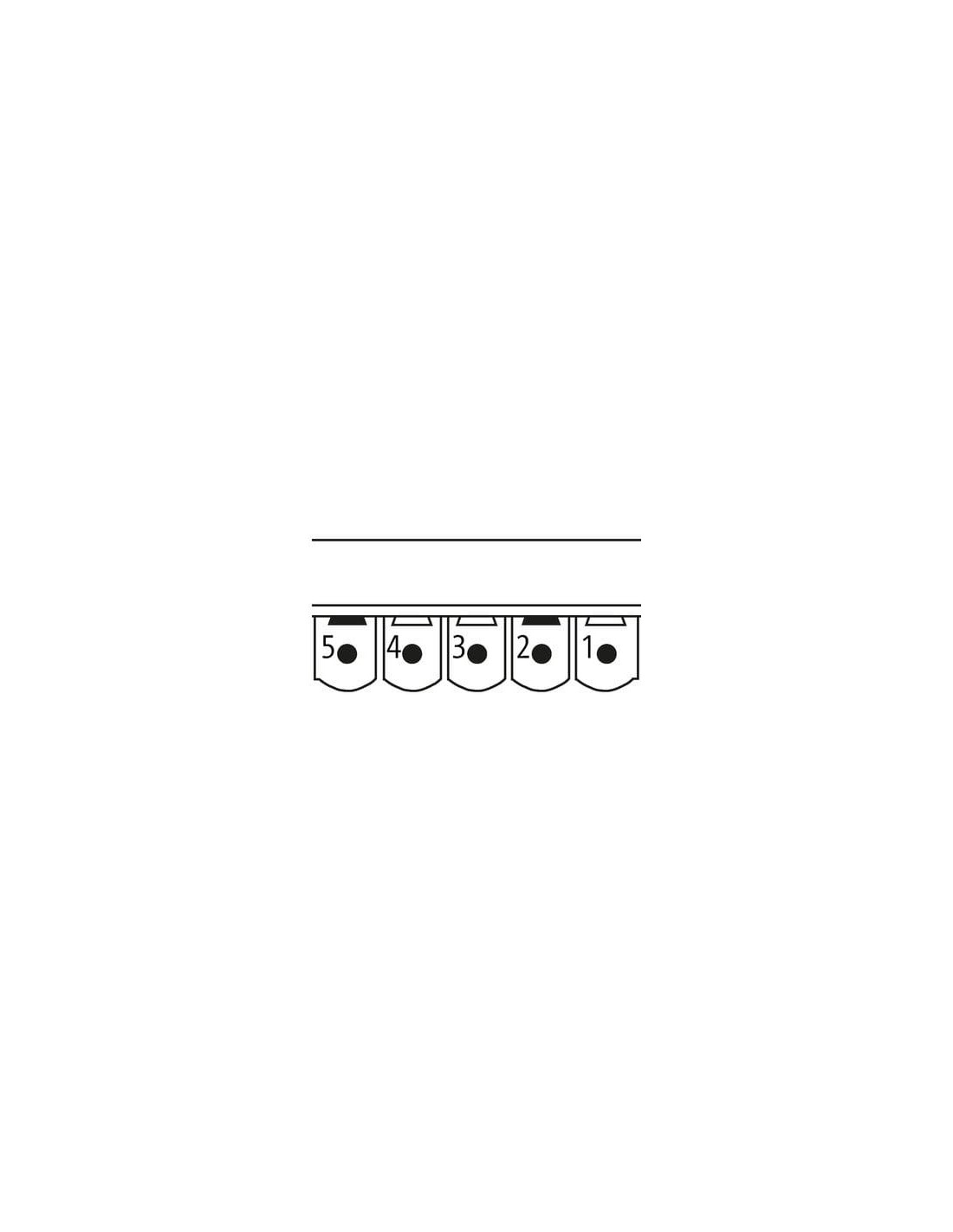

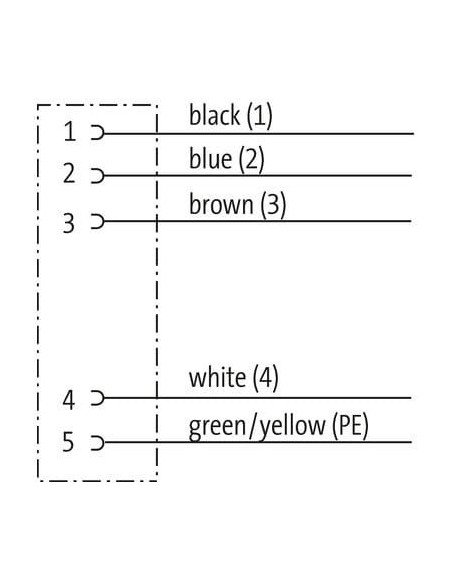

Schemat podłączenia – przejrzystość i pewność instalacji

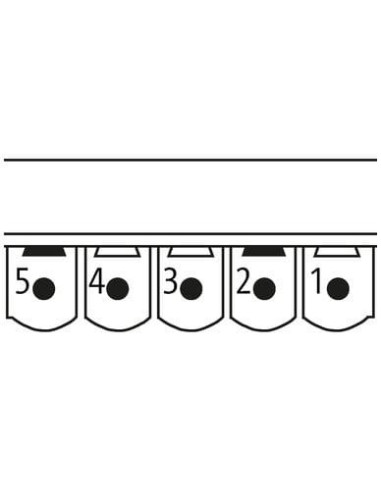

Układ pinów oraz kolorystyka żył zostały przedstawione w czytelnych schematach, co pozwala na szybką identyfikację połączeń:
- 1 – czarny (black)
- 2 – niebieski (blue)
- 3 – brązowy (brown)
- 4 – biały (white)
- 5 – zielono-żółty (green/yellow, PE)
Typowe zastosowania konektora Push Pull Power
Konektor Push Pull Power doskonale sprawdzi się w:
- rozwiązaniach zasilania dla silników i napędów,
- połączeniach szaf sterowniczych z urządzeniami wykonawczymi,
- zasilaniu robotów i manipulatorów, gdzie wymagana jest odporność na dynamiczny ruch kabla,
- aplikacjach przemysłowych, gdzie kluczowe są szybki montaż, bezpieczeństwo i niezawodność.
