Zasilanie
Męski 90°
USA
M12, 5-piny
Kodowanie L
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
bez koszulek kablowych
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Odejście kablowe | kątowy |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW17 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | U0D |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 144,1 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 9,78 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 16 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

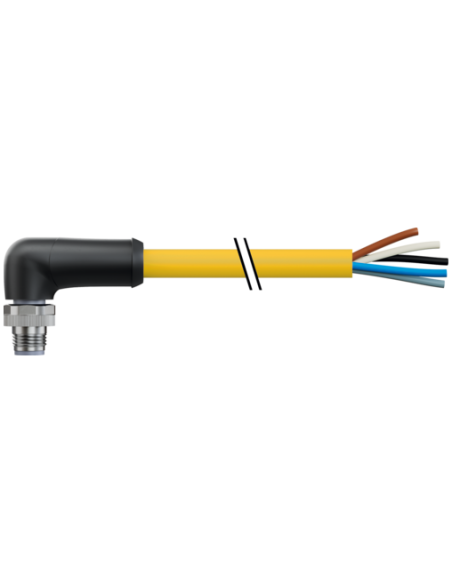

Złącze M12 Zasilanie, kodowanie L, 5-pinowe męskie 90° do kabla – 7700-P4211-U0D1000
Złącze M12 zasilające o kodowaniu L i konstrukcji kątowej 90°, wyposażone w 5 pozłacanych pinów, to niezawodne rozwiązanie do zastosowań w automatyce, inżynierii mechanicznej oraz instalacjach zasilających. Złącze jest przeznaczone do instalacji z otwartym końcem kabla, co umożliwia szybkie i pewne podłączenie urządzeń przemysłowych.
Zastosowanie złączy M12 z kodowaniem L w automatyce i przemyśle
Złącze M12, 5-pinowe z kodowaniem L wyróżnia się dużą odpornością na czynniki zewnętrzne i jest optymalne tam, gdzie kluczowe jest niezawodne dostarczanie zasilania. Typowe miejsca wykorzystania złącza obejmują:
- Zasilanie silników i urządzeń przemysłowych
- Systemy automatyki przemysłowej
- Instalacje robotyczne oraz linie produkcyjne
- Maszyny pakujące, montażowe i transportowe
- Zautomatyzowane systemy magazynowania
Kodowanie L zapewnia kompatybilność z aplikacjami wymagającymi większych prądów roboczych, co zwiększa bezpieczeństwo i trwałość użytkowania.
Wytrzymałość i odporność na warunki przemysłowe
Obudowa wykonana z tworzywa sztucznego (PUR) charakteryzuje się wysoką odpornością chemiczną oraz na działanie olejów. Masywny łącznik kątowy oraz blokada z niklowanego cynku zapewniają stopień ochrony IP65 i IP67. To gwarantuje szczelność złącza zarówno w zapylonych, jak i wilgotnych środowiskach, a także podczas czyszczenia urządzeń.
Konstrukcja przewodu do zadań specjalnych
Przewód z TPE o długości 10 metrów oraz żółtej kolorystyce izolacji gwarantuje bardzo dobre parametry przewodzenia oraz wytrzymałość mechaniczną. Konstrukcja przewodu umożliwia bezpieczną pracę w zakresie temperatur od -50°C do 105°C (praca stała), co czyni go uniwersalnym rozwiązaniem do różnorodnych aplikacji przemysłowych. Przewód jest wolny od halogenów, ołowiu i FCKW, co podnosi poziom bezpieczeństwa użytkowania.
Najważniejsze zalety techniczne złącza M12
- Maksymalne napięcie robocze DC: 63 V, prąd do 12 A na pin
- Wysoka odporność mechaniczna i chemiczna
- Szybki i niezawodny montaż dzięki gwintowi M12 x 1
- Bardzo dobra ochrona elektryczna – zgodność z IEC 61076-2-111
- Zgodność z wymaganiami cURus – możliwość zastosowania w USA
- Kątowe wyprowadzenie kabla – pozwala na wygodny montaż w trudno dostępnych miejscach
Podłączenie i schematy złącza M12 L-kodowanie

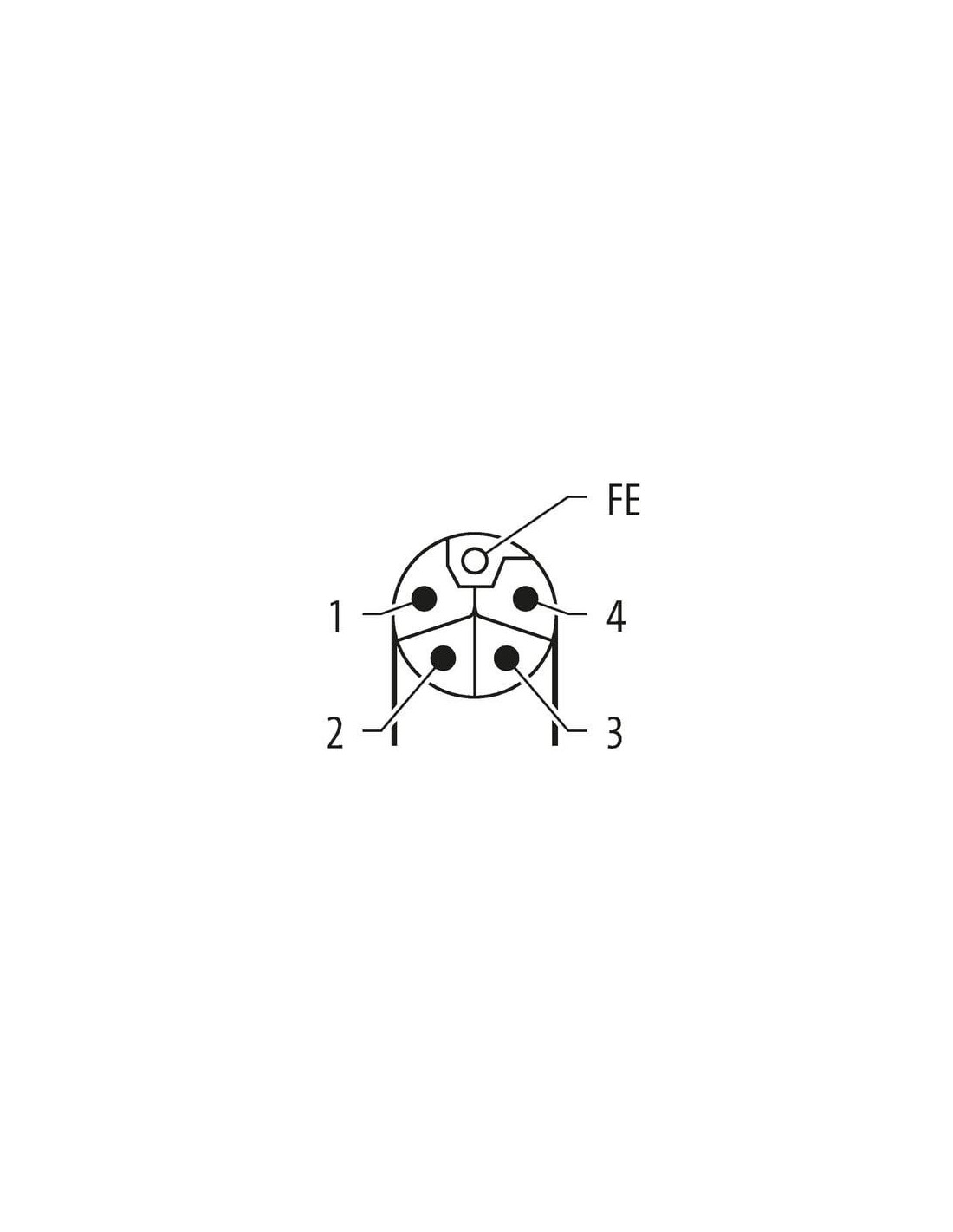

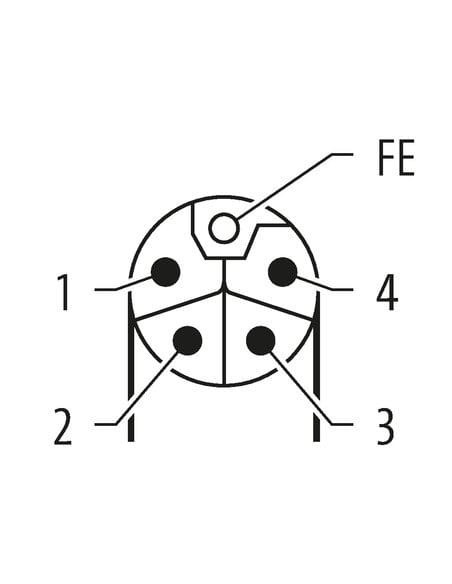

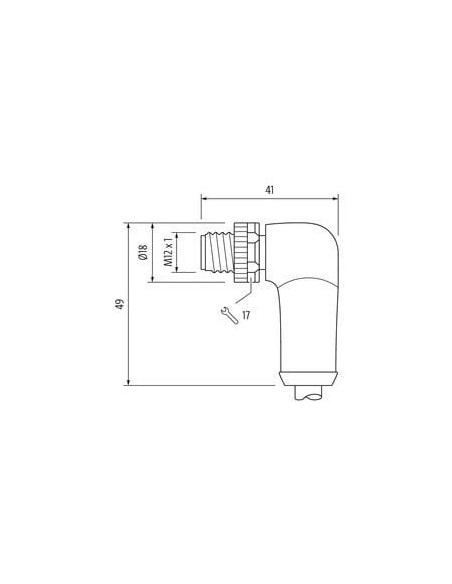

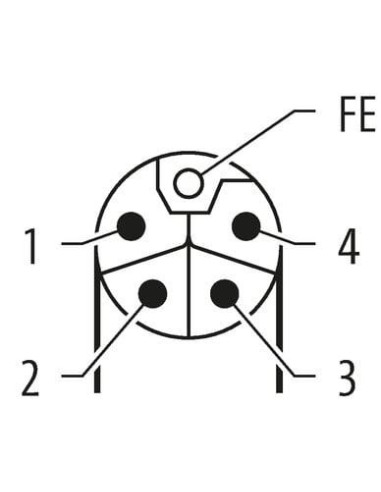

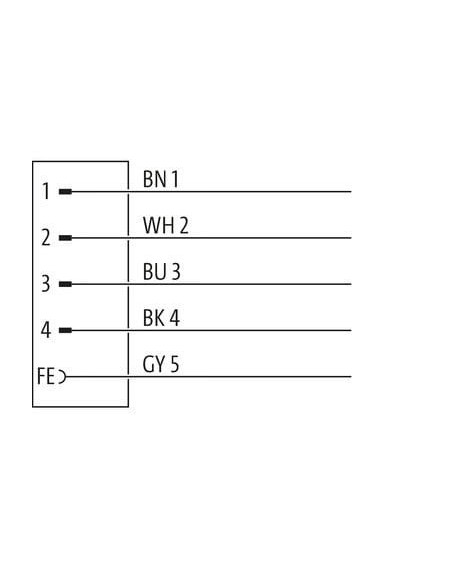

Ponumerowane styki oraz schemat kolorów żył (brązowy, biały, niebieski, czarny, szary) umożliwiają bezbłędne i szybkie podłączenie zasilania. Oznaczenie klucza SW17 oraz szczegółowe wymiary ułatwiają prawidłowy dobór narzędzi montażowych.
Podsumowanie – Złącze M12 7700-P4211-U0D1000
Złącze M12 L-kodowane, 5-pinowe, męskie 90°, nadaje się do pracy w najbardziej wymagających warunkach przemysłowych. Wysoka odporność chemiczna, wytrzymałość mechaniczna oraz szeroki zakres temperatur czynią ten produkt odpowiednim rozwiązaniem do nowoczesnych instalacji w przemyśle, automatyce oraz aplikacjach zasilających urządzenia, które wymagają stabilności i bezpieczeństwa przesyłu energii.
