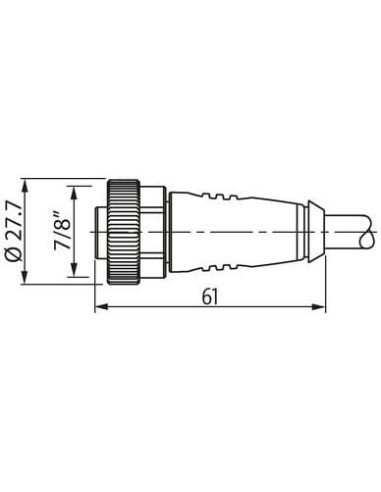

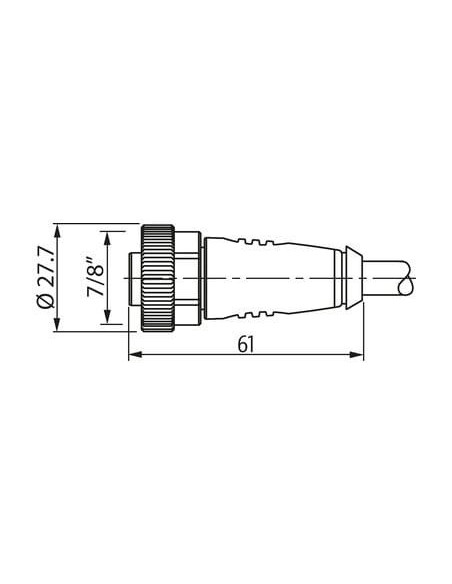

Żeński proste

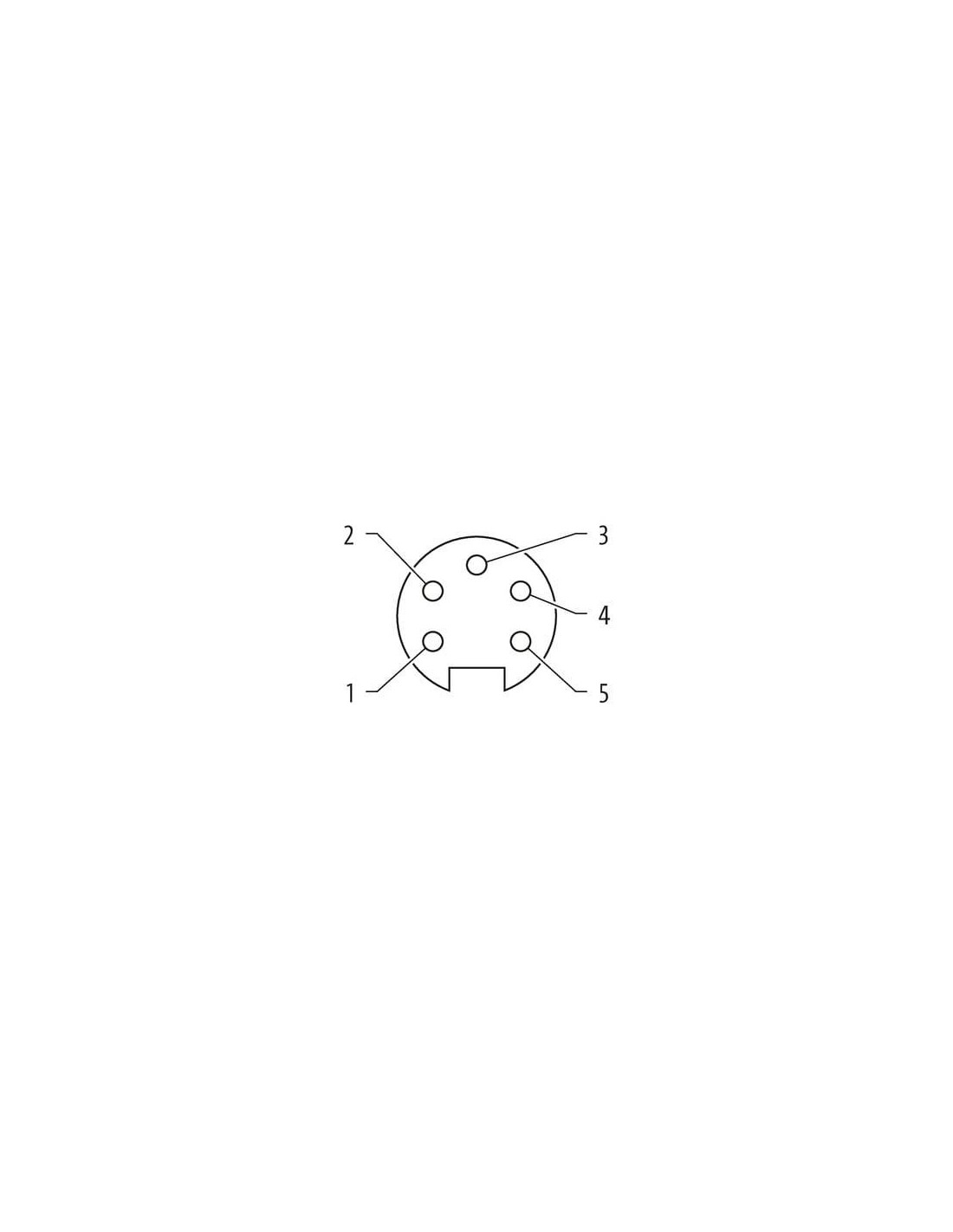

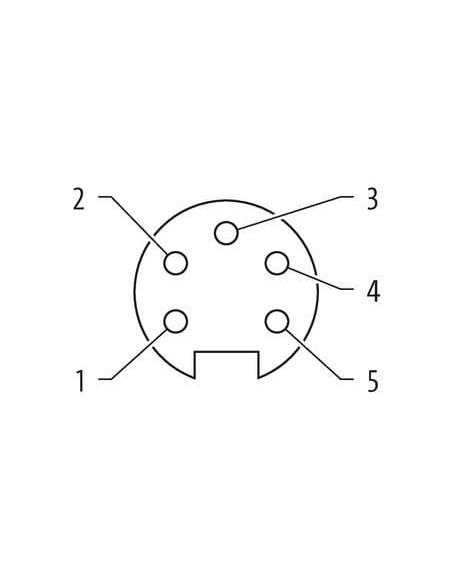

7/8" (5-piny)

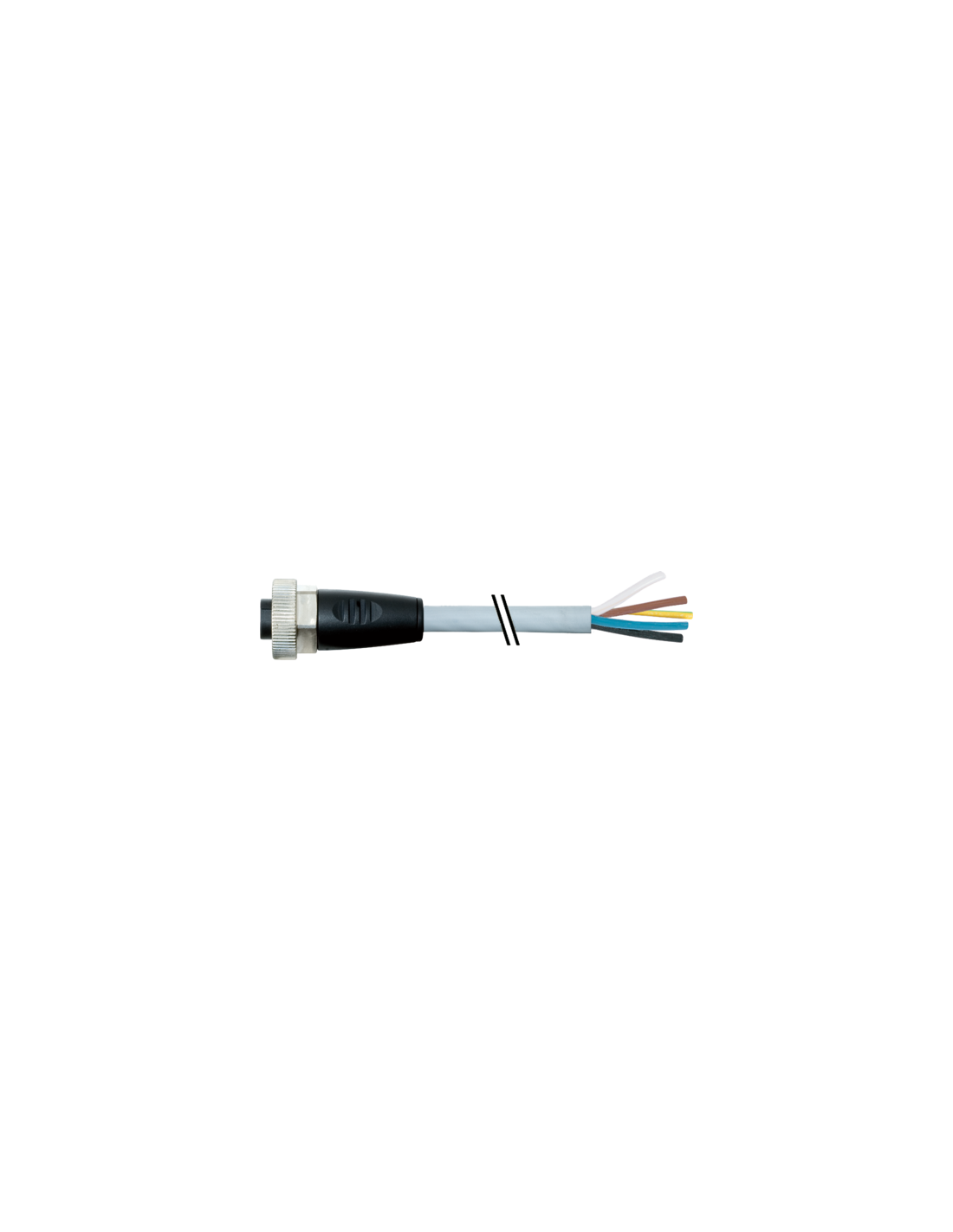

Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 12 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

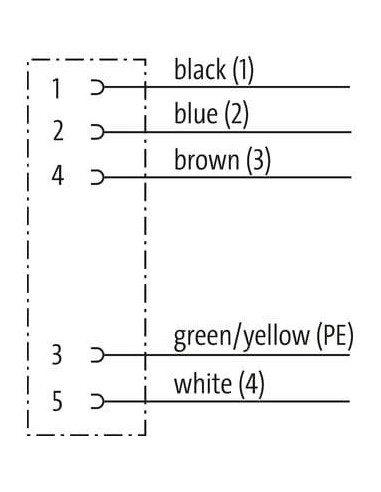

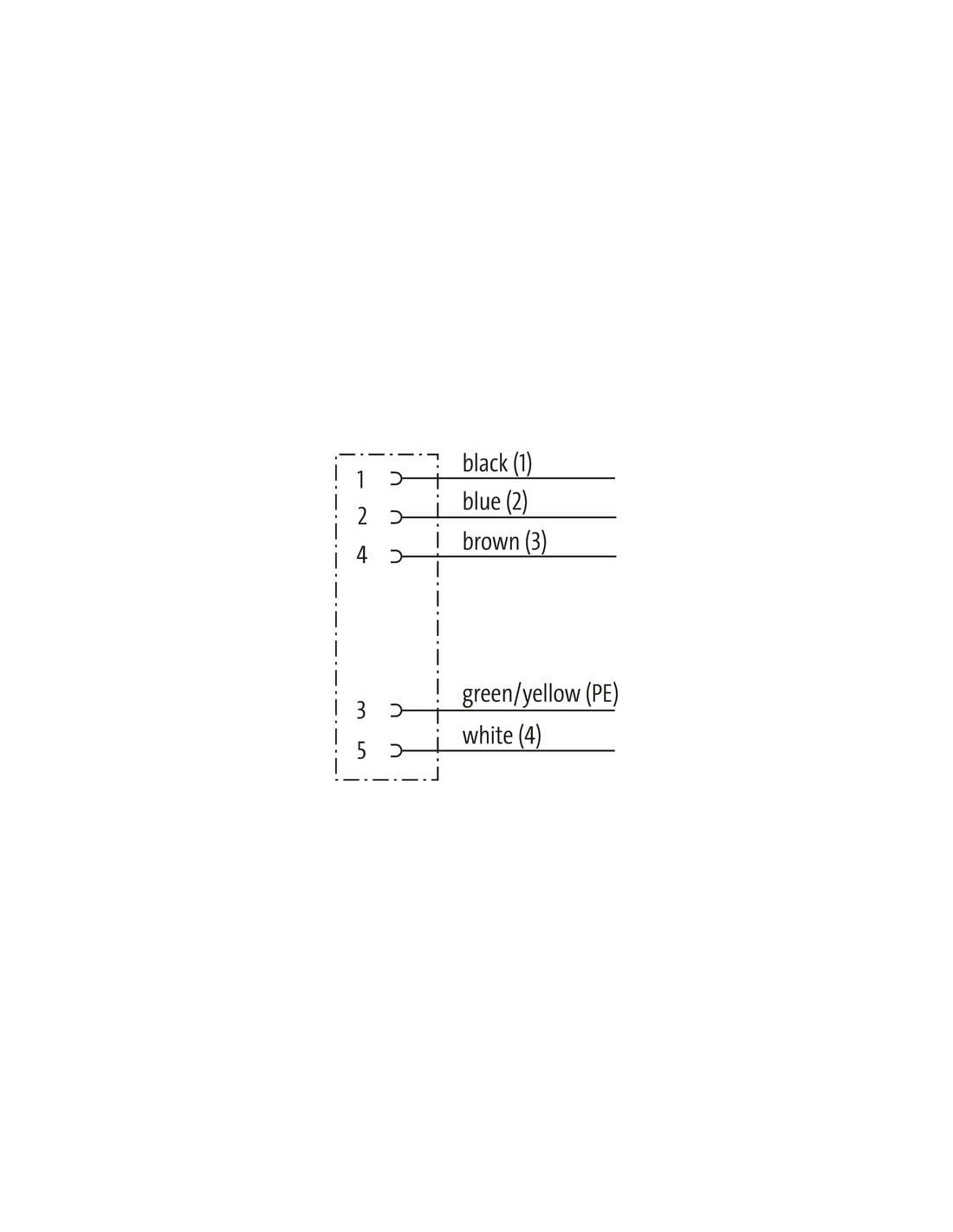

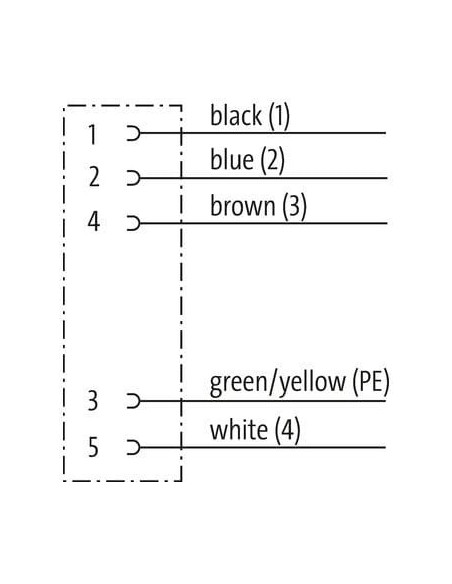

| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 962 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 190,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

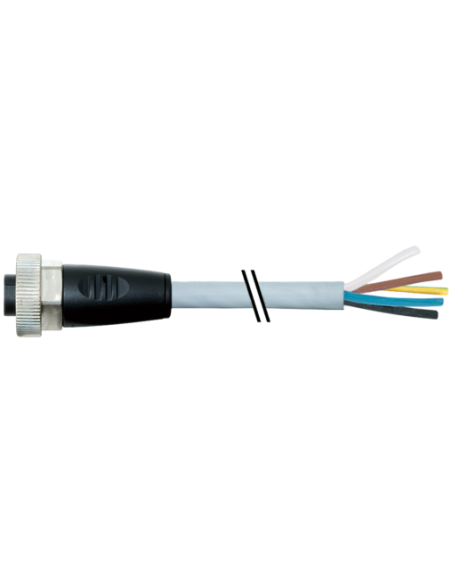

Przewód z wtykiem 7/8” żeńskim 0° 5-pinowy – 7000-78021-9621200
Profesjonalny przewód z końcówką 7/8" prostą (żeńską, 0°) o długości 12 m przeznaczony do wymagających instalacji przemysłowych oraz automatyki. Dzięki wysokiej jakości wykonania i odporności mechanicznej, przewód doskonale sprawdzi się w środowiskach narażonych na niekorzystne warunki oraz intensywną eksploatację.
Wytrzymała budowa i szerokie możliwości zastosowań kabla 7/8”
Solidna obudowa z tworzywa sztucznego o wysokiej odporności na działanie olejów i chemikaliów zapewnia bezpieczne użytkowanie w warunkach przemysłowych. Kabel wyposażony jest w złącze 7/8" (5-pin) oraz opaskę kodującą, co gwarantuje szybki i niezawodny montaż w różnorodnych instalacjach. Elastyczny płaszcz PUR charakteryzuje się doskonałą odpornością na ścieranie, płomienie oraz czynniki chemiczne, a zakres temperatur pracy pozwala na jego zastosowanie także na zewnątrz.
- Wysoki stopień ochrony IP67 – odporność na pył, wilgoć i krótki kontakt z wodą
- Trwała konstrukcja odporna na drgania i wibracje
- Bezhalogenowy, bezsilikonowy, wolny od kadmu i ołowiu
- Do zastosowań w energetyce, automatyce, przemyśle spożywczym, opakowaniowym i maszynowym
- Szybki i pewny montaż dzięki wersji prostokątnej (0°) oraz gwintowi 7/8"
Bezpieczeństwo i niezawodność działania przewodu z konektorem 7/8”
Dedykowany do przesyłu mocy i sygnałów w trudnych warunkach środowiskowych. Konfekcjonowany kabel posiada bezpieczeństwo użytkowania potwierdzone certyfikatem cURus. Odpowiednio dobrana konstrukcja zapewnia pewność połączenia oraz ochronę przed przenikaniem czynników zewnętrznych. Wysokie dopuszczalne prądy i napięcia umożliwiają jego stosowanie w zaawansowanych systemach sterowania.
Przeznaczenie i typowe zastosowania kabla 7/8"
- Maszyny i linie produkcyjne – połączenia elementów systemów sterujących
- Automatyka przemysłowa – zasilanie oraz transmisja sygnałów w aplikacjach automatyki
- Energetyka – przyłącza do rozdzielnic i urządzeń przemysłowych
- Systemy transportu i logistyki
- Zastosowania wymagające wysokiej odporności mechanicznej oraz szczelności połączeń elektrycznych
Wyraźna identyfikacja przewodów i jasny schemat połączeń zapobiegają błędom podczas instalacji. Konstrukcja umożliwia także prowadzenie przewodów w ruchomych elementach (odporny na liczne cykle gięcia i skręcania), co znajduje zastosowanie m.in. w robotyce i maszynach pakujących.
Przewód z wtykiem 7/8" 0° 5-pinowy o długości 12 m stanowi uniwersalne i solidne rozwiązanie dla wymagających użytkowników przemysłowych, gwarantując niezawodne i bezpieczne połączenia.
