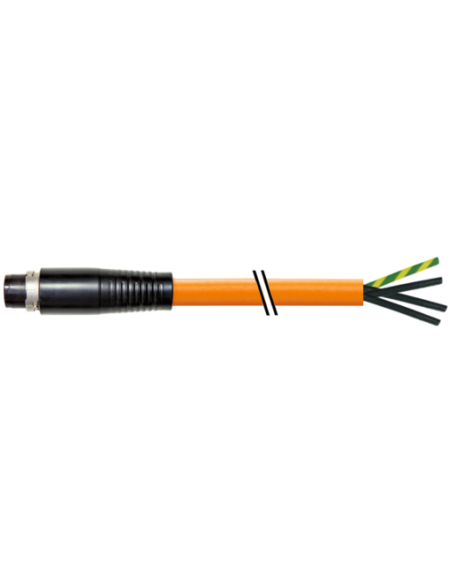

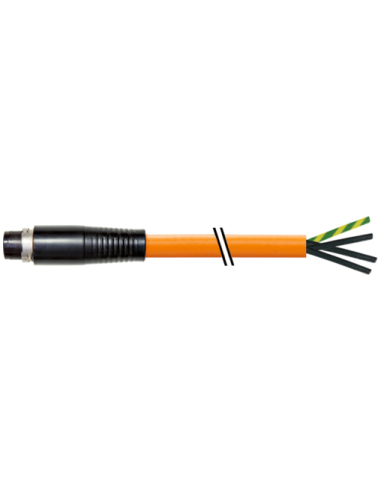

Męski prosty
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

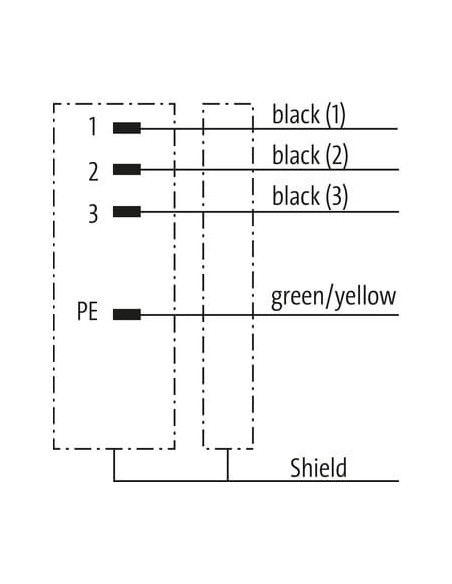

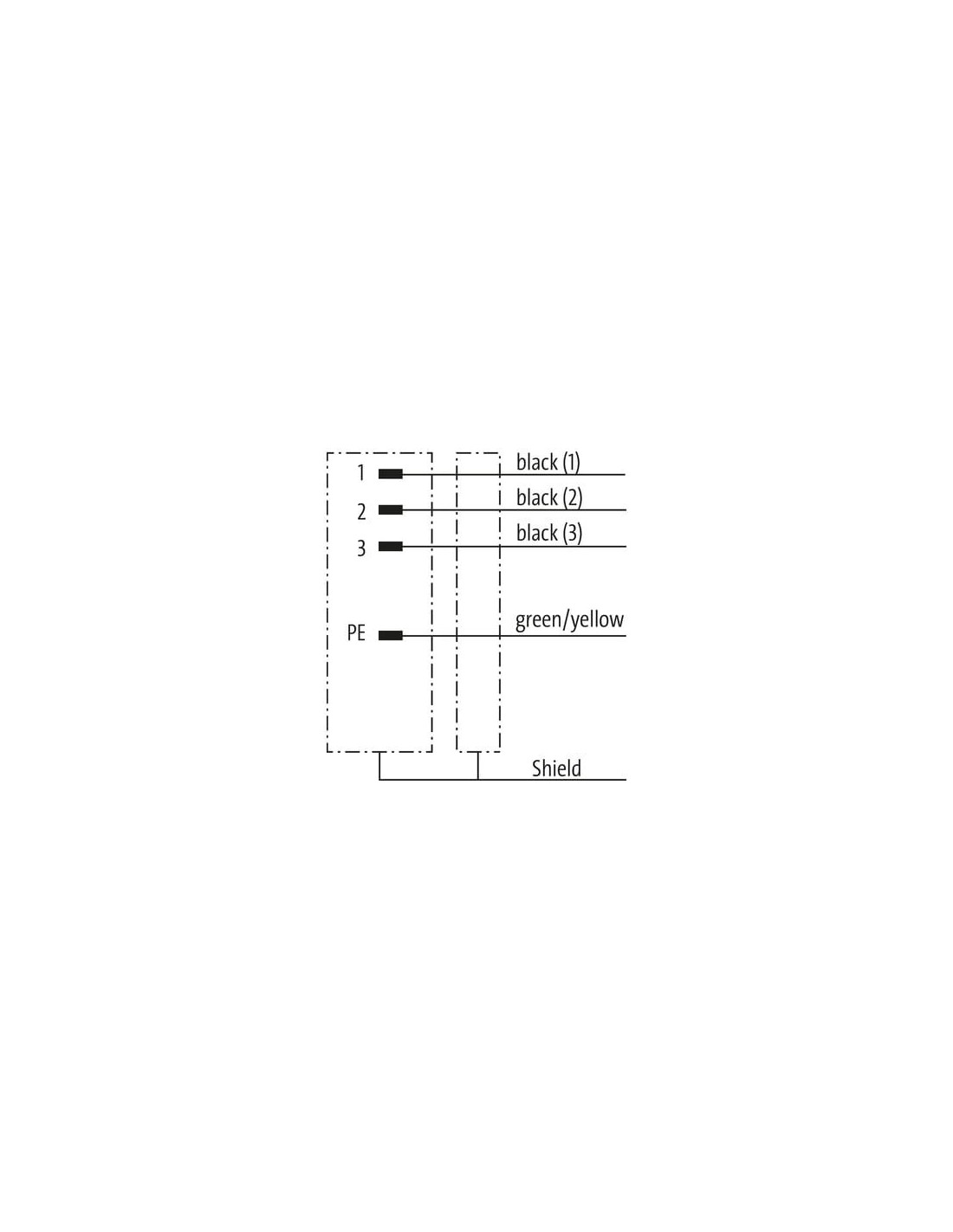

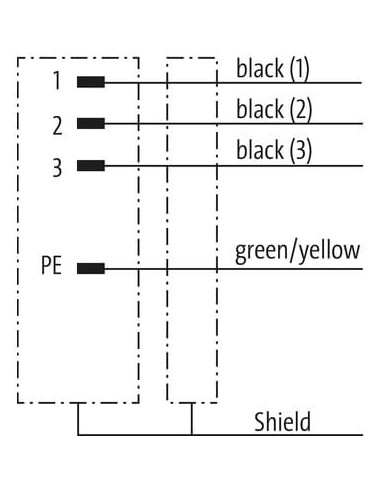

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P13 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 149,6 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 10,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -35 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 4 x Outer diameter |
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |
Przewód zasilający MQ15-X-Power 4-pinowy z kablem 10 m – rozwiązanie do wymagających aplikacji
MQ15-X-Power z kablem 0° to wytrzymałe i niezawodne złącze zasilające, które znajduje szerokie zastosowanie w automatyce przemysłowej, technice napędowej oraz instalacjach wymagających przesyłu dużych mocy. Zastosowanie standardu MQ15 zapewnia kompatybilność z wieloma urządzeniami i systemami, a 4-pinowa konstrukcja oraz wysoka jakość komponentów stanowią gwarancję bezpieczeństwa i długotrwałej pracy.
Budowa przewodu zasilającego MQ15-X-Power
Złącze MQ15-X-Power wykonane jest z tworzywa sztucznego o wysokiej odporności chemicznej oraz na działanie olejów, co umożliwia pracę w trudnych warunkach przemysłowych. Konstrukcja przewodu zapewnia stopień ochrony IP67, gwarantując szczelność oraz odporność na pył i wodę podczas prawidłowego połączenia i dokręcenia. Posrebrzane styki wykonane ze stopu miedzi zapewniają doskonałe przewodnictwo i odporność na korozję.
Kluczowe właściwości techniczne przewodu MQ15-X-Power
- Kabel 4-żyłowy (trzy przewody czarne oraz jeden zielono-żółty PE)
- Długość przewodu: 10 m
- Przekrój żyły: 2,5 mm² – zapewnia wysoką wydajność przesyłu energii
- PUR-owy płaszcz zewnętrzny o wysokiej odporności na ścieranie oraz działanie chemikaliów
- Ekranowanie w postaci oplotu miedzianego (pokrycie 85%) dla minimalizacji zakłóceń elektromagnetycznych
- Temperatura pracy: od -50°C do +80°C (w przypadku pracy ciągłej)
- Prąd maksymalny na styk: do 16 A, napięcie robocze AC do 600 V (złącze), do 1000 V (przewód)
Zastosowania i możliwości wykorzystania MQ15-X-Power z kablem
Złącze MQ15-X-Power z prostym wyjściem kabla 0° znajduje zastosowanie wszędzie tam, gdzie wymagana jest bezpieczna i wydajna transmisja mocy:
- Przemysł maszynowy – zasilanie napędów, silników, serwonapędów
- Automatyka przemysłowa – systemy rozdzielni mocy, linie produkcyjne
- Robotyka przemysłowa
- Budowa urządzeń – systemy sterowania, panele dystrybucyjne
- Aplikacje mobilne – maszyny budowlane, pojazdy drogowe
Wysoka elastyczność oraz odporność mechaniczna przewodu umożliwiają jego zastosowanie także w ruchomych oraz dynamicznych aplikacjach – m.in. w prowadnikach kablowych (C-track), gdzie przewód może być zgniatany i wystawiany na skręcanie.
Schematy, kompatybilność i łatwość instalacji
Prosta konstrukcja złącza oraz bagnetowy sposób zamykania pozwalają na szybki i bezpieczny montaż w miejscach, gdzie liczy się czas oraz pewność połączeń. Dla wygody użytkowania zastosowano czytelną, standardową numerację pinów oraz wyróżnione kolorystycznie przewody. Przewód może być łatwo zarabiany w szafach sterowniczych oraz rozdzielniach, wszędzie tam, gdzie potrzebna jest pewność uzyskania połączenia odpornego na warunki zewnętrzne.
Dlaczego warto wybrać przewód MQ15-X-Power do zasilania maszyn?
Dzięki wysokiej jakości materiałom wykonania, odporności na oleje, chemikalia oraz ścieranie, przewód ten sprawdzi się nawet w najtrudniejszych warunkach pracy. Wysoki stopień ochrony IP67 umożliwia zastosowanie także na zewnątrz i w środowiskach o podwyższonym poziomie pyłu lub wilgoci. Zaleca się dodatkowe zabezpieczenie przed uszkodzeniami mechanicznymi poprzez stosowanie odpowiednich punktów podparcia lub opasek kablowych – szczegóły montażu opisane są w dokumentacji technicznej produktu.
