Żeński proste
7/8" (5-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 50 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMD |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Złącze przemysłowe Mini 7/8'' 5-pinowe żeńskie z kablem – 7700-A5021-UMD5000
Przemysłowe złącze kablowe Mini 7/8” 5-biegunowe to wyspecjalizowany komponent stworzony z myślą o wymagających aplikacjach automatyki przemysłowej, instalacjach maszynowych oraz systemach zasilających. Produkt jest wyposażony w wytrzymały kabel o długości 50 m oraz odporną na uszkodzenia obudowę typu żeńskiego. Standard wtyku 7/8” gwarantuje kompatybilność z szeroką gamą urządzeń i rozwiązań stosowanych w branży przemysłowej.
Zalety złącza 7/8” 5-pinowego żeńskiego z kablem
- Odporność na czynniki chemiczne i oleje dzięki zastosowaniu wytrzymałego tworzywa sztucznego (PUR).
- Wysoka klasa szczelności IP68 zapewnia ochronę przed pyłem i wodą, nawet w trudnych warunkach przemysłowych.
- Długi kabel – 50 m umożliwia elastyczne prowadzenie instalacji na terenie zakładów produkcyjnych i magazynowych.
- Przewody o przekroju 1,5 mm² gwarantują bezpieczne i stabilne przesyłanie zasilania oraz sygnałów sterujących.
- Kabel spełniający normy odporności ogniowej i chemicznej (m.in. IEC 60332-2-2, UL 1581) – gwarantuje bezpieczeństwo podczas użytkowania.
- Uniwersalne zastosowanie: automatyka przemysłowa, linie produkcyjne, rozdzielnie mocy, maszyny CNC, maszyny pakujące, systemy transportu i wiele innych aplikacji wymagających solidnych połączeń elektrycznych.
Możliwości wykorzystania i typowe zastosowania
Produkt sprawdzi się doskonale w środowiskach wymagających niezawodności oraz odporności na czynniki zewnętrzne:
- Montaż maszyn i urządzeń przemysłowych
- Systemy zasilania i sterowania
- Szafy elektryczne
- Instalacje zasilające w halach produkcyjnych
- Infrastruktura magazynowa i transportowa
Materiał i budowa złącza 7/8'' 5-pinowego żeńskiego
Obudowa wykonana z tworzywa PUR wykazuje wysoką odporność na zarysowania, uszkodzenia mechaniczne oraz działanie czynników zewnętrznych, takich jak oleje i agresywne środowiska przemysłowe. Pierścień blokujący z cynkowego odlewu ciśnieniowego zapewnia pewne i stabilne mocowanie złącza.
Specjalne zabezpieczenie przeciwwstrząsowe oraz możliwość zastosowania peszli z otworem o średnicy wewnętrznej 17,8 mm ułatwiają montaż i zwiększają niezawodność całego połączenia.
Właściwości elektryczne i bezpieczeństwo
Złącze kablowe jest przystosowane do maksymalnego napięcia roboczego 600 V AC/DC oraz prądu do 9 A. Odpowiedni dobór materiałów gwarantuje bezpieczny przesył energii nawet przy dużych obciążeniach.
Poziom izolacji oraz wartości znamionowego piku napięciowego (2,5 kV) zapewniają skuteczną ochronę w krytycznych warunkach napięciowych.
Budowa i rozkład pinów złącza 7/8" 5-pinowego

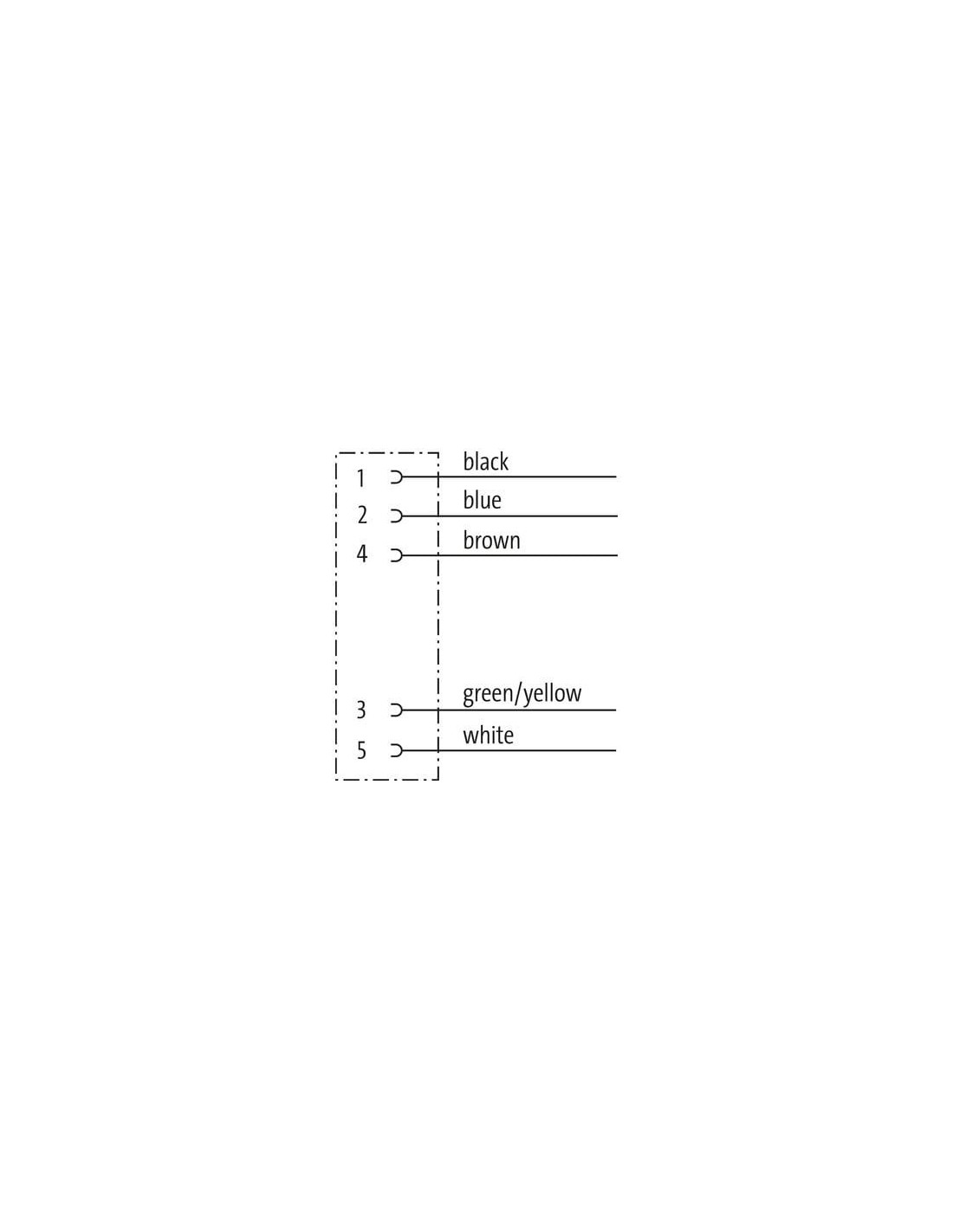

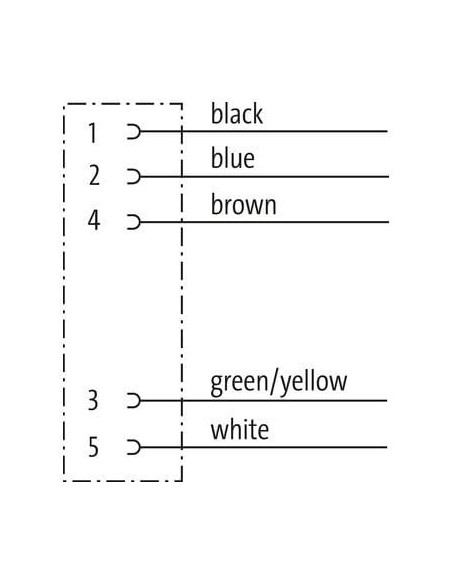

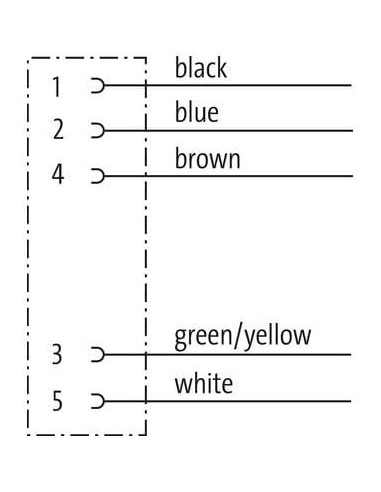

Złącze posiada 5 wyraźnie oznaczonych pinów, których rozkład przedstawiony jest w dokumentacji technicznej i na załączonych rysunkach. Barwy przewodów ułatwiają poprawne i szybkie podłączenie w układach automatyki. Kody barw:
- 1 – czarny
- 2 – niebieski
- 3 – zielono-żółty
- 4 – brązowy
- 5 – biały
Trwałość, odporność i łatwość instalacji
Kabel zachowuje elastyczność i funkcjonalność w szerokim zakresie temperatur od -50°C do +80°C, co czyni produkt uniwersalnym rozwiązaniem do większości przemysłowych zastosowań. Zoptymalizowany promień gięcia oraz wysoka liczba cykli zgięcia (5 mln) umożliwiają eksploatację w instalacjach dynamicznych oraz trakcyjnych.
Dzięki precyzyjnej konstrukcji złącze 7/8" 5-pinowe żeńskie z długim kablem umożliwia szybki, bezpieczny i trwały montaż w niemal każdej aplikacji elektrycznej lub automatyki przemysłowej.
