Żeński proste
7/8"
4-piny
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | UMC |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Złącze Mini 7/8" 4-biegunowe żeńskie proste z kablem – 7700-A4021-UMC0100
Mini 7/8" 4-biegunowe złącze żeńskie proste z kablem o długości 1 m to uniwersalne rozwiązanie do połączeń elektrycznych w wymagających warunkach przemysłowych. Zastosowanie standardu 7/8" zapewnia kompatybilność z szeroką gamą urządzeń automatyki i przemysłu. Produkt przeznaczony do zasilania i przesyłu sygnałów wykazuje wysoką trwałość mechaniczną oraz odporność na czynniki zakłócające.
Zastosowanie złącza 7/8" 4-piny
Złącze Mini 7/8" 4-piny sprawdzi się w licznych aplikacjach przemysłowych, takich jak:
- linie produkcyjne i automatyka przemysłowa,
- maszyny przemysłowe,
- systemy transportu i logistyki,
- instalacje elektryczne wymagające podwyższonej ochrony (IP68),
- aplikacje outdoorowe oraz stanowiska narażone na pyły i kurz.
Dzięki odporności na oleje i chemikalia złącze nadaje się do miejsc, gdzie mogą występować agresywne media – przed instalacją zaleca się sprawdzenie odporności materiałów dla konkretnego zastosowania.
Najważniejsze cechy produktu 7700-A4021-UMC0100
- 4-biegunowe złącze żeńskie proste – szybka i pewna instalacja dzięki konstrukcji „włóż, przykręć”.
- Stopień ochrony IP68 – doskonała szczelność oraz ochrona przed wilgocią i pyłem (przy poprawnym montażu).
- Zakres napięć roboczych do 600 V oraz prąd do 9 A – umożliwia zasilanie urządzeń o dużej mocy.
- Wysoka odporność mechaniczna – metalizowana nakrętka oraz korpus z wytrzymałego PUR zwiększają trwałość złącza.
- Kabel elektroenergetyczny o przekroju 1,5 mm² – pozwala na efektywny przesył prądu, a czarny płaszcz PUR gwarantuje odporność na płomień, oleje i benzynę.
- Zakres temperatur pracy od -25°C do 80°C (w zależności od jakości kabla), a przewód odporny jest nawet na temperatury od -50°C do +80°C w trybie stałym.
- Kolory przewodów: brązowy, biały, niebieski, czarny – ułatwiają identyfikację podłączeń.
- Brak diody LED sygnalizacyjnej – minimalizuje ryzyko uszkodzeń i upraszcza podłączenie.
Budowa i schemat połączeń – szybkość montażu

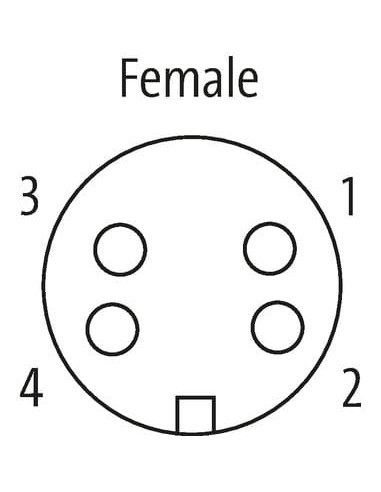

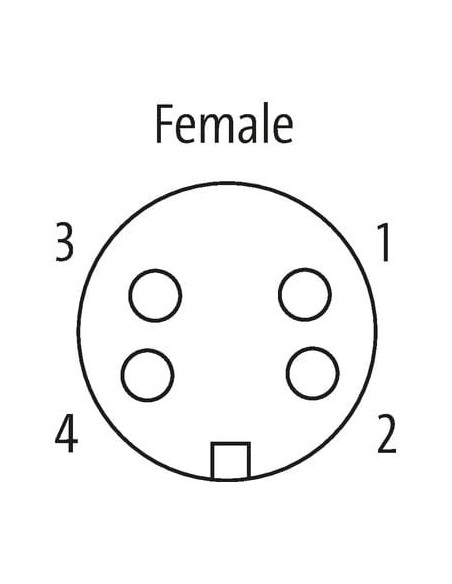

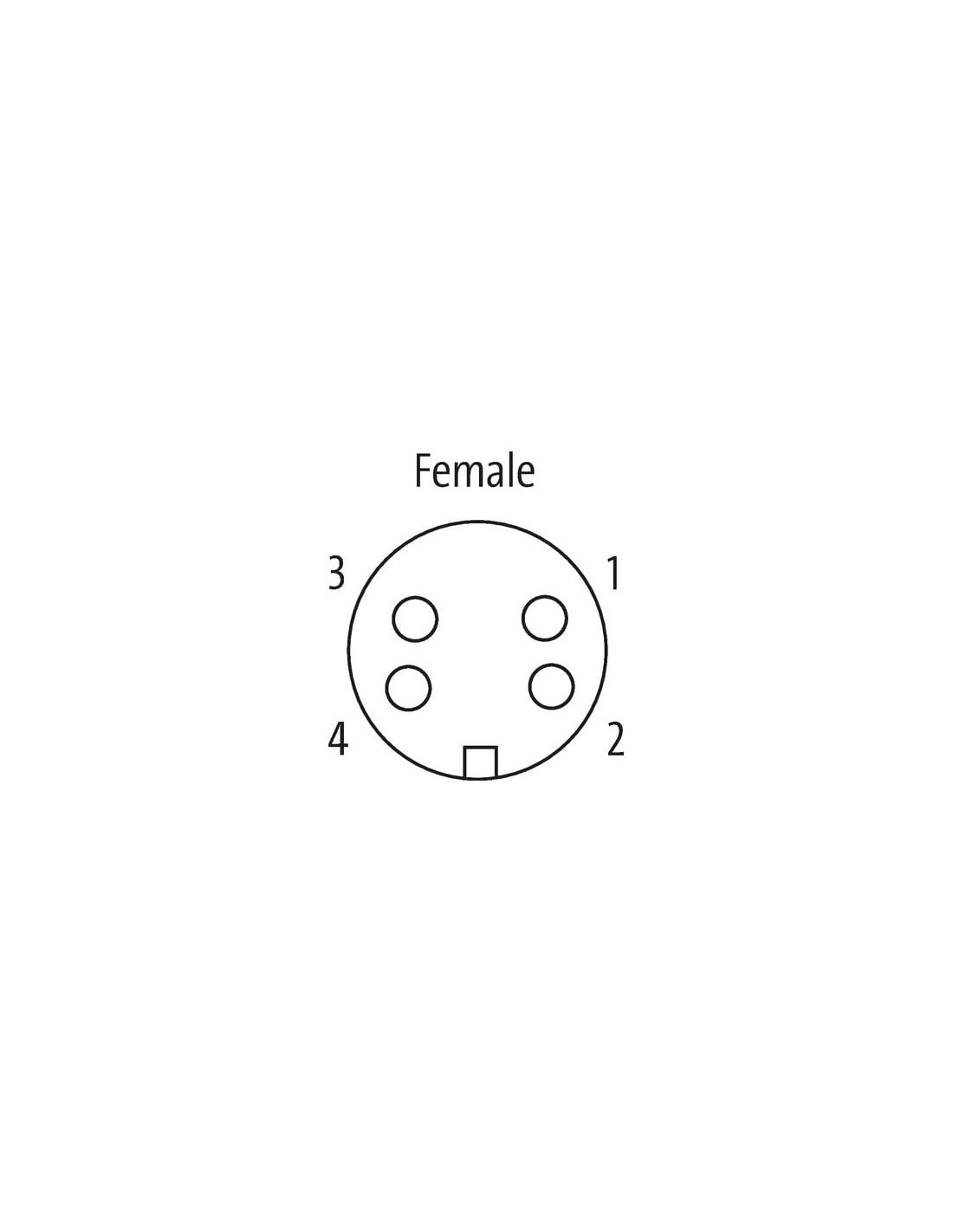

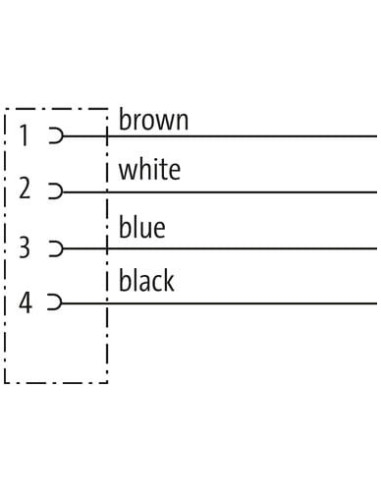

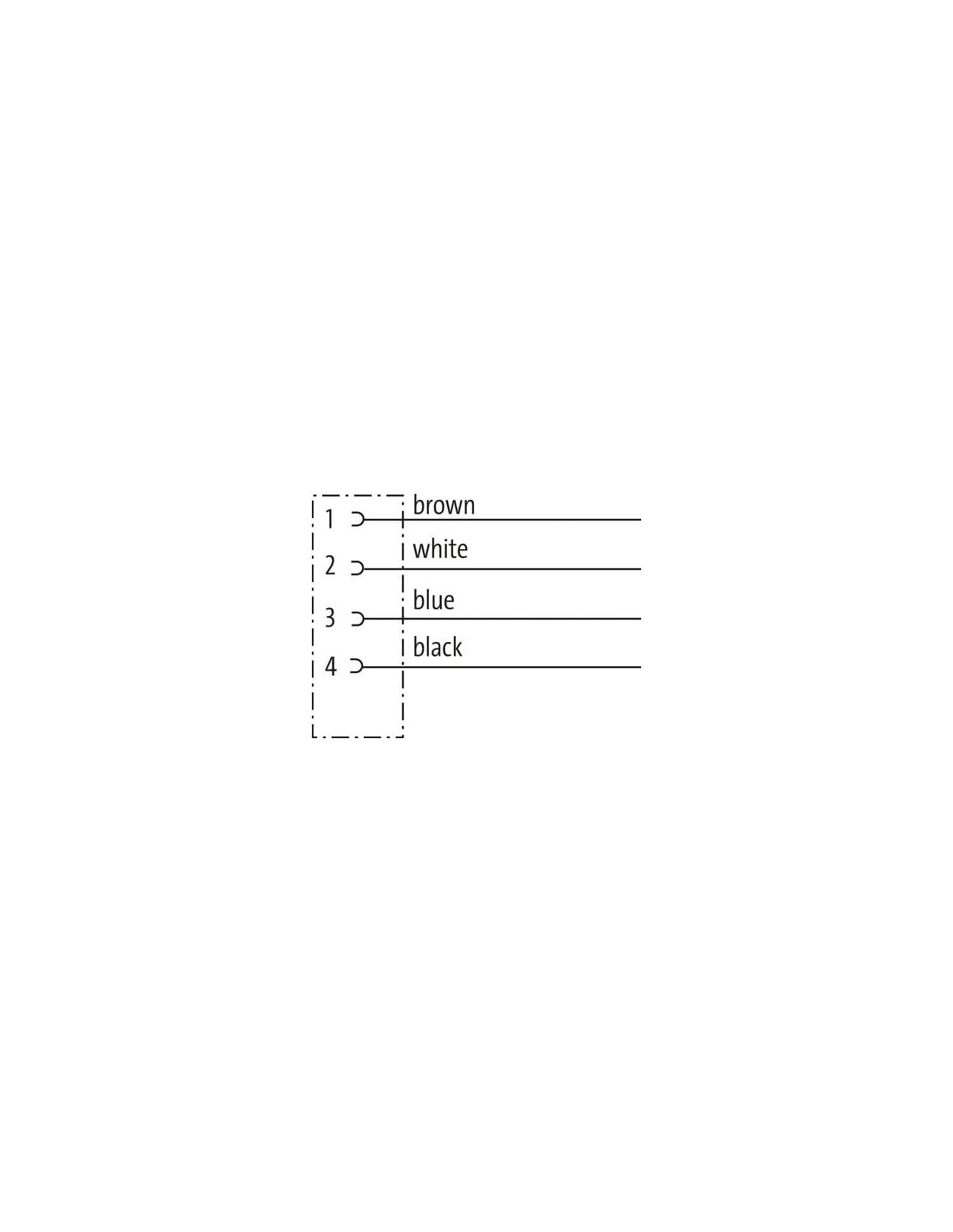

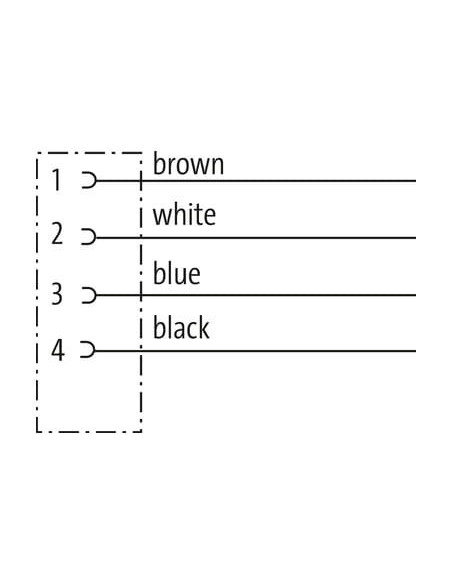

Złącze posiada wyraźny schemat oznaczeń pinów (brązowy, biały, niebieski, czarny), co umożliwia łatwe i błędoodporne podłączenie. Typowy układ końcówek można zobaczyć na rysunkach technicznych.
Typowe branże i zastosowania
- Automatyka przemysłowa
- Budowa maszyn
- Przemysł ciężki, motoryzacyjny, spożywczy
- Sektor transportowy oraz magazynowy
- Systemy bezpieczeństwa, instalacje oświetleniowe oraz energetyczne
Zastosowanie złącza Mini 7/8" 4-biegunowego gwarantuje niezawodność połączeń oraz szybki serwis i wymianę komponentów, co jest niezbędne w przypadku awarii bądź modernizacji linii produkcyjnych.
Dlaczego warto wybrać złącze Mini 7/8" 4-biegunowe żeńskie proste?
- Szybka instalacja i wymiana dzięki standaryzacji oraz akcesoriom montażowym (np. opaski, peszle ochronne).
- Długa żywotność przy pracy w wymagających warunkach środowiskowych.
- Wszechstronność – kompatybilność z szeroką gamą urządzeń przemysłowych.
- Bezpieczne użytkowanie dzięki wysokiemu stopniowi ochrony oraz zabezpieczeniu przeciwwstrząsowemu.
Dodatkowe długości kabla dostępne są na zamówienie.
