Żeński proste
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 40 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
Złącze kablowe Benduny 7/8'' Mini 3 żeńskie proste – Przewód zasilający 7700-A3021-UMB4000
Złącze kablowe 7/8" Mini 3-pinowe to wysokiej jakości komponent dedykowany do zastosowań przemysłowych, automatyki oraz elektroniki. Produkt w wersji żeńskiej, prosty, wyposażony w przewód o długości 40 m, gwarantuje niezawodne połączenie elektroenergetyczne w wymagających warunkach roboczych.
Złącze przemysłowe 7/8" – bezpieczeństwo i trwałość połączenia
Podstawową zaletą złącza 7/8" 3-pinowego jest jego uniwersalność oraz wysoka odporność na czynniki zewnętrzne. Solidna konstrukcja zapewnia odporność chemiczną oraz na oleje, dzięki zastosowaniu obudowy z wytrzymałego tworzywa PUR. Złącze spełnia rygorystyczne normy bezpieczeństwa, w tym stopień ochrony IP68, co czyni je doskonałym rozwiązaniem do pracy w trudnych warunkach przemysłowych, środowiskach wilgotnych oraz miejscach narażonych na pyły i zanieczyszczenia.
- Stopień ochrony IP68 – pewność pracy nawet pod wodą i w zapyleniu
- Odporność na płomień i oleje – zgodność z IEC 60332-2-2 oraz DIN EN 60811-404
- Szeroki zakres temperatur pracy: od -25°C do +80°C (dla przewodu od -40°C do +80°C)
- Możliwość dopasowania długości przewodu do aplikacji – wersja standardowa 40 m
- Trzy żyły o przekroju 1,5 mm² – niskie straty napięcia, niezawodny przesył energii
- Wytrzymałość mechaniczna – dodatkowe zabezpieczenie przed drganiami i uszkodzeniami
Typowe zastosowania złączy 7/8" 3-pinowych w automatyce
Złącza tego typu znajdują szerokie zastosowanie m.in. w:
- zasilaniu maszyn i urządzeń przemysłowych,
- instalacjach automatyki i robotyki przemysłowej,
- systemach transportowych i magazynowych,
- siłownikach, modułach I/O oraz czujnikach,
- systemach zasilania oświetlenia LED oraz infrastruktury technicznej.
Prosty, żeński złącz Mini 7/8" umożliwia szybki i bezpieczny montaż zarówno w nowych instalacjach, jak i podczas modernizacji istniejących linii produkcyjnych. Przewody w układzie barw: zielono-żółty, brązowy, niebieski, pozwalają na łatwą identyfikację połączeń zgodnie z normami przemysłowymi.

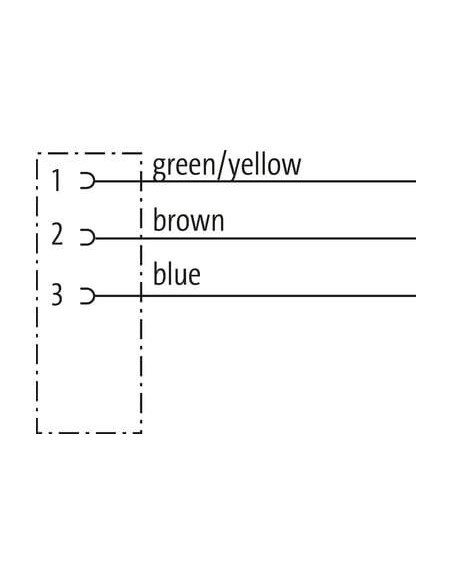

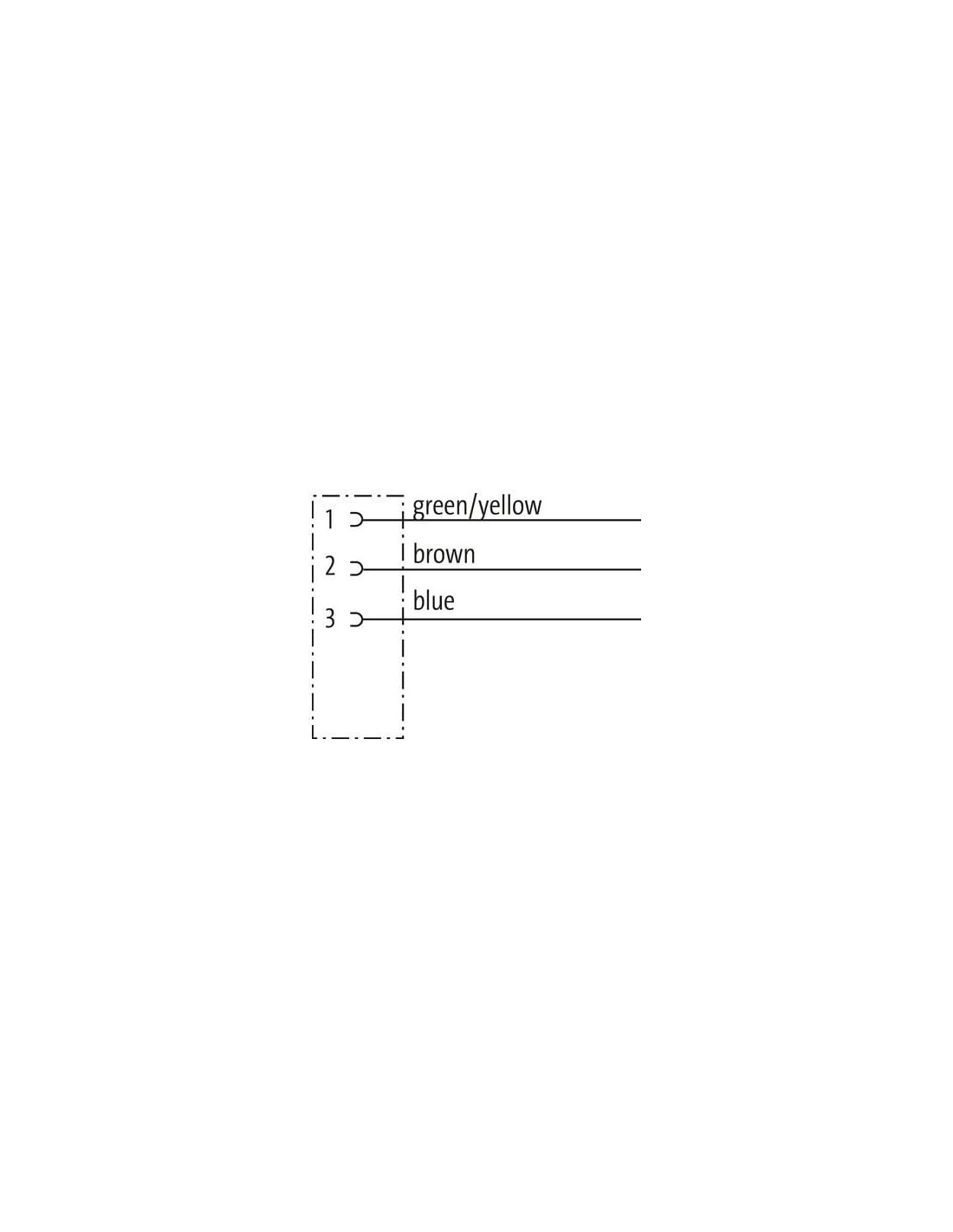

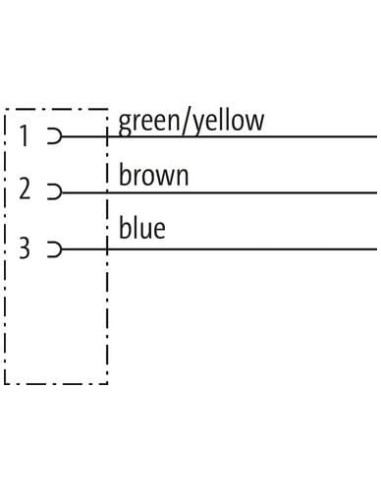

Schemat podłączenia i konstrukcja złącza kablowego 7/8" 7700-A3021-UMB4000

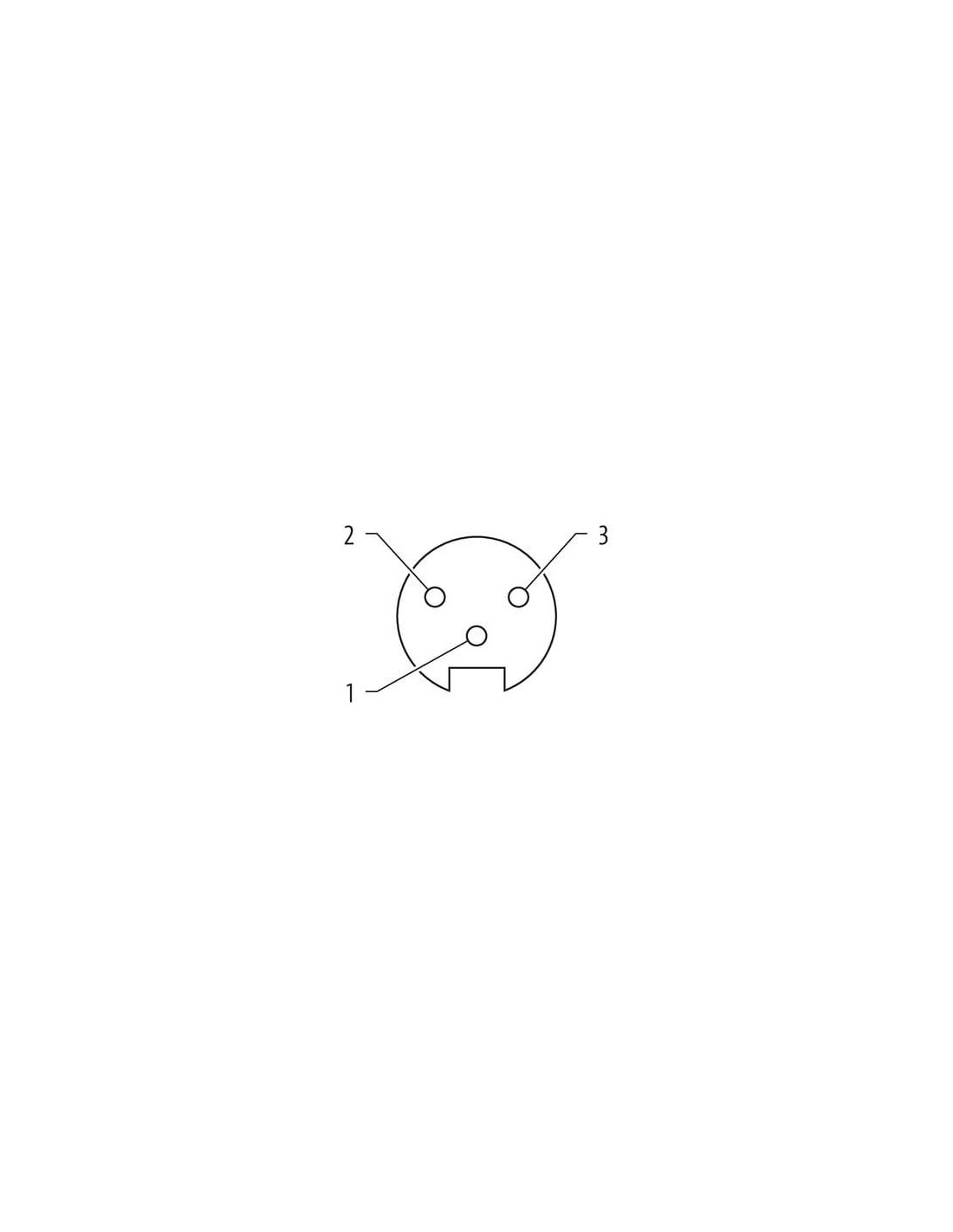

Złącze wyposażone jest w trzy piny oznaczone dla przewodów: zielono-żółty (1), brązowy (2), niebieski (3). Obudowa posiada gwint 7/8"–16 UN oraz mechaniczne zabezpieczenie SW24, co ułatwia montaż i gwarantuje odporność na poluzowanie. Zastosowanie powłoki niklowanej oraz odlewu ciśnieniowego z cynku dodatkowo wzmacnia odporność złącza na korozję i uszkodzenia mechaniczne.
- Wymiary: średnica 26 mm, długość całkowita 50 mm
- Gwint: 7/8"–16 UN, łatwa integracja
- Zalecany montaż: włożenie i przykręcenie dla maksymalnej ochrony przed wilgocią
Bezpieczny montaż i eksploatacja złączy przemysłowych
Zaleca się stosowanie odpowiednich środków zabezpieczających przed naprężeniami mechanicznymi, takich jak opaski kablowe. Należy zwracać uwagę na odpowiedni promień gięcia przewodu, aby nie naruszyć klasy IP złącza – minimum 7,5 x średnica płaszcza przy montażu stacjonarnym i 10 x średnica przy instalacjach ruchomych.
Dzięki wysokiej wytrzymałości i odporności na warunki zewnętrzne, złącze 7700-A3021-UMB4000 to pewny wybór dla bezpiecznego zasilania elektrycznego w instalacjach automatyki przemysłowej.
