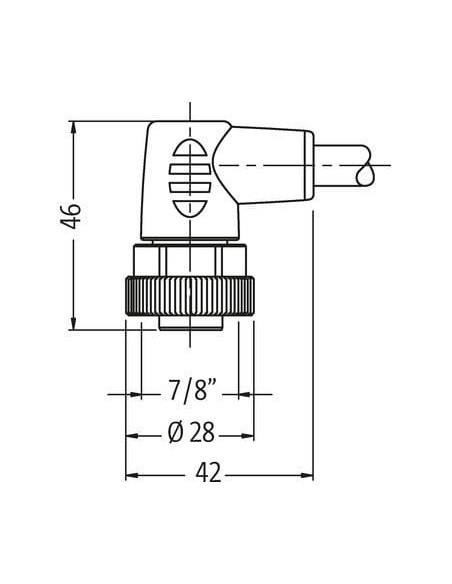

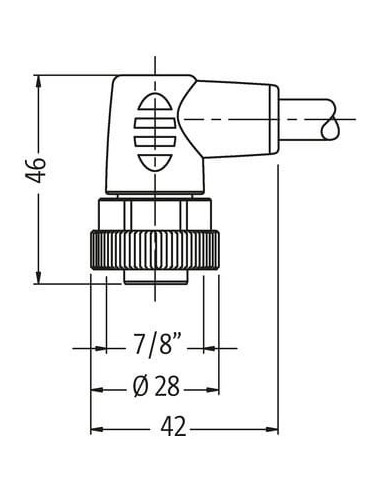

Żeński kątowe
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały 4, 3, zielono-żółte, niebieski 2, czarny 1 |
General data | Cable
| Identyfikacja przewodu | 965 |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | biały 4, 3, zielono-żółte, niebieski 2, czarny 1 |
Mechanical data | Cable
| Cable weigth | 86,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Printing color of wire insulation | czarny (biała izolacja), biały (czarna izolacja), czarny (brąz izolacyjny), czarny (izolacja niebieska) |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,205 mm |
| Conductor crosssection (wire) | 1 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 11,3 A |
| Electrical resistance line constant wire | 19,5 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

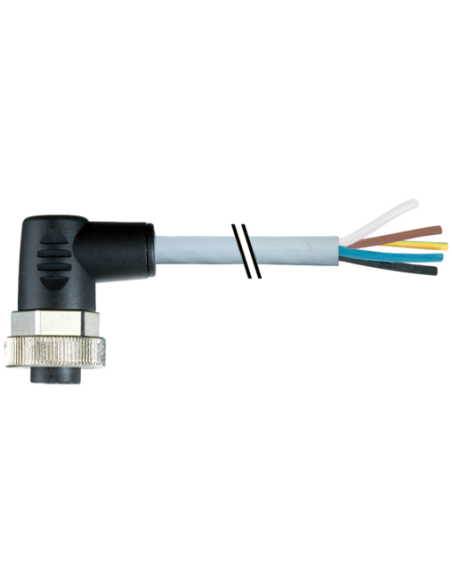

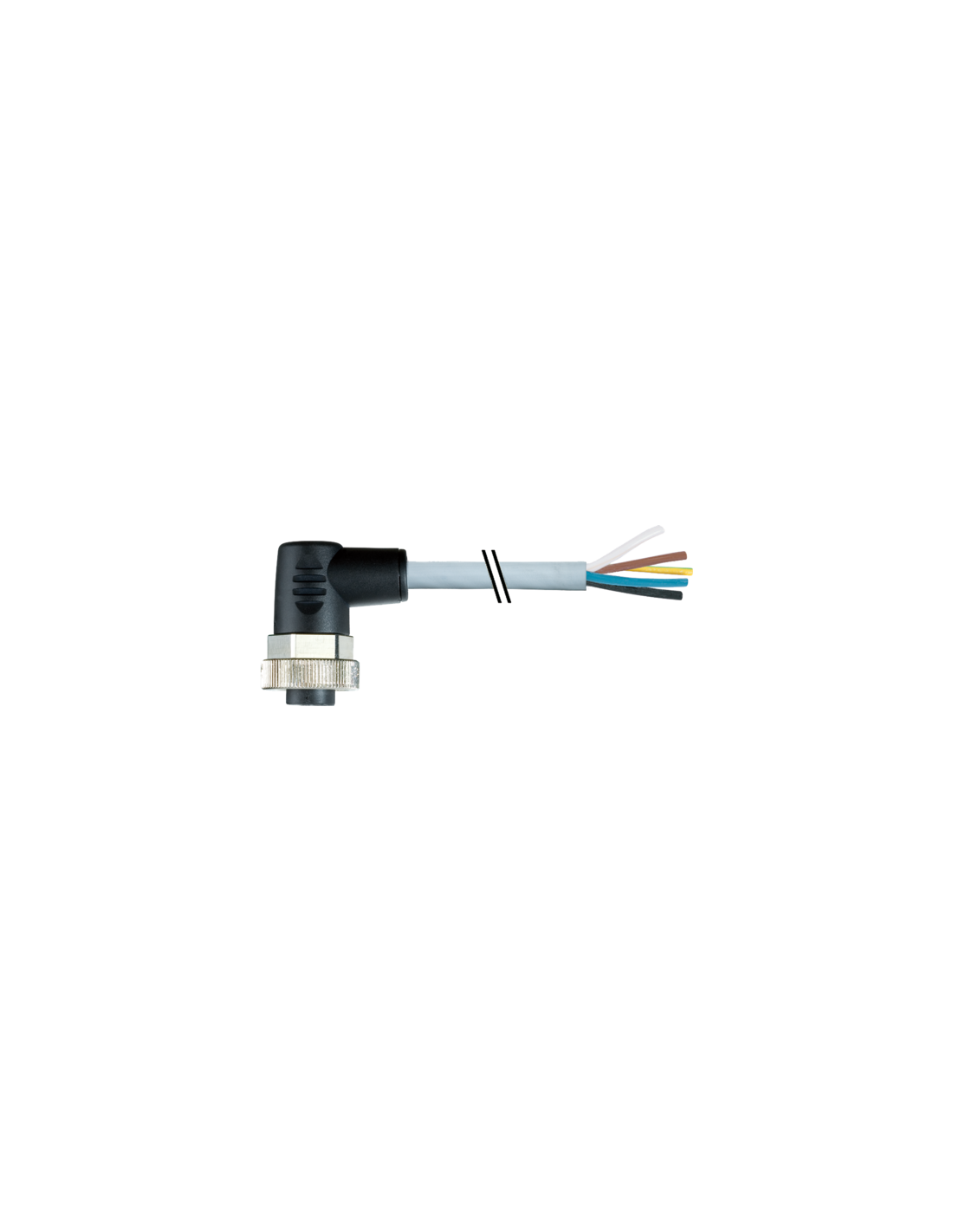

Złączka kątowa 7/8" żeńska z kablem 5-żyłowym – trwałe połączenie z wysoką ochroną IP67
Złącze kątowe 7/8" żeńskie 90° do przewodu, kod produktu 7000-78051-9650200, to profesjonalne rozwiązanie przeznaczone do tworzenia niezawodnych połączeń w aplikacjach przemysłowych, szczególnie tam, gdzie istotna jest wysoka odporność na czynniki zewnętrzne oraz wytrzymałość mechaniczna. Przewód zakończony jest otwartymi końcówkami, co ułatwia integrację z różnymi urządzeniami automatyki.
Charakterystyka i zastosowanie złącza kątowego 7/8" – do automatyki i przemysłu
Złącze 7/8" z pięcioma pinami oraz przewodem o długości 2 m jest standardem stosowanym w inżynierii automatyki, maszyn oraz panelach sterowniczych. Kątowa obudowa umożliwia łatwy montaż w miejscach o ograniczonej przestrzeni. Konstrukcja została dostosowana do pracy w wymagających warunkach przemysłowych.
- Idealne do zasilania oraz transmisji sygnałów w urządzeniach przemysłowych
- Stosowane w instalacjach maszyn, systemach transportowych i automatyce produkcyjnej
- Optymalny wybór do szaf sterowniczych, rozdzielnic i wszelkich aplikacji, gdzie wymagany jest niezawodny kontakt
Budowa i trwałość – wytrzymałe materiały i odporność chemiczna
Obudowa konektora wykonana z odpornego chemicznie tworzywa sztucznego oraz metalowego pierścienia mocującego zapewnia wysoką trwałość mechaniczną i odporność na oleje. Kabel pokryty jest elastycznym płaszczem z PUR, co gwarantuje wytrzymałość na ścieranie oraz trudne warunki środowiskowe. Stopień ochrony IP67 umożliwia stosowanie w aplikacjach narażonych na wilgoć i pył.
- Odporność na chemikalia i oleje – przystosowane do zastosowań w trudnych warunkach przemysłowych
- Konstrukcja bezołowiowa, bez kadmu, wolna od FCKW i silikonu
- Kabel o podwyższonej odporności mechanicznej, z wypełniaczem
- Trwałość izolacji przewodu zgodna z międzynarodowymi normami bezpieczeństwa
Zalety i bezpieczeństwo złącza 7/8" żeńskiego z przewodem
Zastosowanie złącza 7/8" kątowego pozwala na szybkie podłączanie oraz odłączanie urządzeń bez potrzeby lutowania lub stosowania zacisków śrubowych. Dzięki odporności na drgania i wstrząsy oraz zabezpieczeniom przeciwwstrząsowym, produkt sprawdzi się zarówno w instalacjach stałych, jak i ruchomych.
- Bezpieczne połączenie – metalowy pierścień zapewnia solidne zaciśnięcie i niezawodne kontakty
- Łatwy montaż w aplikacjach o ograniczonej przestrzeni dzięki konstrukcji pod kątem 90°
- Wyraźne oznaczenie kolorów przewodów (czarny, niebieski, brązowy, zielono-żółty/PE, biały) – ułatwiające montaż i serwis
- Prąd roboczy do 12 A i napięcie znamionowe do 600 V (AC)
- Bardzo dobra odporność ogniowa (IEC 60332-2-2, UL 1581) oraz ochrona przed wieloma typami uszkodzeń mechanicznych
Typowe obszary zastosowania złącza kątowego 7/8" 5-pin
Złącze żeńskie 7/8" z pięcioma pinami i przewodem PUR najczęściej wykorzystywane jest w:
- Liniach produkcyjnych i maszynach przemysłowych
- Systemach zasilania rozproszonych urządzeń elektrycznych
- Automatyce budynkowej i infrastrukturze przemysłowej
- Sterowaniu silnikami oraz przemysłowej sygnalizacji i zabezpieczeniu instalacji
Ergonomiczna konstrukcja, wysoki stopień ochrony oraz uniwersalność sprawiają, że złącze kątowe 7/8" 5P to niezawodne rozwiązanie dla profesjonalnych instalacji przemysłowych i automatyki.
