Żeński proste
7/8" (3-piny)
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

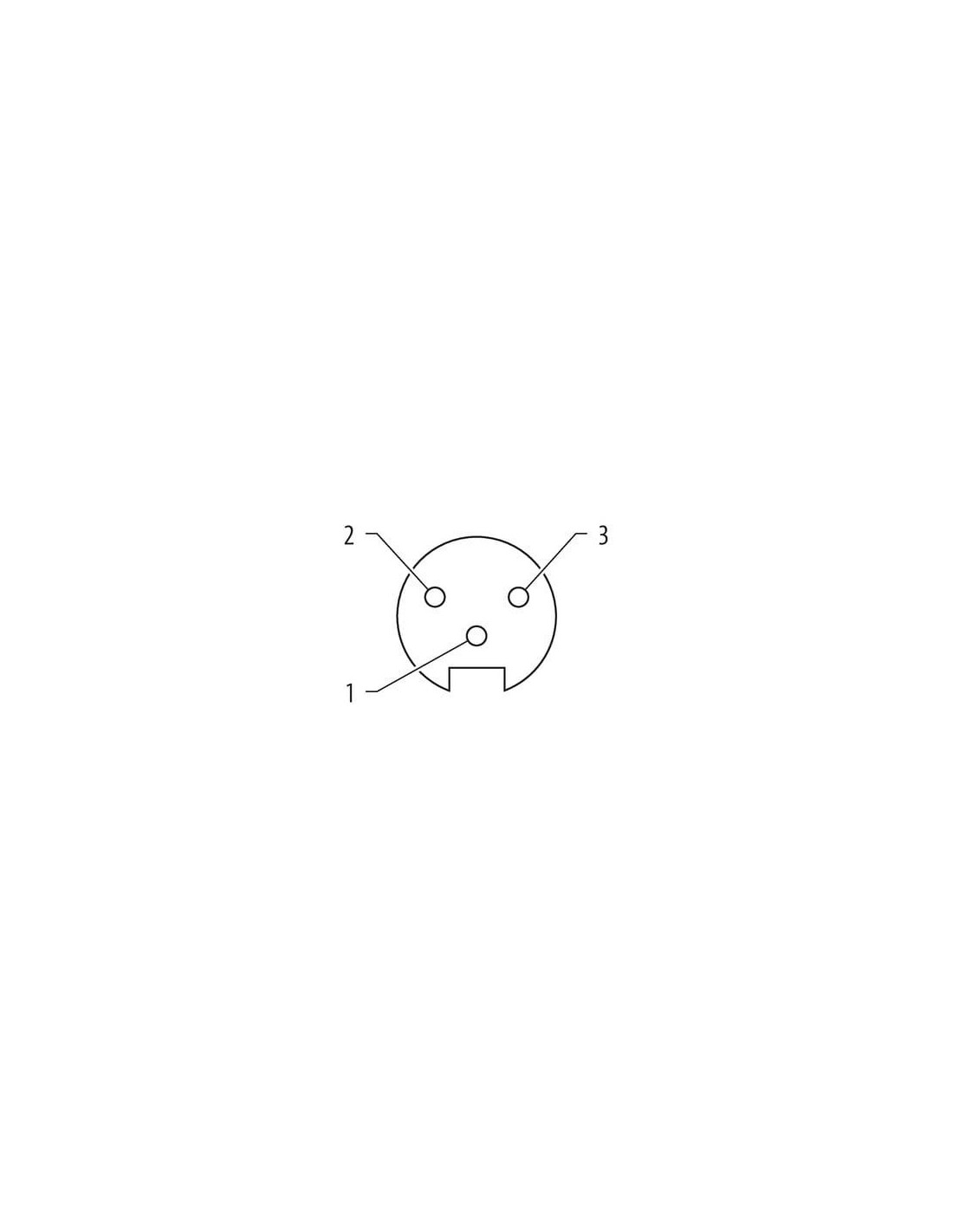

| Liczba biegunów | 3 |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | UMB |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | , niebieski, zielono-żółte |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPM |
| Amount wires | 3 |
| Conductor crosssection (wire) | 1,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |

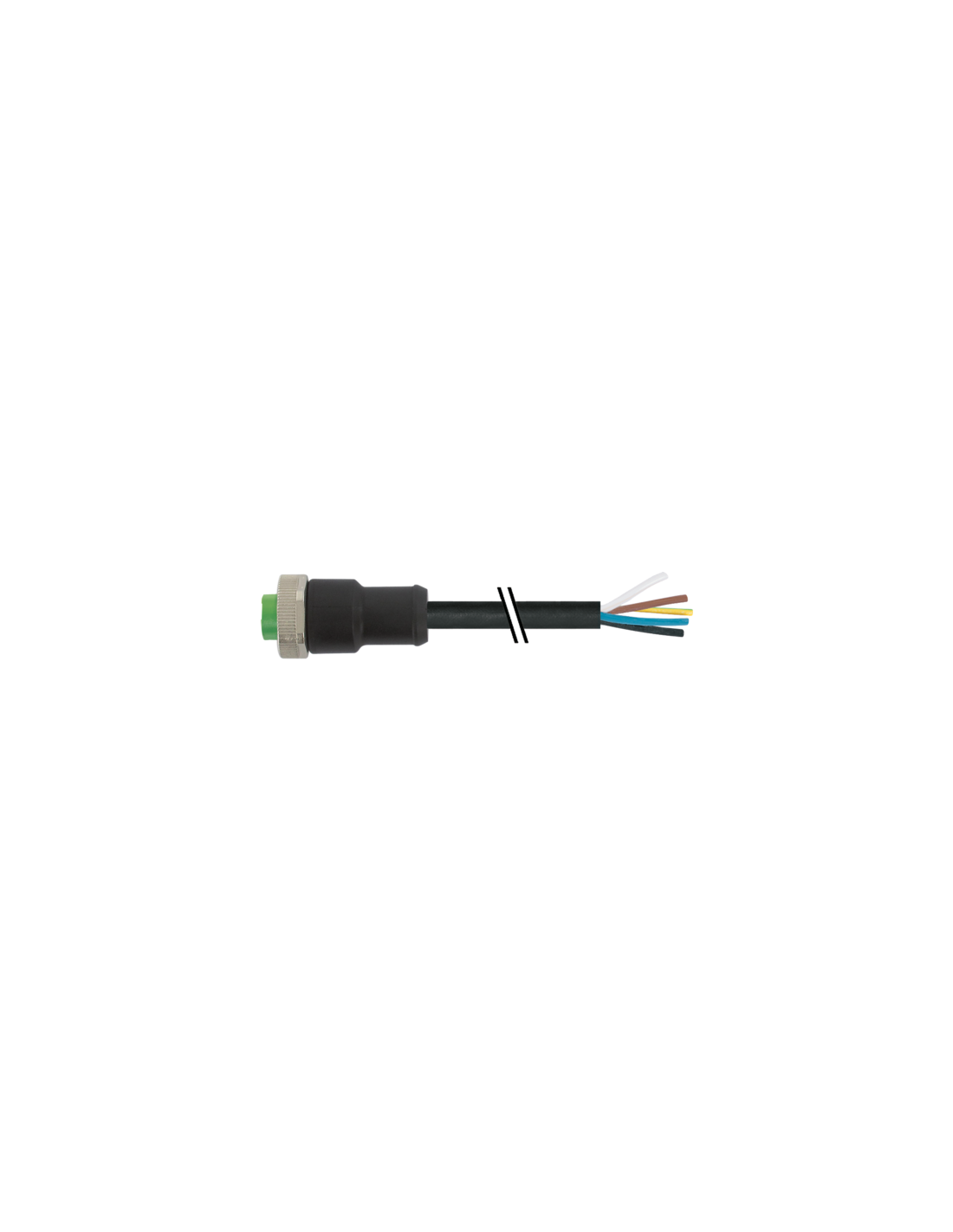

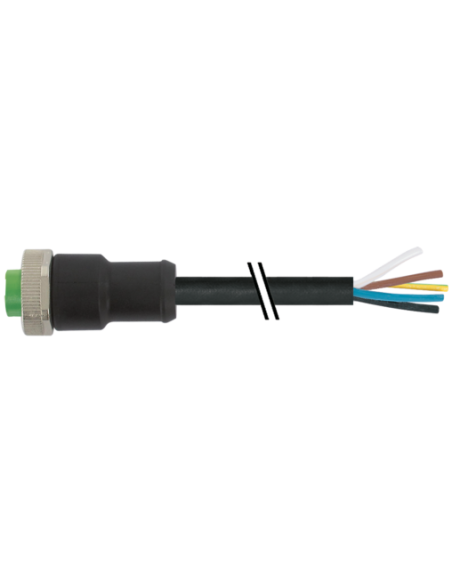

Konektor Mini 7/8" 3-pinowy z prostym wolnym kablem – 7700-A3021-UMB0150
Konektor Mini 7/8" to solidne i niezawodne rozwiązanie do zastosowań przemysłowych, w których wymagane są wysokie standardy bezpieczeństwa oraz odporności na warunki środowiskowe. Produkt o kodzie 7700-A3021-UMB0150 został zaprojektowany z myślą o profesjonalnych instalacjach automatyki przemysłowej i zasilaniu maszyn, oferując uniwersalność oraz wytrzymałość niezbędną w trudnych warunkach.
Zastosowanie i zalety konektora Mini 7/8" 3-pin
- Bezpieczeństwo i niezawodność – Dzięki stopniowi ochrony IP68 oraz wytrzymałej obudowie z PUR konektor jest doskonale zabezpieczony przed pyłem, wilgocią i działaniem agresywnych czynników chemicznych.
- Szeroki zakres temperatur pracy – Konektor został przystosowany do pracy w temperaturach od -25°C do 80°C, a kabel może być użytkowany nawet w temperaturze -40°C (w instalacji stałej), co umożliwia jego wykorzystanie w trudnych warunkach przemysłowych.
- Wysoka wydajność elektryczna – Produkt obsługuje napięcia do 600 V AC/DC oraz prąd do 12 A na jeden styk, co pozwala na stosowanie go w zasilaniu silników, rozdzielniach mocy oraz w systemach automatyki.
- Uniwersalne zastosowanie – Konektor sprawdzi się w instalacjach maszyn, urządzeń przemysłowych, rozdzielniach i liniach produkcyjnych oraz wszędzie tam, gdzie wymagane jest pewne połączenie elektryczne przy wysokim poziomie ochrony.
- Łatwa instalacja – Przystosowany do montażu poprzez włożenie i dokręcenie, z możliwością zabezpieczenia przed wibracjami oraz zastosowania peszli ochronnych.

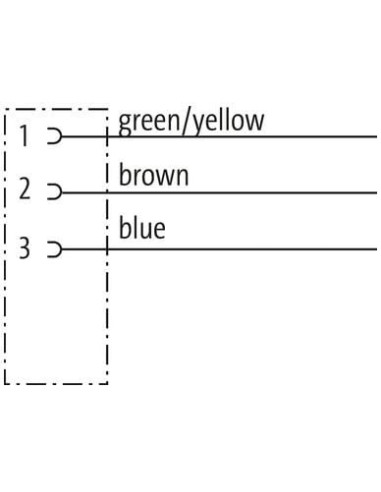

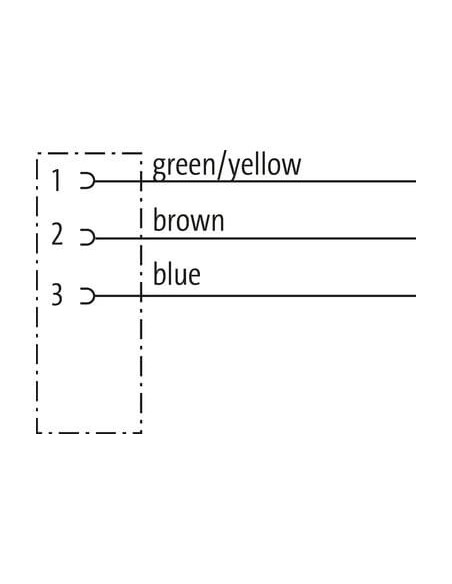

- Wyraźne oznaczenie przewodów – Ułatwia identyfikację przewodów dzięki kolorom: zielono-żółty (uziemienie), brązowy (zasilanie), niebieski (neutralny), co jest szczególnie przydatne podczas prowadzenia oraz łączenia systemów automatyki.
Typowe wykorzystanie przewodu Mini 7/8"
Konektor Mini 7/8" znajduje zastosowanie w branżach takich jak:
- automatyka przemysłowa
- maszyny i urządzenia przemysłowe
- technika transportowa i magazynowa
- przemysł spożywczy i chemiczny
- systemy sterowania i rozdziału mocy
Precyzyjne wykonanie z wysokiej jakości materiałów, takich jak powłoka niklowana i płaszcz PUR, zapewnia wysoką trwałość połączeń, nawet w miejscach narażonych na intensywne użytkowanie oraz działanie olejów.
Najważniejsze cechy techniczne i konstrukcja
- 3-pinowe złącze żeńskie 7/8" typu prostego
- Kabel o długości 1,5 m z wolnym końcem, istnieje możliwość zamówienia innych długości
- Powłoka blokady: niklowana, odporna na korozję
- Materiał obudowy konektora: PUR o wysokiej odporności na środki chemiczne i oleje
- Przekrój żyły przewodu: 1,5 mm²
- Stopień ochrony: IP68 – ochrona przed pyłem i długotrwałym zanurzeniem w wodzie
- Wytrzymałość mechaniczna: zabezpieczenie przed wibracjami i wstrząsami
Konektor Mini 7/8" 7700-A3021-UMB0150 to doskonały wybór wszędzie tam, gdzie wymagane są trwałość, bezpieczeństwo i niezawodne połączenie elektryczne w wymagających środowiskach przemysłowych.
