MQ15, 4-piny
Female angled, contact carrier 90° turned
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | kątowy |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie

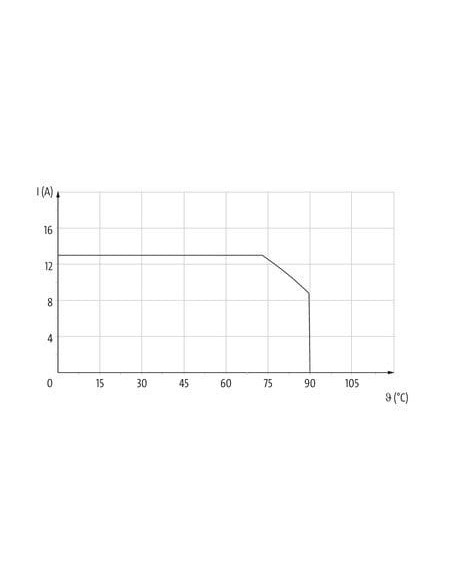

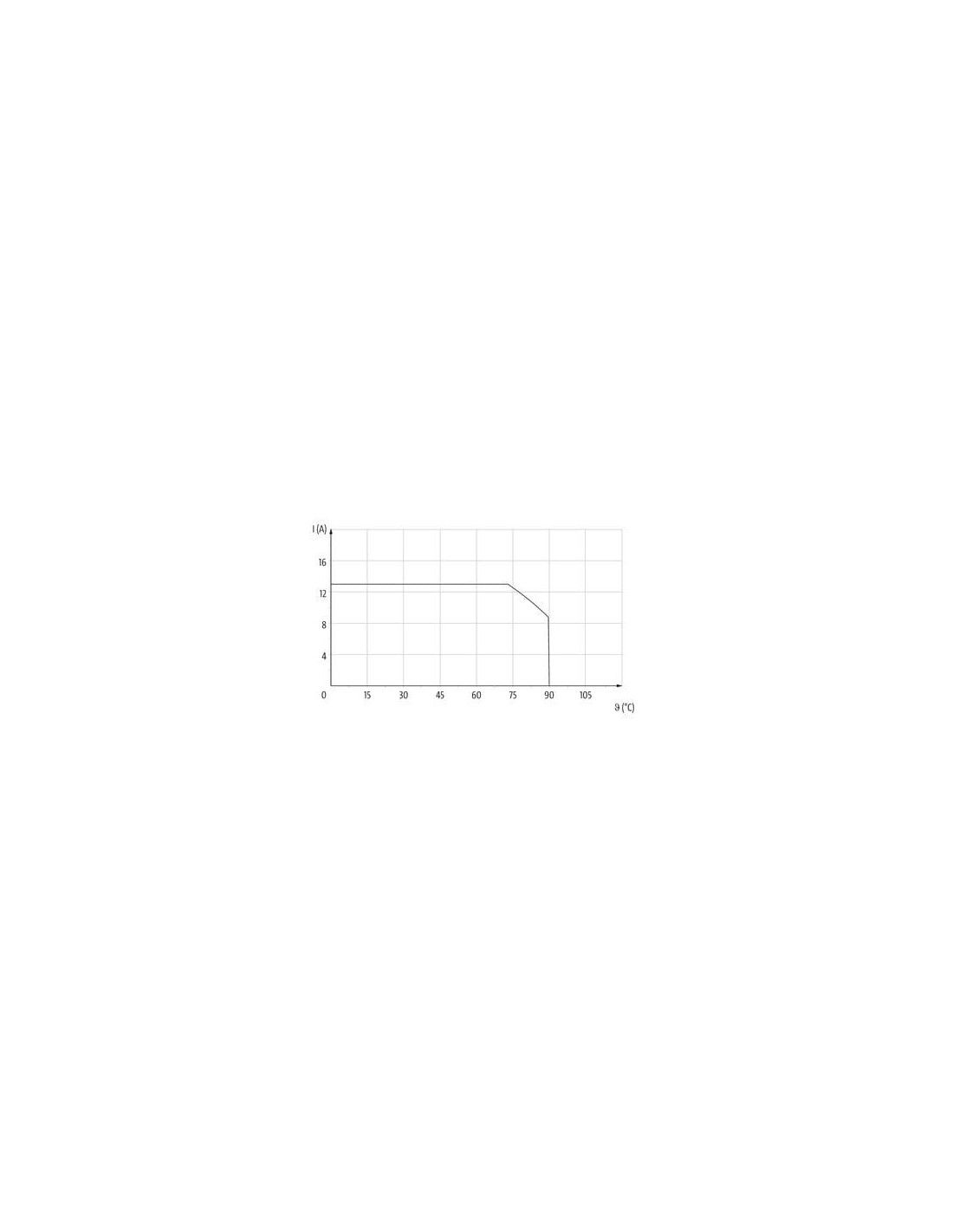

| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P12 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Skręcanie | ± 15 °/m |

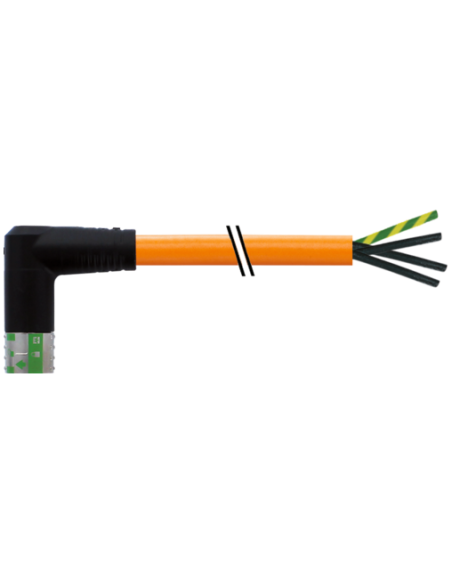

Złącze przemysłowe MQ15-X-Power 4-pinowe żeńskie 90° z kablem ekranowanym 10m
MQ15-X-Power to wysokiej klasy złącze elektryczne przeznaczone do zastosowań przemysłowych, wyposażone w 4-pinowe żeńskie złącze, ułożone pod kątem 90 stopni (lewy kąt). Złącze jest ekranowane, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi oraz niezawodność transmisji sygnału lub zasilania, nawet w trudnych warunkach przemysłowych.
Przemysłowe zastosowania złącza MQ15-X-Power
Rozwiązanie dedykowane do instalacji automatyki przemysłowej, maszyn, robotyki oraz systemów wymagających wysokiej ochrony przed czynnikami zewnętrznymi, w tym olejami, chemikaliami i wilgocią. Złącze sprawdzi się tam, gdzie niezbędna jest trwałość, niezawodność oraz szybkie i bezpieczne połączenie przewodów.
- Automatyka przemysłowa – zasilanie oraz sygnały sterujące
- Budowa maszyn – łatwość montażu i serwisowania komponentów
- Robotyka – niezawodność w środowiskach narażonych na wstrząsy i ruch
- Systemy elektryczne o podwyższonej odporności – ekranowanie przewodów
Kluczowe cechy i zalety złącza MQ15-X-Power z ekranowanym kablem
- Kątowy układ złącza (90°) – umożliwia stosowanie w ograniczonych przestrzeniach i przy krawędzi szaf sterowniczych
- Ekranowany kabel – skuteczne zabezpieczenie przed zakłóceniami elektromagnetycznymi
- Wytrzymała konstrukcja – obudowa z tworzywa o wysokiej odporności chemicznej oraz na oleje
- 4 żyły o przekroju 1,5 mm² – odpowiednie do przesyłania zarówno sygnałów, jak i zasilania
- Długi przewód – 10 metrów
- Stopień ochrony IP67 – odporność na pył i chwilowe zanurzenie w wodzie, idealna do trudnych warunków pracy
- Bajonetowy sposób zamykania – szybki i pewny montaż, minimalizujący ryzyko przypadkowego rozłączenia
- Odporność na wysokie napięcia robocze – do 600 V AC dla złącza oraz 1000 V AC dla kabla
- Trwałość mechaniczna – minimum 500 cykli wtykowych
- Oznaczenie przewodów kolorami – łatwa identyfikacja podczas podłączeń
Parametry środowiskowe i mechaniczne
Złącze i kabel charakteryzują się wysoką odpornością na niskie i wysokie temperatury – w zakresie od -40°C do +80°C (przy instalacji stałej). Obudowa wykonana jest z tworzywa sztucznego o klasie palności UL94 HB, a przewód posiada powłokę z TPE, odporną na czynniki chemiczne, płomienie, oleje i benzynę.
Powłoka kabla w kolorze pomarańczowym oraz ekran z oplotu miedzianego (85% pokrycia) zapewniają długotrwałą eksploatację w środowiskach przemysłowych.

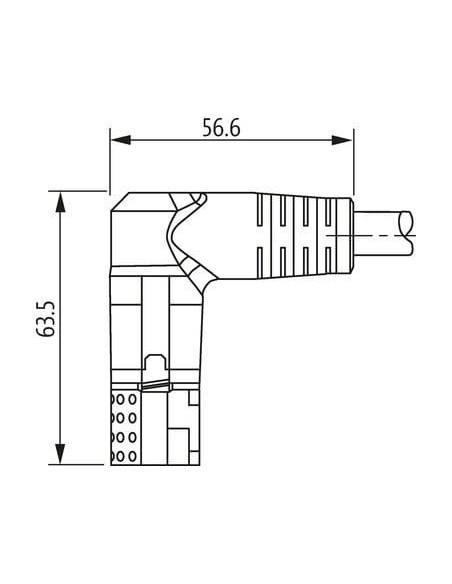

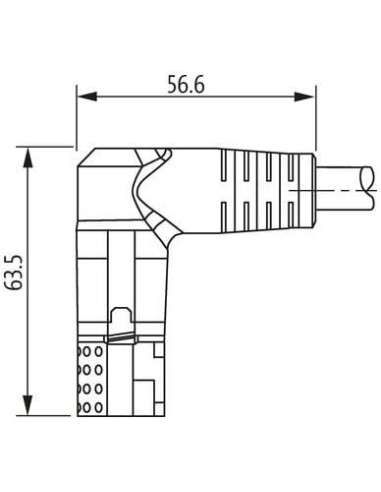

Wymiary złącza i schematy podłączenia

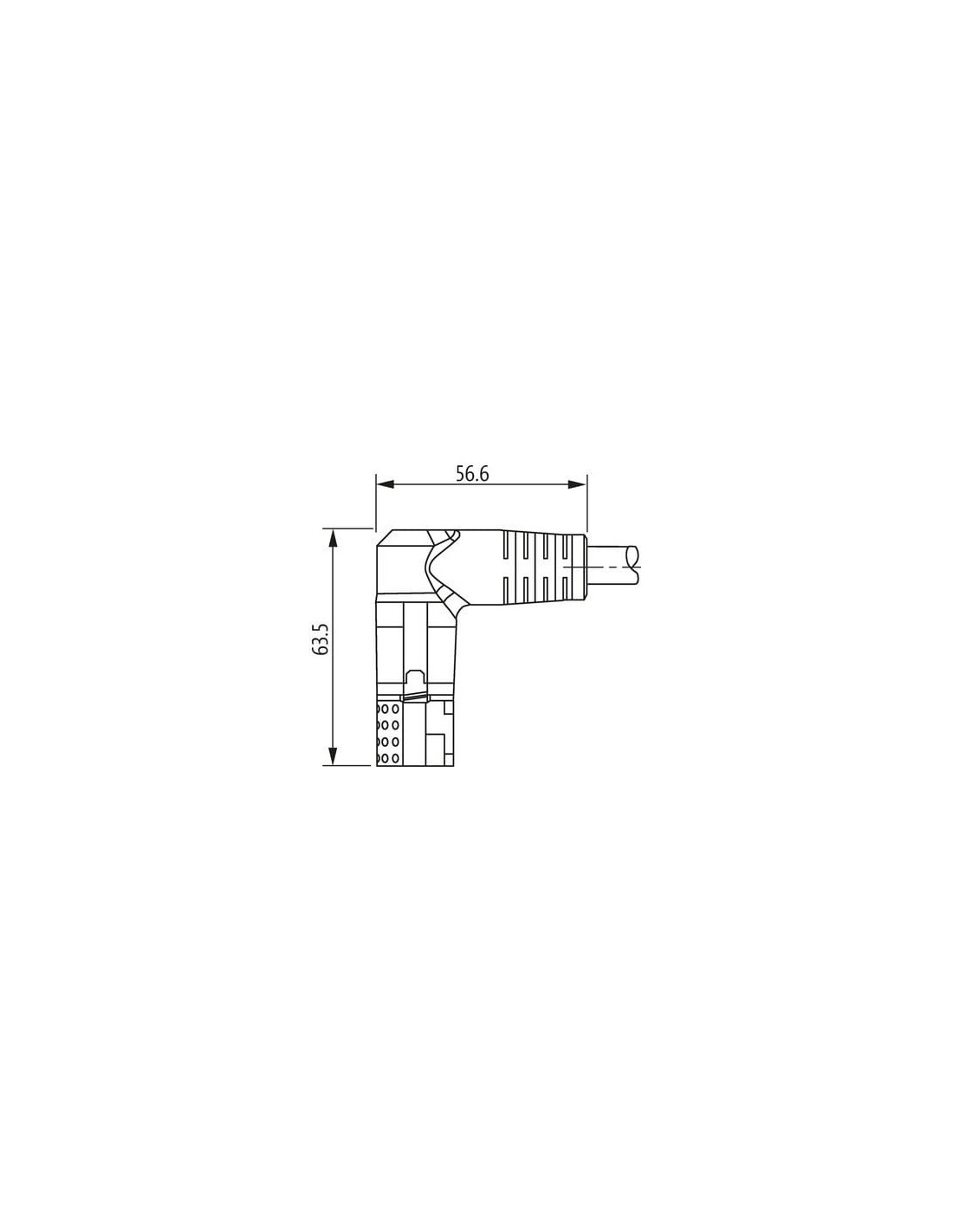

Kompaktowa budowa: długość 56,6 mm, wysokość 63,5 mm umożliwiają montaż w nawet bardzo ograniczonych przestrzeniach, np. w szafach sterowniczych czy na panelach maszyn.

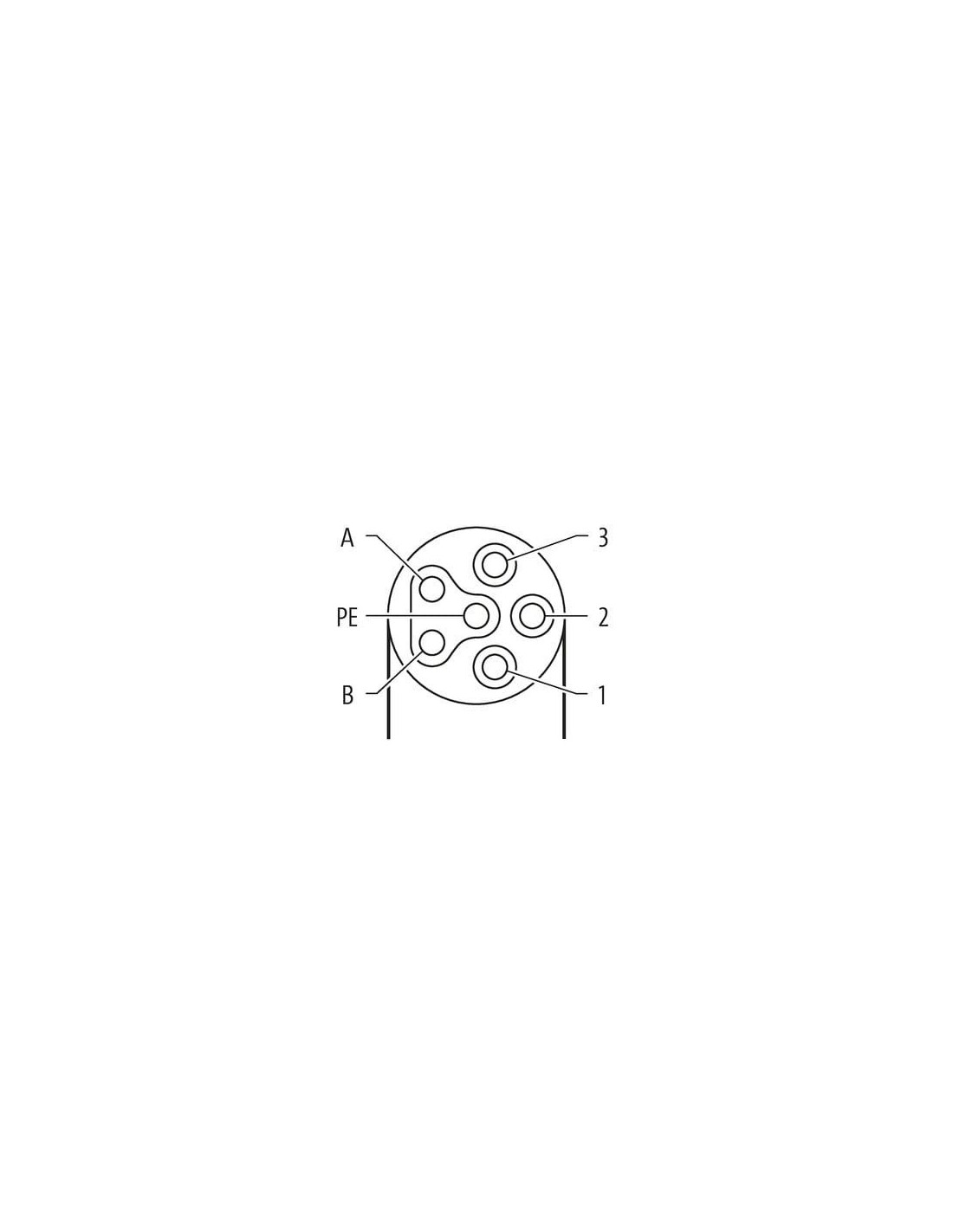

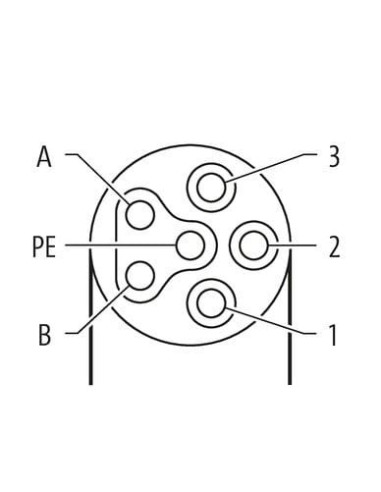

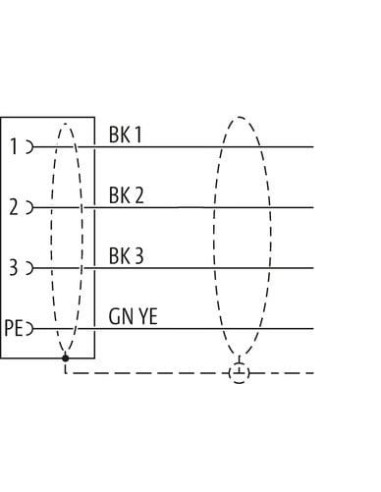

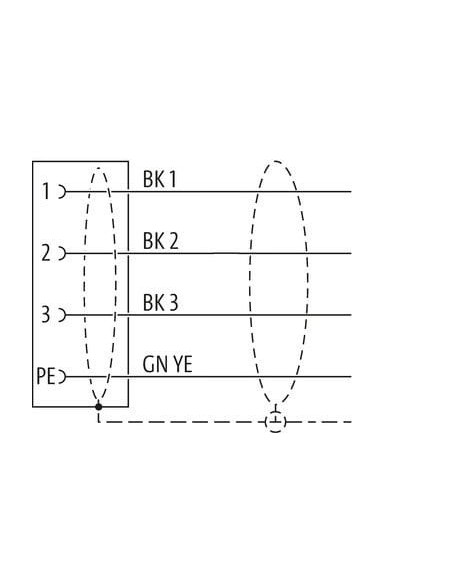

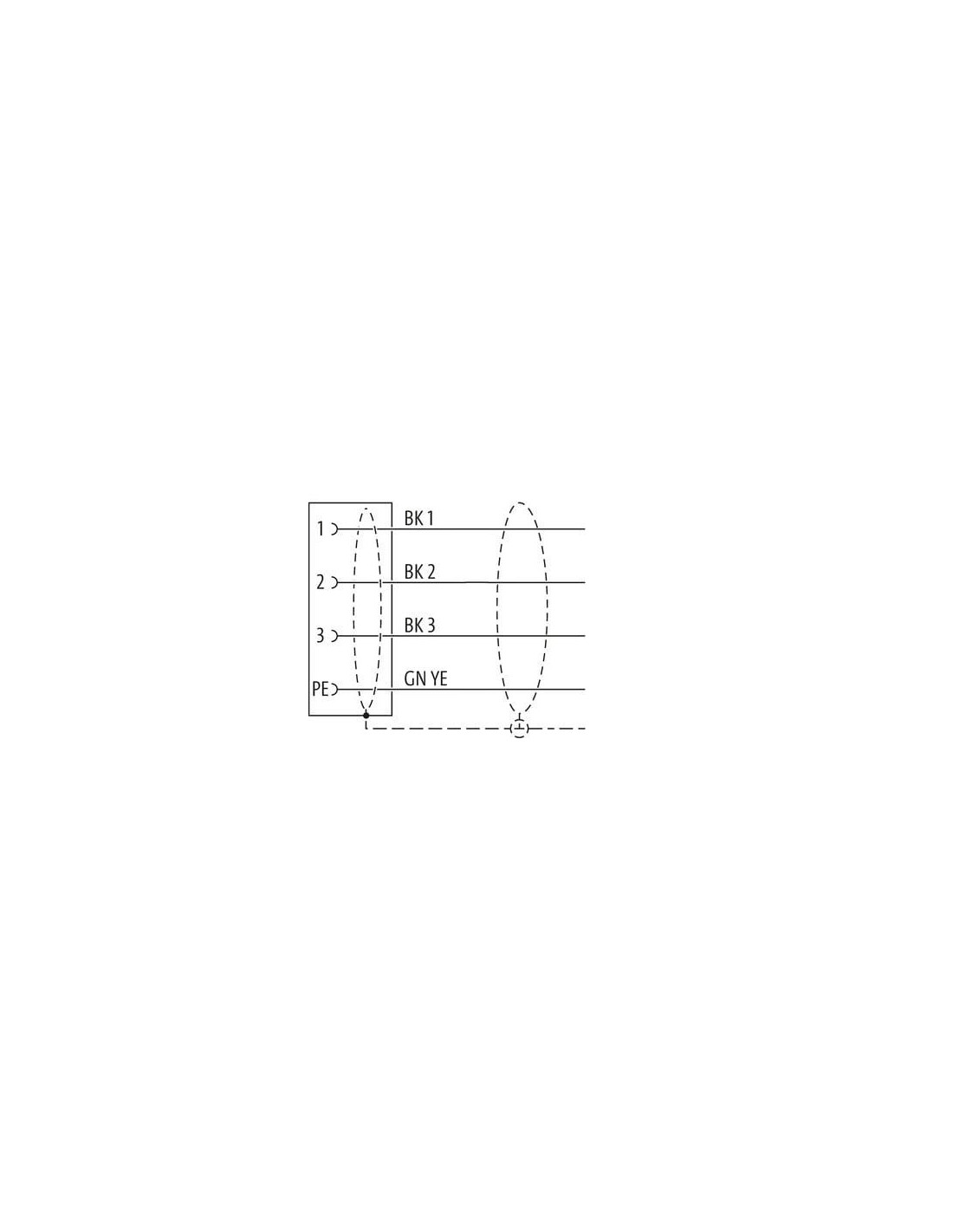

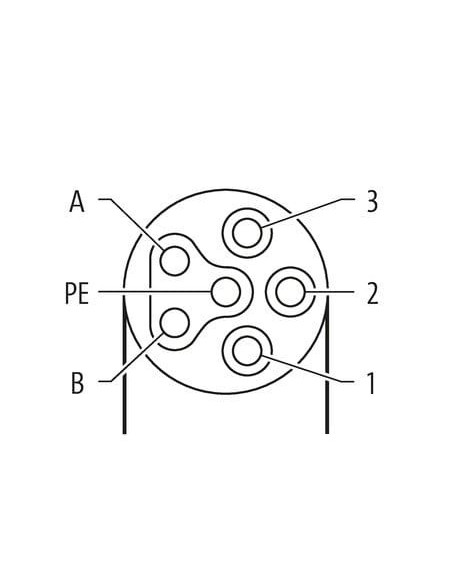

Schematy podłączenia oraz rozkład pinów ułatwiają szybkie i bezbłędne wykonanie instalacji.
Główne korzyści ze stosowania MQ15-X-Power
- Stabilność i bezpieczeństwo przesyłu energii oraz sygnałów w aplikacjach automatyki i sterowania
- Łatwa obsługa dzięki znormalizowanemu systemowi bajonetowemu
- Niezawodność nawet przy intensywnym użytkowaniu i w wymagających środowiskach przemysłowych
- Uniwersalność zastosowania w układach maszyn, robotów, czujników i urządzeń zasilających
Wybór złącza ekranowanego MQ15-X-Power z kablem o długości 10 m to pewność niezawodnego połączenia w każdych warunkach przemysłowych – zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów.
