Żeński proste
MQ15, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Długość cięcia (osłona) | 100 mm |
| Family construction form | free cable end |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, czarny 3, czarny 2, czarny 1 |
General data | Cable
| Identyfikacja przewodu | P36 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | zielono-żółte, czarny 3, czarny 2, czarny 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-1-2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

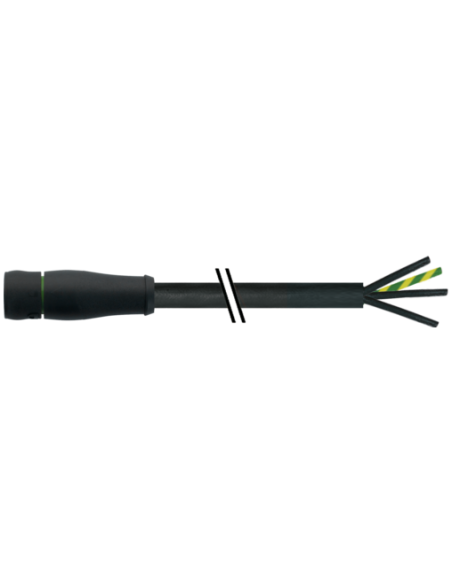

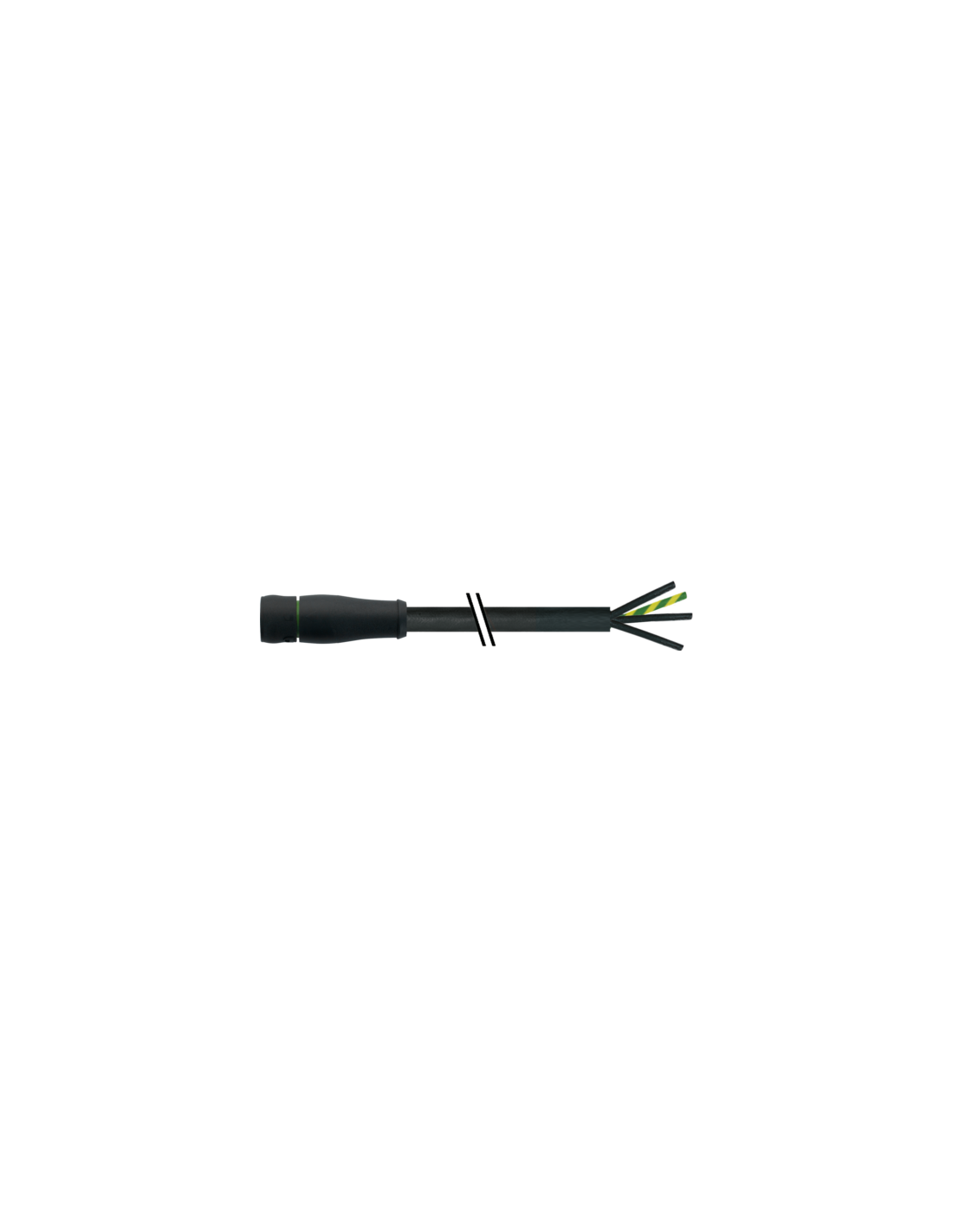

Złącze żeńskie MQ15 0° z kablem 1m – 4 piny – 7000-P8221-P360100
Złącze żeńskie MQ15 z prostym odejściem kabla i czteropinowym układem styków to produkt o wysokiej odporności na warunki środowiskowe, przeznaczony do zastosowań przemysłowych, które wymagają niezawodnego połączenia elektrycznego. Wyposażone w wytrzymały kabel o długości 1 metra, z możliwością wyboru innych długości na życzenie, zapewnia elastyczność dostosowania do różnych aplikacji.
Kluczowe cechy i zalety złącza MQ15 z kablem
- Konstrukcja 4-pinowa z kodowaniem typu 3, umożliwiająca przesył dużych obciążeń prądowych do 16 A (na pin).
- Stopień ochrony IP65 / IP67 – odporne na kurz, pył i krótkotrwałe zanurzenie w wodzie, co czyni je idealnym rozwiązaniem do automatyki przemysłowej oraz w trudnych warunkach środowiskowych.
- Materiał obudowy PUR: charakteryzujący się bardzo dobrą odpornością mechaniczną, chemiczną oraz na oleje, rekomendowany do instalacji narażonych na agresywne substancje.
- Kabel o przekroju 2,5 mm², wykonany z miedzi skręcanej, umożliwia bezpieczne i efektywne przesyłanie energii oraz sygnału.
- Zakres temperatury pracy: -30°C do 85°C (w zależności od jakości kabla nawet do -50°C / +90°C), co pozwala na montaż zarówno wewnątrz, jak i na zewnątrz budynków.
- System bagnetowego zamknięcia gwarantuje szybki, bezpieczny i trwały montaż w aplikacjach narażonych na drgania.

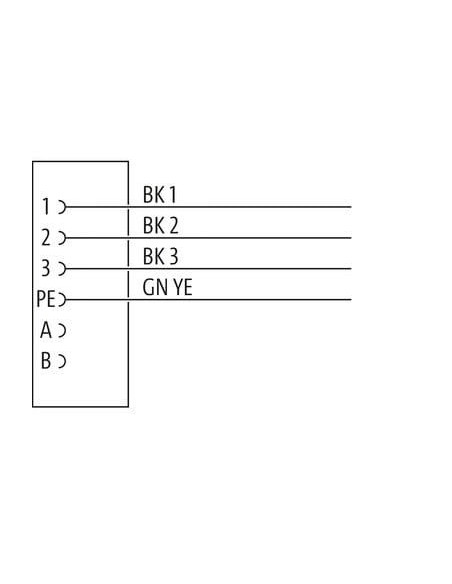

- Oznaczenia i kolorystyka przewodów (BK1, BK2, BK3, GN/YE) ułatwiają szybkie i pewne podłączenie zgodnie ze schematem.
Zastosowanie złączy MQ15 – typowe aplikacje przemysłowe
Złącze MQ15 z kablem znajduje zastosowanie w szerokiej gamie instalacji przemysłowych, takich jak:
- Automatyka przemysłowa i robotyka
- Maszyny produkcyjne oraz linie montażowe
- Systemy zasilania i sterowania silnikami
- Przemysł przetwórczy, spożywczy i chemiczny (po sprawdzeniu odporności na media)
- Połączenia w infrastrukturze wymagającej niezawodności oraz odporności na czynniki mechaniczne i środowiskowe

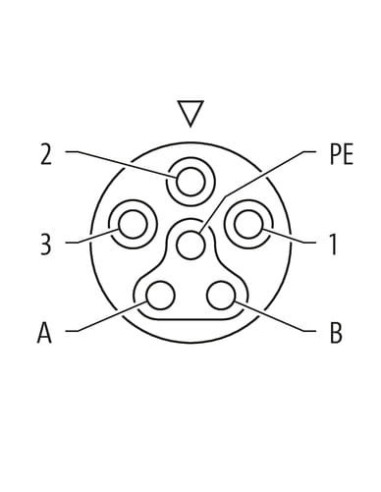

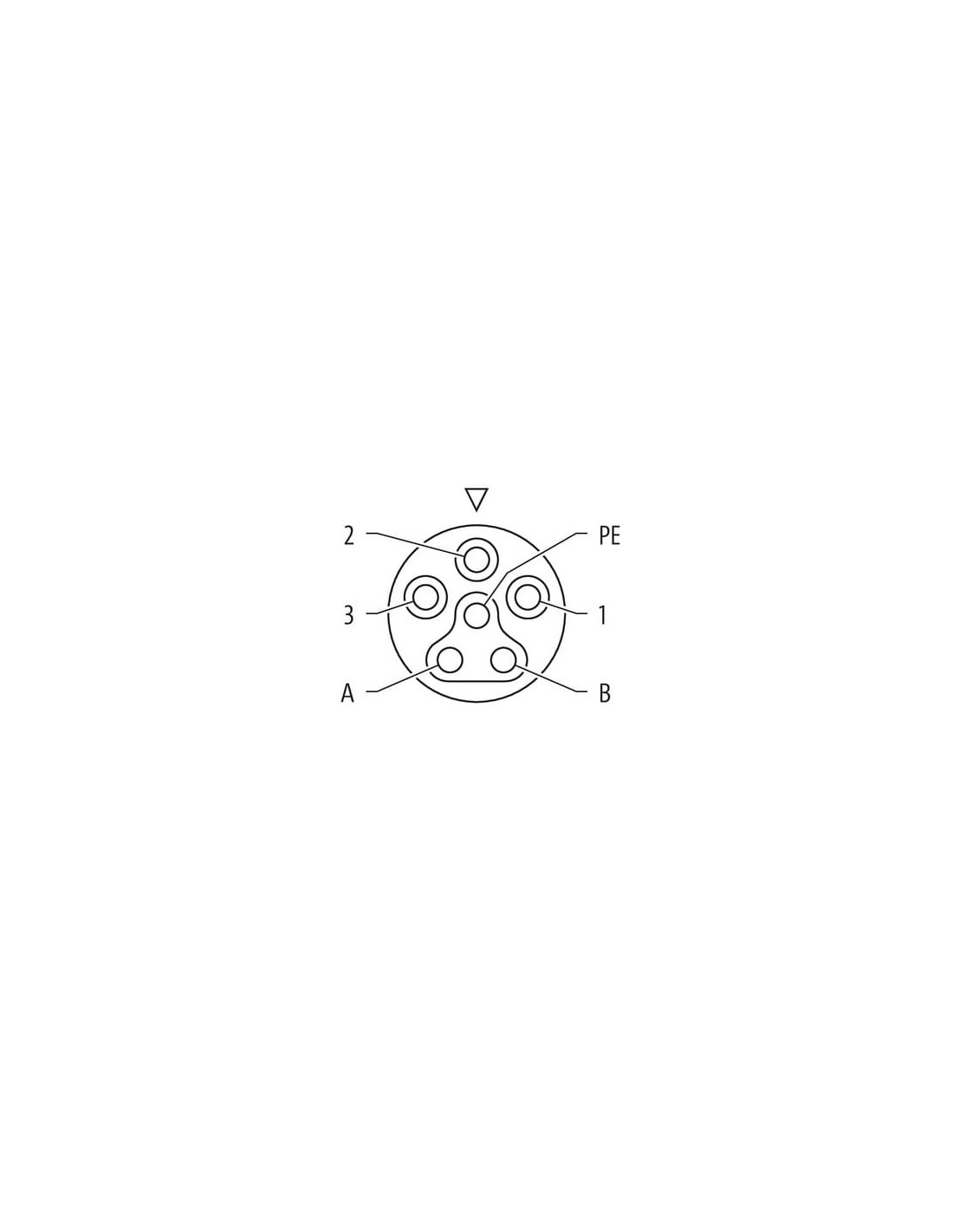

Budowa i schemat połączeń złącza MQ15
Złącze wyposażone jest w czytelny układ pinów oraz dedykowaną kolorystykę przewodów, co ułatwia montaż. Prosta konstrukcja przyspiesza podłączenie urządzeń, a bagnetowy system zamknięcia zapewnia pewność mocowania nawet podczas intensywnej eksploatacji.
Dlaczego warto wybrać złącze MQ15 0° z kablem?
- Pewność połączenia nawet w wymagających warunkach środowiskowych
- Uniwersalność zastosowania w wielu gałęziach przemysłu
- Łatwość montażu i serwisu dzięki wyraźnie oznaczonym przewodom
- Długa żywotność dzięki odpornym materiałom oraz precyzyjnej konstrukcji
Dzięki wysokim parametrom elektrycznym oraz mechanicznym złącze MQ15 7000-P8221-P360100 umożliwia realizację niezawodnych i bezpiecznych połączeń w układach automatyki oraz systemach sterowania.
