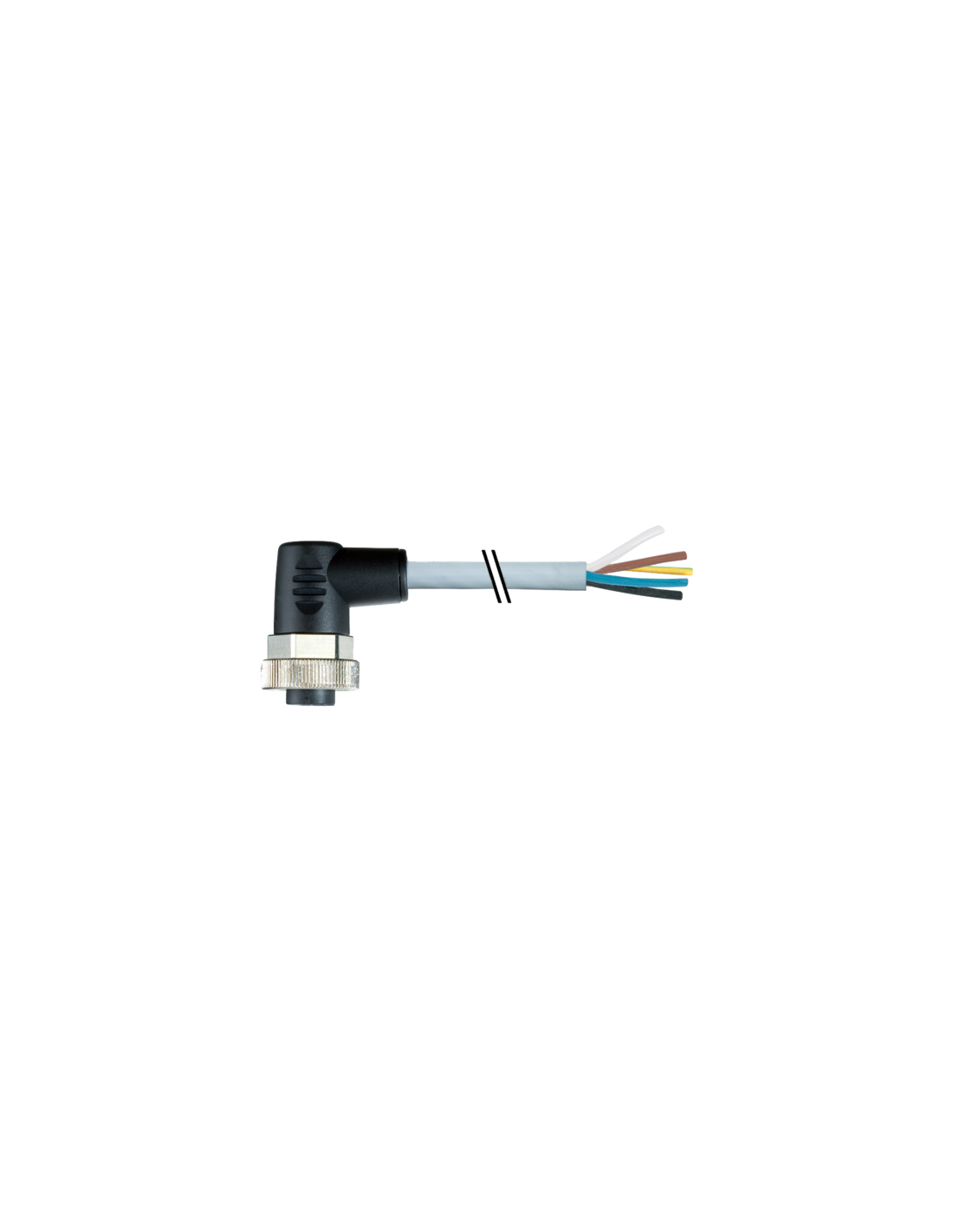

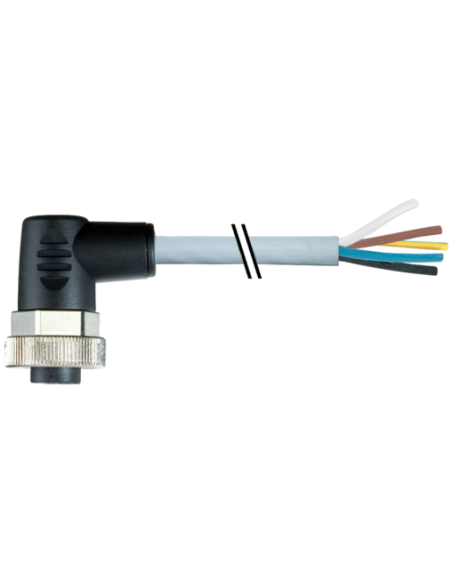

Żeński kątowe
7/8" (5-piny)
Kabel elektroenergetyczny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor 7/8" żeński kątowy do kabla wolnego końca 5-pin 7000-78051-9610750 – Profesjonalne połączenie przemysłowe
Konektor 7/8" żeński kątowy do wolnego kabla o numerze produktu 7000-78051-9610750 to niezawodny element łączeniowy, dedykowany do aplikacji przemysłowych, automatyki oraz infrastruktury energetycznej. Wykonany z wysokiej jakości materiałów, zapewnia stabilność i długotrwałą pracę nawet w wymagających warunkach środowiskowych.
Wysoka trwałość oraz szerokie zastosowanie konektora 7/8" 5-pin
Konstrukcja z tworzywa sztucznego gwarantuje wysoką odporność chemiczną i mechaniczną, a także odporność na oleje oraz działanie agresywnych czynników zewnętrznych (szczegółową odporność można zweryfikować na życzenie). Stopień ochrony IP67 umożliwia stosowanie konektora w środowiskach narażonych na kurz, wilgoć oraz okresowe zanurzenia.
- Złącze 5-pinowe z czytelnym kodowaniem za pomocą opaski
- Kątowa konstrukcja idealna do montażu w miejscach o ograniczonej przestrzeni
- Długość kabla 7,5 m umożliwia elastyczne prowadzenie instalacji
- Certyfikat cURus – zgodność z międzynarodowymi normami bezpieczeństwa
- Wysoka wytrzymałość mechaniczna oraz efektywna ochrona przed wstrząsami
Zalety i typowe zastosowania konektora 7/8" kątowego
Konektor 7/8" kątowy sprawdza się w instalacjach maszyn produkcyjnych, automatyki przemysłowej, robotyki, urządzeń transportowych oraz systemów energetycznych. Dzięki podwyższonej odporności temperaturowej (-25°C do 85°C) oraz wytrzymałości na obciążenia do 12 A na styk, znajduje zastosowanie w wymagających układach zasilania i sygnalizacji.
- Montaż w szafach sterowniczych i rozdzielnicach
- Podłączanie serwonapędów, silników oraz modułów systemowych
- Zastosowania w zautomatyzowanych liniach montażowych
- Rozwiązanie do pracy w ruchomych aplikacjach dzięki wysokiej wytrzymałości kabli PUR
Budowa konektora oraz przewodu – bezpieczeństwo i niezawodność

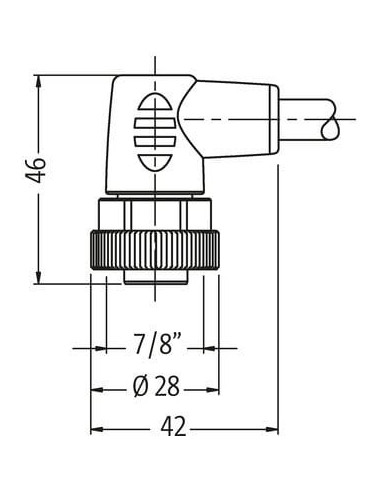

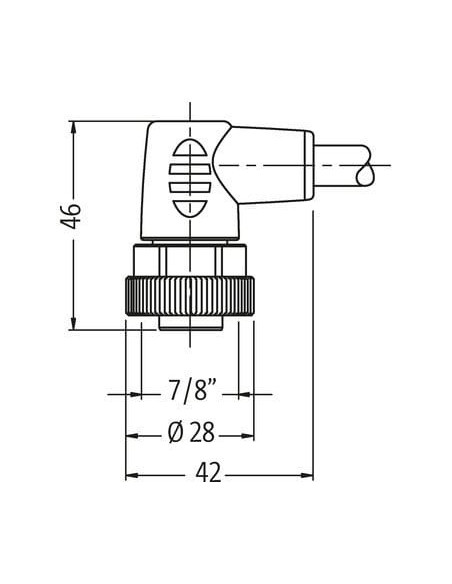

Kątowy konektor 7/8" (żeńskie gniazdo) wyposażony jest w pięć przewodów o znormalizowanym kodowaniu barw (czarny, niebieski, brązowy, zielono-żółty – PE, biały). Kable wykonane są z wysokogatunkowego PUR, odpornego na płomienie i działanie olejów oraz bezpiecznego dla środowiska (bezołowiowe, bezhalogenowe). Obudowa o średnicy zewnętrznej 28 mm i długości 46 mm umożliwia montaż nawet w trudno dostępnych miejscach.
Przewód zachowuje wysoką elastyczność nawet przy wielu milionach cykli gięcia i skręcania, co czyni to rozwiązanie odpowiednim do aplikacji dynamicznych, np. w prowadnikach kablowych (C-track).
Konektor 7/8" kątowy – gwarancja niezawodnego połączenia
Konektor 7/8" żeński kątowy do wolnego kabla podnosi jakość realizacji przemysłowych instalacji elektrycznych, zapewniając pewne połączenie oraz bezpieczeństwo transmisji energii i sygnałów. Łatwy montaż, wysoka jakość wykonania oraz uniwersalność zastosowań sprawiają, że jest to jedno z najbardziej praktycznych rozwiązań dla profesjonalistów w branży automatyki i przemysłu.
