Zasilanie
Żeński proste
M12, 4-piny
Kodowanie T
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | T |
| Materiał styk | Stop miedzi |

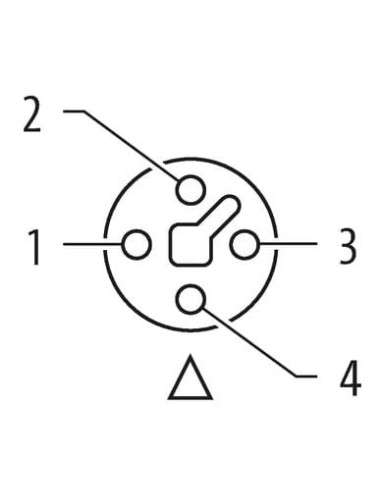

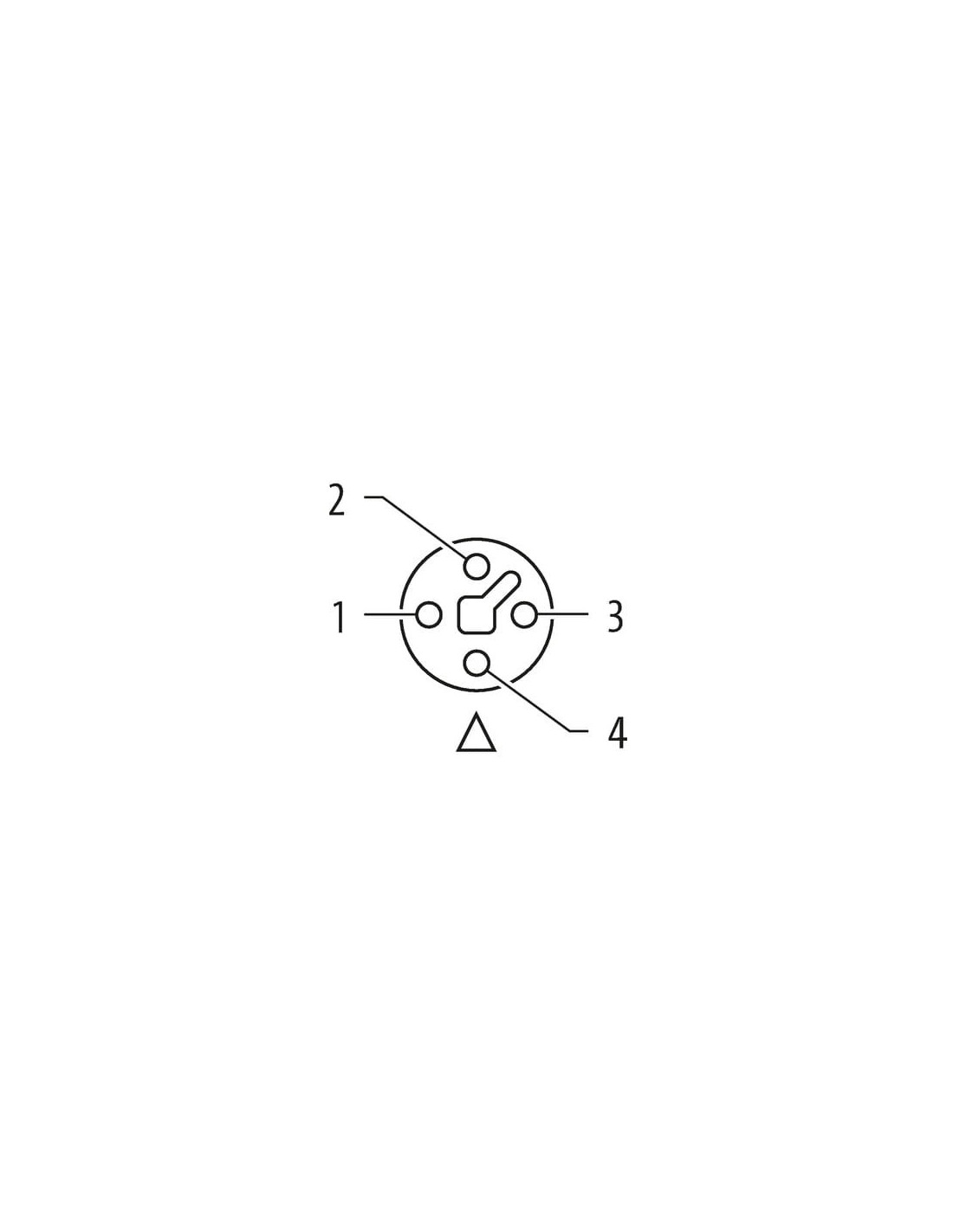

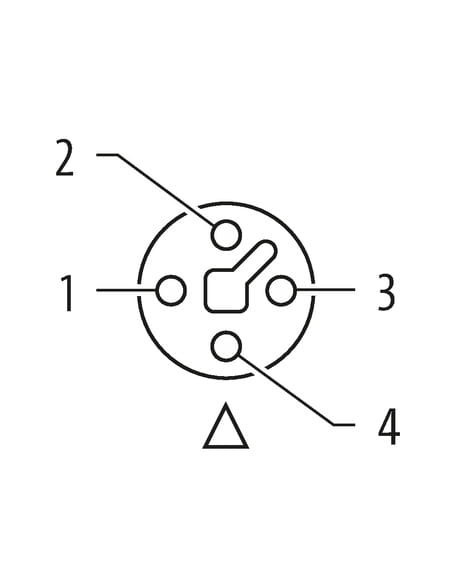

| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 100 mm |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |

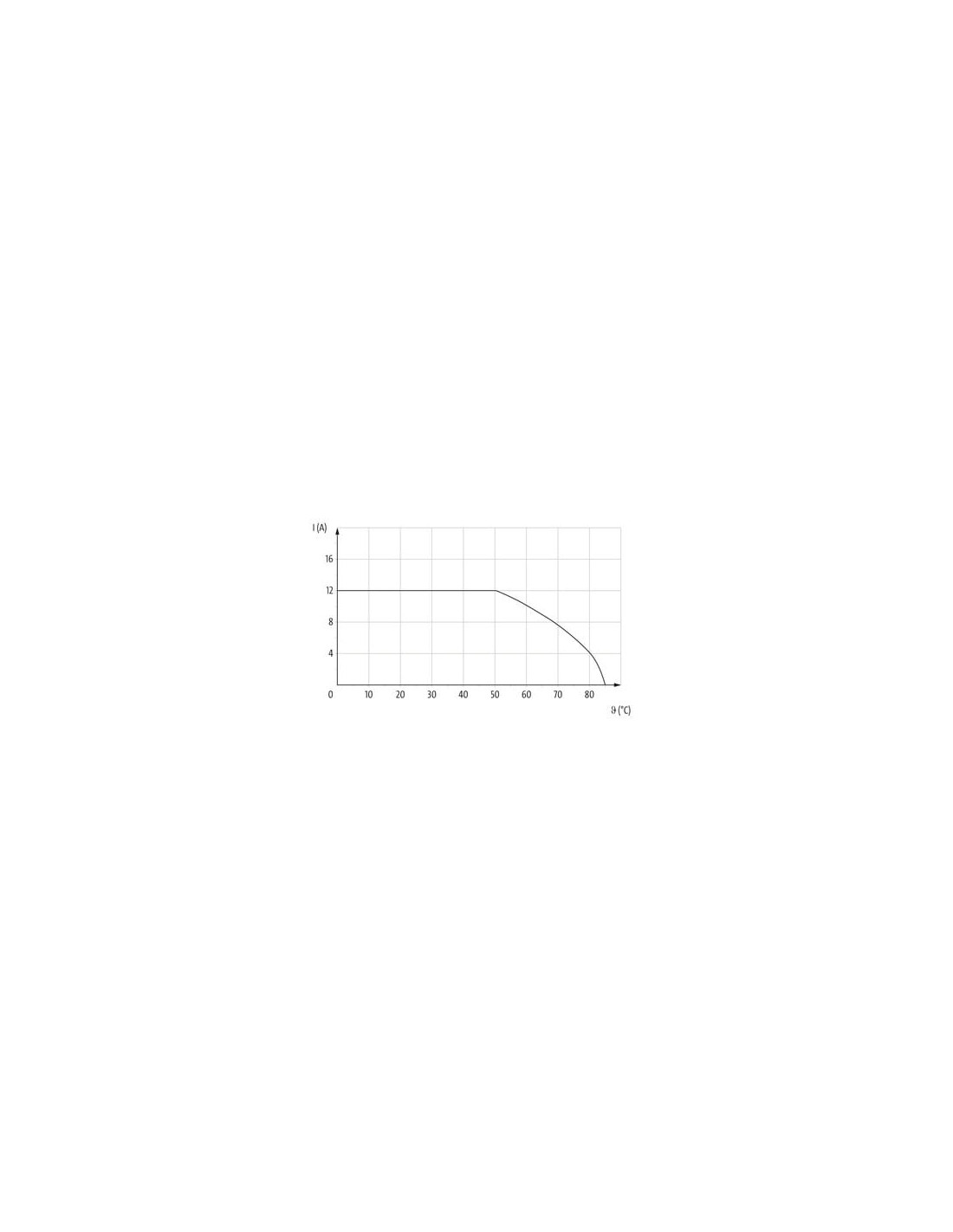

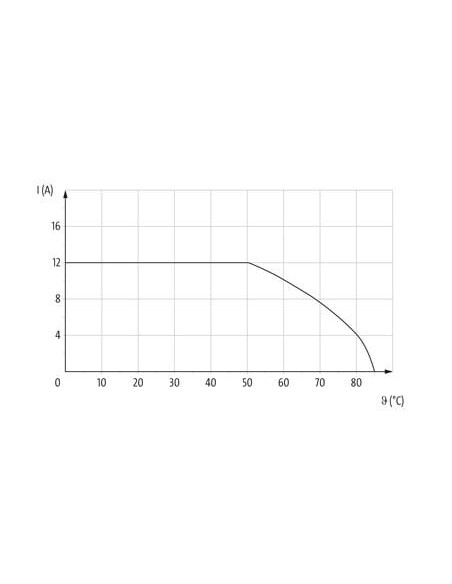

| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 100 mm |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

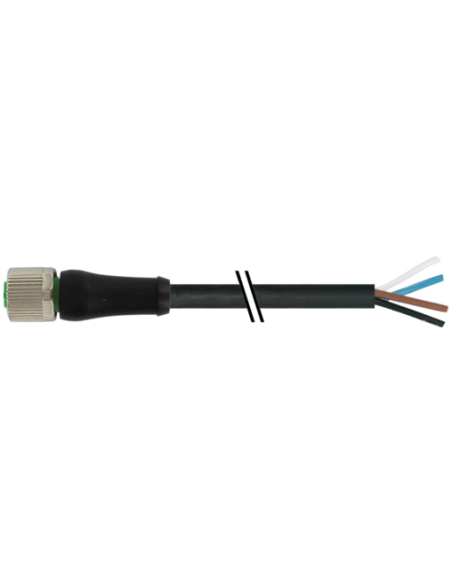

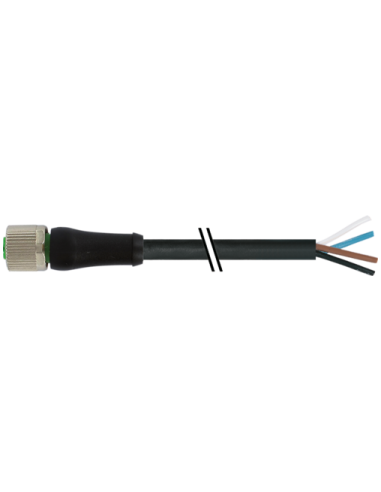

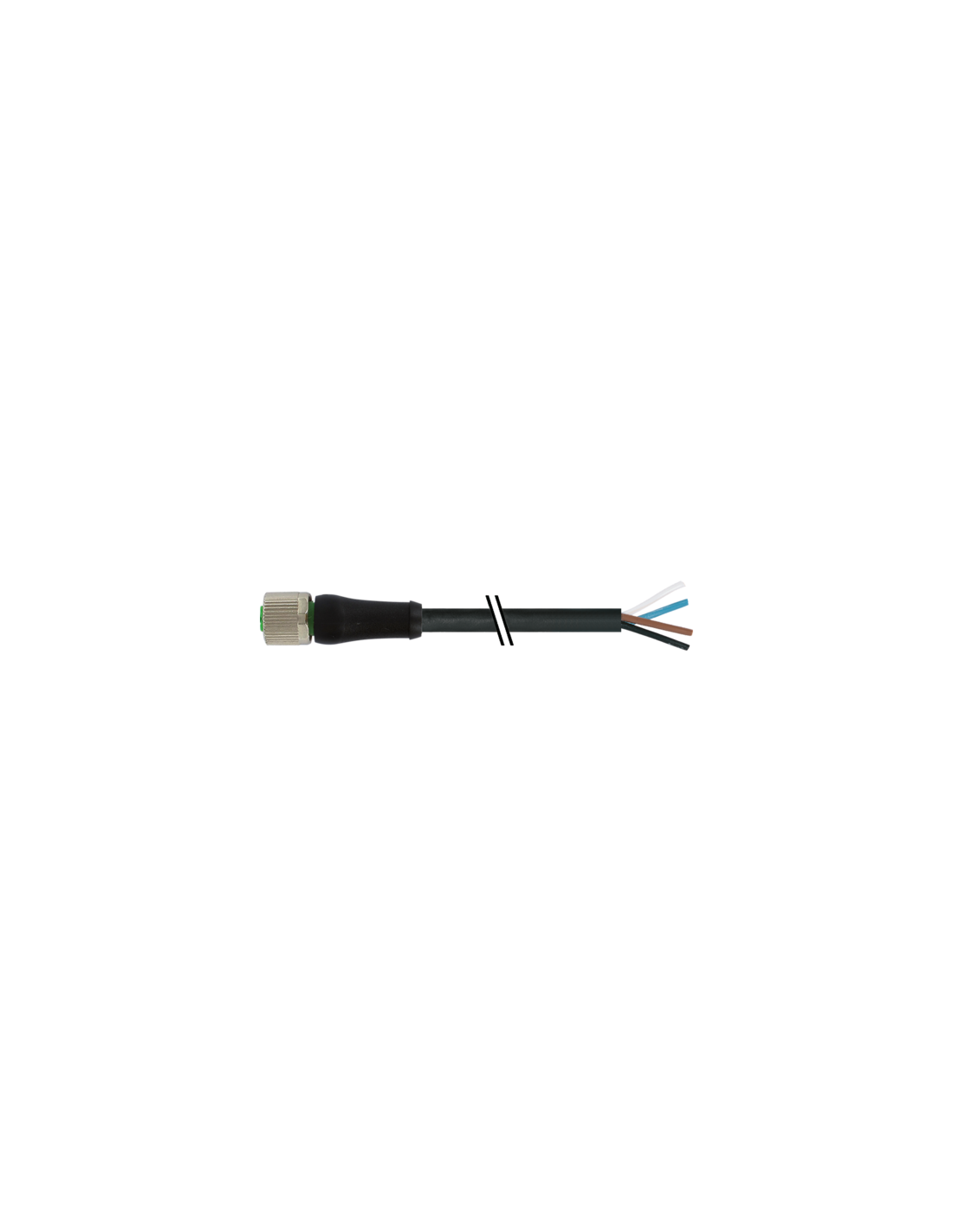

Konektor M12 Power T-code żeński 0° do wolnego kabla 7000-P7221-P071000 – Solidne i niezawodne zasilanie
Konektor M12 Power T-code żeński 0° do wolnego kabla o długości 10 m (kod produktu: 7000-P7221-P071000) to profesjonalne rozwiązanie do zastosowań przemysłowych, w których kluczowe znaczenie ma pewność zasilania oraz odporność na niekorzystne warunki otoczenia.
Wytrzymała konstrukcja i bezpieczeństwo użytkowania
Obudowa wtyczki została wykonana z wysokiej jakości tworzywa PUR, które zapewnia odporność chemiczną i olejoodporność, a także długotrwałą eksploatację nawet w trudnych warunkach przemysłowych. Metalowe elementy, takie jak blokada z niklowanego cynku, gwarantują dodatkową wytrzymałość mechaniczną.
Stopień ochrony IP65 oraz IP67 zapewnia szczelność przed pyłem oraz wodą, co sprawia, że konektor nadaje się do pracy nawet w wymagających środowiskach, pod warunkiem jego prawidłowego montażu (włożenie, przykręcenie).
Parametry techniczne – Wysoka wydajność i niezawodność
- 4 piny – pewne, szybkie i bezpieczne połączenia zasilające
- Kodowanie T – zabezpieczenie przed błędnym podłączeniem
- Maksymalny prąd roboczy na styk: 12 A
- Maksymalne napięcie robocze DC: 63 V
- Kabel 1,5 mm² – umożliwia przesyłanie dużych prądów
- Złocone styki – niska rezystancja połączenia oraz ochrona przed korozją
Wtyczka spełnia wymagania IEC 61076-2-111, co gwarantuje zgodność z przemysłowymi standardami.
Zastosowania konektora M12 Power T-code 0° do wolnego kabla
Konektor M12 Power T-code znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, w systemach zasilania maszyn, urządzeń technologicznych, robotyce, aplikacjach rozdziału energii oraz zaawansowanych systemach sterowania. Idealnie sprawdzi się tam, gdzie konieczne jest stabilne i bezpieczne przesyłanie wysokich prądów.
- Przemysł maszynowy i linie produkcyjne
- Zasilanie silników elektrycznych i napędów
- Automatyczne systemy transportowe
- Systemy rozdzielcze i szafy sterownicze
- Robotyka i mechatronika
Konstrukcja kabla i właściwości materiałowe
Kabel o długości 10 metrów wykonany jest ze skrętki miedzianej (klasa 6), co zapewnia elastyczność i trwałość nawet podczas intensywnego użytkowania, z zachowaniem minimalnych promieni zgięcia (giętkość i odporność na wielokrotne ruchy). Izolacja PP oraz płaszcz PUR zapewniają odporność na promieniowanie UV, płomienie oraz czynniki chemiczne, a także nie zawierają substancji szkodliwych, takich jak ołów, kadm czy halogeny.
Zalety stosowania konektora M12 Power T-code do wolnego kabla
- Bezproblemowe podłączenie zasilania w instalacjach przemysłowych
- Wysoka odporność na uszkodzenia mechaniczne i warunki środowiskowe
- Łatwość montażu i demontażu dzięki ergonomicznej konstrukcji i wyraźnym oznaczeniom przewodów
- Zgodność z certyfikatami cURus oraz licznymi normami branżowymi
- Możliwość zamówienia innych długości kabla na życzenie
Podsumowanie – Konektor M12 Power T-code dla przemysłu
Konektor M12 Power T-code do wolnego kabla (7000-P7221-P071000) to pewny wybór dla profesjonalistów i firm poszukujących wydajnego oraz trwałego rozwiązania do przesyłu zasilania w środowisku przemysłowym. Dzięki przemyślanej konstrukcji oraz wysokiej jakości materiałom, konektor ten zapewnia bezpieczeństwo, efektywność oraz długowieczność całej instalacji.
