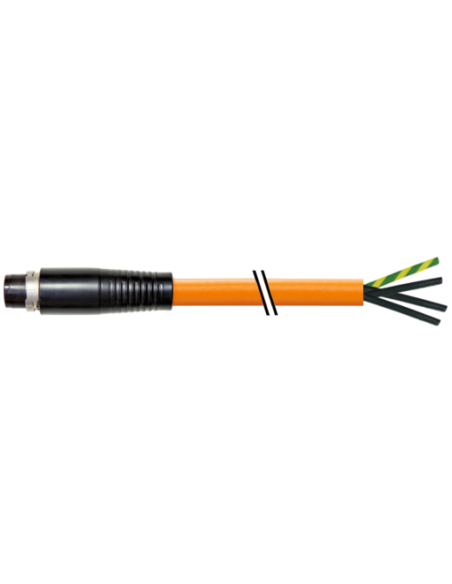

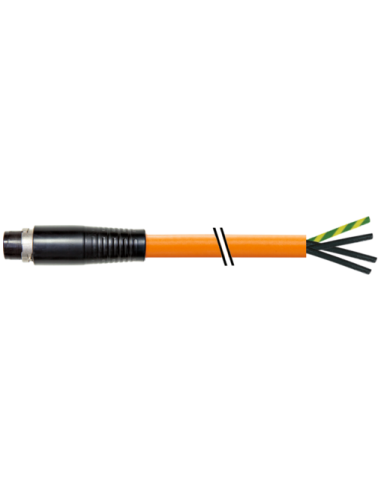

Męski prosty
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

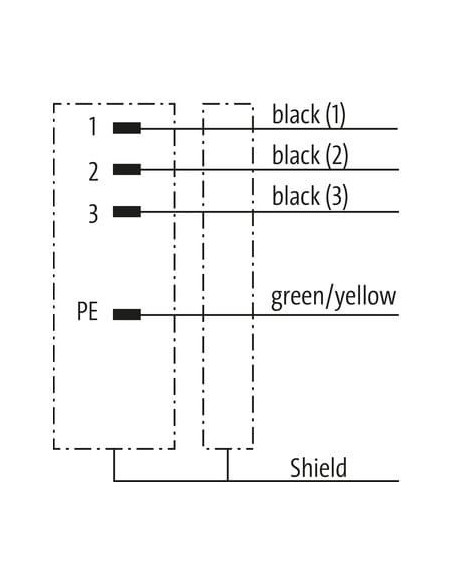

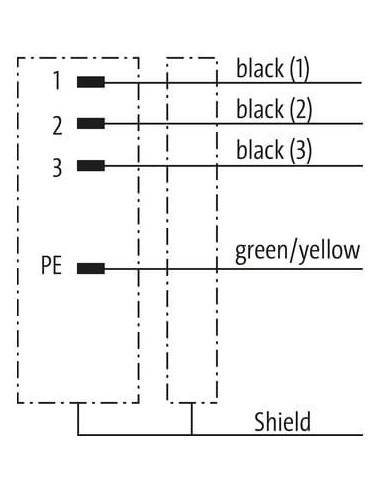

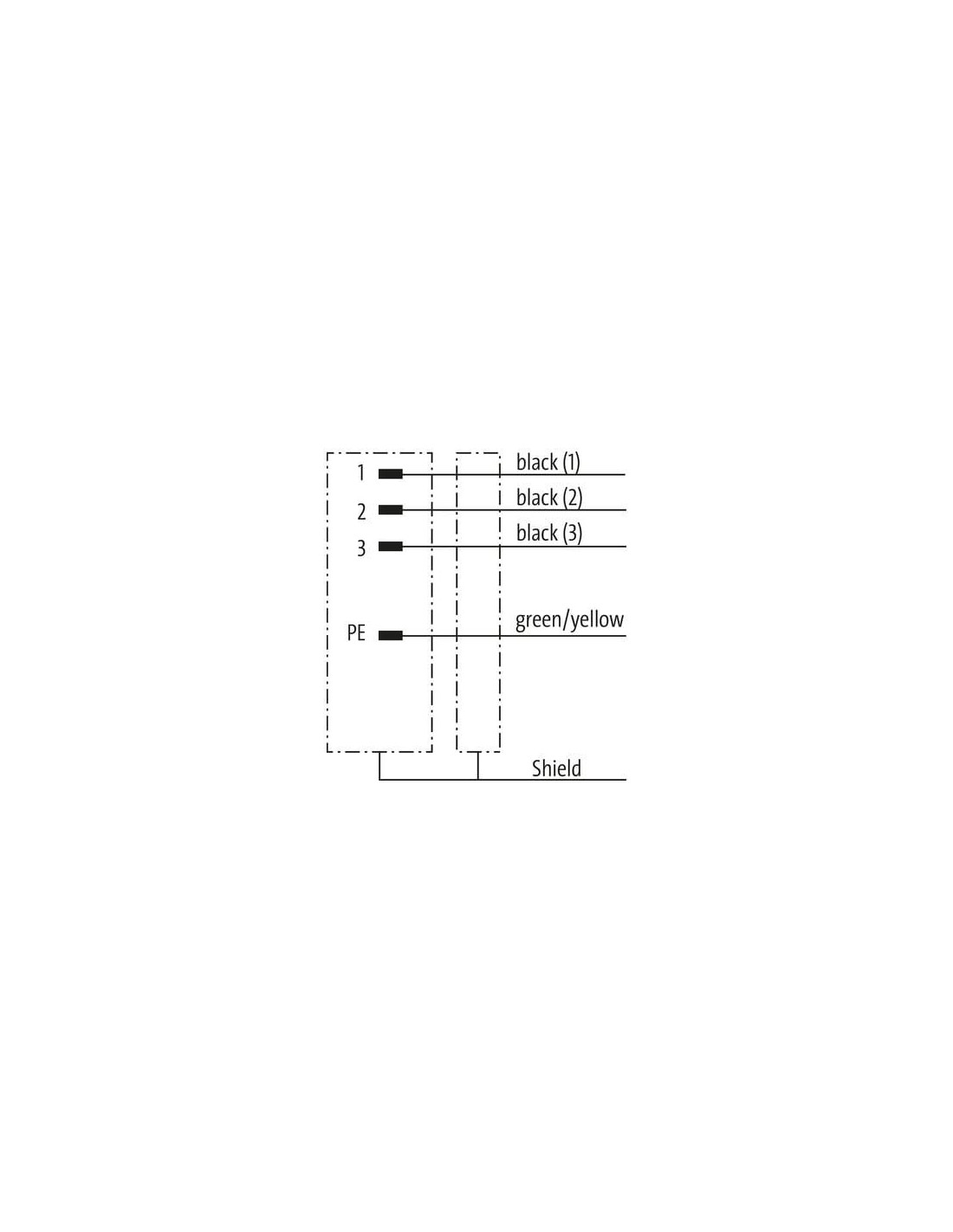

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P13 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 149,6 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 10,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -35 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 4 x Outer diameter |
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |
Przewód zasilający MQ15-X-Power 4-pinowy z kablem prostym – 3 m, ekranowany, do zastosowań przemysłowych
MQ15-X-Power z kablem 0° do kabla, 4-pinowy, kod: 7000-P8001-P130300 to niezawodny element systemów zasilających oraz automatyki przemysłowej, który zapewnia stabilne połączenie elektryczne nawet w wymagających warunkach pracy. Przewód charakteryzuje się konstrukcją dopasowaną do współczesnych wymagań przemysłowych pod względem wytrzymałości, szczelności i bezpieczeństwa.
Zastosowanie przewodu zasilającego MQ15-X-Power – bezpieczeństwo i uniwersalność
Przewód MQ15-X-Power znajduje zastosowanie w szerokim zakresie instalacji przemysłowych, w tym w maszynach produkcyjnych, robotyce, automatyce oraz w strefach podwyższonego ryzyka (pyłoszczelność, szczelność wodna) – wszędzie tam, gdzie istotna jest niezawodność przesyłu energii i odporność na czynniki zewnętrzne.
- Pełna zgodność z wymaganiami norm EN IEC 60529 (stopień ochrony IP67 połączenie włożone i przykręcone)
- Bardzo wytrzymała konstrukcja – obudowa z wysokiej klasy tworzywa sztucznego (znoszącego dobrze środki chemiczne i oleje)
- Ekranowany przewód z oplotem miedzianym zapewnia ochronę przed zakłóceniami elektromagnetycznymi
- Bagnetowe zamknięcie gwarantujące szybki i pewny montaż oraz ochronę przed rozłączeniem w trakcie drgań lub wibracji
- 4-żyłowy przewód o przekroju 2,5 mm² umożliwia zasilanie odbiorników o wyższym poborze prądu
- Powłoka styku posrebrzana – zapewnia stabilność styku oraz odporność na korozję
- Szeroki zakres temperatur pracy – od -50°C do +80°C w aplikacjach stacjonarnych, co umożliwia stosowanie w trudnych warunkach
- Odporność na płomień zgodna z UL 1581 oraz IEC 60332-2-2
Konstrukcja przewodu zasilającego MQ15-X-Power – szczegółowe informacje
Konstrukcja przewodu opiera się na solidnych materiałach, takich jak płaszcz PUR o wysokiej odporności mechanicznej i chemicznej oraz izolacja z TPE, co gwarantuje trwałość oraz skuteczną ochronę przed czynnikami zewnętrznymi.
- Długość całkowita przewodu: 3 metry
- Przewody: 3 x czarny (zasilające), 1 x zielono-żółty (PE – przewód ochronny)
- Średnica zewnętrzna przewodu: 10,6 mm (±5%)
- Maksymalne napięcie robocze kabla: do 1000 V AC
- Maksymalny prąd znamionowy na styk: 16 A
- Pokrycie oplotem ekranującym: 85%
Przewód wyposażono w system bagnetowy, który ułatwia szybki i bezpieczny montaż oraz rozłączanie, nawet w trudno dostępnych miejscach.
Typowe zastosowania przewodu MQ15-X-Power
- Szybkie i pewne zasilanie silników, falowników, maszyn produkcyjnych i urządzeń automatyki
- Idealny wybór dla szaf sterowniczych, obrabiarek CNC i linii technologicznych
- Strefy wymagające szczelności oraz odporności na wodę, pył i chemikalia
- Instalacje ruchome – repetetywne zginanie oraz skręcanie przewodu (żywotność do 5 milionów cykli C-track)
MQ15-X-Power zapewnia efektywne, bezpieczne i stabilne połączenie zasilające w każdym miejscu, gdzie liczy się bezkompromisowa niezawodność i prosta obsługa.
